Перевипуск квазіаналогового спідометра затримав один пристрій. Атак як я хотів розмістити його схем на частині невикористаногопростору спідометра, то відтягував його випуск.
>
У моїй приладці на збиралося дуже багато кнопок якими потрібнокерувати серед них є ті, які не можна залишати всередині приладки іпотрібно виводити назовні. Самим спідометром - загальний про'єг, добовий пробіг, скидання добового.Управління підсвічуваннямрежимами і яскравістю, і т. Д. Загалом порахувавши дроти потрібнобуло робити шлейф. Одним словом не по-віншій.Підглянув я у Ігорямегадевайс і ідею виносного пульта і попросив розробити окремийсамостійний пристрій.Так як статтю ви читає значить вінпогодився.

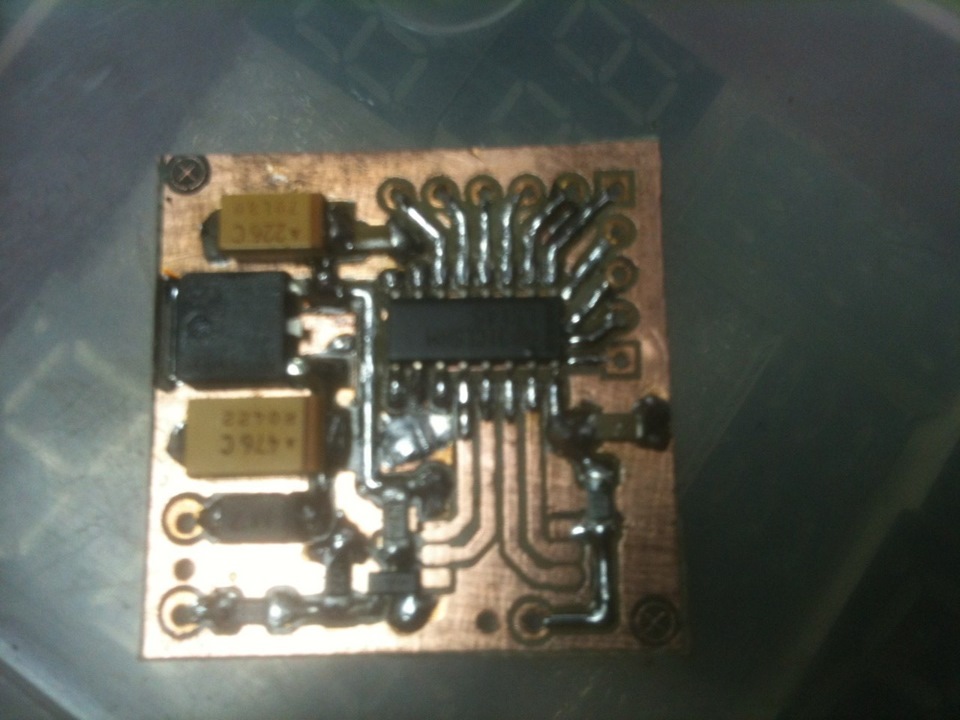

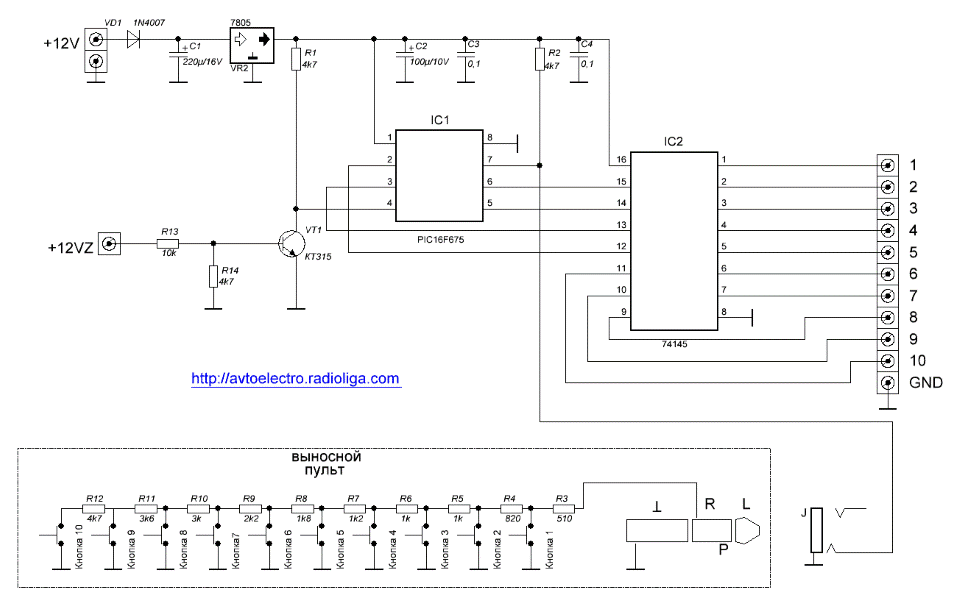

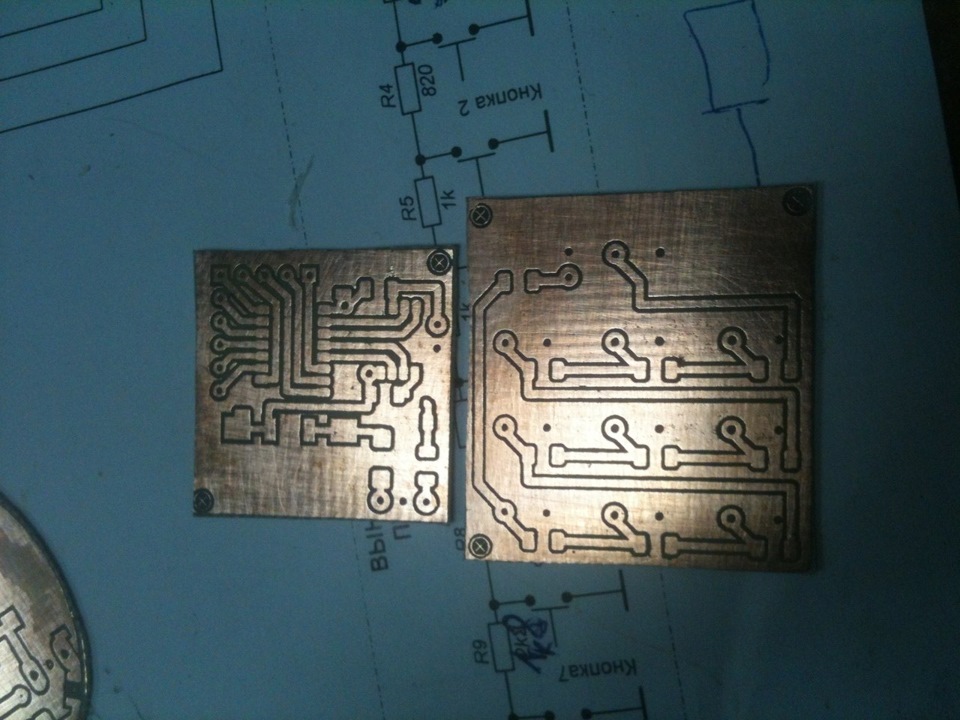

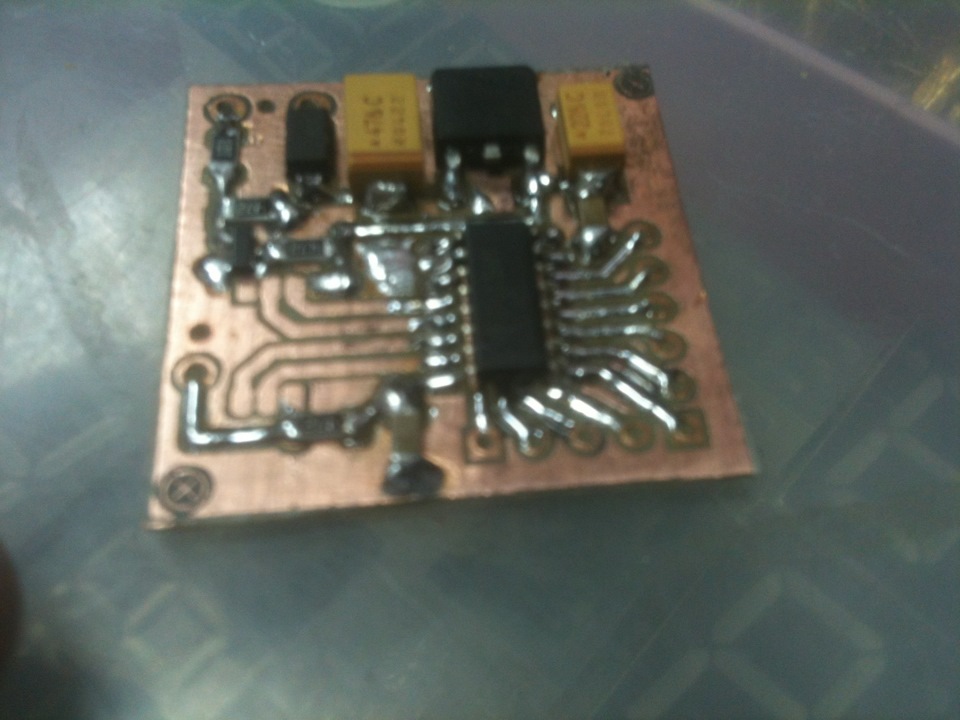

Я навіть схему сам придумав =) за його Наприклад, не без помилкиале ідея була правильна =). Ідея як на мене просто відмінна. Подвох дротах ми передаємо кілька кнопок. В даному випадку їх 10 томущо обраний дешифратор 74LS145 у якого 4 входи і десять висновків, але з Datasheet і варіацій команд думаю є мікросхема і на 16висновків. Для приладки 10 за очі. Перша ідея налічувала лише 5кнопок використовуючи лише PIC12F675, але запас кишеню не ломить яквідомо. Вимкненим запалювання, а частина навпаки має працюватипостійно. Простий приклад мікроконтролера годинника живиться навітьзі знятою клемою акумулятора. Натискання кнопок призведе доскидання точного часу, начебто можна відключати плату кнопок, алеце не так. Спідометр одометр, і підсвічування програмуютьсянатисканням кнопки до включення запалювання, що вимагає роботисхеми від постійного +12. З цих особливостей у цій схемі є контрольвключення запалювання. А сама схема живиться постійно. Дляналагодження та тестування пата була зібрана як окремий пристрій (робоча версія буде за одне ціле з платою спідометра та димерапідсвічування)

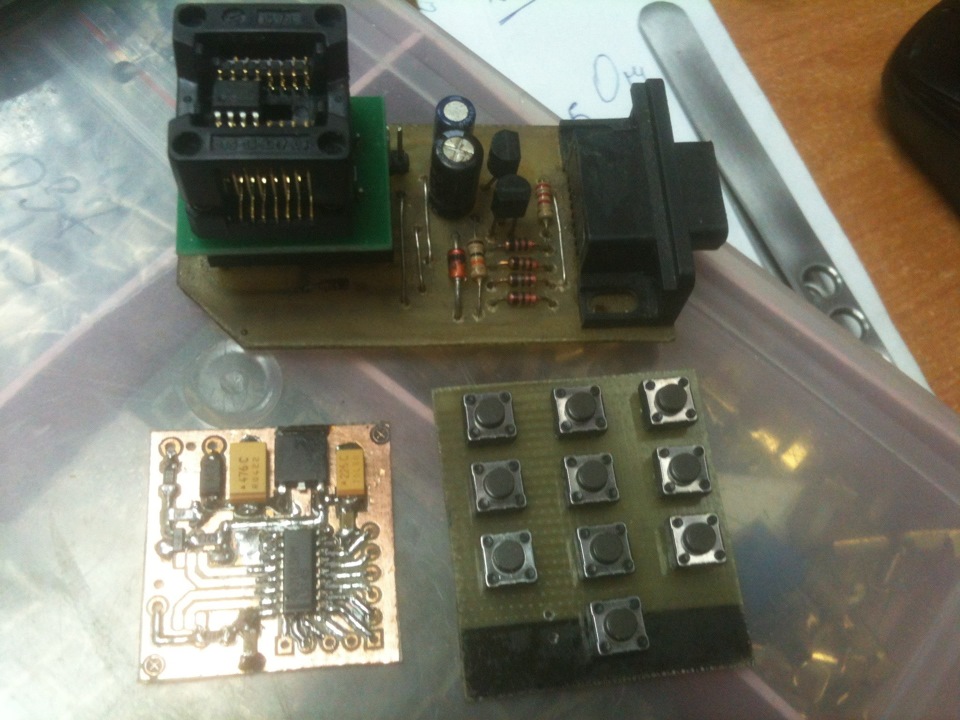

< Так само навісним монтажем зібрав невелику хустку зісвітлодіодами для наочності роботи плати, тому що тестував я їїтестером. Але показати це на відео та фотографіях важко. Ну ідивимося ролик що з цього вийшло і як це працює. Багато хто з Васпідписаний на мій канал вже бачили 20 сек ролик. Це було робочевідео для Ігоря, а нижче за офіційний реліз пристрою.Друкування тапрошивку можна завантажити на офіційному сайтіavtoelectro.radioliga.com у вільному доступі.
Коментарі20
Круть! Я не знав що таке можливо. Цеж від кількох проводів у дверях наприклад можна позбутися ...
Для дверей це не найкращий варіант тому що працює тільки одна кнопка. Якщо натиснути обидві то спрацює та що ближче до розуму. Але є схеми і з мультикнопками. Так можна в двері затягнути 2 силових, а решта тонюсеньких для логіки.
Ось наприклад водійські двері. З них йде дзеркало (повторювач, підсвічування ніг, джойстик, обігрів). Склопідйомники. Центрзамок. І т. д. Це проводів штук 25 )
на алі повно радіо управлінь, прибрати радіомодуль і пустити по дроту
До чого ти це?
брати китайці допомагають не винаходити велосипед
Під статтею вказано час написання статті. 4 роки тому про велосипед Алі ти і не здогадувався, а я вже користувався виробом
Прошу вибачення але чому у вас написано що в схемі pic16 а використана pic12 це помилка?
Відповідь коментарем вище. На фото дійсно друкарська помилка, в і вказано правильний мікроконтролер. Але хто ж читає «багато літера»
Вибачте там відповідь з розряду -по чому риба? - Підлога другого можна ж відповісти прямим ом без загадок, без образ )
Якщо статтю прочитати питання не виникне. Я тролив, тролю і буду тролити тих хто не читає. P/S на сьогодні абсолютно немає значення який там контролер. Автор закрив підтримку пристроїв і завантажити прошивку для повторення пристрою немає можливості. ...
Я спокійно скачав і прошивку і печатки і не можу зрозуміти людей, які спершу щось викладають, а потім роблять з цього об'єкт для тролінгу. Дякую, всього доброго вам.
Можливо на якомусь сайті встигли викласти прошивку. Прибрав її не я, а автор Горський Ігор. Посилання яка вила на його сайт в даний момент не працює.
PIC16F675 не існує. Попередній опонент криво прифотошопил його з PIC16F676. Так як картинку першого він не зміг би знайти в принципі. Звичайно після його праці я не зміг відмовити його впаяти цей контролер. Тим більше тепер інші шукачі 16f675 зможуть...
Ось бачите ви не відцінили мого тролінгу я чудово знаю що не існує такої мікросхеми крім того що у неї інша кількість ніг я поставив вам інше питання
Тоді дайте відповідь самі собі. «А це ж помилка, чого я туплю і людей смикаю даремно».
Поговоривши з вами я зрозумів що це не просто друкарська помилка D вам не важко написати 4 коментарі про те який ви крутий троль в місце конкретної відповіді та правки посту, мабуть це приносить вам особливе естетичне задоволення )
Крім тролінгу я захоплююсь банінгом. За нарікання. Прощайте
У схемі стоїть PIC16F675 чи PIC12F675?
Той, що існує в природі
