Звуковий сигналізатор для водія дзвіночок

Якщо ви читаєте зараз статтю значить моя витівка вийшла, але провсяк випадок зазирнути до психіатра звичайно потрібно. Навіщо заразпоясню, оскільки ситуація схожа на спробу одягнути штани черезголову, хоч і вдалу. На роботі на свята 8-го березня я розвів ізібрав плату нового спідометра.Схематично вона нічим невідрізняється від старого, але відмінність у тому, що на однійплаті було зібрано 3 пристрої.

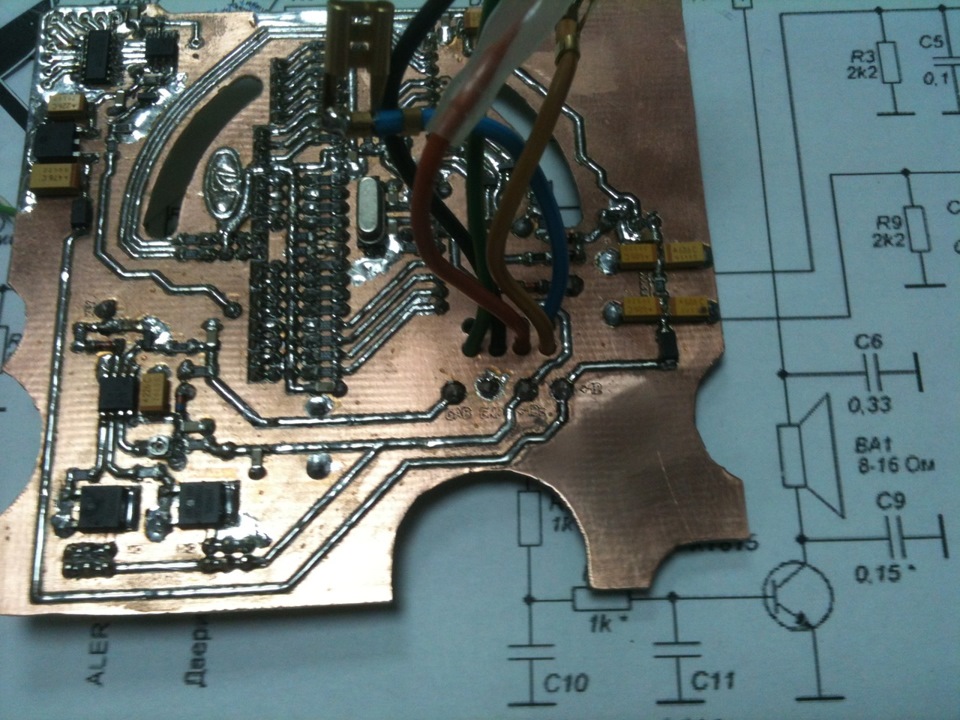

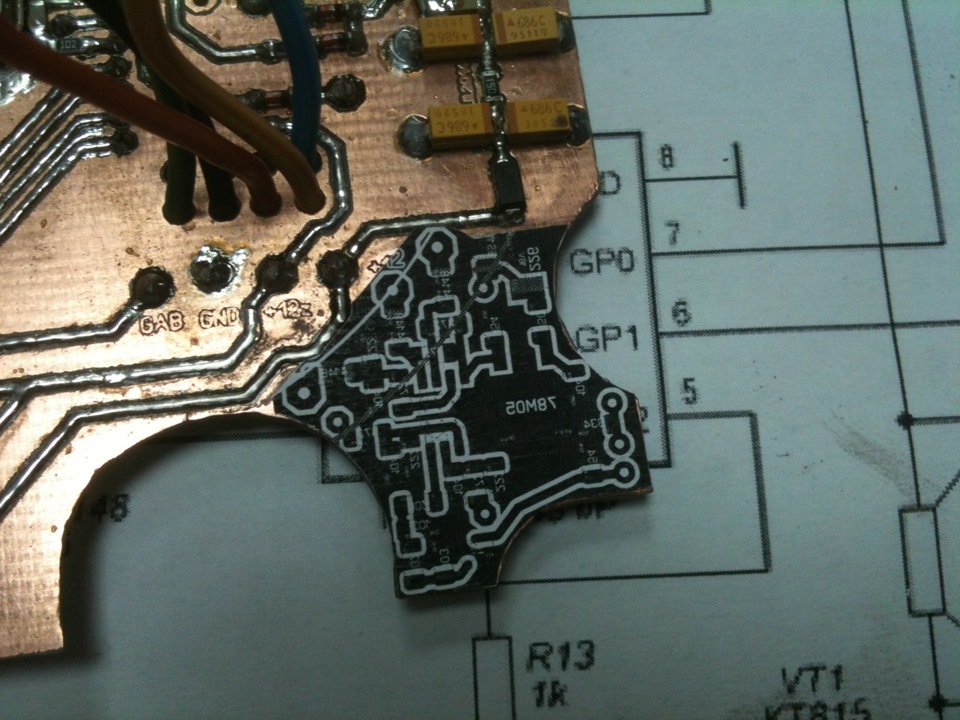

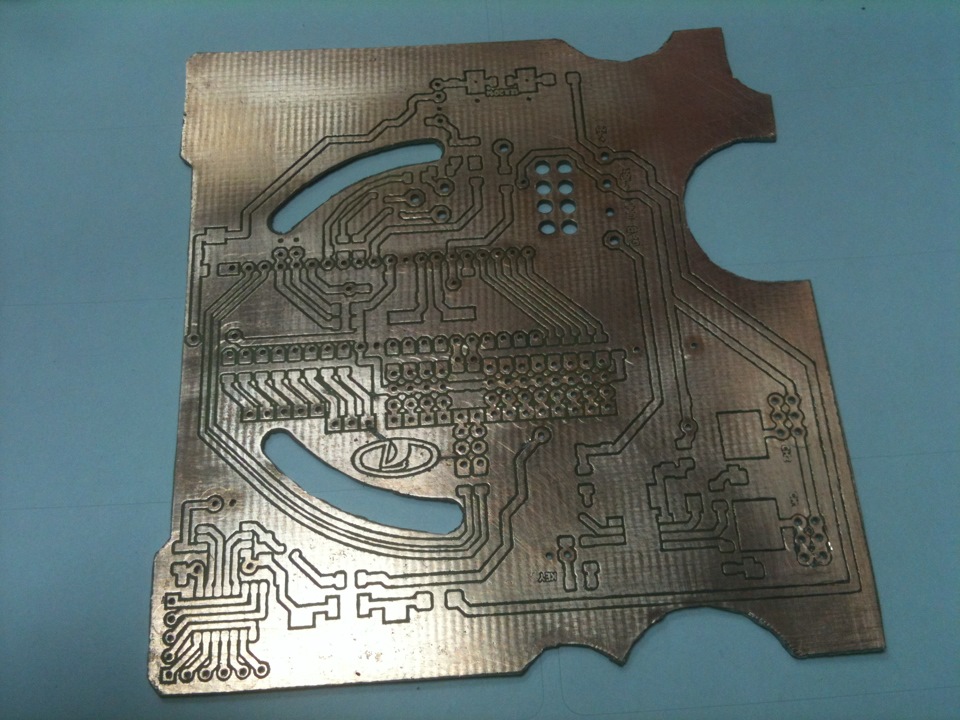

Одного прекрасного вечора мені спадає на думку додати в приладку щей трохи звукових подій для зручності.А почалося з того що на сайтіІгоря Горського я помітив пристрій який раніше не бачив, ну буваєтаке.Якби я побачив його на тиждень Раніше то плата просто була бпередбачена при розводці, а так довелося неабияк полюбити собімозок із пристрастю =). Мінус те, що плата вже розведена, витравлена ​​і зібрана, а переробити плату заново дуже не хотілося.Ось тут і почали думки закрадатися. Ось так виглядає платаспідометра Якщо подивитися на плату то у верхньому правому куткувидно частину міді приблизно 4 см2 яке ніяк не використовується .Ну і якось так повелося, що плати я цькую з металізованою землею повсій платі, цей факт теж зіграв на мою користь. Нагадаю, що це вибачите витрачену плату, а в моєму випадку вона вже зібрана інапаяні всі деталі. Схема простою, деталі всі smd включаючитанталові конденсатори. Місця в принципі достатньо. Трохи посидівшия розвів плату на цьому куточку у Sprint Layout. Але перепаяти всюплату мені не хотілося, і я вирішив ризикнути. Роздрукував шаблонякий вмістив у собі лише частину, що бракує. Ще раз усе перевірив іпереміряв. Після чого переніс зображення на край оліту разу напевноз третього, бо заважали деталі на платі. Підмалював доріжкимаркером. А місця, які могли контактувати з хлорним залізом, наглухо замалював перманентним чорним маркером. Видихнув і опустивплату в розчин Від розчину я не відходив і дивився на процеснабагато частіше ніж зазвичай. Щоб у разі чого просушити іпідмалювати плату, якщо почнуться протрави в непотрібнихмісцях.

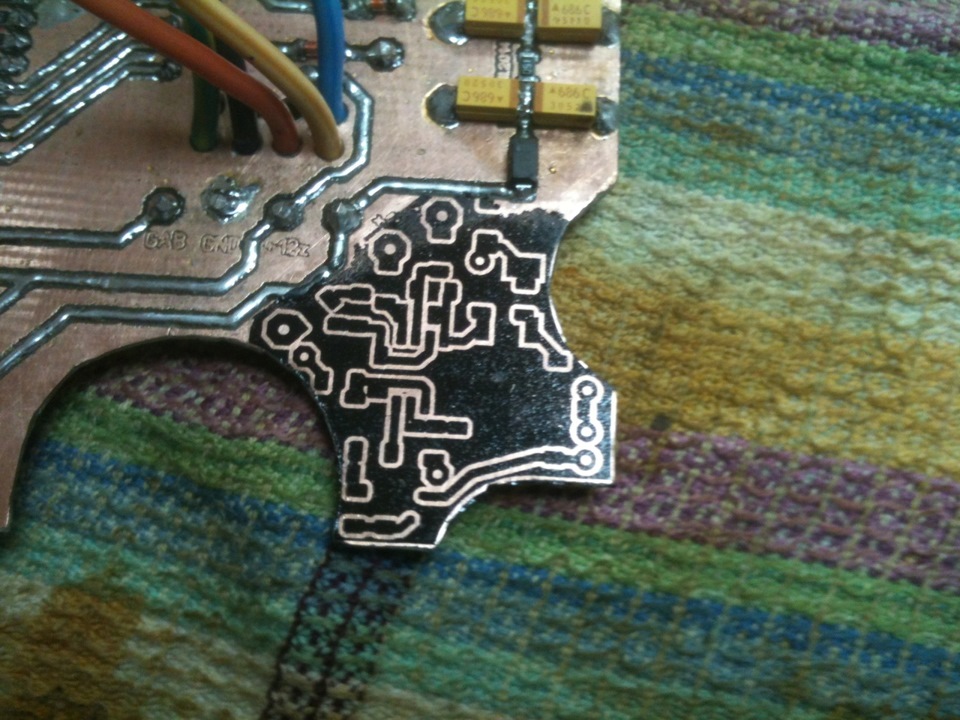

Але хвилин через 15 все було позаду — плата протруїлася ідеально, іне один із елементів зібраних раніше не постраждав.
Того ж вечора була зібрана. Афера "плата на платі" вдалася.Напевно, якби не вийшло, то я б не зізнався, а просто переробив усезаново вже з урахуванням дзвіночка. Для чого все було потрібно і щоза дзвіночок.Це звуковий сигналізатор подій первісне завданняповідомити водію, що він забув вимкнути прилади зовнішньогоосвітлення. Включається вона за умови відчинених дверей, заглушеного авто та включених габаритних вогнів. Так само є вхідAlarm на який можна повісити, наприклад, тиск масла, або лампочкузаряду акумулятора, або витягнутий ручник при заведеномуавтомобілі. При чому вихід реагує на замикання на землю, а цеозначає, що можна вибрати не один із запропонованих варіантів, авсі три варіанти і навіть більше наприклад не пристебнутий ремінь, хоча Alarm думаю все-таки не варто =). Справа в тому, що прилад маєобмежений час роботи сигналізації це приблизно 20 секунд, але нацей вихід обмеження не поширюється. Для вибору безлічі варіантіввам потрібно підключитися до потрібних кінцевиків, датчиків, абореле через діоди, струм не протікатиме в жодному напрямку, алеварто хоч одному з датчиком замкнутися на землю як мікроконтролерчерез діод це відчує і включить звукове оповіщення. Робити багатовходів не потрібно при правильному підході можна завести багатосигналів. На одну ногу оскільки основне завдання приладу звернутивчасно увагу на панель приладів, а далі поломку або небезпекупокаже штатна лампочка на панелі приладів. Так що виходячи зкорисності на мій погляд даного приладчика ціль виправдала кошти.За традицією зняв відео роботи приладу, яке більше спрямованепродемонструвати гучність і тональність приладу. Все інше і такзрозуміло зі схеми та опису.
Ось і все на сьогодні. Я вже на фінішній прямій з усім, щовідноситься до панелі приладів. Хтось підписаний на мій канал вжепобачили шпигунські відео тестового запуску приладки. Іншіпередплатники побачать остаточний реліз тут на сайті.

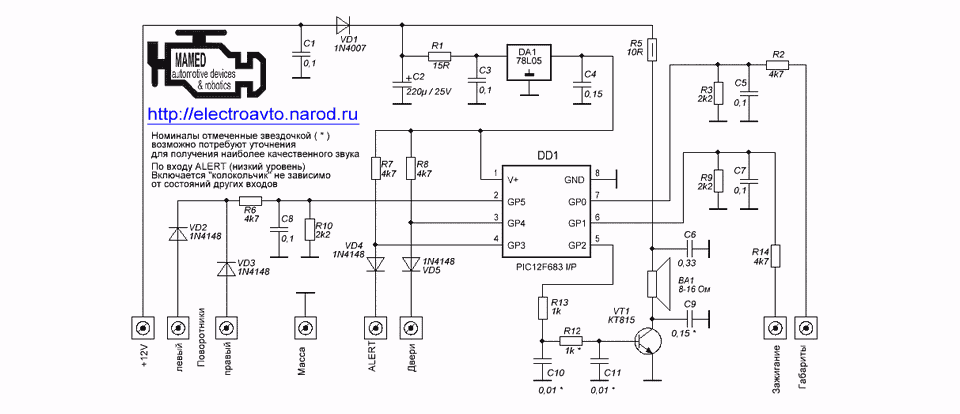

"на одну ногу оскільки основне завдання приладу звернути вчасноувагу на панель приладів, а далі поломку або небезпеку покажештатна лампочка на панелі приладів. Так що виходячи з корисності намій погляд даного приладчика ціль виправдала кошти. За традицієюзняв відео роботи приладу, яке більше спрямоване продемонструватигучність і тональність приладу. Все інше і так зрозуміло зі схемита опису.
