На роботі вдалося покататися на Renault Kangoo і звернув увагу напідсвічування. Закрив машину а світло горить а через секунд 10плавно гасне. Загорівся і почав копати інтернет. Тим більше щотільки зібрав новий плафон і димер якраз до статі.

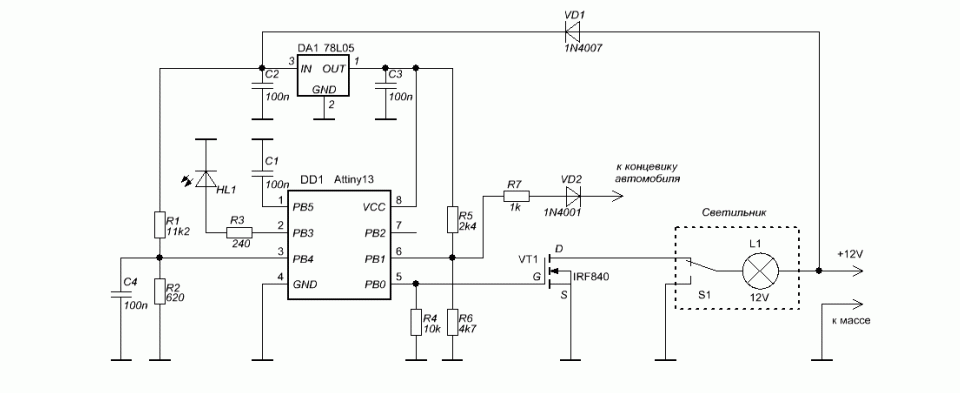

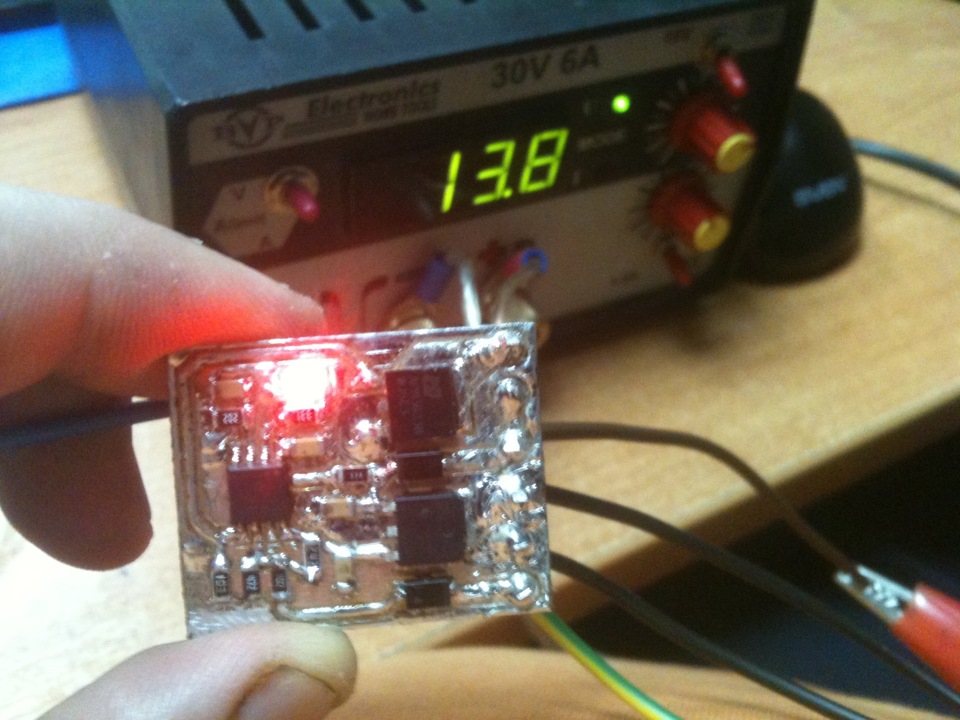

Рішення було знайдено швидко.Умова простота, мінімалізм і легкістьпідключення.Звернув увагу на димер зібраний на мікроконтролеріAttiny13.Мені сподобалося те що не потрібно було тягнути провідконтролю включеного запалювання.Контроль проводитися внутрішнім АЦПдо 13.8 В у бортовій мережі димер вважає, що автомобіль заглушений- вище 13, 8 В.

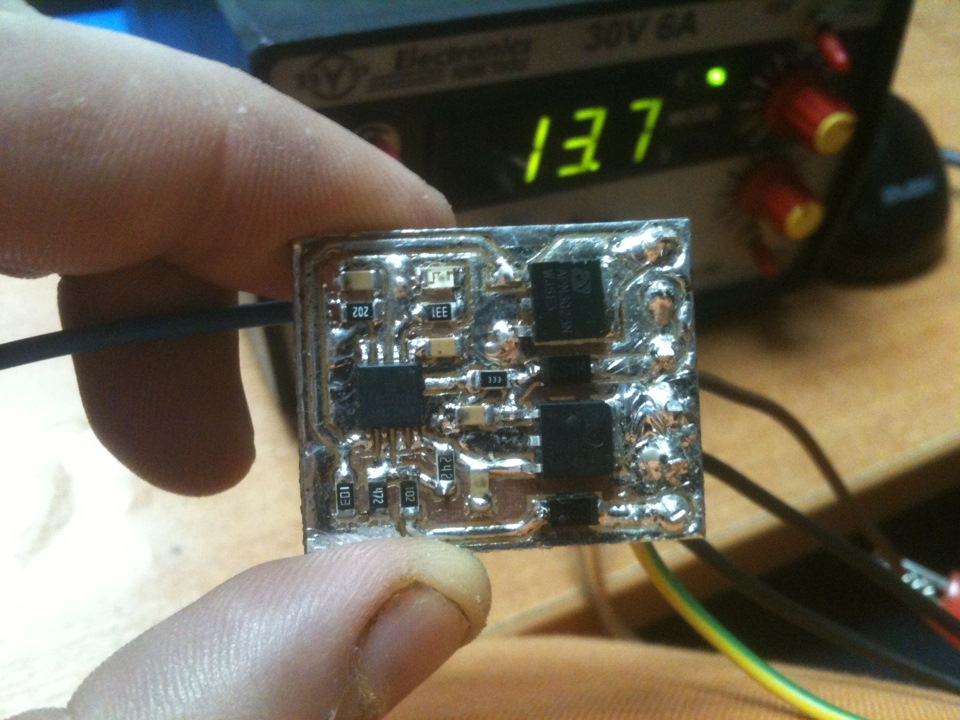

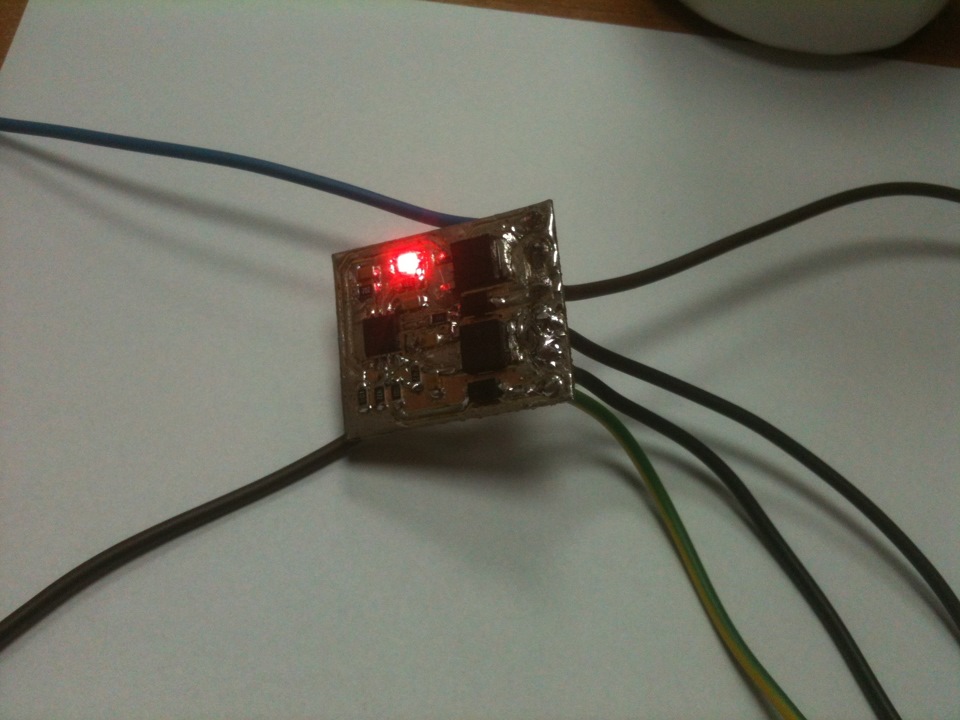

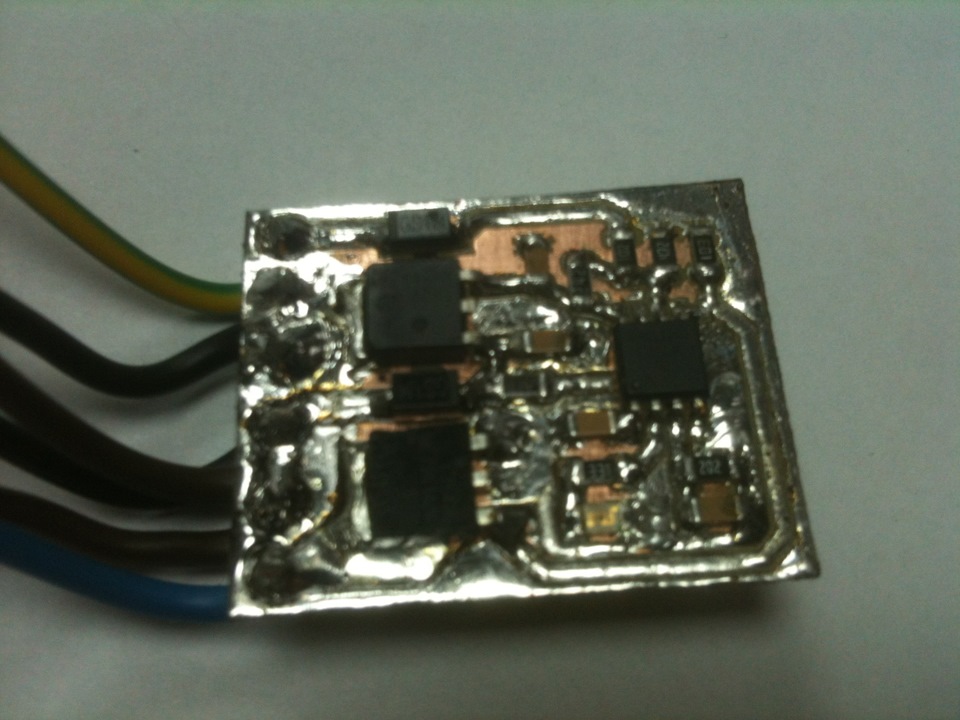

Запчастини на фото:R3240< Я давно не люблю свердлити отвори і тому стабілізатор ітранзистор у корпусах Dpak, а контролер SOIC wide.Плата вийшлакомпактна з отворами лише під висновки.
> Що стосується функціоналу:
— плавне включення освітлення при відмиканні будь-яких дверей;
— плавне вимикання освітлення при замиканні будь-яких дверей абостарт двигуна; br/>
— при відчиненні будь-яких дверей світло запалюється до закриттядверей або горить 7 хвилин;
— при працюючому двигуні і відчинених будь-яких дверей світлогорить нескінченно;
— після закриття всіх дверей світло гасне через 10 секунд;
— тривалість плавного включення або вимкнення освітлення складаємо8 секунд. Хоча всі ці параметри можна змінити у вихіднику .
Так само є нюанси з налаштування
Налагодження пристрою зводиться до підбору опорів R1 і R2. І осьтут я трохи був здивований. Номінали R1 та R2 11, 2к та 620 Ом. Прицьому точність можна виправити в прошивці. Точніше у вихіднику наС. Щоб не паяти поверхи резисторів на розведеній платі, довелосятрохи погратися з номіналами. Розглянувши те, що у мене є пономіналах. І відкривши калькулятор "дільника напруг" підібравстандартні резистори з ряду Е24, які також забезпечатьспіввідношення номіналів. У мене це вийшли відповідно 33к і 2к що ідало поріг спрацьовування 13.8 В. Але краще все ж таки впаятирезистори які найбільш поширені скажімо 20к і 1к, а поріг підібратив прошивці згідно з отриманим результатом. Але це вже питаннямайбутнього. За традицією зняв відео димера на жаль на телефон.Увечері постараюся встановити та зняти вже в машині.
Ну і звичайно авторські права. Посилання на джерело
Коментарі20
а що за блок живлення такий прикольний на задньому плані?
Лабораторний, кооператив якийсь у Києві робив начебто. не пам'ятаю.
Значить це не лікується?
Не знаю. На сигналку грішив. У мене і раніше діоди могли жерти на обертах ну або наведення.
Спаях інший диммер. Знайшов форум де такі ж проблеми ще в людини 5-ти і відповіді немає. Відмовився від контролю запалювання. Дімер гасить світло через 5 секунд. Але у мене 30 секунд чекає сигналка після закриття дверей або гасить світло після поворо...
Добрий день. У мене до вас питання. На заглушеному двигуні працює відмінно, але після запуску періодично (при зачинених дверях) плафон плавно розгорається і майже відразу починає плавно гаснути a. У чому може бути проблема?
Та ж історія, а ще спалахує при великих обертах понад 3500
Річ хороша, з розумом зроблено, але я собі зробив простіше повісив у ланцюг накопичувальний кандицатор, не пам'ятаю якої ємності, підбирай шляхом тику, що б вистачило за часом відкрити двері сісти в машину вставить ключі в запалювання при закритих дв...
Кожному своє. Кондицатор річ напевно цікава
Ось що означає на смд компонентах )Не треба дірки свердлити, і компактно виходить.який марки польові використовував? Саме за схемою запаяв 840 або що із запасів прикрутив?
З материнської плати якийсь спаяв 60А =). Я по можливості все перекладаю на СМД вже
ось і правильно. Хоча бувають випадки, коли не тільки смд годятьсяГоловне в кожному випадку підібрати потрібне)
Нехай був випадок коли потрібно було схрестити контролер зі зсувним регістром. 8 ніг з мікроконтролера загальних і перевернуті для компактності потрібно було використовувати soic і dip саме в такому виконанні ноги поєднувалися
Дуже добре! У мене така ж штука зібрана, і чудово працює. Тільки є один недолік - взимку чомусь підглючує іноді (не гасне). Хоча - не виключаю, що справа може бути в одному з кінцевиків ...
Можливо
хто може такий девайс мені спаяти ближче до мск?
Пересилання з України +120р
а скільки сам пристрій буде коштувати у твоєму виконанні?
300р
тобто 420 рублів все задоволення буде коштувати! я хотів би замовити у вас
