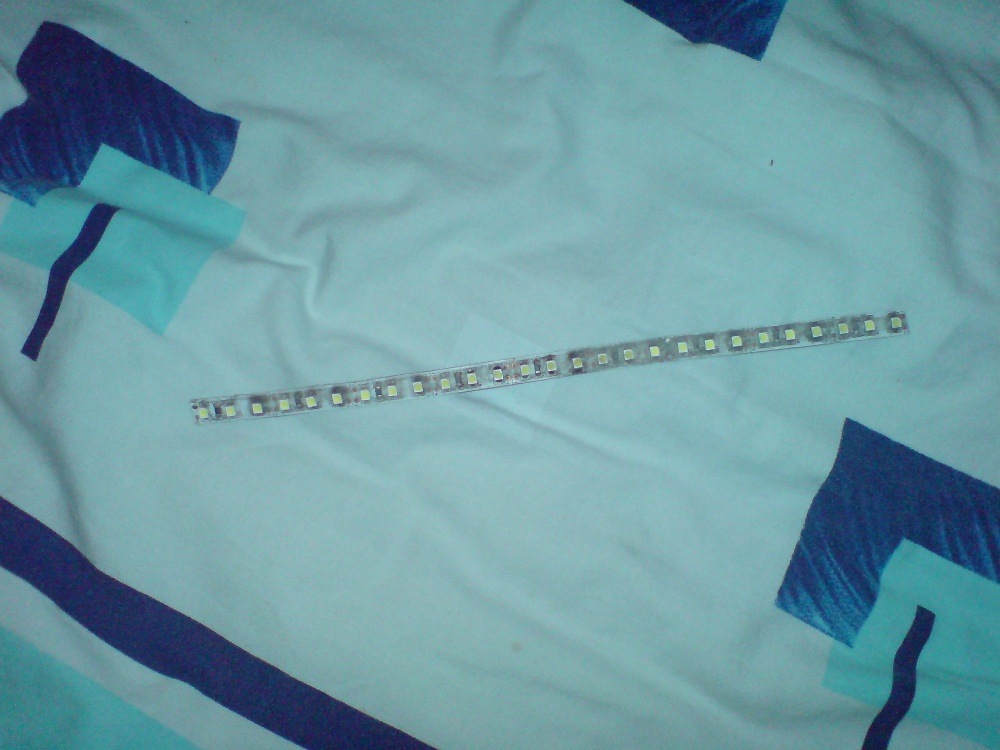

Пару днів на зад наткнувся на цікаву статейку хлопець перероблявплафон 2107 під світлодіоди на макетній платі. Згадавши щоваляється шматок діодної стрічки, яку друг віддав так як замочив їїконтакти на ній окислилися і горіла вона погано.Знаючи з досвіду, що діоди всі разом не горять вирішив розпаяти її на запчастини ітеж зібрати плафон на діодах. Ідея
Загалом узявши в руки тестер він вкотре підтвердив що корозії тавпливу погоди піддалася сама стрічка а не діоди.

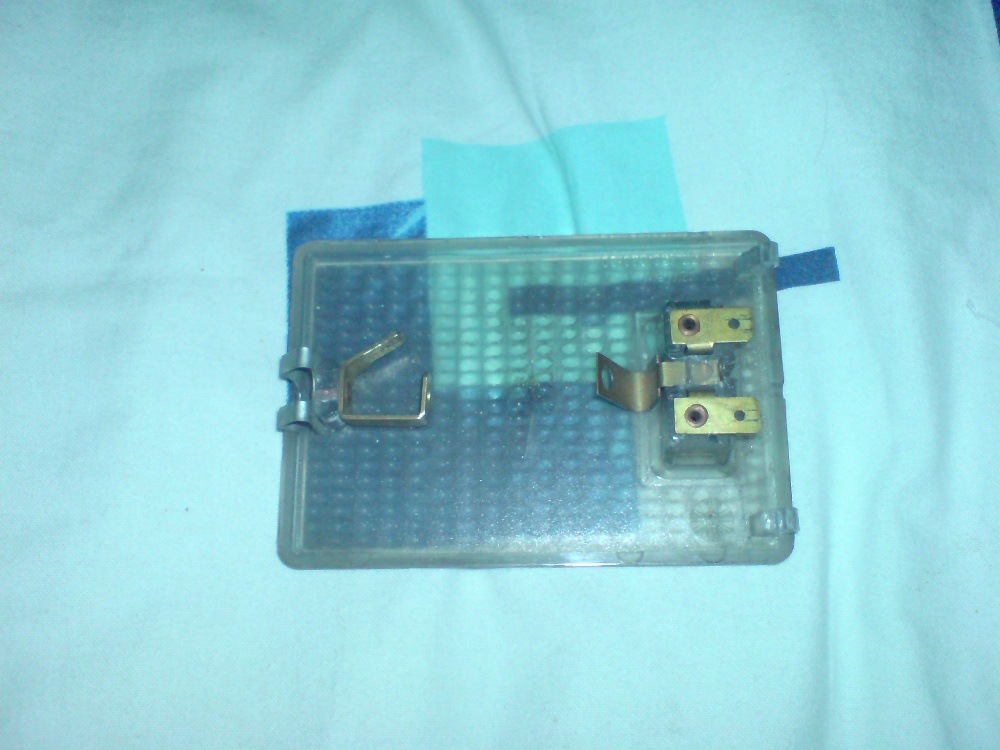

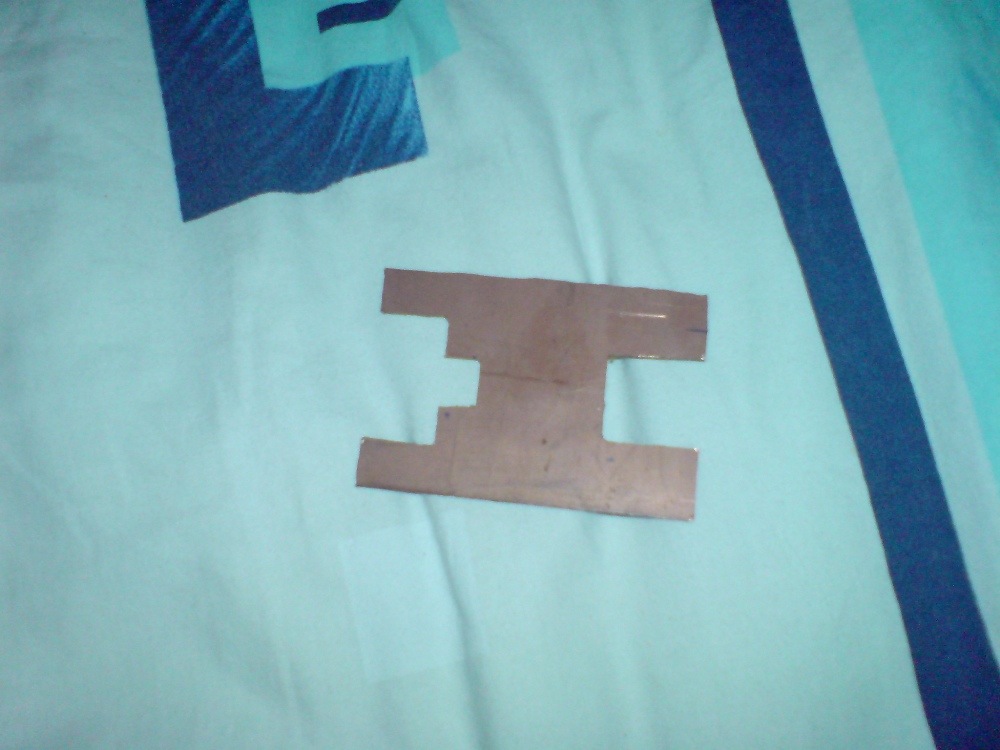

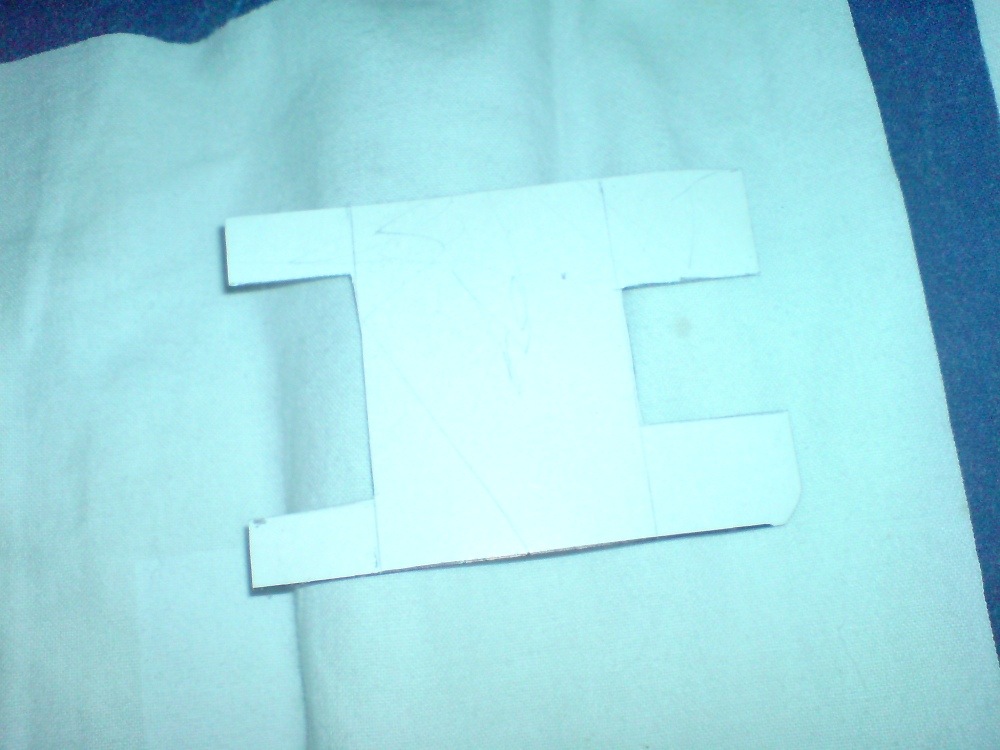

Зняв з машини плафон і приніс до будинку. Після примірок переніс їїна фольгований оліт і вирізав. Після цього олівцем розкреслив інакидав макет плати розмістив діоди і прикинув як зробити доріжки.і доріжок, по-старому, намалював усе це лаком на оліті. Далі засхемою відомою напевно будь-якому радіоаматору.

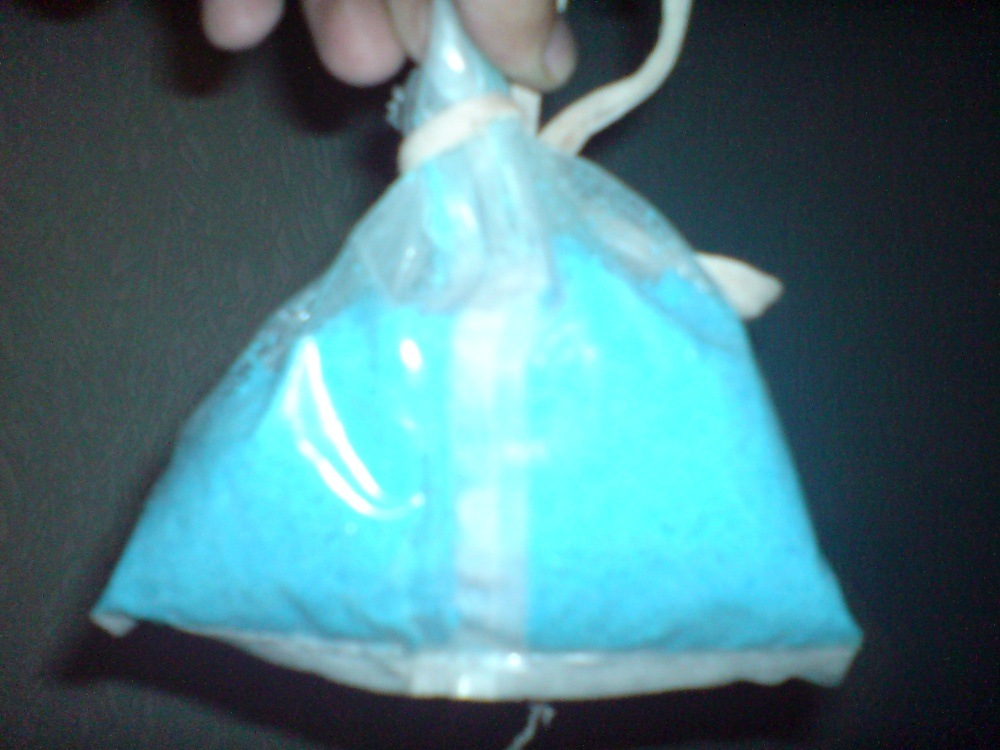

Мідний купорос 2 чайні ложки
Сіль кухонна стільки ж
і розбавити це все в 50-100 грамах води
Ну і кидаємо туди нашу плату на пару годин
Травити краще малюнком вниз це просто для наочності фото.<
Час мене особливо не хвилював так що плата труїлася до ранку.
Після трави плати змив лак рідиною для зняття його ж.
Далі пропаюємо все 18 діодів і 6 опор
Фото 10 як було. Жовте світло і мало толку від нього
/p>
і без
Ну і вид з вулиці
до
