Rear Angel Eyes - частина перша

Rear Angel Eyes - якщо дослівно перекласти то виходить двозначноособливо російською "задні очі ангела" :-) але інше назви придуматискладно. Що таке ангельські очі знає кожен драйвівець, а якщо ціочі для задніх ліхтарів то як їх назвати інакше? Так що не надішліть; -).Кому цікаво - сідайте зручніше історія буде довга з докладнимописом того, що відбувається. Здійснення бажань У когось це новіподарунки, у когось це довгоочікувані вихідні коли можна десьсховатися і посвятити себе давній мрії. Я зараз із дружиною... А язакрився на горищі і паяю... Почалося все за довго до новогороку... Але підготовчі роботи потрібно було встигнути зробити донового Про це зараз і розповім.

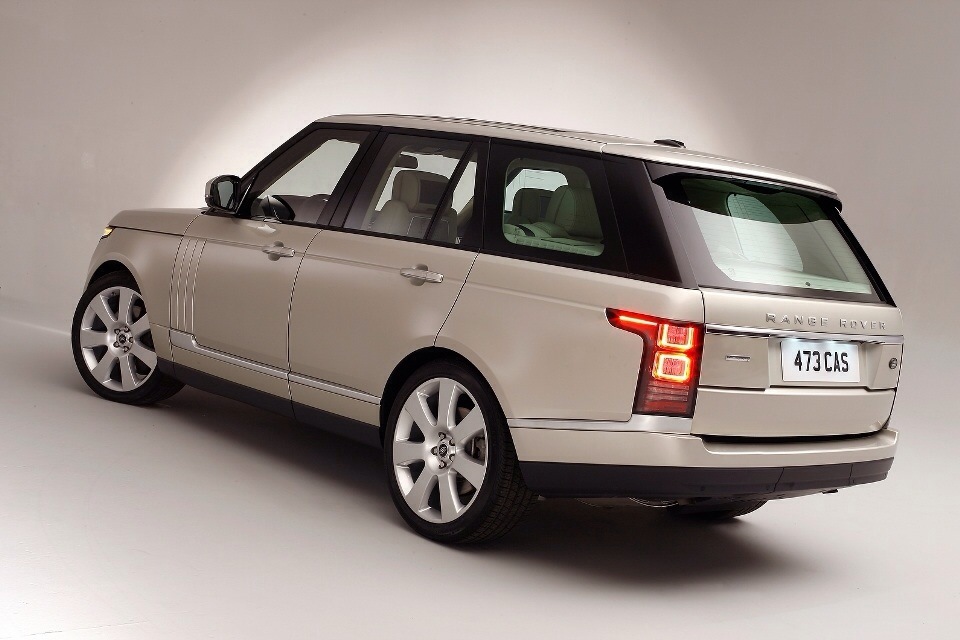

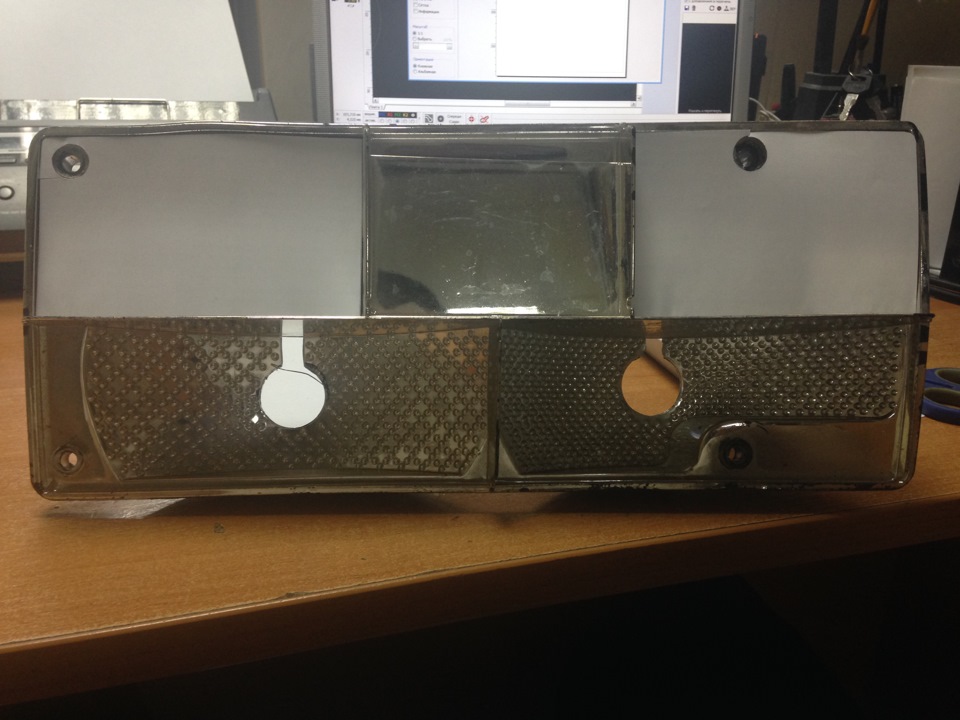

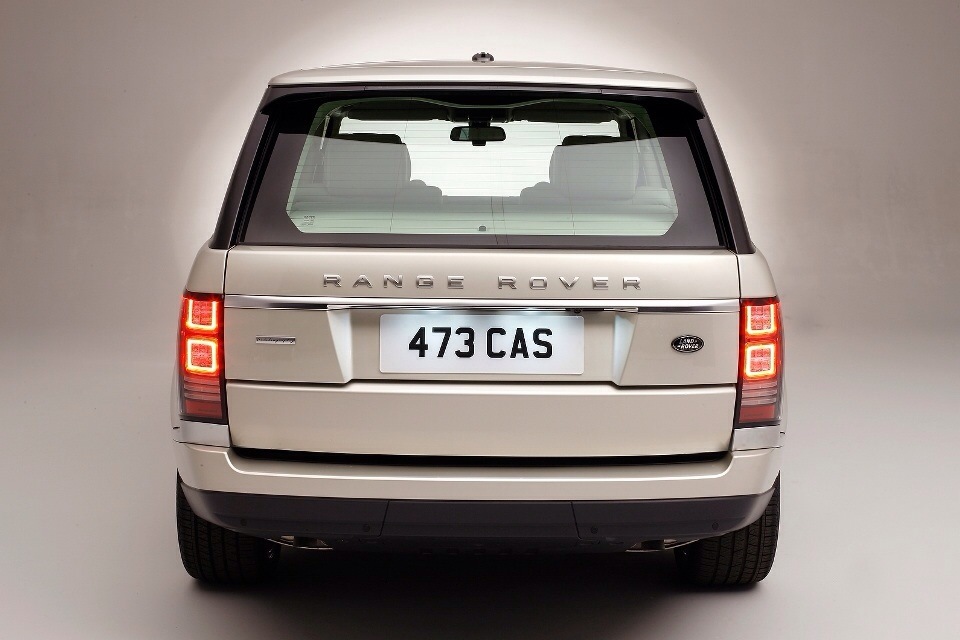

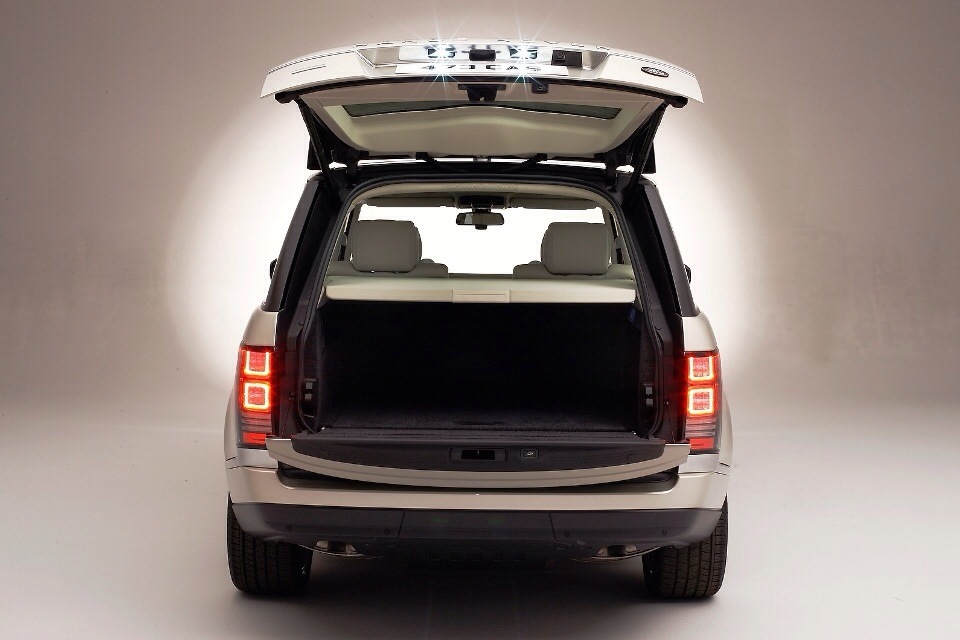

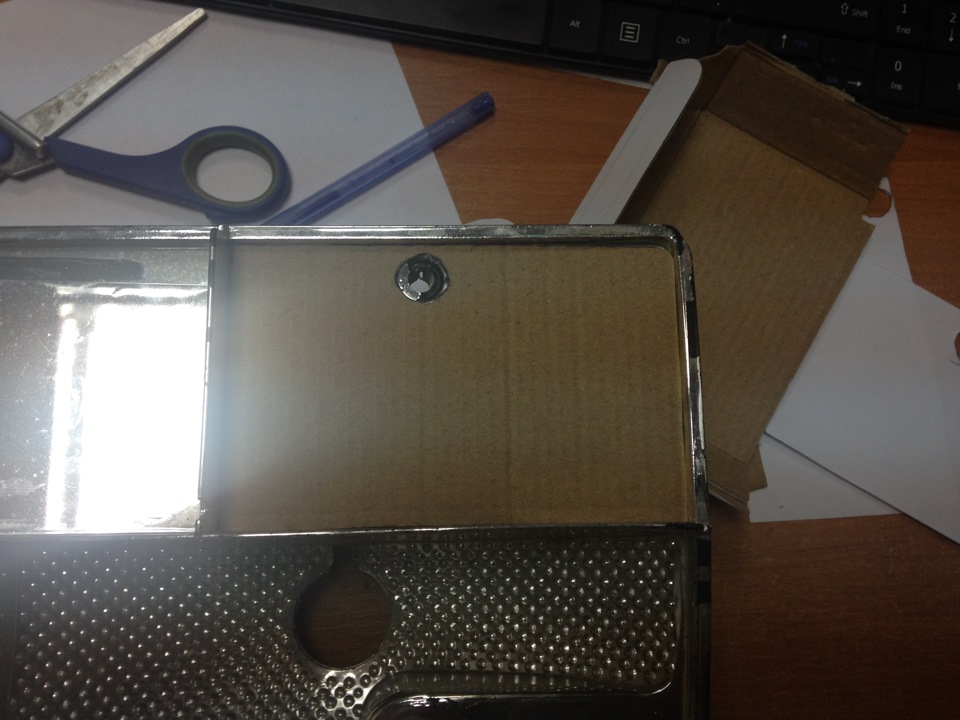

З'явився в нашому будинку сусід на Land Rover, не те щоб раніше непомічав цієї машини, і в київському потоці їх багато. Особливоголовна оптика шикарно зроблена. Але якось побачив, проїхав ізабув. А тут щодня під будинком габаритними вогнями своїми сяє. А яслини пускаю, і думка одна треба спаяти, треба спаяти. Хочу такіквадратики. Ну погодьтеся. Адже чудово виглядати квадратики уліхтарях. Загалом захотілося мені зробити ангельські очі в задніліхтарі на 2107. І одного дня я приволок на роботу старий ліхтар, щоб зробити викрійки і макети майбутніх плат. Мірив, прикидати івирішив обвести колодязі ліхтарів саме конторою. Зняв посадковірозміри. Після зняття розмірів переніс усе до Sprint layout. Діодивибрав ті ж 5050 для функції габаритів їх більш ніж достатньо. Тимбільше все одно підпалюватиму їх у щадному режимі на 70-80%. Підних і плати розлучив. Так випадково вийшло сто всі плати по 40лічильників — лише 160 шт. Резистори теж залишили з боку діодів.Так як це габарити до того ж буде маска з оргскла. На новий рік миспланували виїхати до тещі. Тож плати треба було встигнути зробитидо від'їзду. Так що почнемо.

Мене часто запитують чим я роблю ЛУТ — журналом, Чесно :-).

> І справа швидше не в самому журналі, а в тонері. Бажаєте якісніплати, візьміть новий картридж. І ховайте його від дружини та дітейвикористовуючи лише на плати. Оліт я взяв двосторонній. Чорнийквадрат всередині для захисту міді. Багато хто її пускає у відходиі травить. Але за моєї частоти виготовлення плат кожному шматочкузнайдеться застосування. До того ж, це заощаджує час на травленнята сам розчин.

Одна сторона готова. При травленні на другий бік я клею звичайнийскотч. Добре його розгладжуючи. Розчин його не роз'їдає.Продовжуємо, свердлимо отвори в кутах усередині плати. Лінії.

Повороти та кути випилюємо звичайним шкільним лобзиком.

Готова одна сторона плат. З тильною стороною з ЛУТом я не морочивсятам лише дві доріжки "+" та "-". Тому просто намалював їхперманентним маркером і витруїв. Тепер уже клеїмо скотч на лицьовусторону і не допускаємо складок і бульбашок — у них може потрапитирозчин.

Для вас на сьогодні все. Результат – чотири плати для ліхтарів, наякі можна припаювати діоди. . .
Скажу тільки по секрету — якщо новий рік вже настав і ви прочиталицей запис, значить я на горищі — паяю :-)

P/S. Всіх з Різдвом! ;-)
