Цей пристрій вже складніший за попередні, що я збирав. На відмінувід вольтметра і бакометра він уже мультифункціональний і містить усобі Вольтметр, Тахометр, Годинник і Термометр.
Велике дякую автору даного девайсу Mamed, який розробивпристрій і допоміг у його повторенні.
Ось схема даного пристрою та мурзилка за необхідними деталями.

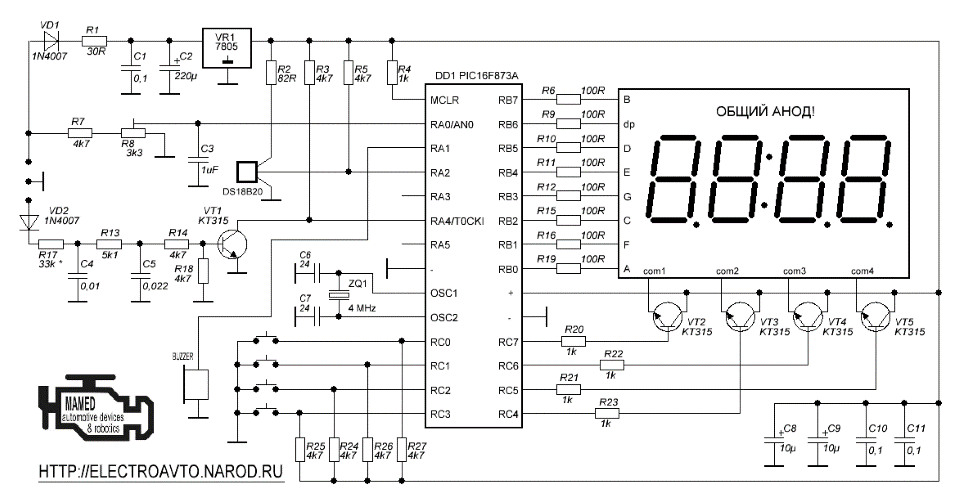

Принципова схема
Друкована плата виготовлена методом "лУТ" і складається з двохплат основної та плати індикатора.

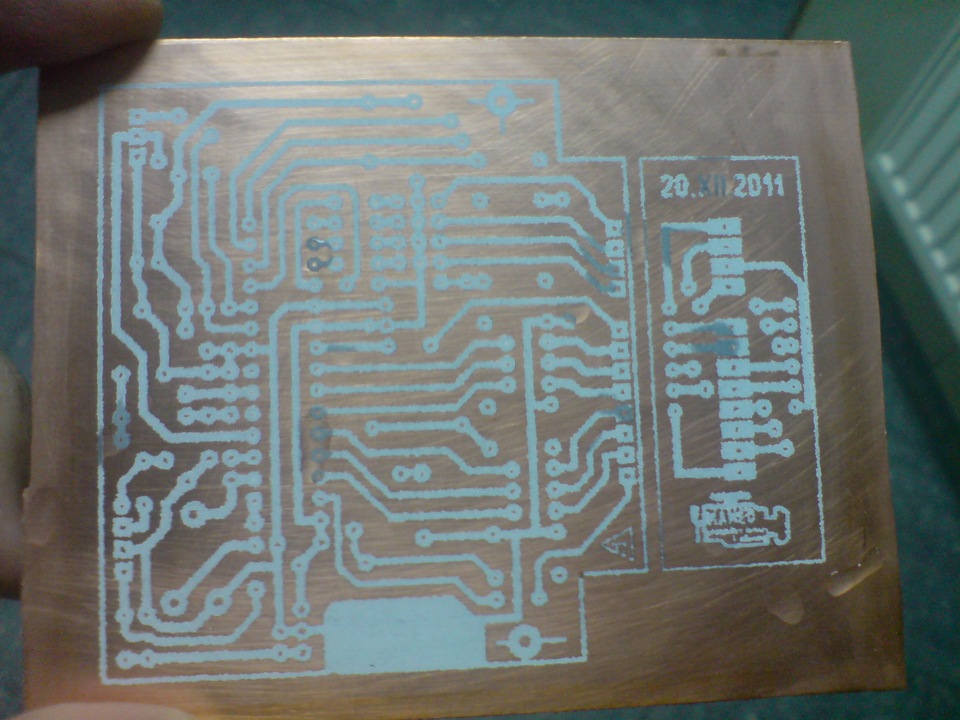

Перенесення тонера

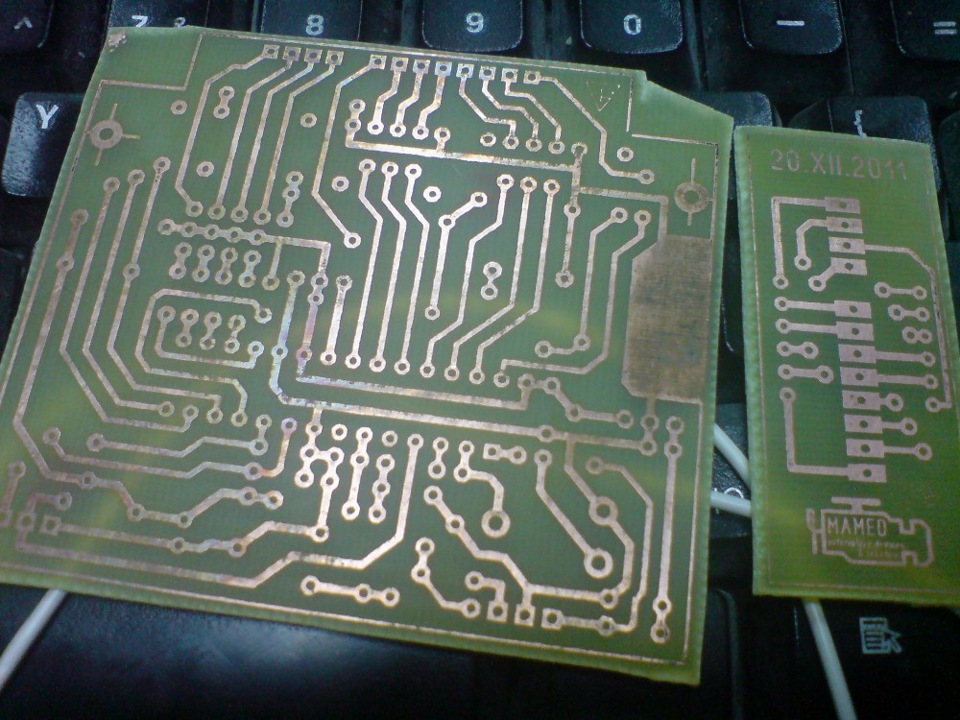

Основна плата

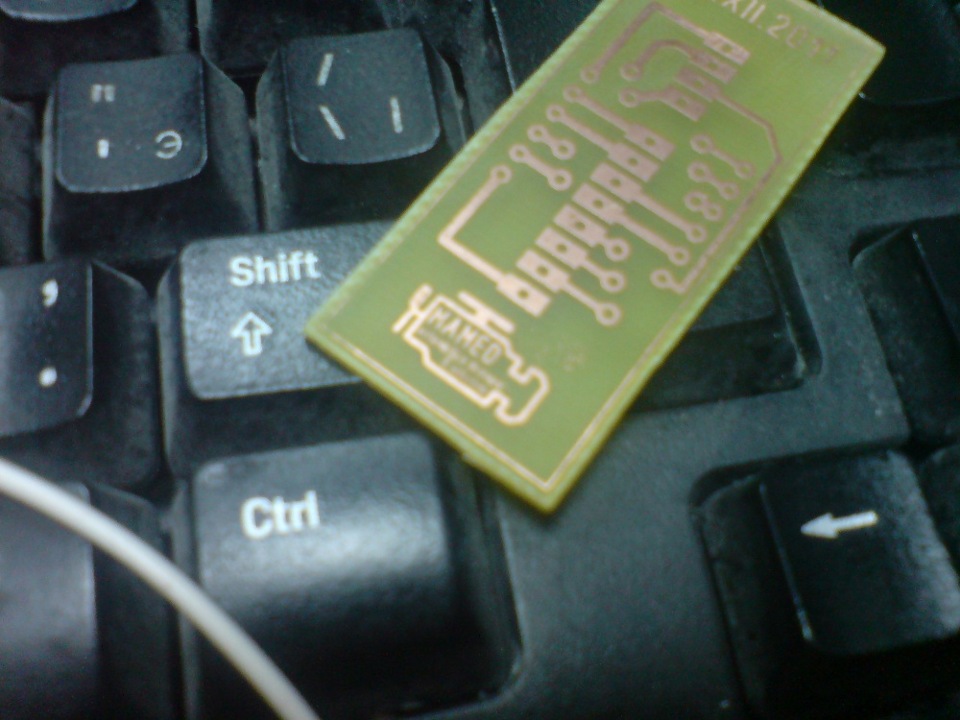

Плата індикатора<
Для тих хто хоче повторити цей пристрій файл з друкованими платамилежить на сторінці автора у вільному доступіavtoelectro.radioliga.com/device.php? id=11 Там же можна прочитатипро налаштування та керування цього пристрою .

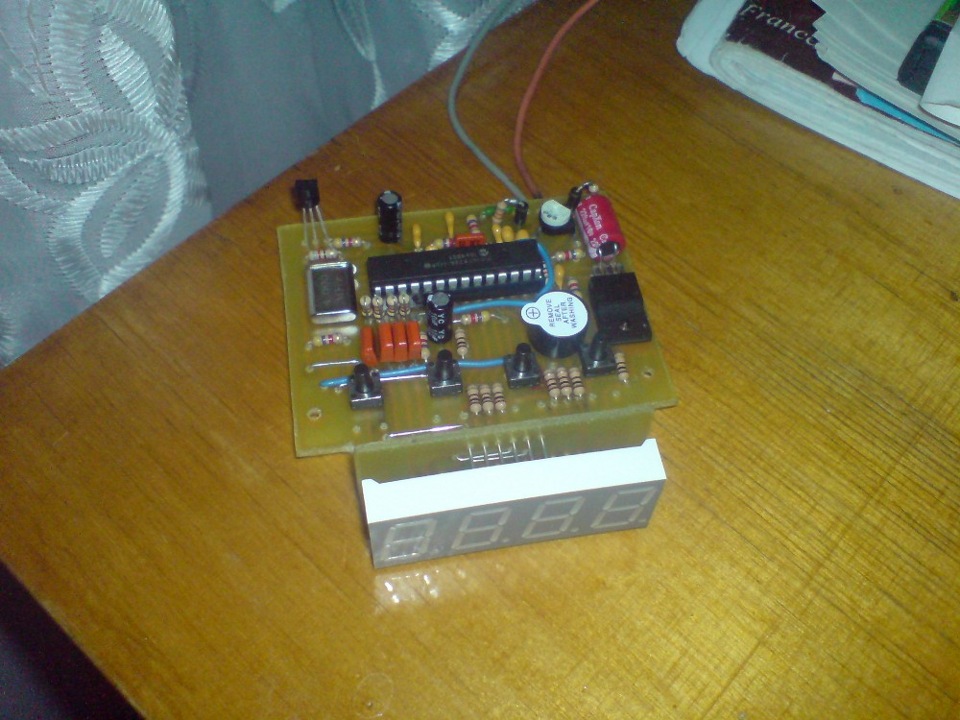

От так виглядає зібраний пристрій.
Готовий.
Вигляд 2
Що стосується прошивки мікроконтролера.Хороша новина длявласників простенького програматора JDM. Він легко прошиває цеймікроконтролер + ще одна хороша новина константи теж немає. Правдає одне але програматор JDM має 18 пінове гніздо а у мікроконтролера28 ніжок. На допомогу вам ось така таблиця розпинування ніжокPIC
Розпинування
Згідно з даною картинкою була виготовленаприблуда-перехідник
Приблуда
>
Дивитись жахливо але для прошивки контролера достатньо.
Після складання та прошивки пристрій працює відразу. Потрібнотільки відтарювати вольтметр резистором 8 відповідно до показаньперевірочного вольтметра. Індикація на екрані дисплея виглядає осьтак. Назви функцій короткочасно відображаються при натисканнівідповідних кнопок керування.
Напруга
Обіг двигуна 000 тестовий режим
Годинник
Темпераура -55 +125
Бажаючі придбати цей пристрій у готовому вигляді або у виглядіпрошитого контролера звертайтесь будь ласка на пряму до автора, запосиланням avtoelectro.radioliga.com/
