Спочатку було техзавдання розмістити тахометр у панелі приладів2108. Місце замовник вибрав замість піктограми "сТОП" по центруіндикаторів.
Місця там мало і можна було зробити звичайну плату під спідометромі винести індикатор на шлейфі. Згодом там буде встановленопідсвічування і я вирішив не займати "чужий" простір :).

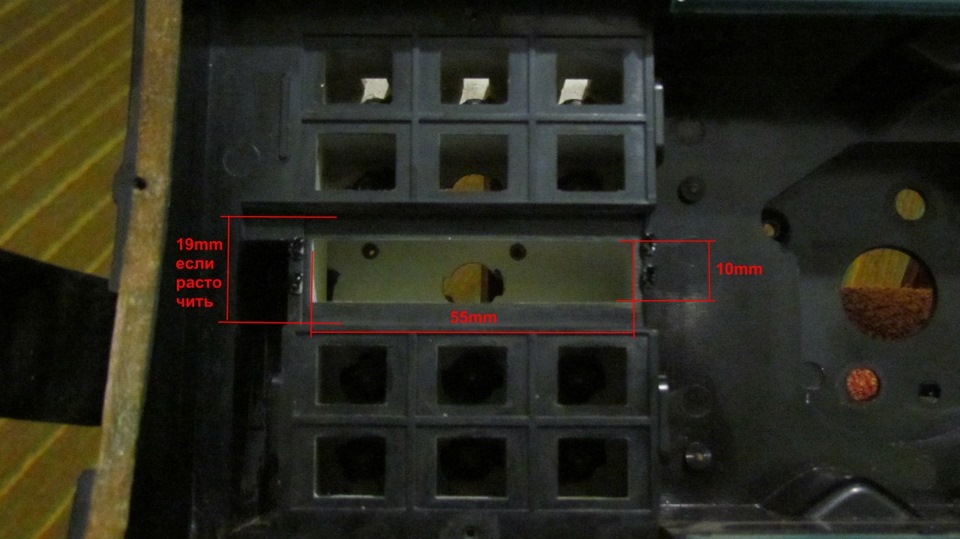

Технічне завдання

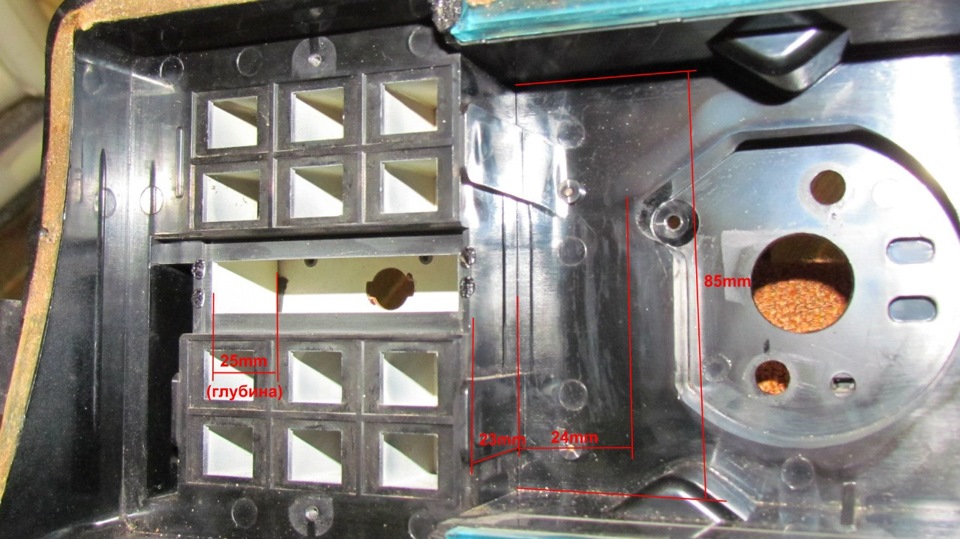

Технічне завдання

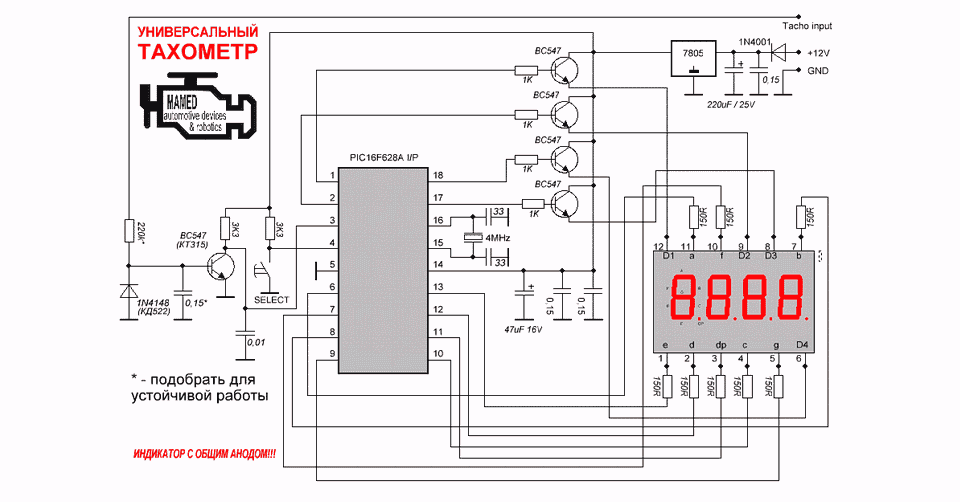

Як видно місця виділили не дуже багато але його цілком достатньо=). Схема тахометра Важко було знайти індикатор 0.39-0.4" він несамий ходовий і є не скрізь але все ж таки знайшовся. Без нього неможна було розпочинати розведення не знаючи габаритів та висновків.Індикатор було знайдено вартовим.
Далі все як завжди. Розводимо доріжки та компонування деталей

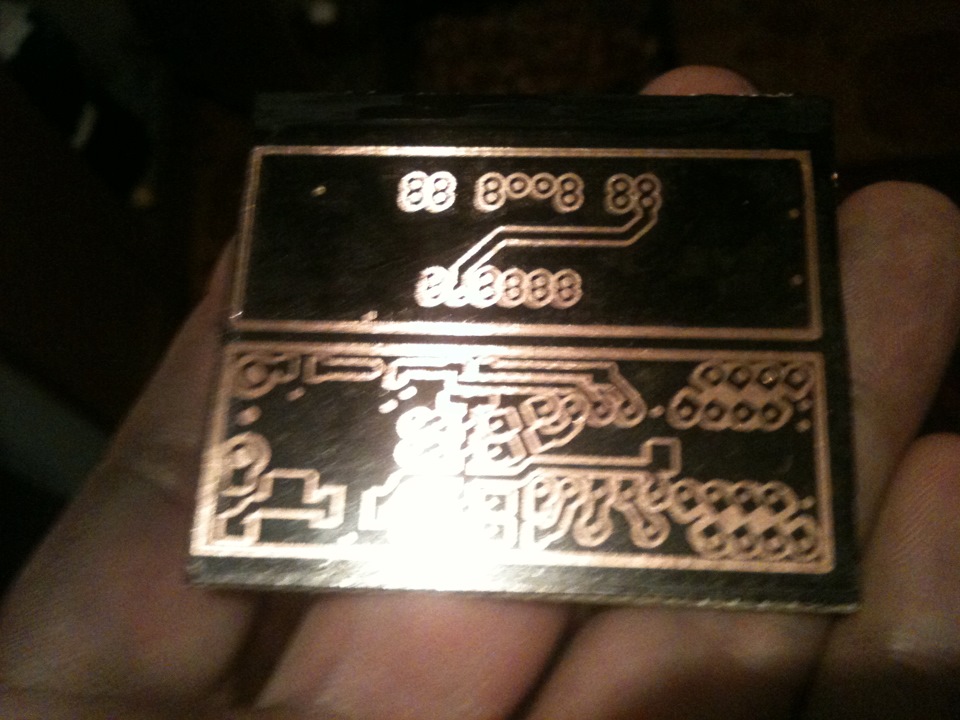

травимо і збираємо

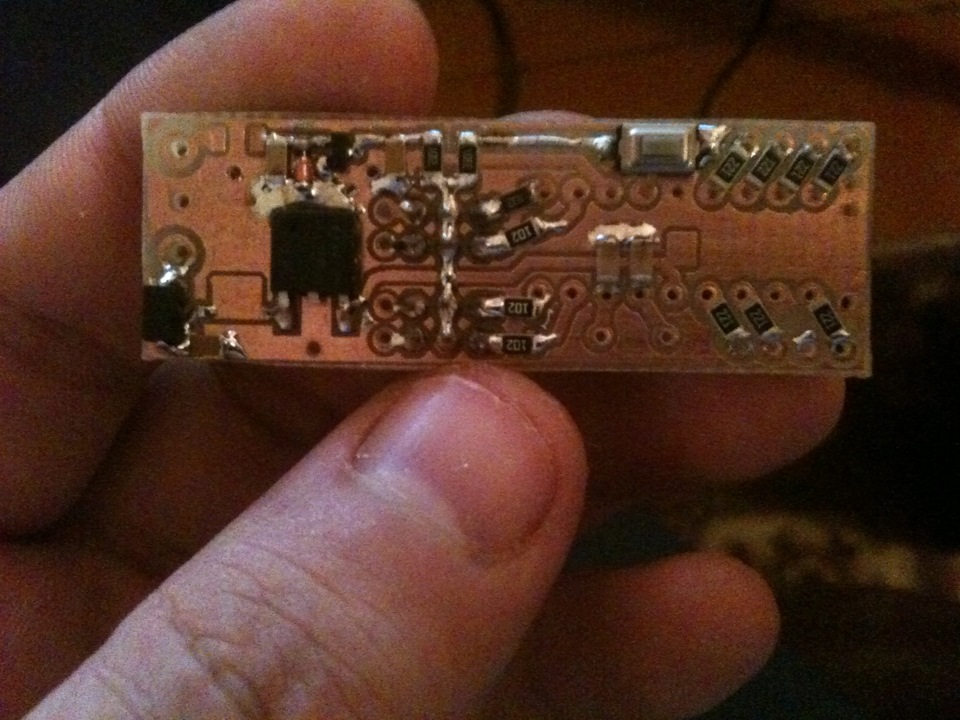

Ну і готовий результат>
Ну і пару невеликих відео з демонстрація роботи.
Коментарі20
Привіт а як у вас замовити тах на 2109?
Здрастуйте. Пишіть у личку
Доставка скільки коштує-?
300р доставка.1600р тахометр.Якщо зменшити індикатор з 0,4 до 0,36 1400р тахометр
А-навіщо зменшувати? і як підключити або схема є, щоб не чого недоробляти крім скла стоп і підключити додаткові прилади чи можна? - навіть якщо ціна збільшується? заздалегідь спасибі
Підключається як будь-який тахометр. Три дроти 12, маса, сигнал. Переплутати складно. Індикатор 0,4 специфічний і не завжди продаж. Звідси і ціна. Індикатор 0,36 один із зодових і купити його не проблема
Ціна здикватна!
здоровий, скільки коштує тахометр на ваз в низьку панель?
Здрастуйте. Коментарім вище ціна вказана та обґрунтована.
Чи можна повторити такий тах. і ціна?
Можна. 24 $
ого надто круто!
Так індивідуальна робота. Якщо зменшити індикатор з 0,40 до 0,36 можна влізти в 20 $. Або на ринок за тим, що є готового
А Ви не могли б підказати назву готового тахометра з такими ж габаритами?
Не тримаю списки готових тахометрів, що випускаються промисловістю
Ну погано. Дуже навіть...
Для кого =)
Та для того, хто шукає таке вже дуже довго)
А! а то я дивлюся мені від цього ні холодно ні жарко. Практика показує що краще знайти спосіб заробити на те, що хочеться чим чекати поки з неба впаде =(.
Заробити заробив, просто часом варто трохи повозитися )
