Як і обіцяв на вихідних тема шкал для цифрової приладки заслуговуєна особливу увагу. Взагалі я вже стаю фетишистом з цією приладкоюскоро спати з нею почну. Я перепробував багато варіантіввиготовлення шкал але на сьогодні цей сподобався найбільше.Можливодизайн ще зміниться але технологій мене влаштовує повністю.І їїпоки що залишимо в таємниці.Похвалюся лише результатом.Шкали вийшлив стилі так званий "оптитрон" шкал особливого резону немає, прийняврішення затемнити позначки, але залишити можливість їхпідсвітити.Думаю мету досягнуто, принаймні результатом язадоволений.

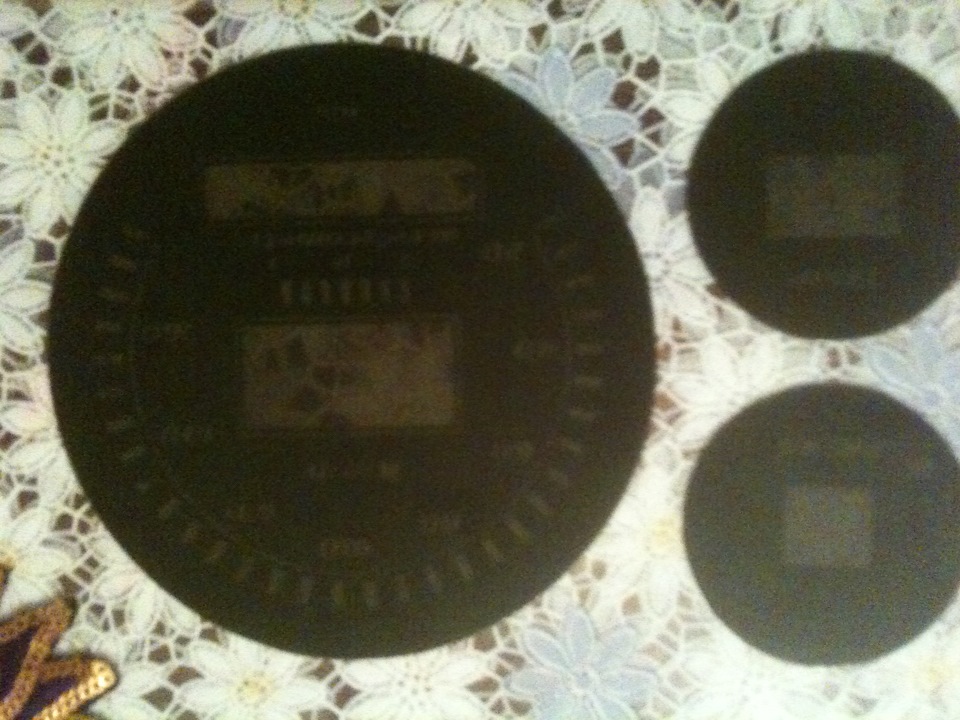

Взагалі шкала складається з бутерброду з 4-х шарів. p>

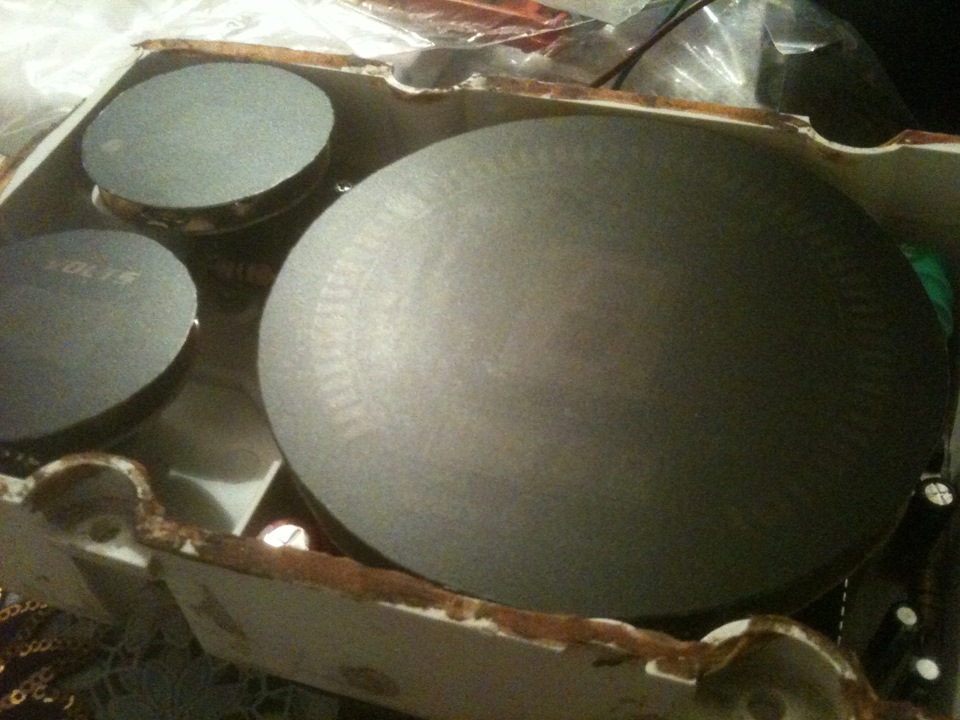

При прямому огляді практично нічого не видно особливо коли немаєпрямих променів і шкала під склом приладки

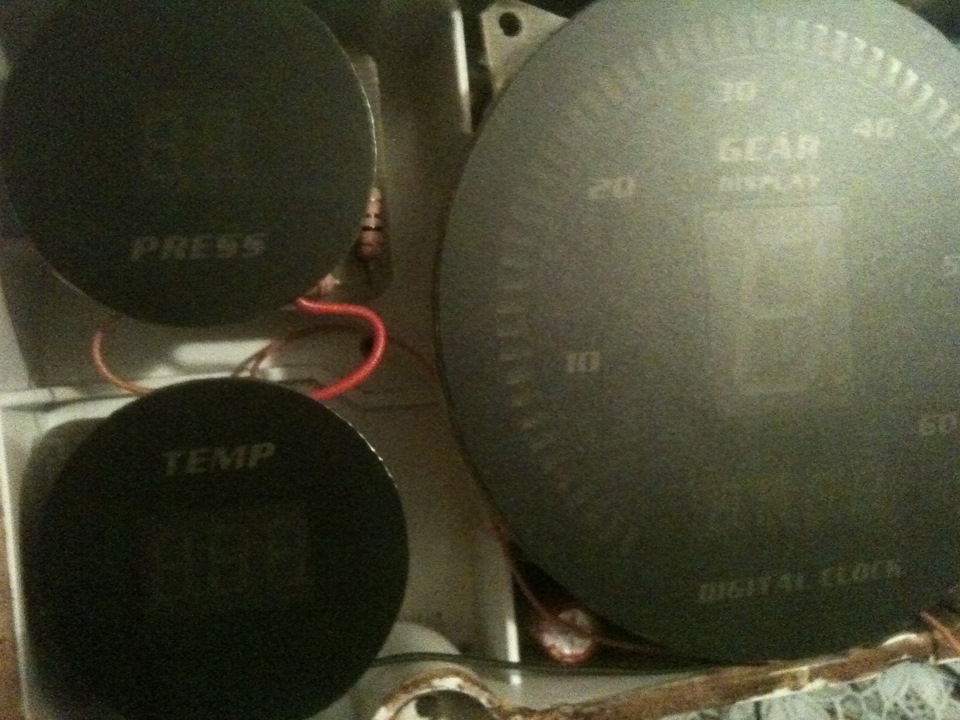

Просвіта з'являється лише коли за шкалою щось світліше
або взагалі джерело світла

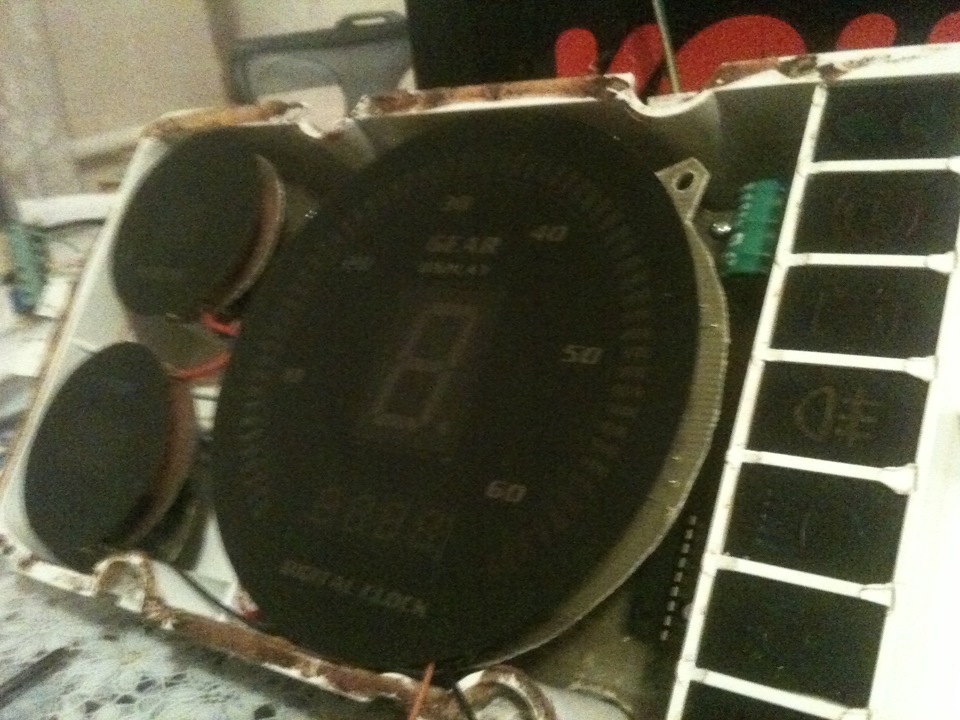

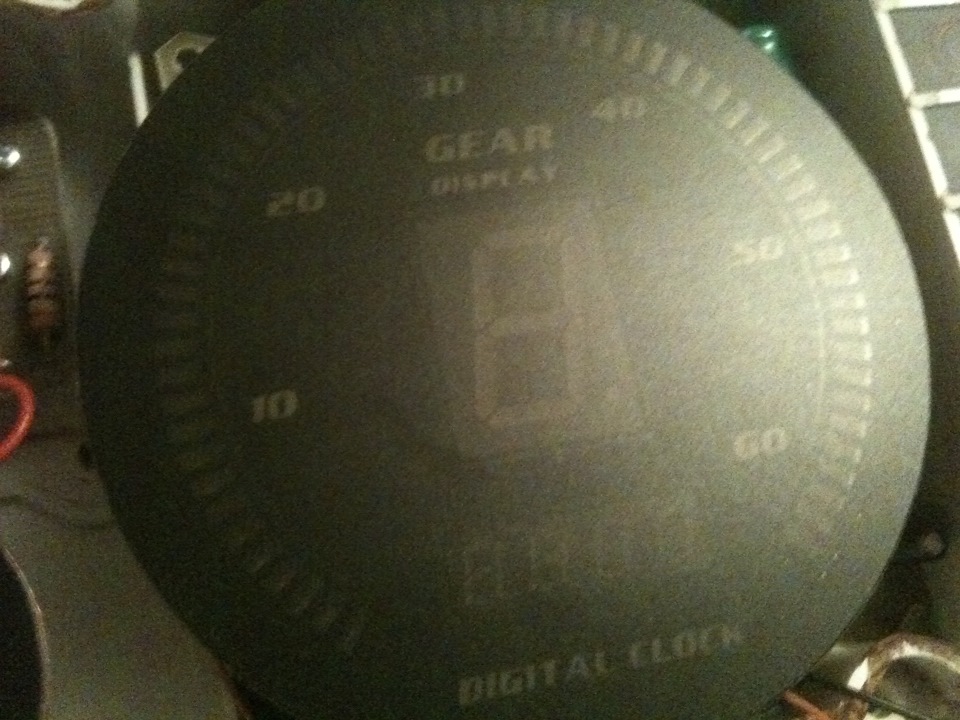

Це добре видно на шкалі спідометра якого ще немає. Ось невеликедемонстраційне відео шкали Але темрява шкал не заважає просвітуіндикаторів. Навіть більше скажу, індикатори не мають засвічення іореолу через темряву шкали і цифри чіткіші і приємніші досприйняття. Так само сьогодні включив підсвічування піктограм інаписів вони як і передбачалося білого кольору. Дляквазіаналогового тахометра і спідометра буде зробленийсвітлофільтр, щоб підсвічування його не засвічувало ніколи. Оськілька фоток в різних режимах. Але фотографувати важко. Те, щобачить око реально краще =). Ну і зняв ще одне відео в різнихрежимах роботи. Плата плавного запуску та пригасання буде вже разоміз платою спідометра.Ну ось і все що хотів показати за останнійтиждень.
to be continued…
Коментарі17
Нічого собі псих! Круто! Дуже класно зроблено все!
Привіт, як ти зробив шкалу? І на чому ти роздрукував.
Привіт, це комерційна таємниця.
млинець
теж хочу собі переробити
Та це просто як у Boeing. Круто. Ось це ексклюзив.
Ще трохи і буде готова
цікаво як виглядатиме спідометр?
Подивися в бортовому журналі. Там навіть відео на хвилин 15. тільки форма плати буде перероблена тому в приборці його ще немає. З головного посилання в рубриці електроніка
то я бачив, цікавий кінцевий результат, він як завжди все одно буде відрізнятись. від спочатку задуманої версії. а ти через яку програму плати малюєш? і розмір точний підганяєш?
Трохи зміниться шрифт як на тахометрі стане, на платі оселиться димер підсвічування, і виносний блок кнопок. Розміри знімаю міліметрівкою, малюю в Sprint Layout
кропітка робота. спробую намалювати, може що й вийде що мені треба, та повинно вийде я думаю.
Все залежить від бажання
бажання тобто не міг ні як у нашому селі знайти фольгований гетинакс потрібного розміру зараз знайшов, потрібно накреслити і вирізати, з цим проблема тому що ще не займався такими справами, крім схеми стоп сигналу, яку підглянув у тебе там я доріжки ...
Гетинакс не бери він на картоні, краще оліт
оліт мені і привезуть, а гатинакс це я по-старому висловився як батько розповідав, був час мені років 10 було я собі світломузику спаяв досі працює.правда не вдома а в гаражі.Дякую за допомогу удачі тобі доробити приладку!
охринеть, просто твір мистецтва ))))) так тримати, сил тобі
