Днями зробив мануал по корпусу під HUD прилади. Вирішив поділитьсясвоїм варіантом. І наочно показати навіщо на платах стояли діодиякі при тесті HUD Speed я заклеїв, а на HUD Tacho - не акцентувавувагу просто, тому що два з них були Shift Light.
Корпуса для приладів буквально з підручних засобів. Плотере підрозмір приладу з потрібним відображенням.

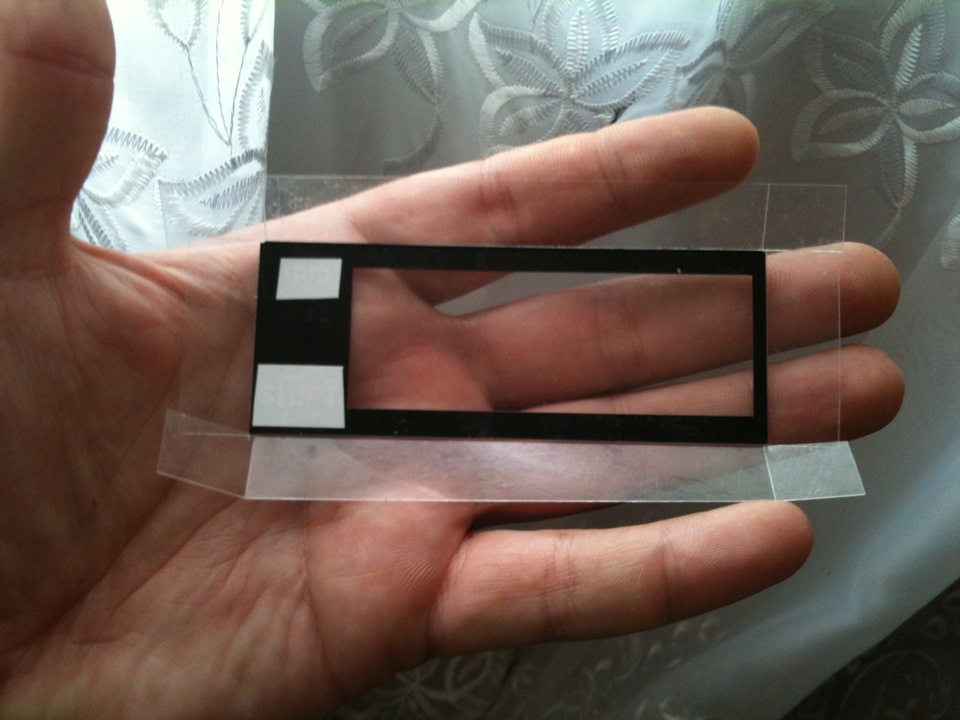

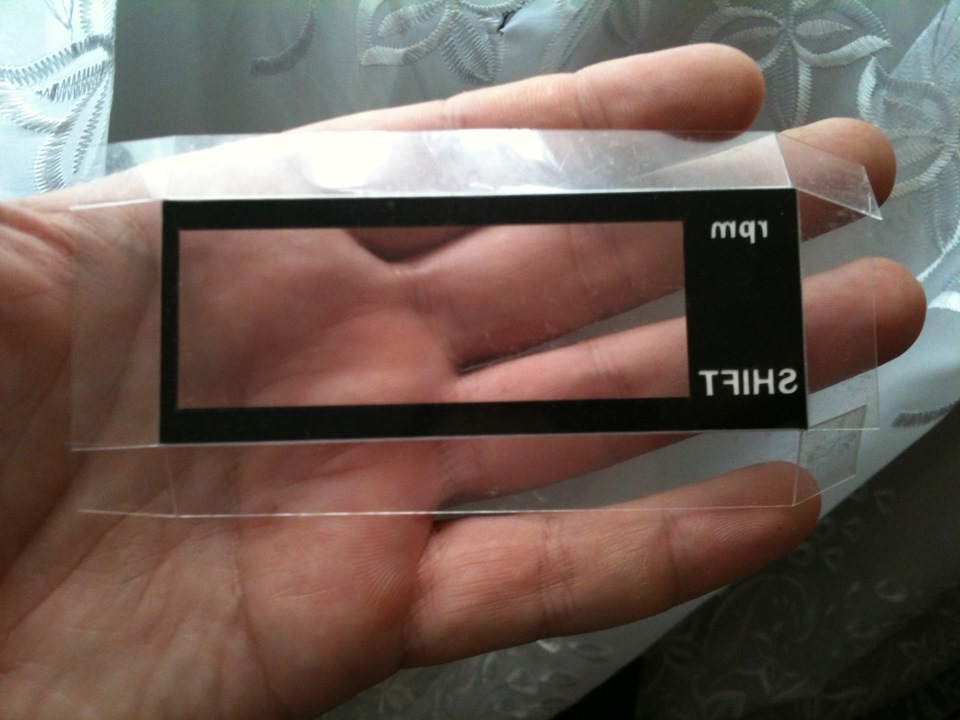

Клеємо її на прозорий пластик і гнем форму коробочки корпусу.Длязручності я робив неглибокі надрізи.Головне не перестаратися інакшенадріз буде наскрізний.

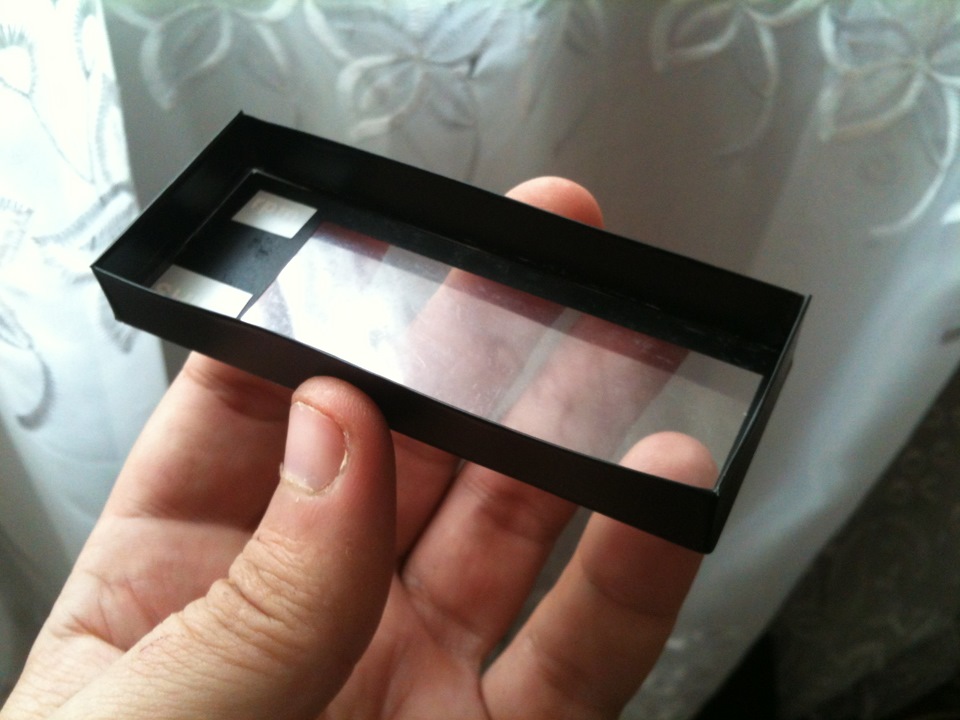

Після чого отримуємо ось таку заготовку
Збираємо її та склеюємо краї тією ж плівкою або ізолентою

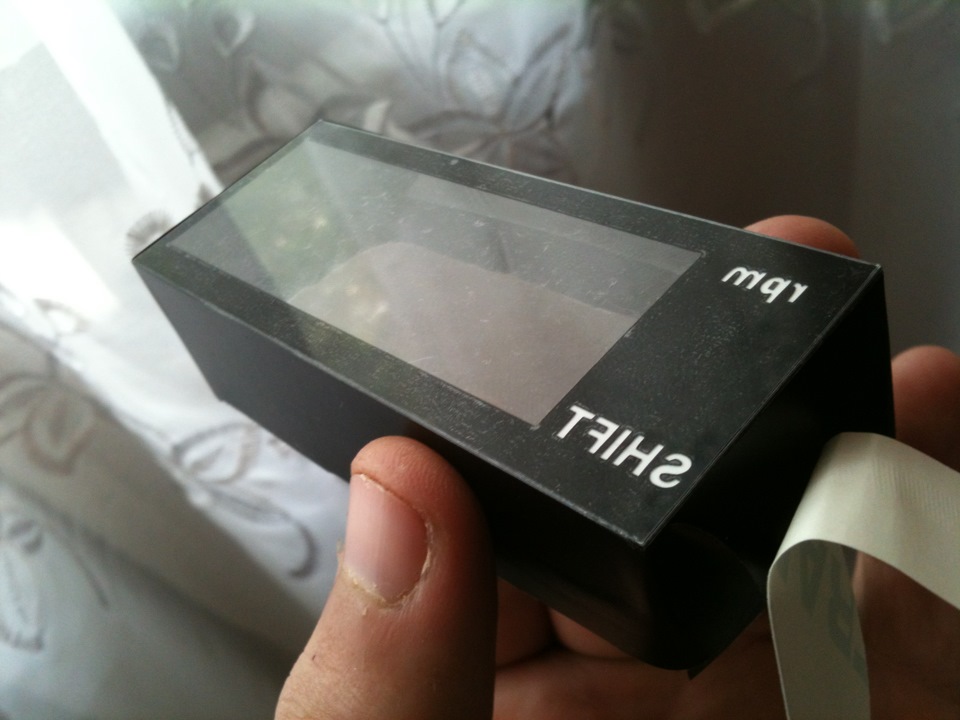

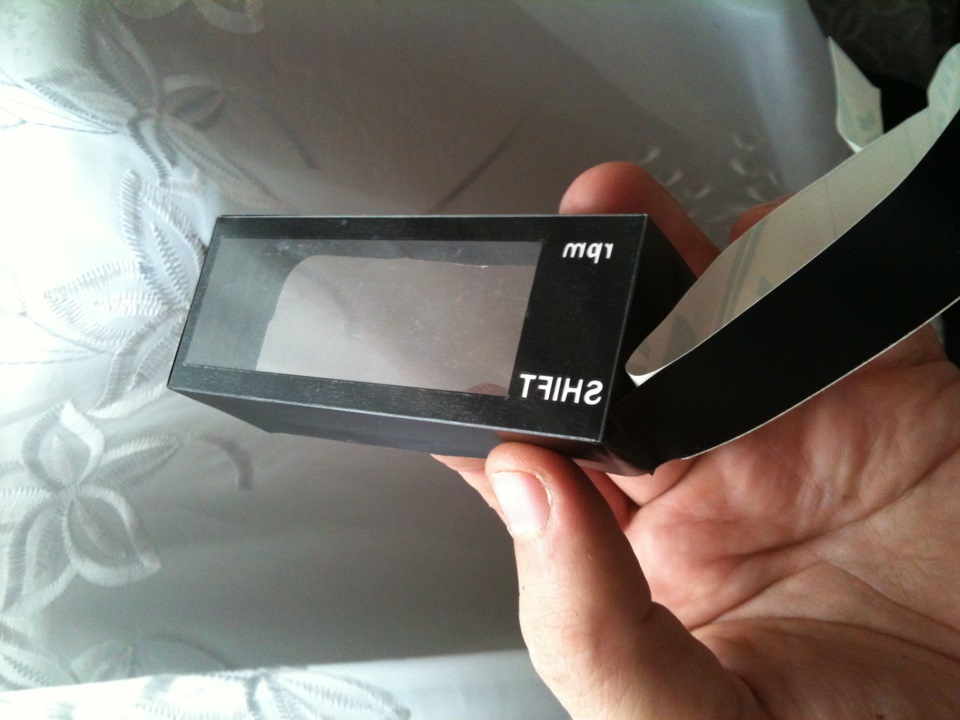

І отримуємо майбутній корпус У принципі якщо прилад буде саме HeadUp Display то можна залишити і так, оскільки ми хочемо бачитивідображення те що яскравіше індикатори тим краще, але оскільки цеприклад створення корпусу ми йдемо далі. Корпус тонуємо. Такийваріант буде відмінним якщо ви хочете використовувати прилад якзвичайний. Тахометр перед очима.
Взагалі плівка і тонування зробило його приємним як зовні так і надотик. Мені дуже подобається результат. У такому вигляді його вжецілком можна врізати в торпеду, панель або якусь заглушку. Ну інайцікавіше для чого це все робилося, проекція, піктограми =).
Знімав удень, у гаражі, і на телефон.
Розміщуємо приладчик під нашою плівкою на склі. Автомобіль
на холостих бачимо оберти та піктограму rpm, а при досягненнізапрограмованого значення для перемикання передачі блимає тазагоряється напис SHIFT
Ось якось так.
Ну і за гарною вже традицією коротенький відеоролик процесу.
Ще раз повторюся для роботи пристрою як HUD краще спробуватиприлади без тонування. Та й це мій варіант. Упевнений знайдутьсяумільці, які зроблять краще. >
Коментарі19
а немає якоїсь такої плівки на скло, щоб прозора була? а то некрасиво якось цей чорний квадрат виглядає?
його розмір всього 4*8 см він наклеєний у районі щіток. Можна напевно підібрати щось від мобільників
Напевно ідеальний варіант, це ледь помітне напилення, що тонує, на скло зробити.
На кшталт лаку для ліхтарів? Або теж плівку але на пару тонів світліше
ні, саме тонуюче напилення. Тільки легке, малопомітне. Там же начебто 5% тонування допускається на лобовому.
В Україні 15%. У батька на Ескорті 88-го року лобове було явно зеленим
Ну ось, значить час на тонування =)
Вночі напевно взагалі ураган! До речі про темняків, у нього дімер передбачений?
Ні. У мене очі як у кота самі підлаштовуються
=)) прикольно ... ну а взагалі наприклад можлива доопрацювання під димер? З корпусом класно придумав, прямий як заводський вдався!
Ми начебто обговорювали з тобою потрібно димерити колектор транзисторів всього лише.
Млинець, не пам'ятаю вже, стільки інформації через бошку пролетіло ...
ну спробуєш колись на приладі доріжку розірви і при харчуванні транзисторів тупо навіть резистором спробувати різати напруги.
Ну так, на кожен ОК або ОА і через релюшку перемикати ;-)
немає не реле зібрати схемку зі змінником або взагалі з фоторезистором. Або нехай від освітлення димериться в певних рамках. Або просто змінником. На крайній випадок транзисторний ключ і змінювати опір на нозі адж 317-го. Реле це не наш метод =)
=)))
