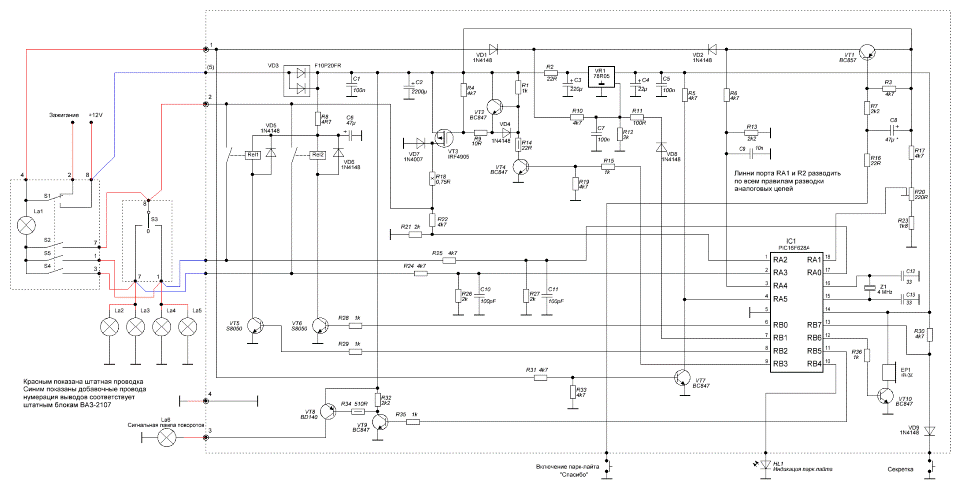

Схема вийшла відносно складною як для простого реле, з іншого бокувона виправдовує себе функціоналом.Червоним показана штатнапроводка.Синім 3 проводи які потрібно додати./p>

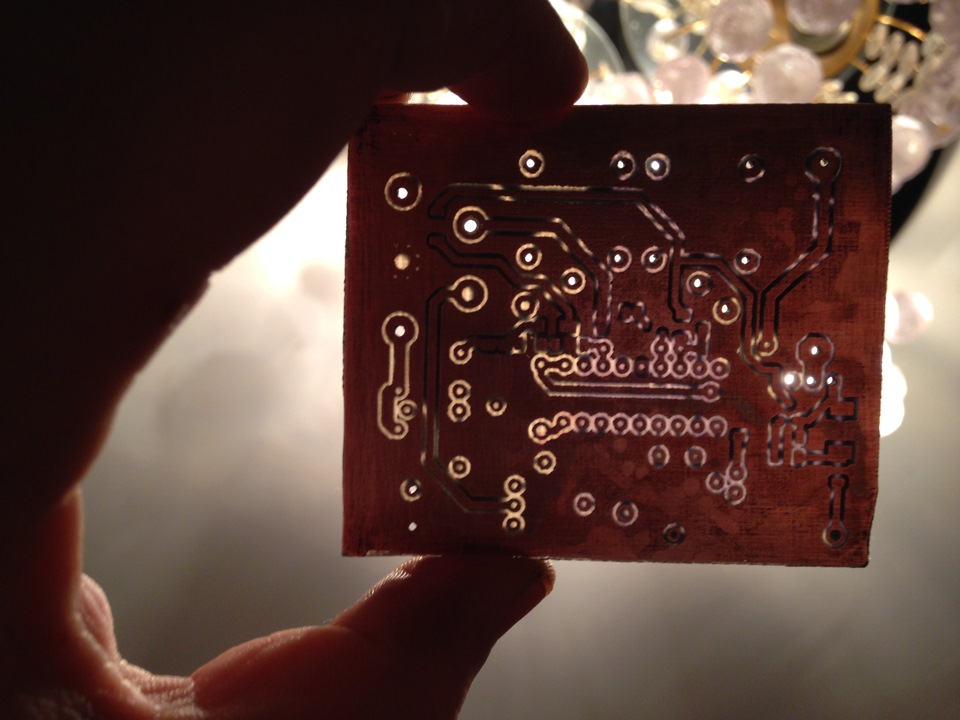

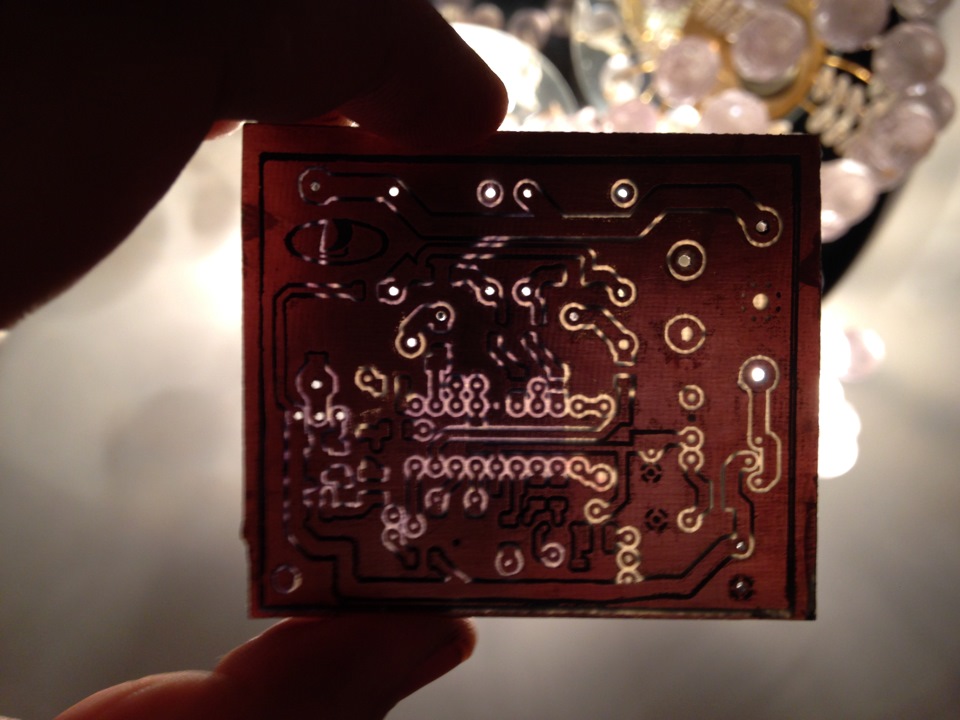

Щоб вмістити її в корпус рідного реле довелося зробити платудвосторонньою, а розводку і монтаж робити дуже щільними.

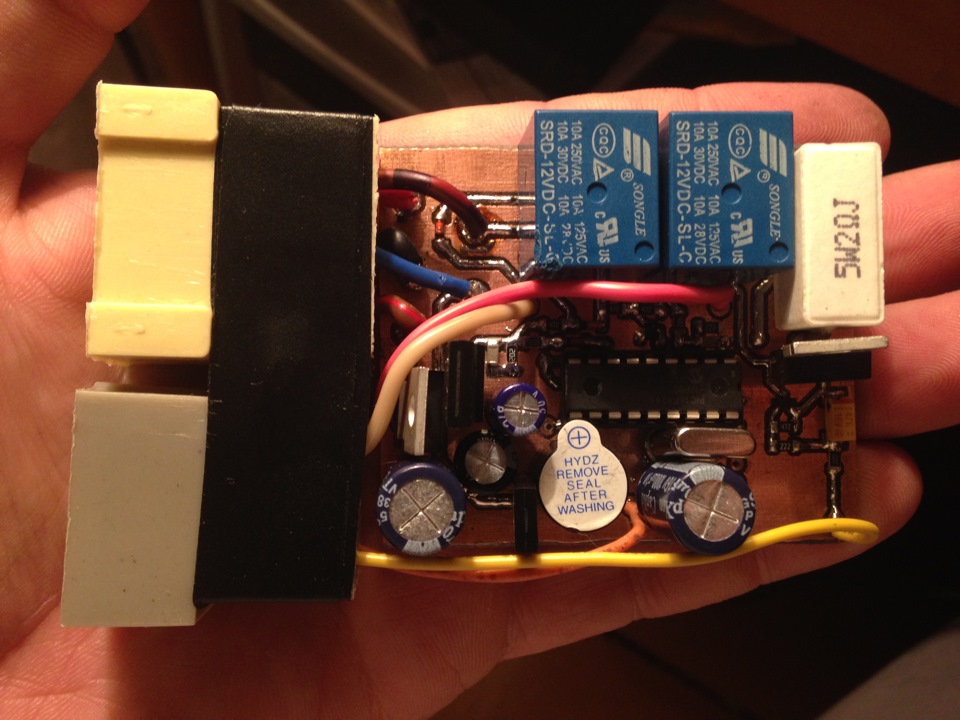

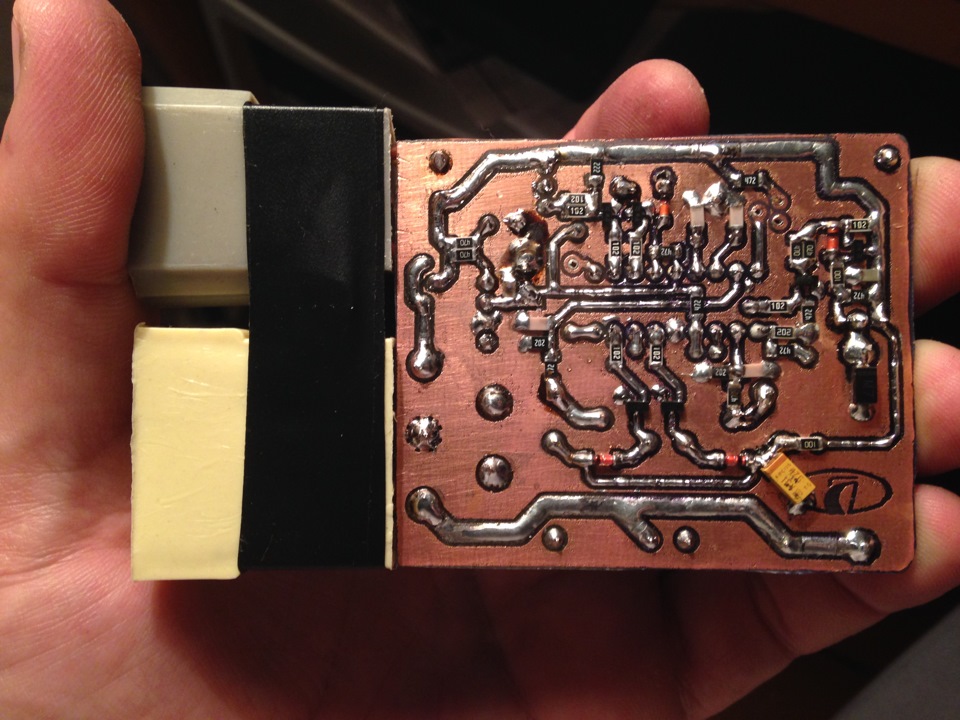

В результаті дуже щільно, але все влізло.
Останньою зміною було винести регулювальний резистор навантаженняламп на корпус. Щоб при зміні або додаванні ламп, реле можна булопідлаштувати під потрібне навантаження не знімаючи і не розбираючийого. Ну а далі близько 15 прошивок, підборів номіналів та тестівна автомобілі . Щоб викласти пристрій на сайт "авторські електронніпристрої". Як ви пам'ятаєте на сайт не потрапило жодне з пристроїв, яке не пройшло перевірку в залізі. Додалося всього 3 проводи.> (закрили питання заміни штатного реле)
— контроль лампи, що перегоріла (реле у нас універсальнеі може працювати як з лампами розжарення так і світлодіодами, основна особливість у тому, що це реле здатне відчути перегораннянавіть світлодіодної лампи, докладніше про це у відео)., дужезручна на трасі коли доводиться часто перебудовуватися зі смуги всмугу)
— < �спасибі> (водії давно почали використовувати аварійнусигналізацію щоб висловити подяку можна просто включити аварійнусигналізацію, а потім вимкнути, можна просто натиснути кнопку тареле саме все зробить =). Така кнопка у нас є)
— стробоскоп (балівство звичайно але дуже хотілося так щонехай буде).
<
— Parking Light (дана функція включає повороти в "підлогурозжарення" і горить до вимкнення але не більше 15 хвилин. Дужезручно якщо автомобіль на короткий час припаркований біля проїжджоїчастини, магазину тощо .Д.
Основні моменти роботи даного реле я спробував наочно показати увідео
Ось таке реле вийшло у нас з Ігорем, яке ми закінчили якразнапередодні мого дня народження. Всім подарункам =).
Коментарі20
А як придбати таке реле і яка ціна?)
Ціна кусається 2000р з пересиланням. Для замовлення списуєтеся в особу. Аванс 500р, по готовності зніму відео роботи розрахунок повний та відправка.
Так. поки що кусається поряд з іншими проблемами авто ) Але воно того варте, навіть дуже.
Дуал діод шоттки VD3 F10P20FR у схемі із загальним анодом і він у центрі, і йде на вихід 5 плати, а катоди по краях, замкнуті та йдуть у схему. У Вас на платі навпаки! Що це? Який то аналог?
Скажіть будь ласка! Конденсатори С12 та С13 номінал33 на схемі? Що це мф, пф чи нф?
У datasheet на кварц вказаний діапазон рекомендованих конденсаторів. У конкретній схемі pf
Ок! Дякую! Буду дерзати! Оч. цікаво зробити самому!
Самому це схему придумати і програму написати як ми зробили. А тут в наявності бажання зекономити
Не правда! Я займався цією справою приблизно 25 років тому! У той час про програмування контролерів ніхто і думати не міг! Зараз те, що знаю і пам'ятаю, те і роблю! бажання щось зробити залишилося! Вибачте!
а на 3 контакти реально?
Реально. Постійний +12 для того, щоб працювала аварійка без запалювання в 2101, наприклад її ніколи не було. ж береться з виходу реле, але до підрульового перемикача. реле.
Ціна питання? А то задовбала швидкомирг
25 $
Ціна такого реле та термін відправлення до Одеси?
20$ без корпусу, 2-3 тижні, аванс від 100 грн.
Роби і надсилайте новою поштою післяплатою
Яка літера у слові аванс Вам не зрозуміла?
Таке реле купити десь можна?
На замовлення ручне складання
Ви таке не продаєте? )
