Давно курив тему щодо перенесення модулятора ближче до турбіни.Теоретично згоден, чим менше "паразитний" об'єм повітря в трубціуправління турбіною, тим швидше він замінюється вакуумом, і швидшевідгукується турбіна. Повинна бути по можливості коротша.Не згоденз товаришами, які переносили модулятор з метою зменшення довжинитрубки, але при цьому збільшували її діаметр.Сумнівно, що обсягповітря в такій трубці став меншим.Коротше вирішив і на своємуРЕКСЕ перенести модулятор.

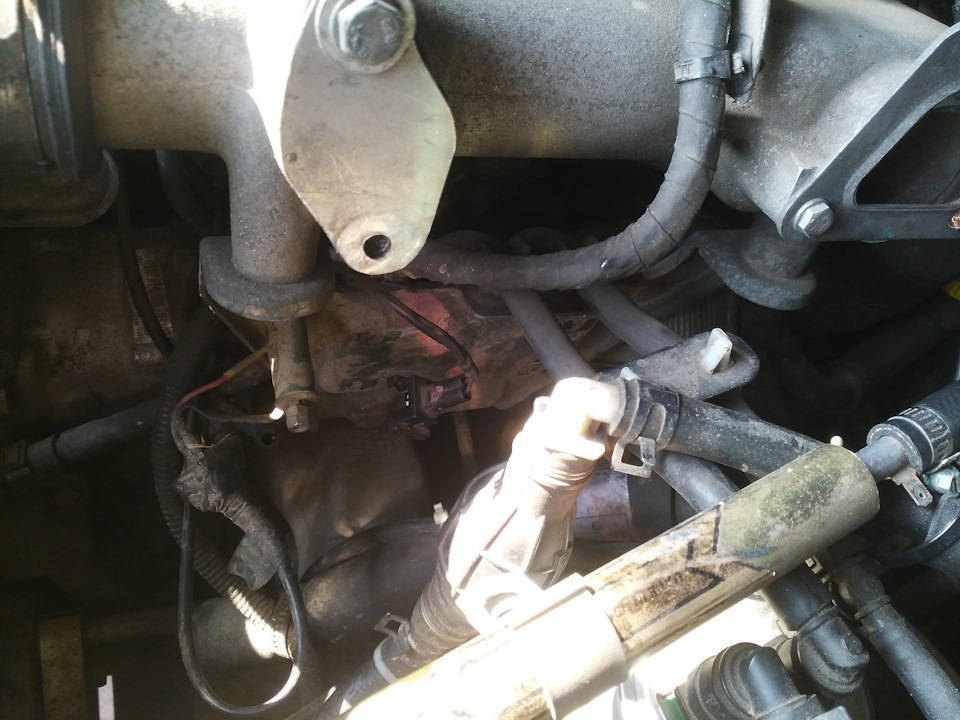

Цього разу не забув фотки, коментувати особливо нічого, з фотокзрозуміло... Тільки скажу, що робота може зайняти близько години, але... Ми не шукаємо легких шляхів... У результаті, з попутнимироботами, провозився день! розібрав і почистив, перенісопір-обманку неіснуючого модулятора ЄДР на інше місце. > Штатнемісце модулятора.

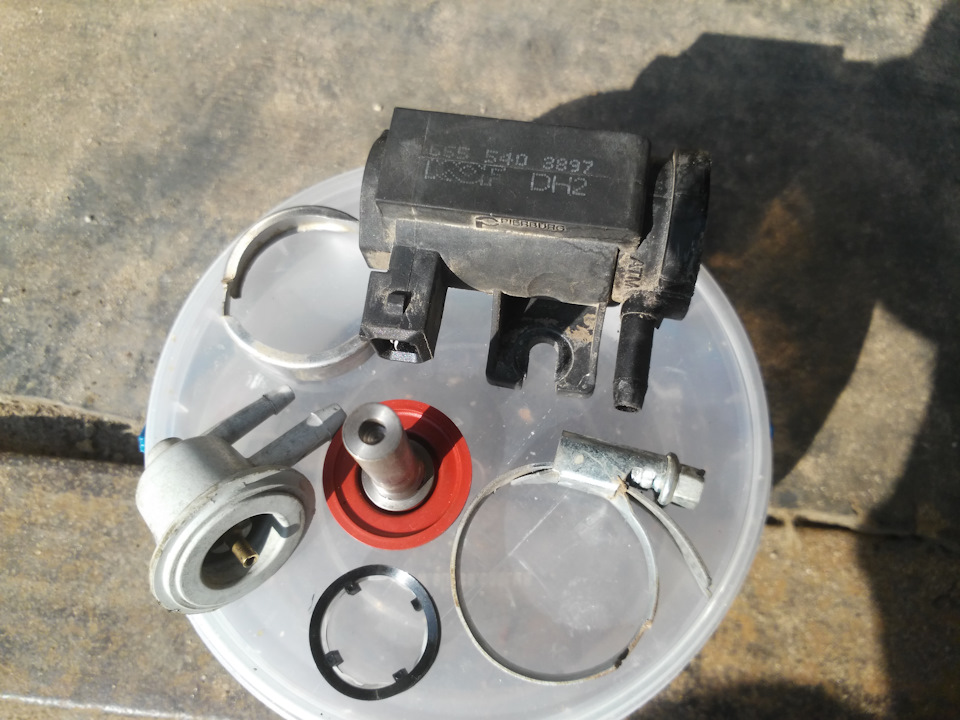

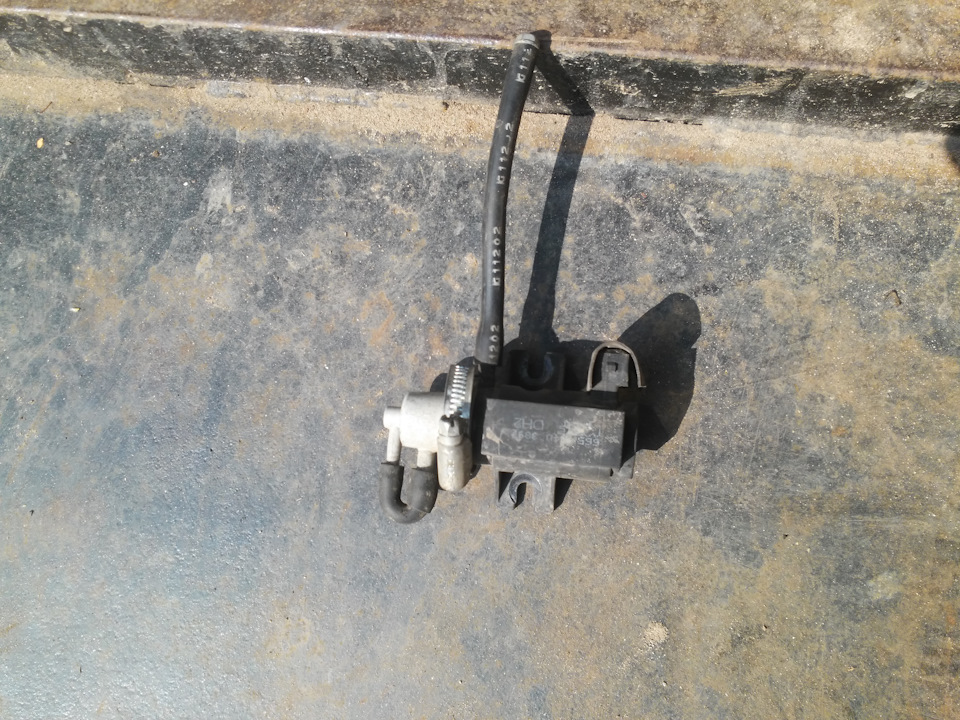

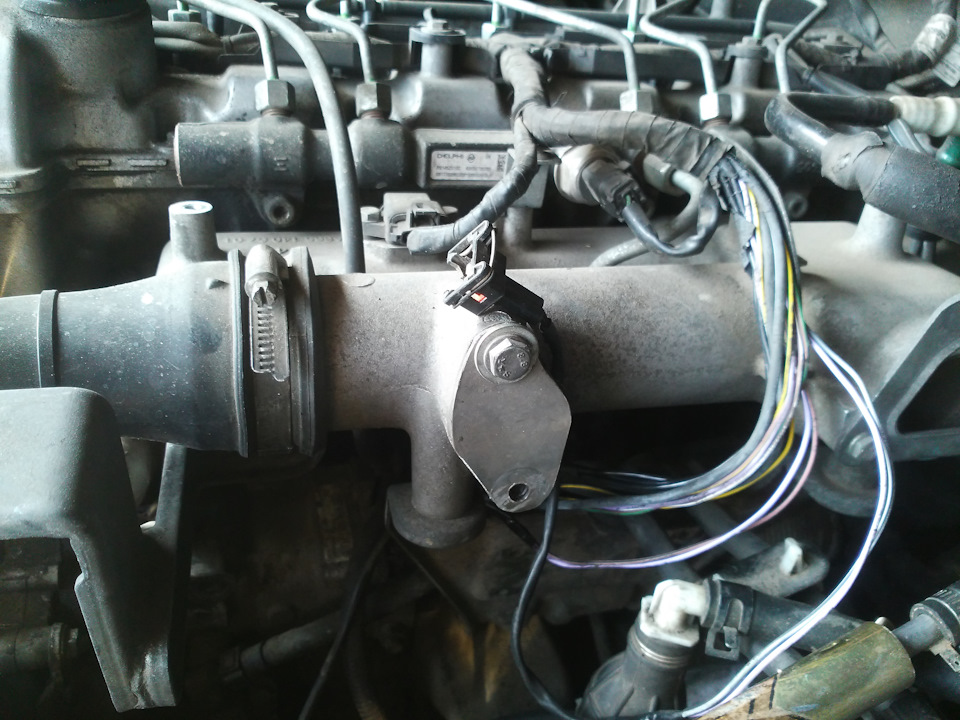

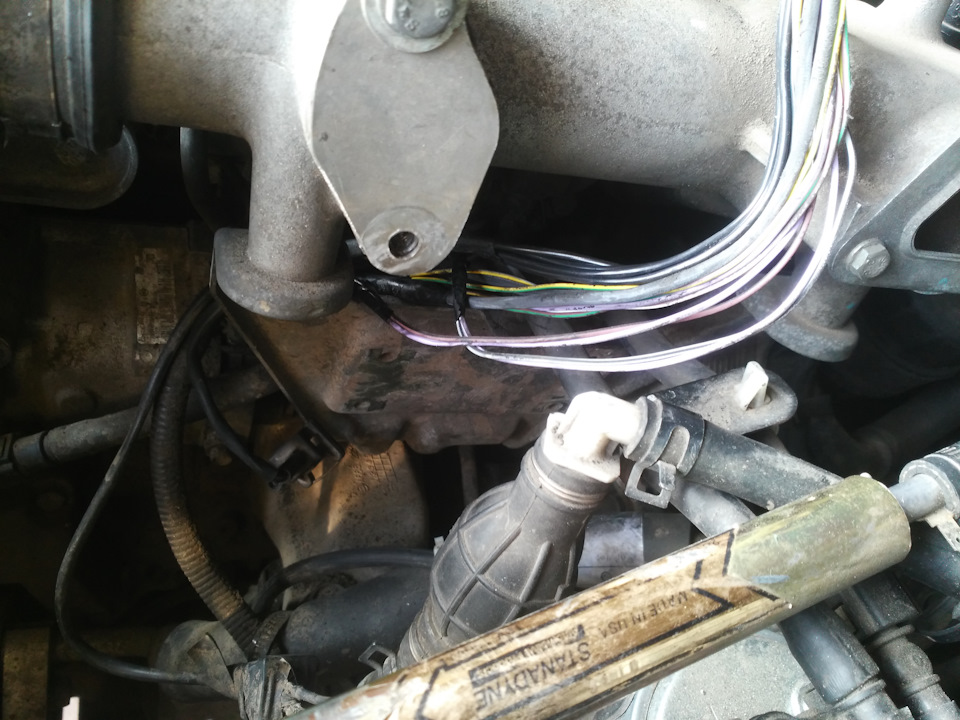

Це модулятор неіснуючої системи ЄДР. Як бачите все заглушено, стоявяк Модулятор турбіни профілактично розібрав, почистив. Розкривджгут проводки, щоб перекинути дроти управління модулятором наінший бік. Різати і подовжувати дроти не потрібно. Те ж яй… соррі.Нове місце для модулятора. Для кріплення на новому місці, довелосяна коліні, за місцем, виготовити таку пластину Ті ж яйця, видзбоку.
На новому місці з підключеними трубками та фішкою. Увага! Вакуумнітрубки підключені НЕВЕРНО!
Місце повітряного фільтрика.
Коментарі13
ЄДР повністю видалений? з усім металобрухтом? якісь проблеми є якщо прибрати егр?
Так повністю, не тільки залізо, модулятор і зайві трубочки. Із заліза залишилося порсеня. Лінь було долазити до випускного колектора, та й двигун взимку нехай трохи гріє.
Довжина магістралі (загальна) від вакуумного насоса до актуатора турбіни на скільки відсотків змінилася? Яка різниця де в магістраль врізаний модулятор? Чи варто город городити?
Ця тема вже не актуальна. Дивитися потрібно тут https://megadriver.org/p933283-perenesennia-moduliatora-turbini-2
Різниця де врізаний модулятор є. Але теорію пневмосистем тут починати не буду. У підсумковому варіанті, за посиланням позитивно те, що модулятор тепер знаходиться в більш охолоджуваному місці і головне доступ до нього дуже простий і трубочки змінилис...
Думаю об'єм у шлангу від модулятора досить малий порівняно з об'ємом самого актюатора на турбіні. Як сказав Олексій (juggernaut) краще ставити модулятор не на двигун. точніше осі паралельної осі коленвала, (а це основний вид вібрації двигуна) буде бе...
О, ось технічно обгрунтована критика. Дякую! Місце міняти поки не буду, але розгорнути поперек сенс є. Виконую! А ось щодо розташування на движку, так він і штатно на движку розташований, і якщо пам'ять не підводить, частота власних спрацьовувань (Ко...
Покатався з перенесеним модулятором. Відгук турбіни може і швидше, але на рівні відчуттів, а може не планове чищення модулятора відіграє роль. Позитивно, що тепер доступ до нього дуже простий, місце чистіше і не гарячіше. А трубки не переплутав. , Ос...
а воно треба? як то це все сумнівно. Соплей додалося
Соплй менше. Ось чи потрібно це питання.
ось і я думаю! тим більше камради іноді плутають трубки - результат плачевний!
тобто тобто?
якщо вже переносити, то з двигуна зовсім поза вібрацією
