Ну і в наздогін наступний пост про мультируль.
Передісторія тут
Отримавши першу ляпас і забивши на мультируль на кілька місяціввирішив все ж таки повернутися до початого.Ну хоча б по тому, щодірки на кермі для передбачуваних кнопок виглядали зовсім не айс (кнопки я прибирав, як тільки зрозумів, що з минулої моєї витівкинічого не вийде) :)
>
Отже, необхідно вирішити найважливішу проблему (яку раніше я вважавнайпростішою), а саме:як передати сигнал з керма на магнітолу бездротів?
Поміркувавши та порадившись із колегами визначив два варіантирішення:
1. Радіопередавач-приймач
2. Інфрачервоний передавач-приймач
Принадність першого варіанта — повна незалежність якості передачісигналу від положення керма, але він складніший.
У другому ж варіанті потрібен безпосередній "зоровий" контакт міжпередавачем і приймачем, адже використовуються світлові хвилі, алеконструктивно такий пристрій простіше. По суті це аналогзвичайнісінького пульта від телевізора або іншого пристрою. Ну щож, вирішено! Робимо варіант номер два! Досить швидко знайшов вінтернеті відповідну схему, що вимагає мінімум переробок, анайголовніше, що використовує харчування від 12 В.
Джерело:www.joyta.ru/139-upravlen…pdu-ik-pulta-upravleniya/
Там є пара помилок на схемах, тому викладаю їх тут, вже виправлені.
Передатник:Запчастини на фото:CR2016

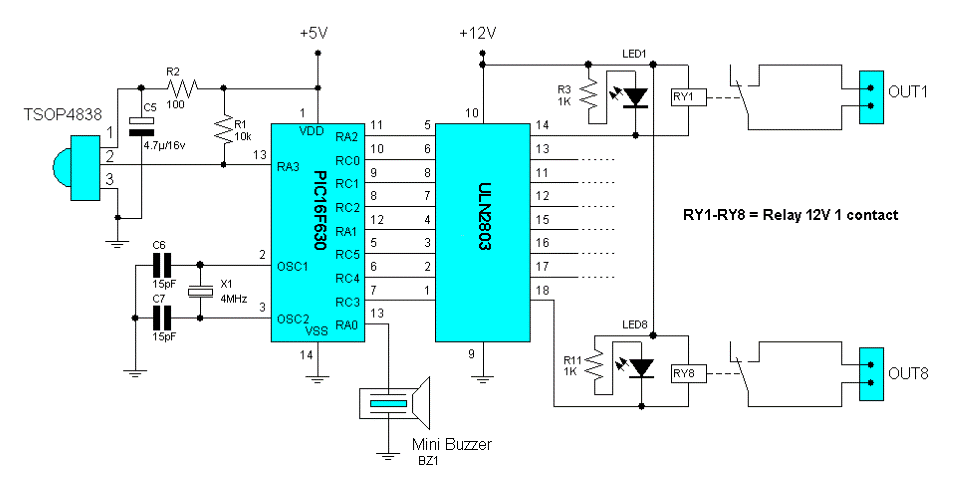

Приймач:< Як видно, схеми досить прості, що працюють на базімікроконтролерів PIC16F630, плюс невелика обв'язка. Ці контролерипрацюють однаково добре при живленні від 3 до 5 вольт, тому впередавачі використовується батарейка на 3В (у результаті япоставив 3 батареї по 1, 5В = 4, 5В, для збільшення ємності батареї), а на приймачі перетворювач 12В 5В.

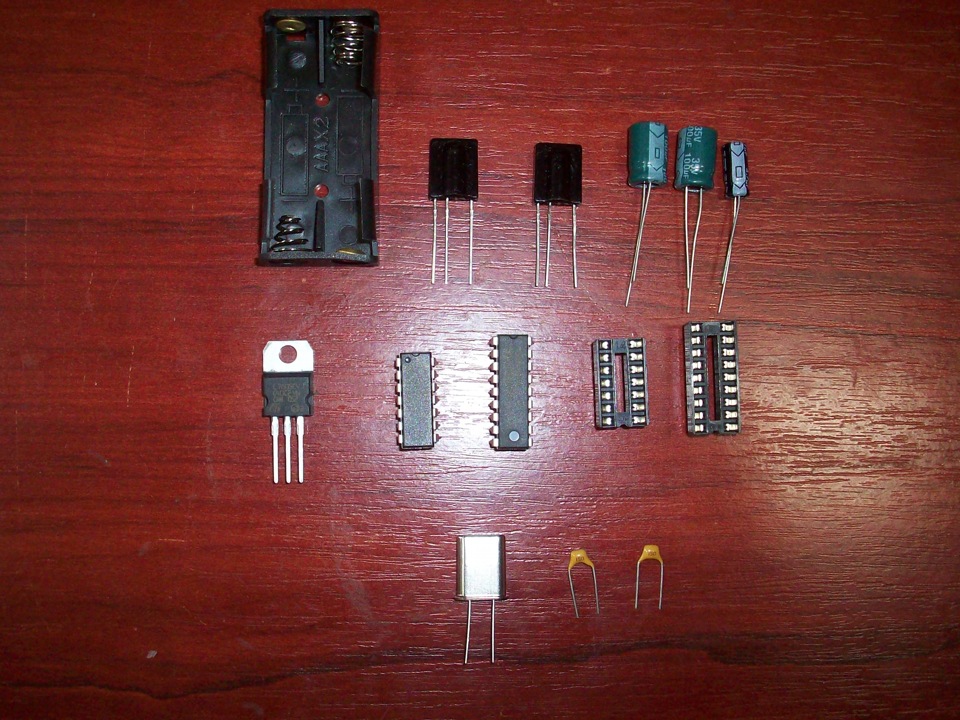

Ну а тепер справа за малим, втілити все це в життя; )Затарюємося всім необхідним у радіомагазині:
тут, звичайно не все, але велика частина
Отже, коротко про кожен з пристроїв.
Передатчик
Він буде розташовуватися в кермі, благо місця займає зовсімнебагато, хустка вийшла маленька. Складається з мінімумуробіт:контролер, кварц, пара конденсаторів, транзистор, роз'єм дляпідключення кнопок, роз'єм батареї, SMD-резистор та інфрачервонийсвітлодіод. Кнопки, як ви пам'ятаєте, розташовані на нижнійперетинці керма.
Монтаж робив на звичайній монтажній, такі продаються в будь-якомумагазині радіотоварів:

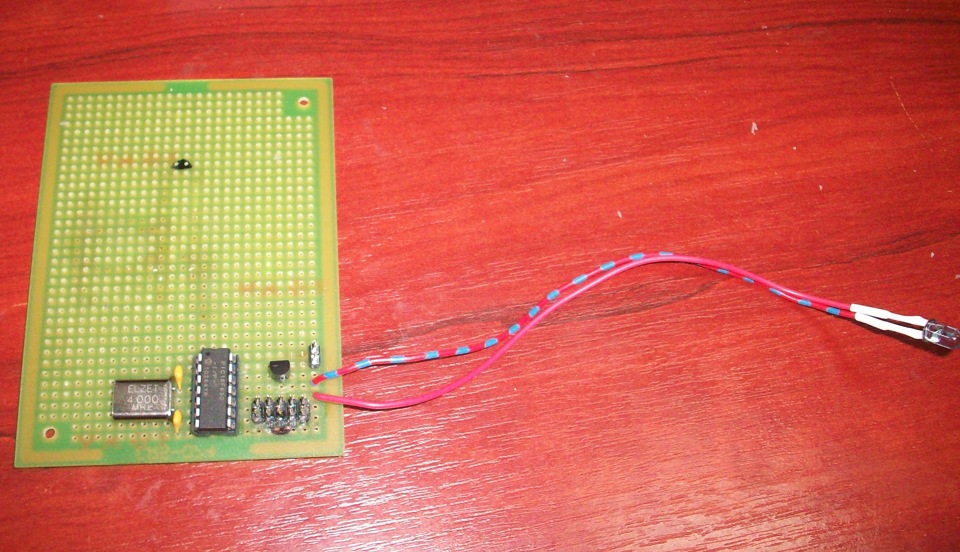

вигляд зверху
вигляд знизу<
Одразу обмовлюся, що струмообмежуючий резистор на вихідній схемі(R1=100 Ом) обраний занадто великий. Принаймні для такогосвітлодіода, як у мене. Він світиться блідо і сигнал часто недоходить до приймача. Вирішено було замінити на 30 Ом. Іншаріч!
Перетворювач напруги
На час випробувань приймач і передавач вирішив збирати на одній ітій же монтажці, у різний її кутах. А потім просто розпилятиїї.
Оскільки джерело живлення 5В потрібне виключно приймачеві, монтуємойого в тому ж місці, де буде і приймач.
схема ще простіше:перетворювач і чотири конденсатори. Після щепоставив і індуктивну котушку по входу, в якості фільтра. Складовінаступні:контролер, кварц, транзисторне складання ULN2803, триконденсатори, пара резисторів, інфрачервоний світлоприймач TSOP4838, роз'єм для підключення магнітоли та клем живлення відбортової мережі 12В.
вигляд зверху
знизу
Всі доріжки та пороводки намагався укладати якомога раціональніше іакуратніше.
Таким чином ми отримали приймач і передавач, готові до тестування, розташовані на одній платі:
< /p>
вигляд зверху
вид знизу
Програма — Прошивка
Дякую автору цього пристрою, що виклав не тільки hex- файли, щозашиваються в контролери, а й вихідники програми. Дето в тому, щовлаштування це замислювалося як вимикач. Тобто натиснули ви напередавачі кнопку - що-небудь підключене у вас до приймача (лампочка, телевізор, ворота і т д) включається. Натиснули ще разна неї - відповідний пристрій відключається.
Мені ж потрібен був трохи інший варіант роботи приймача. Необхіднобуло імітувати натискання на кнопку на голові магнітоли, тобтоприймач повинен видавати короткочасний імпульс:замкнув контакт напівсекунди і розімкнув відразу. Довелося лізти в програму, розумітися на коді. Програміст я слабенький, тому пару вечоріввитратив, але свого домігся. Тут же виникло ще одне питання. Яписав у минулій частині про енкодер і складнощі, пов'язані з ним.Так ось, тепер у мене руки розв'язані =) Контролер може генеруватиімпульси будь-якої довжини та послідовності. Тепер мені немаєнеобхідності собачити в кермо регулятор гучності у виглядіенкодера.Досить натиснути кнопку і контролер сам згенерує необхіднупослідовність імпульсів, що імітує поворот енкодера. Так я йзробив:прив'язав у програмі приймача до сигналів від двох кнопокпотрібні послідовності (відповідно "голосніше" та "тише") і забувпро регулятор, як про страшний сон; )
Для прошивки мікроконтролерів необхідні спеціальні програматори. Їхє безліч, як готових виробів, так і нескладних схем длявиготовлення вручну.
У програму передавача змін не вносив. Позаду. Залишаєтьсяпідключити магнітолу до приймача і випробувати. На вихідній схеміяк комутують пристрої передбачені реле на 12В. Оскільки комутуватимені необхідно зовсім малі струми (міліампери), вирішено невикористовувати релюшки, а комутувати безпосередньо транзисторами змікросхемки ULN2803. Вона є нічим іншим, як набором транзиторів, які відкриваються, як тільки отримують відповідний сигнал відконтролера. Пам'ятаєте, я вивів контакти потрібних мені кнопок зголови магнітоли? Їх я й почепив безпосередньо до цієї мікросхемки.Через роз'єм звичайно. Не вдаючись до подробиць скажу, що однурелюху мені таки довелося використовувати, інакше кнопка Play/Pauseне хотіла працювати. Ну і гаразд, одна — не вісім.
У результаті моя випробувальна монтажка набула наступноговигляду:
вигляд зверху
вигляд знизу
На котушку реле почепив зворотний діод, який садитиме на собізворотні струми.
Все перевірив — працює! УРА! УРА! УРА!
Тепер залишилося акуратно розпилювати хустку і отримаємо дваповністю завершені пристрої. :
і приймач
ІК приймачок винесений на подовжувачі
>
У наступній частині фінальна стадія - установка в машку, переробкакнопок на кермі, ну і відео роботи мультикерма! мою повість докінця!
Посилання на прошивку
Дякую за увагу! >
