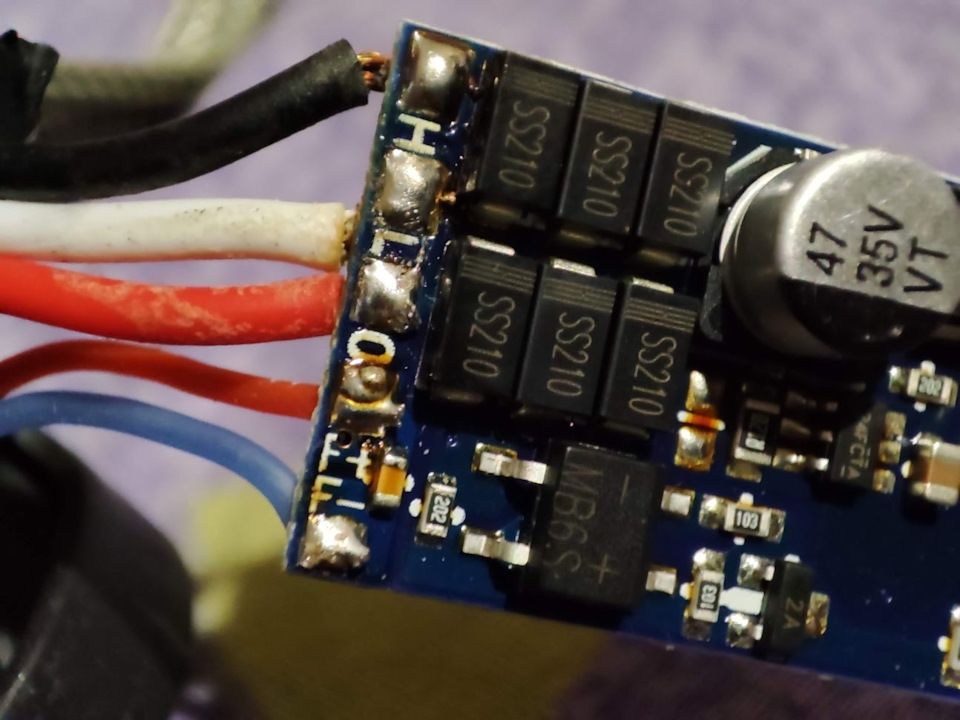

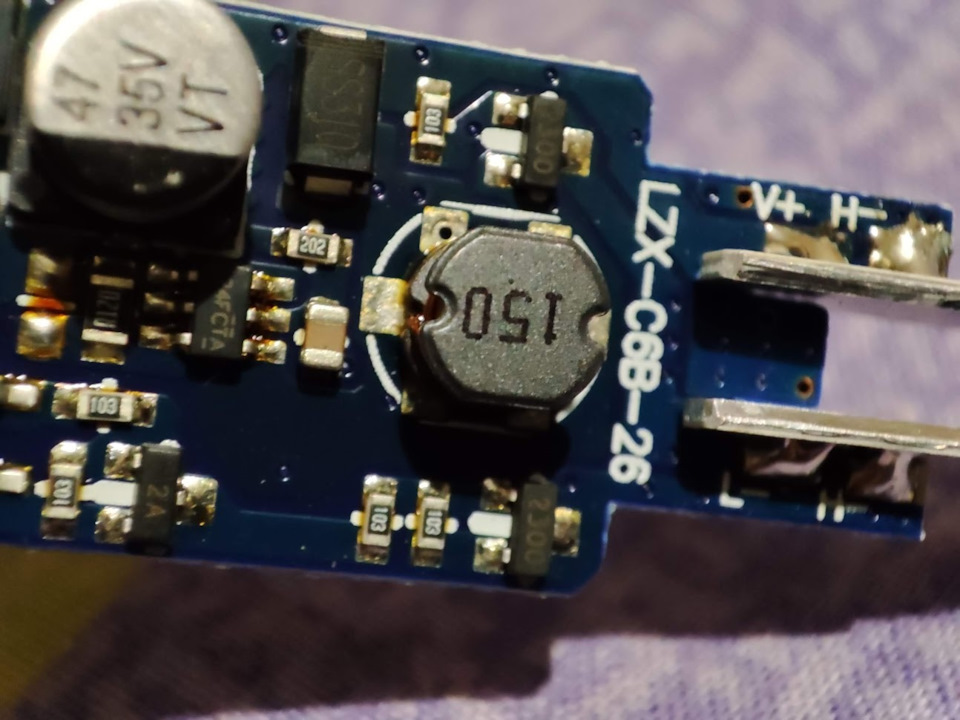

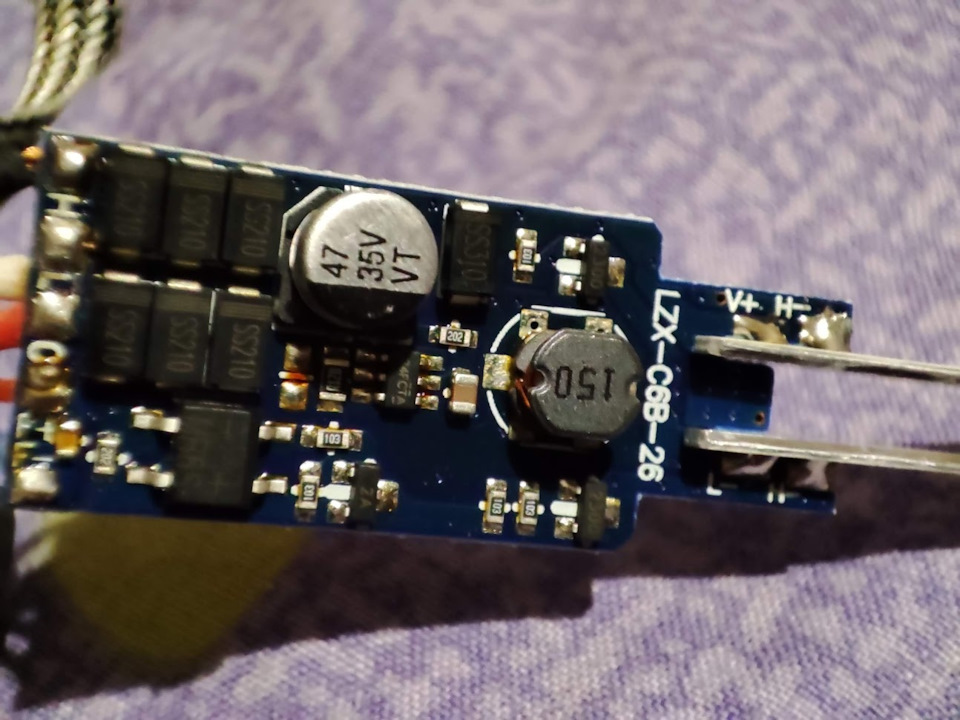

_ перевіряв, але зауважив, що на ближньому кристали діодівусередині "соплі" блимають:яскравість змінюється, то одні кристалияскравіші, то інші. У зв'язку з цим виникає питання:а щодихне? Діоди, чи щось із керуючої електроніки? Схему дивився, наскільки мені мої пізнання дозволяють, але нічого цікавого крімдіодів шоттки, діодного мосту і транзиторів нічого не знайшов.Якщотам там дихне — куди дивитися? просто кристали дергадували і відтого яскравість плавати почала? Запчастини на фото:SS2101
Схожі записи
Прочистив дросель і антибавовну + квест для уважних
Прочистив дросель і антибавовну + квест для уважних
6
Коментарі20
Світлодіоди вигоріли з ймовірністю на 90% через те, що китайці не ставлять їх на термопасту. Ось на нові посилання aliexpress.ru/item/329283...
Дякую, знаходив вже. Шкода, що у продажу скрізь тільки плати з COB (сопля). У мене зараз коштують дорожчі лампочки, теж C6, але з CSP (комірчасті) - так вони і світять яскравіше, і дають більш чітку СТГ. Як підозрюю, це тому, що геометрія випромінююч...
Ну як варіант, подати на діоди їхню робочу напругу безпосередньо від лабораторника і перевірити як вони будуть поводитися.
Ти геній) Я вже збирався плату дзвонити, схеми шукати. А про те, що для початку можна ж просто подати на контакти ближнього 9-10 В або скільки там треба, як то навіть на думку не спало)
Тільки робоча напруга у діодів може бути і не 9-10 вольт. Вони можуть і від меншої напруги працювати, а схема перед ними може просто знижує і стабілізує напругу. Тому я і сказав, що від лабораторника подати плавно, щоб діоди не спалити.
Я на алі шукав плати з діодами (вони продаються для C6) - там натикався в описі, що потрібно на кшталт 9-10 1200 мА.
Я цим китайцям не довіряю. Вони як напишуть …, а за парканом дрова лежать.
Тільки струм обмежити резистором, а то точно їх доб'єш
Дякую, спробую. Залишилося тільки згадати, як розрахувати приблизний номінал опору, якщо дані діодів невідомі)
Перемінника на 5 ком буде достатньо, тільки крутилку дуже плавно крутити потрібно буде від 5 ком до 200 Ом приблизно. На максимум діоди запалювати все одно не потрібно, тільки працездатність перевірити )
Дякую, спробую звідкись виколупати.
Якщо на них дійсно струм більше ампера, про який змінник мова?
Ток самих світлодіодів більше ампера? Та гаразд. Візьмемо світлодіоди філіпс, номінальний струм роботи 350 або 700 мА. потужні світлодіоди. Фраза «на максимум діоди запалювати все одно не потрібно» пройшла повз, так?
там не потрібен був би такий драйвер, вистачило б стаба в корпусі то220, змінник закоптить вже на 100мА при 12 ст.
Text Горить так, що табір, що йде в небо, позаздрить, ага. Тільки чомусь працює. Лінійник з 12-14,8В на 3В зі струмом навіть 200 мА - це фантастика і чудеса охолодження. То220 на собі мб і розсіює 2Вт з величезним радіатором, але повний струм лампи н...
Хочете сказати на вашому зміннику падіння напруги 9 вольт і він зі своїми 200 мВт потягнув струм в 200 мА?) Лінійники типу lm317 тут не застосовуються з-за ККД і струму, при потужності світлодіодної лампи в 40 ват це більше 3 Ампер.Звідки взялися 300...
Хочу сказати, що на моєму зміннику падіння 9В при струмі 200 мА і він живий.Ну давайте ще раз порахуємо. Є світлодіод. Один. На ньому падіння напруги 3В номінальне. Не буде. Харчується струмом 350мА. Це дані з скидав вище. один кристалик.На платі так...
Світлодіоди при напрузі в рази меншій від номіналу так то світять. Буде час спробую попалити китайські змінники, наскільки я пам'ятаю радянські таких знущань не любили, хоча вони потужніші за номіналом.
Не хочу вас розчаровувати, але перед впевненими заявами вивчіть матчасть щодо ВАХ-світлодіода, на якій чорним по білому буде зображена залежність падіння напруги від струму, що протікає. А якщо на всякі вахи-вихи дивитися не хочеться, подивіться на к...
Де то ролик щойно днями траплявся як за паянні вони світилися, і я в принципі сам скільки разів бачив як світять від щупів мультиметра.
