Всім добрий день!
Нещодавно помер мій зарядний пристрій "згорів". Справа була так -був встановлений запобіжник на 30А, замість штатного на 10А, і підчас короткого замикання — він витримав, а от зарядне "згоріло".

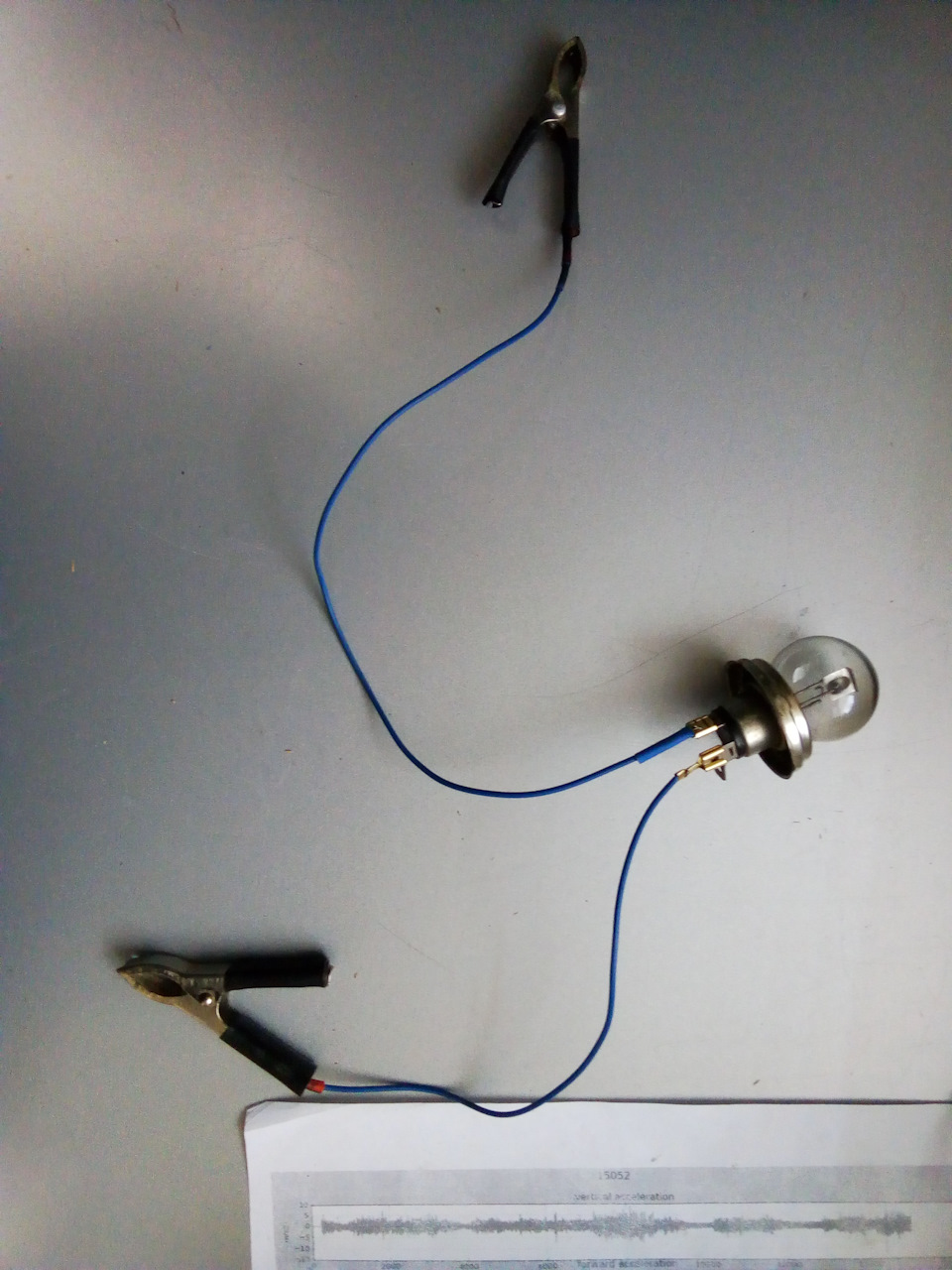

Одного разу на ютубі побачив як із блока живлення ноутбука задопомогою підручних засобів зробити зарядне для акумулятора., алезапрацювало. Основне завдання при збиранні такої схеми знизитинапругу на блоці живлення до 13-14 ст, тому що він видає 19 стВирішується послідовним підключенням звичайної автомобільноїлампочки ближнього-далекого світла.В моєму випадку вона валяласябез діла, от і знайшлося їй застосування. Послідовно лампочку (умене на 40/45 Вт). 2. Збираємо схему для дроту плюс — обов'язковоіз запобіжником, у моєму випадку блок видає 3.9 А, значить ставлюзапобіжник на 5А.

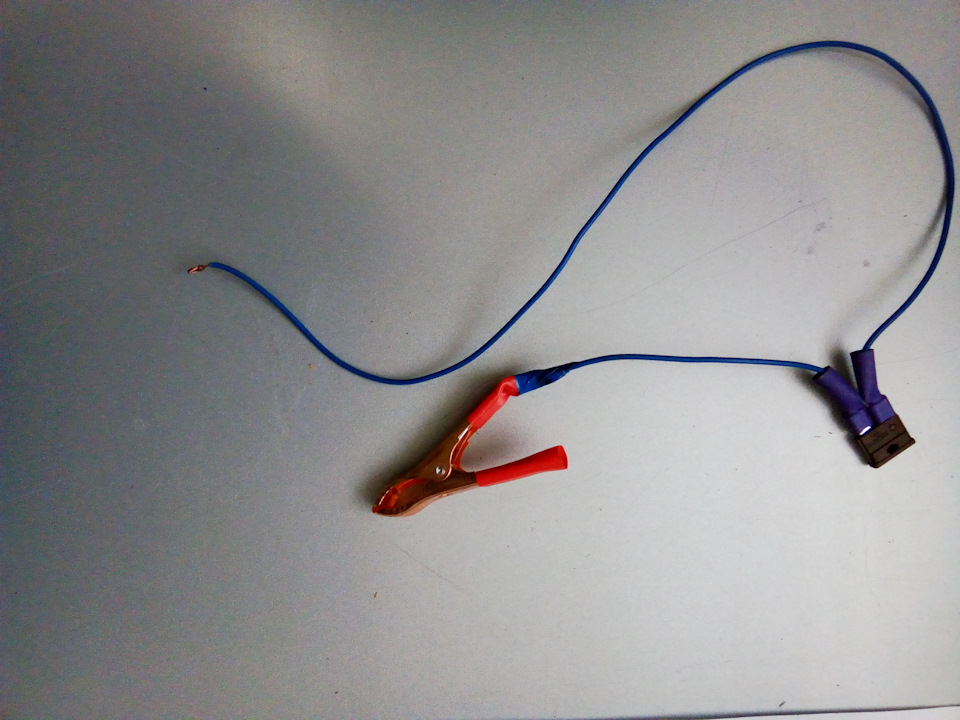

Схема дроту

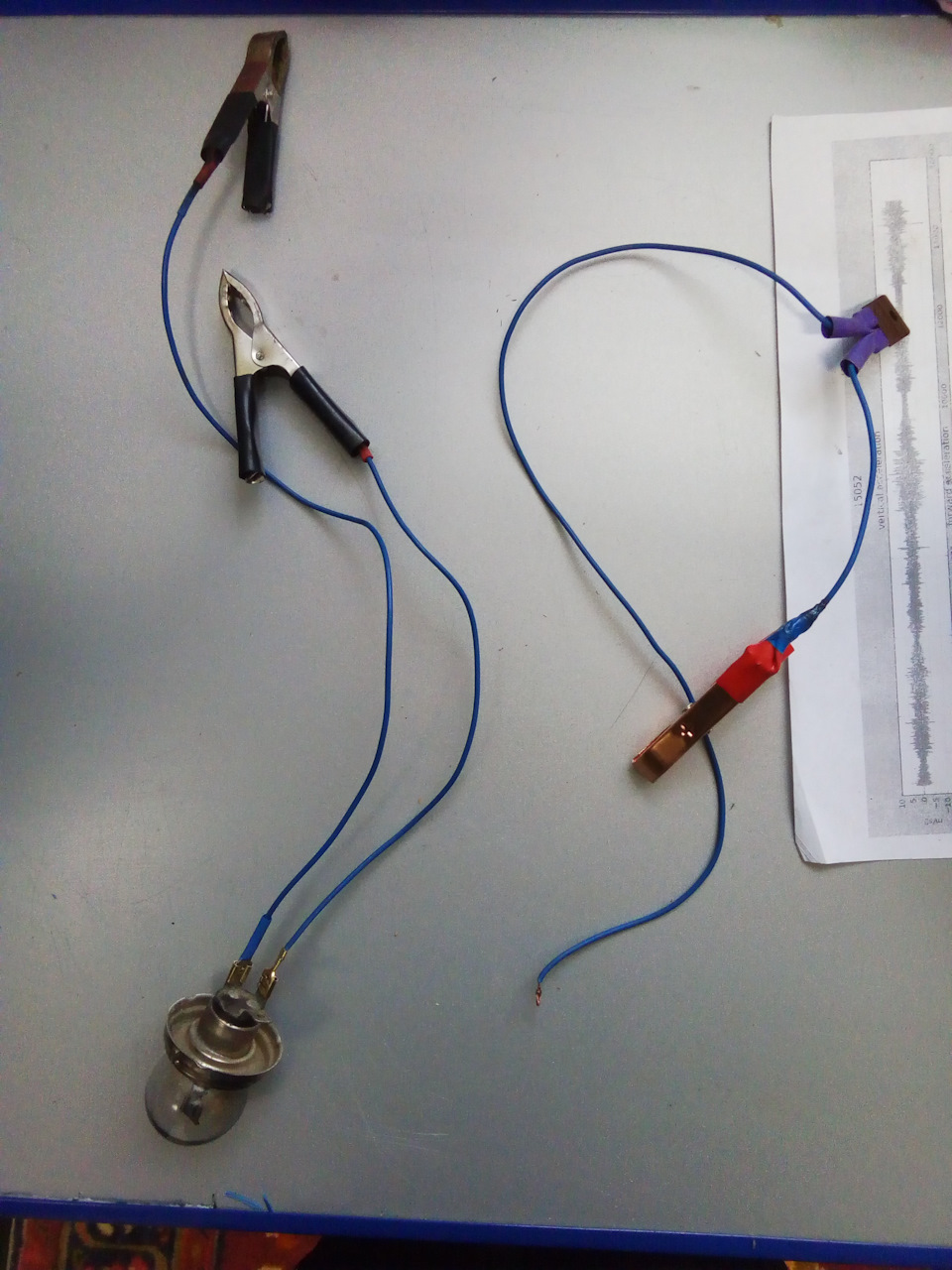

Обидва дроти разом

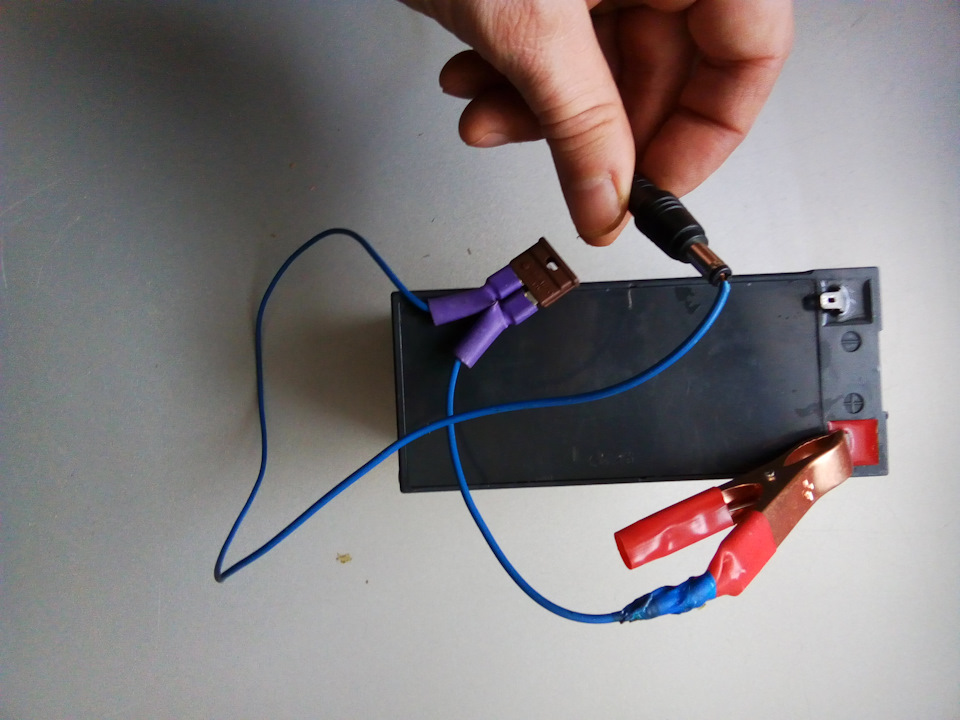

3. З'єднуємо плюсовий провід із штекером блоку живлення (плюсвставляємо всередину)
Схема з'єднання

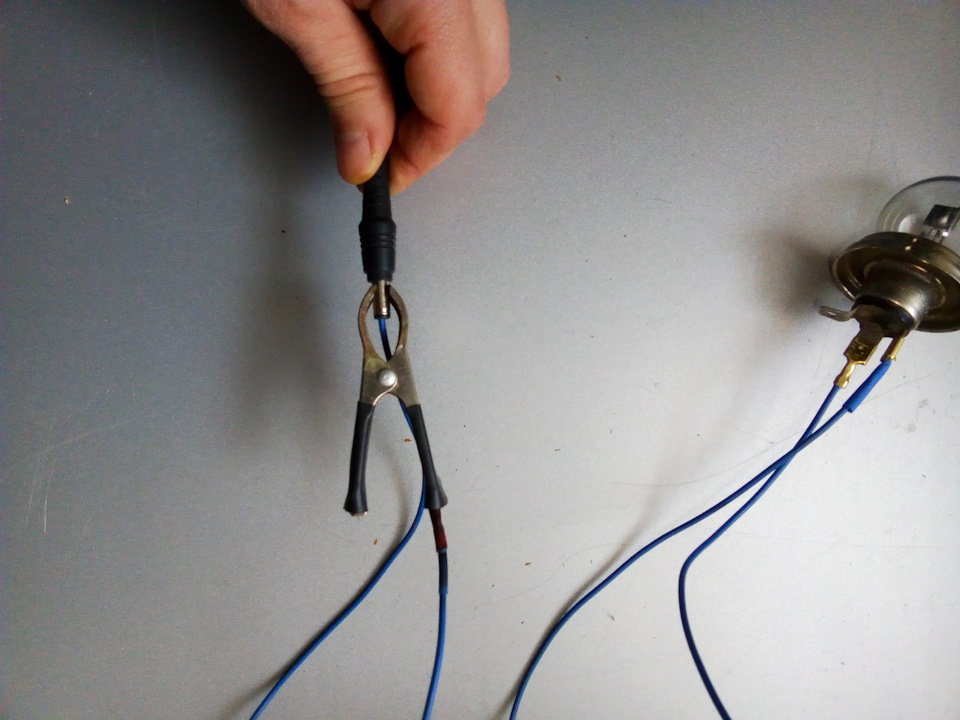

4. З'єднуємо мінусовий провід із стекером блоку живлення, длязручності я використовував "крокодильчик"
Схема з'єднання
Загальний вид схеми
5. Перевіряємо вольтметром напругу та працездатність схеми
Процес заряду акумулятора
Таким чином у моєму випадку, при заряді розрядженого до 11В, напруга склала 13.6 В.
Вже зарядив так один акумулятор, все ок.
Всем Світу та якісних запчастин!
Коментарі6
Прикольно, у мене якраз валяється зарядне від ноутбука. Було б взагалі шикарно якби можна було зробити регулювання напруги
а точно, не уважно читав, не в мене зарядив до більш ніж 12.6в
Я собі подібне зробив з джерела бемперебійного живлення. У принципі норм, але акум, що повністю сів, більше ніж до 11,7 не заряджає.
у мене акум сів до 11.0 і зарядив
я до того що повного заряду не вдасться домогтися, але з іншого боку АКБ не закипить якщо про нього забути)
Відмінно вийшло.
