Приладова панель ГАЗ 3110 RAR AP 60.3801. Боротьба з підсвічуванням.

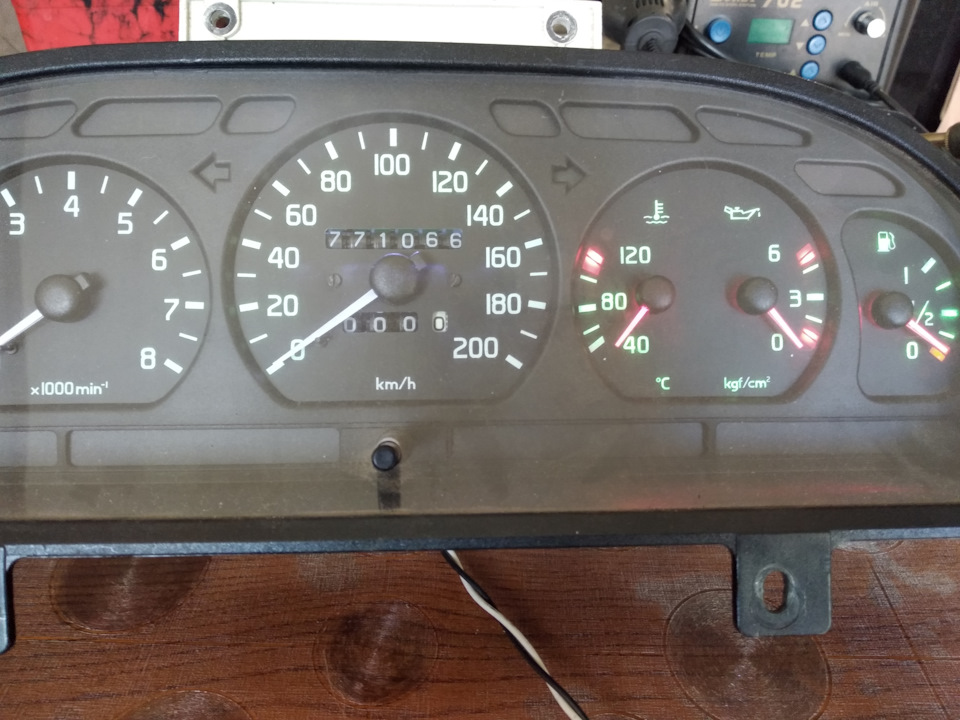

З моменту встановлення цієї панелі приладів мене просто вибішувалодві речі:відсутність амперметра і закінчена підсвічування. Якщо допершої руки поки так і не дійшли, то з другим довелося таки щосьдумати, бо користуватися їй після рідної приладки 2410 було простонеможливо.У темний час доби світло б'є прямо в харю, і нічого невидно.А з урахуванням ще й далеко не кращого зору, доводитьсядосить тривалий час концентрувати погляд на якомусь індикаторі, щобоцінити його свідчення Про показання одометра взагалі говорити недоводиться, тому що у вікні, де мають бути чітко видно цифри, мимаємо спрямований промінь світла, спрямований прямо в око, загалом, треба щось вирішувати. Чим щось робити, довго намагався зрозуміти, як усунути цей недолік і намагався знайти в мережі готові рішення.Зготовими рішеннями виявилася засідка, так як народ в основному аботулить всередину корпусу світлодіодні стрічки (значно підвищуючи ібез того пристойну яскравість, ніж ще більше посилює цю проблему), або тупо розважається, прикрашаючи циферки різними кольорами абозмінюючи малюнки шкал. Та й для того, щоб зрозуміти, як подолати ценеподобство, теж щось одразу не задалося. Справа в тому, що тупоорганізувати таке саме підсвічування, як на рідній приладці 2410, не представляється можливим. Принаймні для мене. Тут і форма панеліінша і саме підсвічування задумана інакше (на просвіт). До того жна такі переробки витрачати гроші не було ні найменшого бажання. Врезультаті мозкового штурму спочатку було народжене завдання, апотім можливий алгоритм її розв'язання.

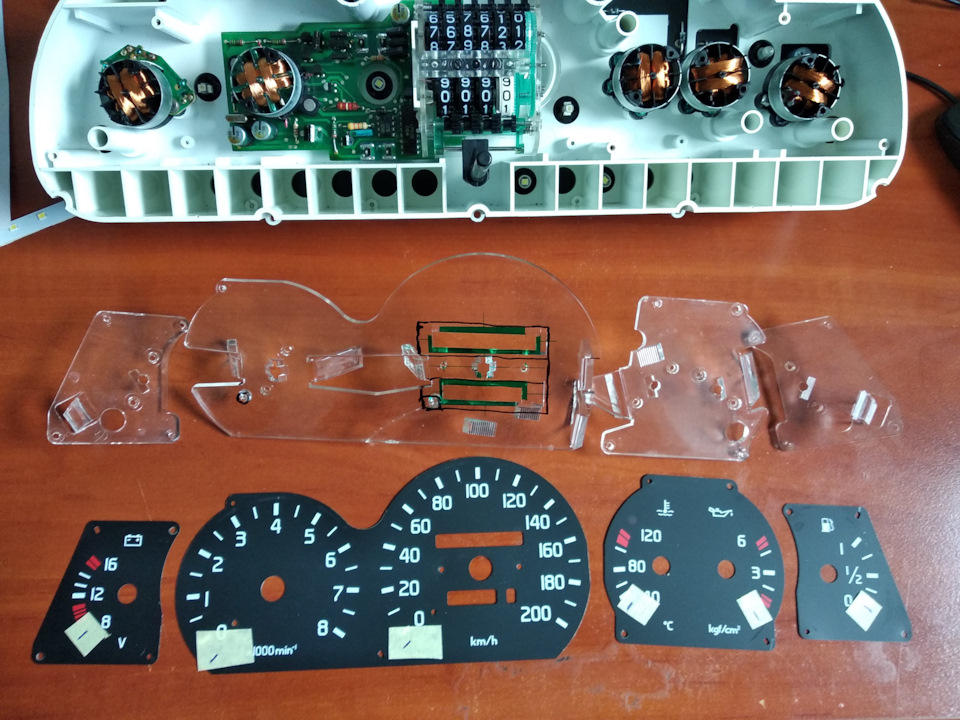

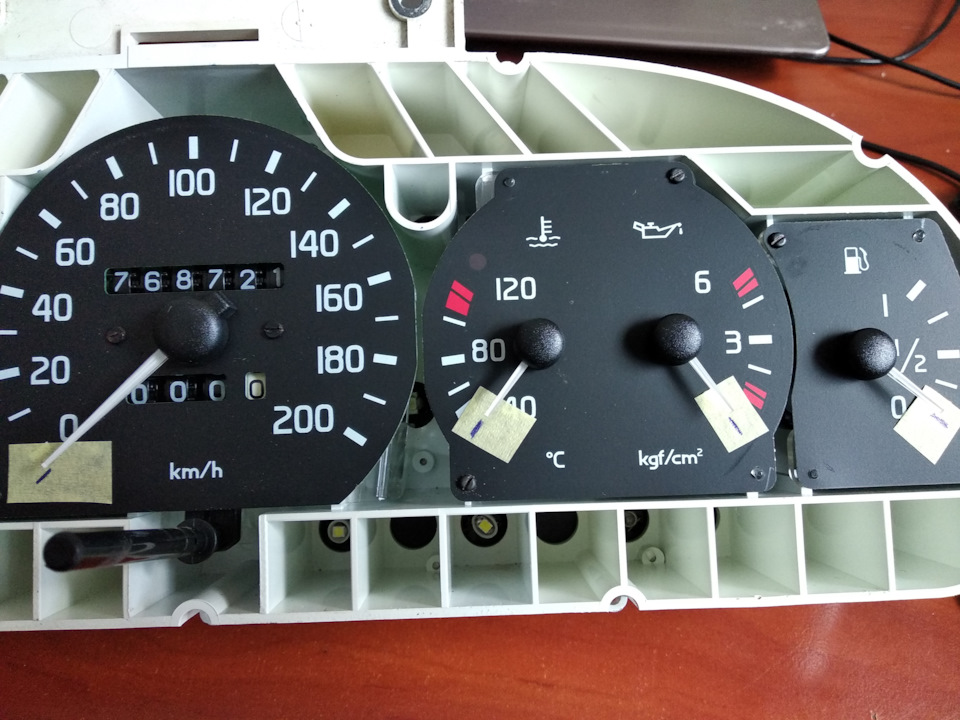

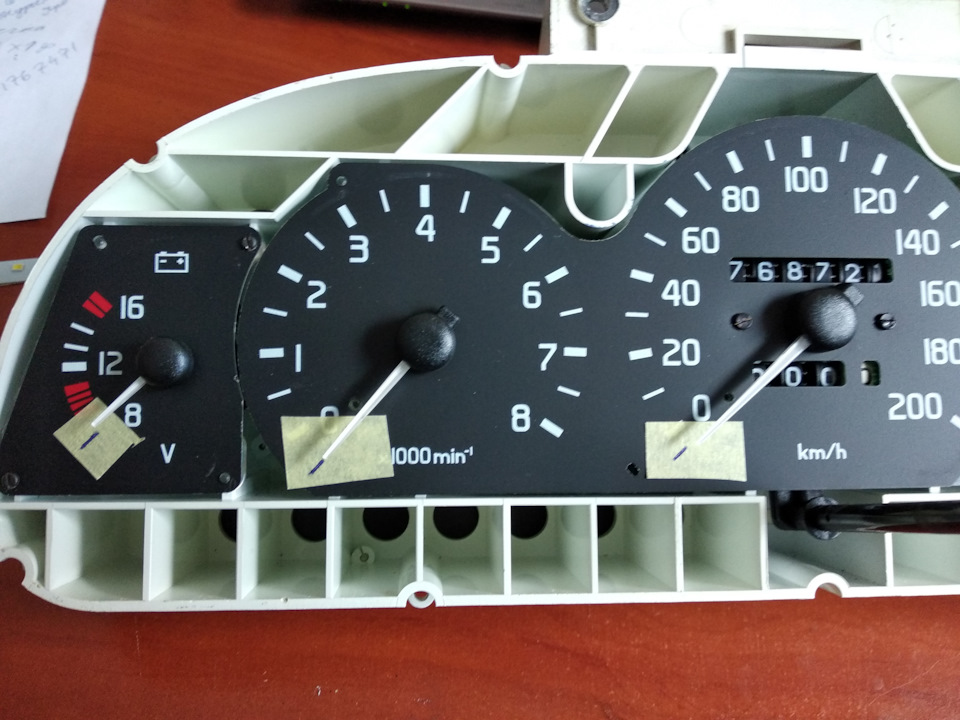

Суть завдання полягала в тому, щоб хоча б виключити попаданняпроменів світла у всі щілини, крім корисних ділянок шкал, а такожзабезпечити підсвічування коліс одометра виключно з "зовнішньої"сторони, щоб видно було тільки відбите світло. Але в даній приладці "в чистому вигляді" вирішити таке завдання неможливо. Вся внутрінкаскладається з білого корпусу та прозорих деталей, які в сумі даютьвідображення та заломлення світла таким, що не підлягає описужодною наукою. Але подітися нікуди, треба з чогось починати.Довелося кілька разів розібрати приладку, щоб усе добре оглянути, зняти розміри і придумати, зрештою, в якому напрямку копати.

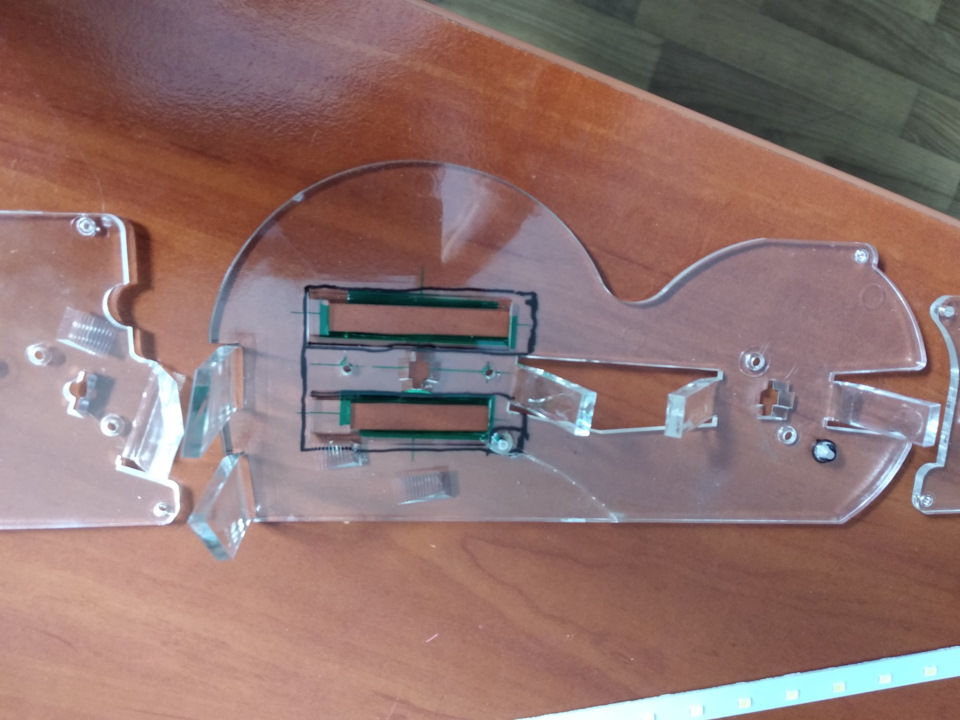

Ну а далі пішло-поїхало. Насамперед видаляємо ось це неподобство, іменоване недосвітоводами:Задум, можливо, міг би вважатися інепоганим, але тільки реалізація не витримує ніякої критики. Такіречі вимагають дуже точних розрахунків, а при виготовленні повиннабути передбачена багатошарова структура, і відповідні деталіповинні мати спеціальну лазерну насічку, що забезпечуєперенаправлення та розподілення світла, що походить від лампочок.Але це вже інша тема.Просто викидаємо це оргскло і забуваємо пронього назавжди.
Далі вимірюємо товщину скла, щоб визначити доступну "ширину полядіяльності". У нашому розпорядженні виявилося цілих 3 мм. Не густо.Але пробуватимемо.
Вся подальша процедура зрозуміла по картинках, тому описувати тутособливо нічого.

Варто лише згадати про деякі дрібниці. Були виготовленідруковані плати, на які були наліплені світлодіоди від дохлих "денних ламп" (яких купа збиралася на роботі). Через їхню шаленуяскравість драйвери для світлодіодів не використовував. Включеннячерез резистор, що гасить. Причому, для кожного світлодіодавикористали свій резистор. Таке рішення було прийнято з тихміркувань, щоб можна було використовувати світлодіоди різногокольору, які були б встановлені у відповідних місцях. Щоправда, цього не знадобилося, всі білі так і залишилися на своїх місцях.Щоб знизити до мінімуму яскравість і продовжити світлодіоди життя, було обрано струм близько 4 mA. У лампі струм був близько 50 mA, тому можна вважати, що світлодіоди будуть вічними.
Для розв'язання цієї проблеми в хід пішла тонувальна плівка чорногокольору., але потім стало ліньки. Трафарети були обклеєні з обохбоків плівкою, що забезпечує ізоляцію. За підсумками весь бутербродскладається з плати, трафарету і матової плівки (від тих же ламп), в нахабну вирізану ножицями. Навіть камера телефону не хочефокусуватися при включеному підсвічуванні, що ще раз підтверджуєтой факт, що підсвічування "на просвіт" і близько не стоїть поряд зпідсвічуванням "на відображення". Реально приладка виглядає, звичайно, гідніше, ніж на цих фото.
Ну й пара слів за результатом. Як і передбачалося, повністю досягтибажаного результату поки що не вдалося. По-перше, тонка матоваплівка явно на 100% не справляється зі своїм завданням, оскількивона дуже тонка і лежить практично на поверхні світлодіода, а восередках при цьому помітна різниця освітленості. Її бажано будезамінити на щось товстіше (є запас ще майже півтора міліметра).Треба якось на дозвіллі поекспериментувати з іншими матеріалами. Апо-друге, з'ясувалося, що світлодіоди підсвічування одометра требатаки затемнити плівкою (я їх залишив не прикритими) або взагаліпофарбувати в зелений колір. Це теж усунуто. Натомість теперчитання показань одометра, порівняно зі стоковим варіантом, — небота земля!
