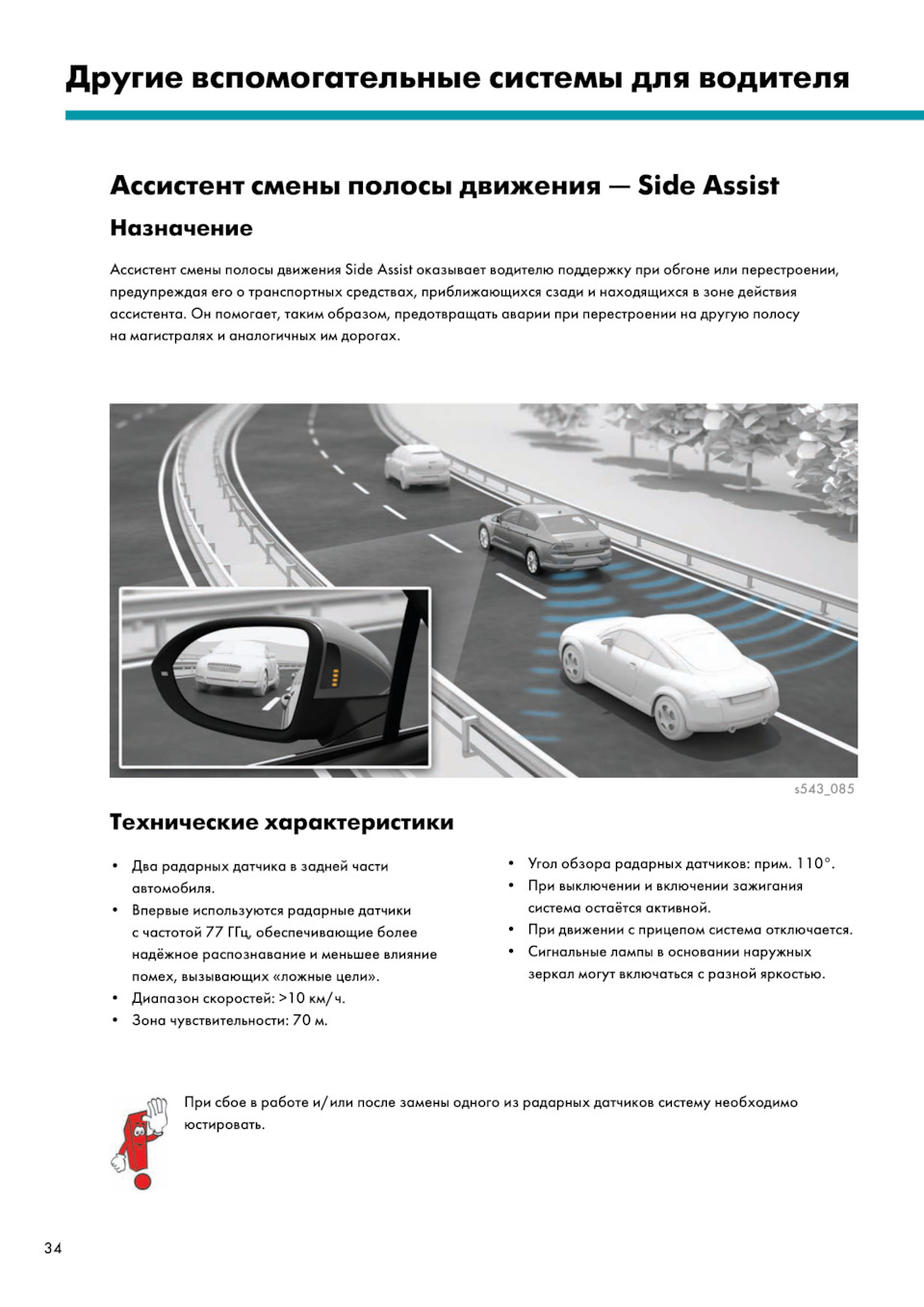

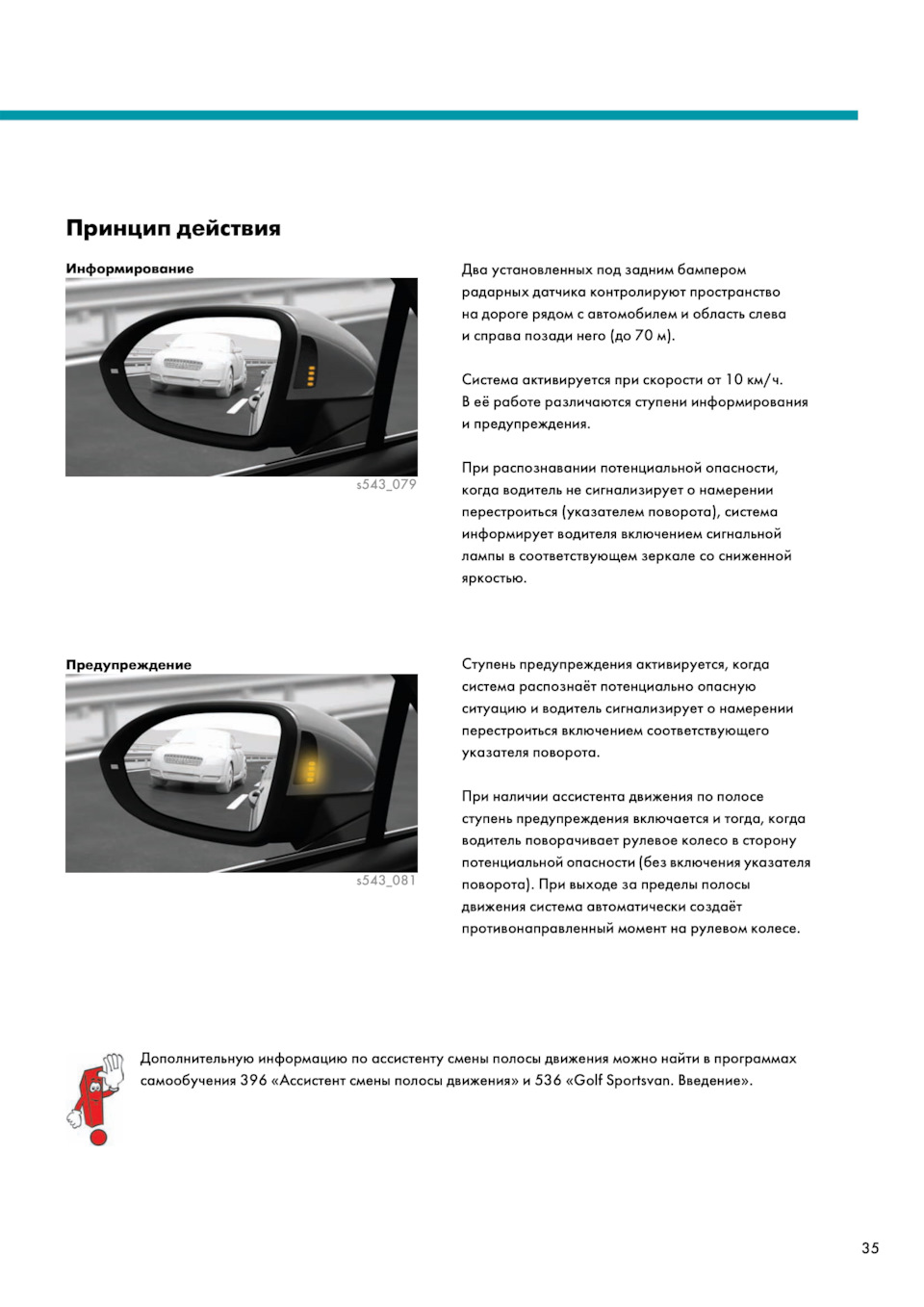

Спочатку небагато теорії:BSD — Blind Spot Detection (Side Assist) –функція контролю сліпих зон<
та аналогічних їм дорогах.

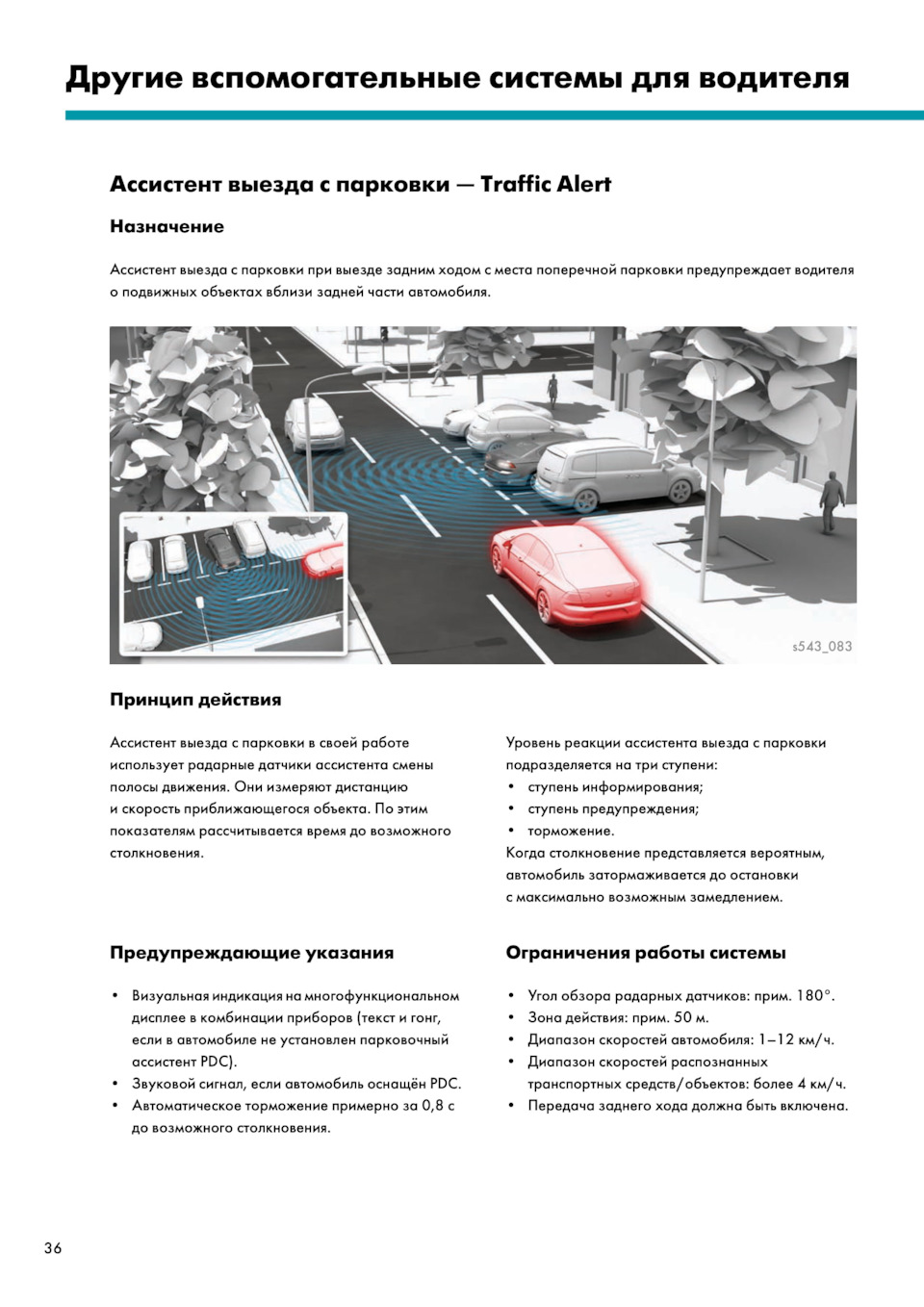

RTA — Rear Traffic Alert – асистент виїзду з паркування
Ассистент виїзду з паркування при виїзд заднім ходом з місцяпоперечного паркування попереджає водія
про рухомі об'єкти поблизу задньої частини автомобіля.
з обмеженням заливки до 30 фотографій в один запис Установка будерозділена на кілька частин. Майже рік готувався для встановленняцих асистентів, бентежило те, що на дорестайл NMS задні радариніколи не ставилися — отже, кронштейнів для них і місць на кузовіавто не було. Пригледів кронштейни і від Гольфа і від Джетти, інавіть сам хотів їх зробити з металу, але все ніяк руки недоходили. А ти точно впевнений, що кронштейни від рестайлу непідійдуть до нас на авто? "точно" - відповів я, вже багато разівперевіряючи цю інформацію. Але цього разу мені вже не давалоспокою. Закрався якийсь сумнів, чи що.
Почав я на американських аукціонах дивитися рестайлові пасати зпошкодженнями ззаду, щоб вони були зі знятими задніми бамперами.Дивився, дивився, зберігав фотографії. І все-таки вони однакові.Задня частина авто рестайлу була віч-на-віч з дорестайлом. Ось тутто все і почалося.
Швиденько замовив кронштейни:
561971301- лівий
561971301A- правий

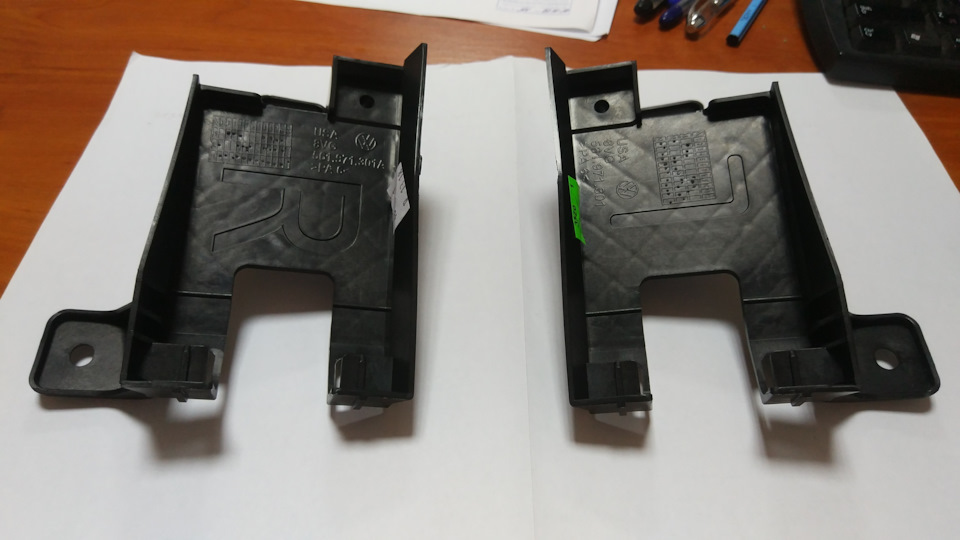

Кронштейни задніх радарів
Самі радари були придбані вже давно:
5Q0907685B- лівий SLAVE
5Q0907686B- правий MASTER

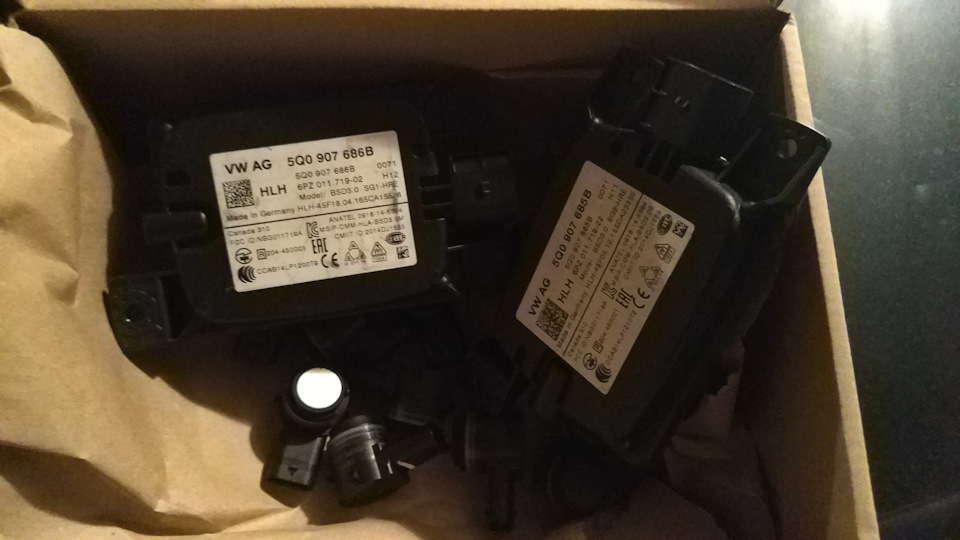

Радари Side Assist
Проведення для них зробив сам.
Проведення в процесі виготовлення
Джгут між радарами майже готовий
Джгут від заднього бампера по салону
>
Все було готове до встановлення. І ось настав той день.
Всі роботи проводив разом із дуже гарною людиною, спецмалістомсвоєї справи Igr-ua.
Зняли задні ліхтарі
Зняли задній бампер
Оглядаємо місця кріплення кронштейнів<
Свердлимо отвори для закладних гайок і впресовуємо їх у кузов
Встановлюємо кронштейни з радарами
< /p>
Підключаємо радари між собою заднім джгутом
Радари з'єднані між собою
Заводимо джгут з-під заднього бампера в багажник для подальшоїпрокладки по салону Ставимо задній бампер на місце. Ззаду нам вженічого робити не потрібно
Схема підключення на двох фото:
Після підключення до бортової мережі в гетеві ставимо галочку в 3С.Підключаємося і бачимо новий блок Запчастини нафото:5Q0907686BЗапчасти на фото:01011102, 5Q0907686B Кодуємо, заливаємо параметрію за допомогою VCP. Спочатку залили параметріювід Passat NMS — все працювало, але динамічне калібрування ніяк нехотіло накопичуватися. 100%. Радари повністю відкалібрувалися.
На приборці з'явилися два нових асистента.
Нові асистенти на приборці
У зв'язку з тим, що поки ще не встановлені нові дзеркала зіндикацією сліпих зон — використовується тільки функція RTA.попередженням стежити за рухом ззаду
Якщо система бачить, що неминуче зіткнення з об'єктом ззаду —відбувається екстрене гальмування автомобіля за допомогою блокуABS.
Дуже зручний і необхідний помічник. Вже багато разів допомагав.Зараз думаю:Як я раніше без нього обходився? Думаю, що це, напевно, поки що перший і єдиний Passat NMS (дорестайл) з цими асистентами.Ну принаймні на Драйві)))
У наступній частині буде описана установка дзеркал завтоскладанням, заміна дверних блоків на повні та підключенняіндикаторів сліпих зон у нових дзеркалах.< br/>
Ну і відео про те, як воно все працює, плюс як відображається цевсе на екрані магнітоли.
Продовження слідує. Чекаю, вже скоро маємо приїхати дзеркала. Новіповні дверні блоки вже приїхали
"нові повні дверні блоки вже приїхали
"нові повні дверні блоки вже приїхали
"нові повні дверні блоки вже приїхали
"нові повні дверні блоки вже приїхали
"нові повні дверні блоки вже приїхали
"нові повні дверні блоки вже приїхали
"нові повні дверні блоки вже приїхали
"нові повні дверні блоки вже приїхали
"нові повні дверні блоки вже приїхали
"нові повні дверні блоки вже приїхали
"підключаємося і бачимо новий блок Запчастини нафото:5Q0907686BЗапчасти на фото:01011102, 5Q0907686B Кодуємо, заливаємо параметрію за допомогою VCP. Спочатку залили параметріювід Passat NMS — все працювало, але динамічне калібрування ніяк нехотіло накопичуватися. 100%. Радари повністю відкалібрувалися.
На приборці з'явилися два нових асистента.
Нові асистенти на приборці
У зв'язку з тим, що поки ще не встановлені нові дзеркала зіндикацією сліпих зон — використовується тільки функція RTA.попередженням стежити за рухом ззаду
Якщо система бачить, що неминуче зіткнення з об'єктом ззаду —відбувається екстрене гальмування автомобіля за допомогою блокуABS.
Дуже зручний і необхідний помічник. Вже багато разів допомагав.Зараз думаю:Як я раніше без нього обходився? Думаю, що це, напевно, поки що перший і єдиний Passat NMS (дорестайл) з цими асистентами.Ну принаймні на Драйві)))
У наступній частині буде описана установка дзеркал завтоскладанням, заміна дверних блоків на повні та підключенняіндикаторів сліпих зон у нових дзеркалах.< br/>
Ну і відео про те, як воно все працює, плюс як відображається цевсе на екрані магнітоли.
Продовження слідує. Чекаю, вже скоро маємо приїхати дзеркала. Новіповні дверні блоки вже приїхали
"підключаємося і бачимо новий блок Запчастини нафото:5Q0907686BЗапчасти на фото:01011102, 5Q0907686B Кодуємо, заливаємо параметрію за допомогою VCP. Спочатку залили параметріювід Passat NMS — все працювало, але динамічне калібрування ніяк нехотіло накопичуватися. 100%. Радари повністю відкалібрувалися.
На приборці з'явилися два нових асистента.
Нові асистенти на приборці
У зв'язку з тим, що поки ще не встановлені нові дзеркала зіндикацією сліпих зон — використовується тільки функція RTA.попередженням стежити за рухом ззаду
Якщо система бачить, що неминуче зіткнення з об'єктом ззаду —відбувається екстрене гальмування автомобіля за допомогою блокуABS.
Дуже зручний і необхідний помічник. Вже багато разів допомагав.Зараз думаю:Як я раніше без нього обходився? Думаю, що це, напевно, поки що перший і єдиний Passat NMS (дорестайл) з цими асистентами.Ну принаймні на Драйві)))
У наступній частині буде описана установка дзеркал завтоскладанням, заміна дверних блоків на повні та підключенняіндикаторів сліпих зон у нових дзеркалах.< br/>
Ну і відео про те, як воно все працює, плюс як відображається цевсе на екрані магнітоли.
Продовження слідує. Чекаю, вже скоро маємо приїхати дзеркала. Новіповні дверні блоки вже приїхали
"при виявленні праворуч або ліворуч об'єктів, що рухаються, —приладка подає звуковий сигнал і відображає картинку зпопередженням стежити за рухом ззаду. Гальмування автомобіля задопомогою блоку ABS.
Дуже зручний та потрібний асистент. Вже багато разів допомагав.Зараз думаю:Як я раніше без нього обходився? Думаю, що це, напевно, поки що перший і єдиний Passat NMS (дорестайл) з цими асистентами.Ну принаймні на Драйві)))
У наступній частині буде описана установка дзеркал завтоскладанням, заміна дверних блоків на повні та підключенняіндикаторів сліпих зон у нових дзеркалах.< br/>
Ну і відео про те, як воно все працює, плюс як відображається цевсе на екрані магнітоли.
Продовження слідує. Чекаю, вже скоро маємо приїхати дзеркала. Новіповні дверні блоки вже приїхали
"при виявленні праворуч або ліворуч об'єктів, що рухаються, —приладка подає звуковий сигнал і відображає картинку зпопередженням стежити за рухом ззаду. Гальмування автомобіля задопомогою блоку ABS.
Дуже зручний та потрібний асистент. Вже багато разів допомагав.Зараз думаю:Як я раніше без нього обходився? Думаю, що це, напевно, поки що перший і єдиний Passat NMS (дорестайл) з цими асистентами.Ну принаймні на Драйві)))
У наступній частині буде описана установка дзеркал завтоскладанням, заміна дверних блоків на повні та підключенняіндикаторів сліпих зон у нових дзеркалах.< br/>
Ну і відео про те, як воно все працює, плюс як відображається цевсе на екрані магнітоли.
Продовження слідує. Чекаю, вже скоро маємо приїхати дзеркала. Новіповні дверні блоки вже приїхали
Коментарі13
Добрий вечір, теж володію Passat USa 2016 Sel, з помічником виїзду з паркування і з дзеркалами з підтримкою сліпих зон. Помічник виїзду з паркування працює, але коли в налаштуваннях включаю сліпі зони комп видає помилку і вирубується обидва функції. ...
Млинець яка крутотень. Тепер реально хочу нові дзеркала змусити на повну. Круто що є такий блог з такими людьми. Цікаво, чи реально взяти оригінальну проводку? Чи вона цілком у джгуті з іншими проводами? І гейт змінювався?
Оригінальної проводки не буває. Вона джгутується. Можна на алі взяти проводку для гольфу 7 і трохи доопрацювати. Там все просто. Гейт змінювався ще давно. Для цього асистента потрібна підтримка шини Can-Extend
Цікаво дізнатися про бюджет доробок
Все досить бюджетно. Радари можна взяти комплект за сотку з невеликим баксів, кронштейни по 350 гривень. Дзеркала повні з автоскладанням нові 200 баксів комплект
Дзеркала від b7 europa підходять?
2 питання1. Що за програма для смартфона?2. Де брали параметрію нмс та джети?
1.Obdeleven - пристрій в OBD роз'єм і програма до нього.2. VCP оригінальний
У тебе параметрія не від джети, а від скаута)))
Ааааа. Точно. Забув. Зараз виправлю)))
І радари ми перешили у версію С
Точно. Зовсім щось пам'ять відшили )
2. ось фото з параметрами для сайдів версії С у VCP. без видимих причин)
