Встановлення асистентів BSD та RTA. Частина 3. Індикація сліпих зон

Щось затягнулася вже розповідь про асистентів BSD і RTA. Пора йоговже закінчити.
У першій частині я розповів про те, як встановити радари тапідключити їх.
/>
У другій частині я розповів як замінити дзеркала на повні зіндикацією.
У цій частині я розповім як підключити саму індикацію сліпих зон удзеркалах і як це все взагалі працюватиме і виглядатиме.
>

Після встановлення та підключення самих радарів під заднімбампером авто дроти на індикацію були проведені до правої та лівоїпередніх стійок авто.
Після заміни дзеркал залишилося тільки підключити дроти від радарівдо світлодіодів індикації у зовнішніх дзеркалах.

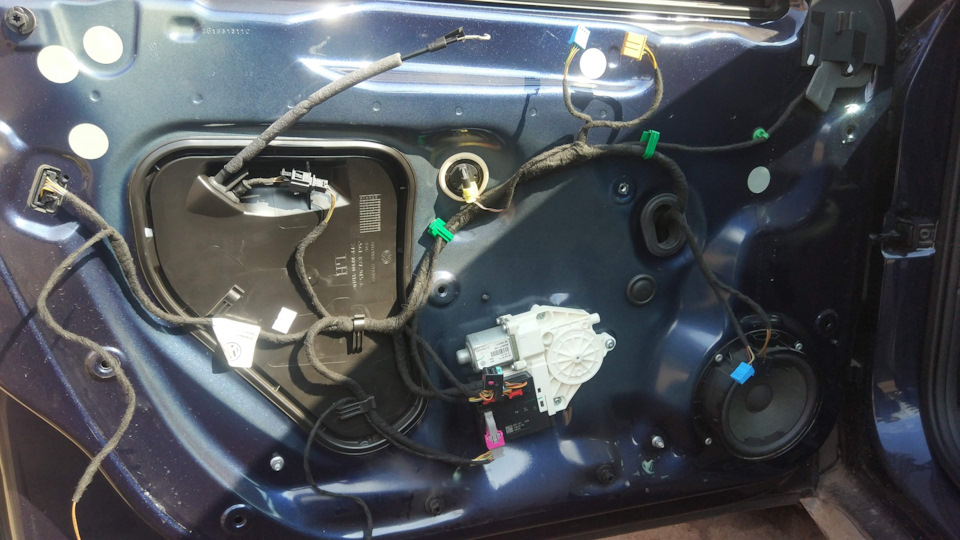

Для цього, попередньо, ще при заміні дзеркал і блоків у передніхдверях був витягнутий джгут дверної проводки.

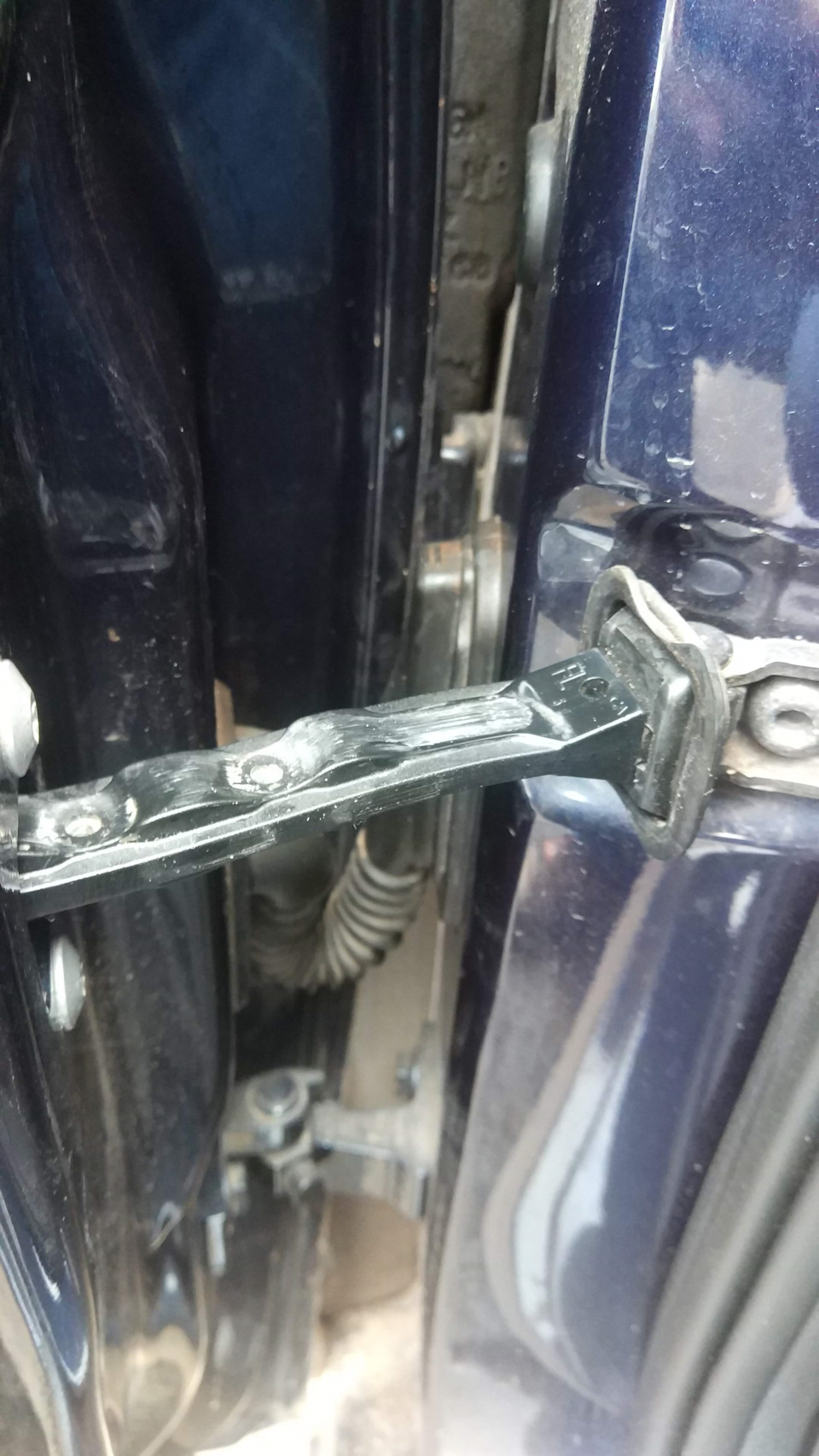

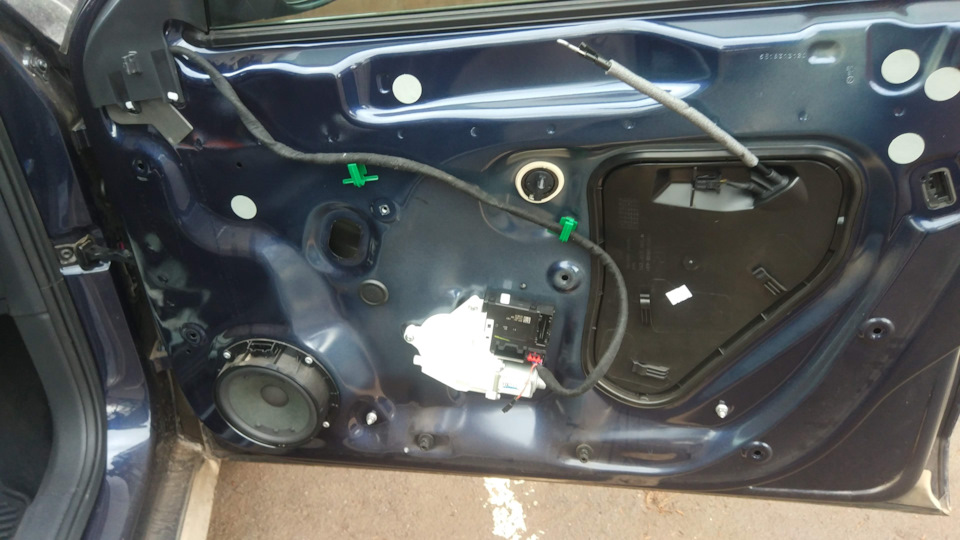

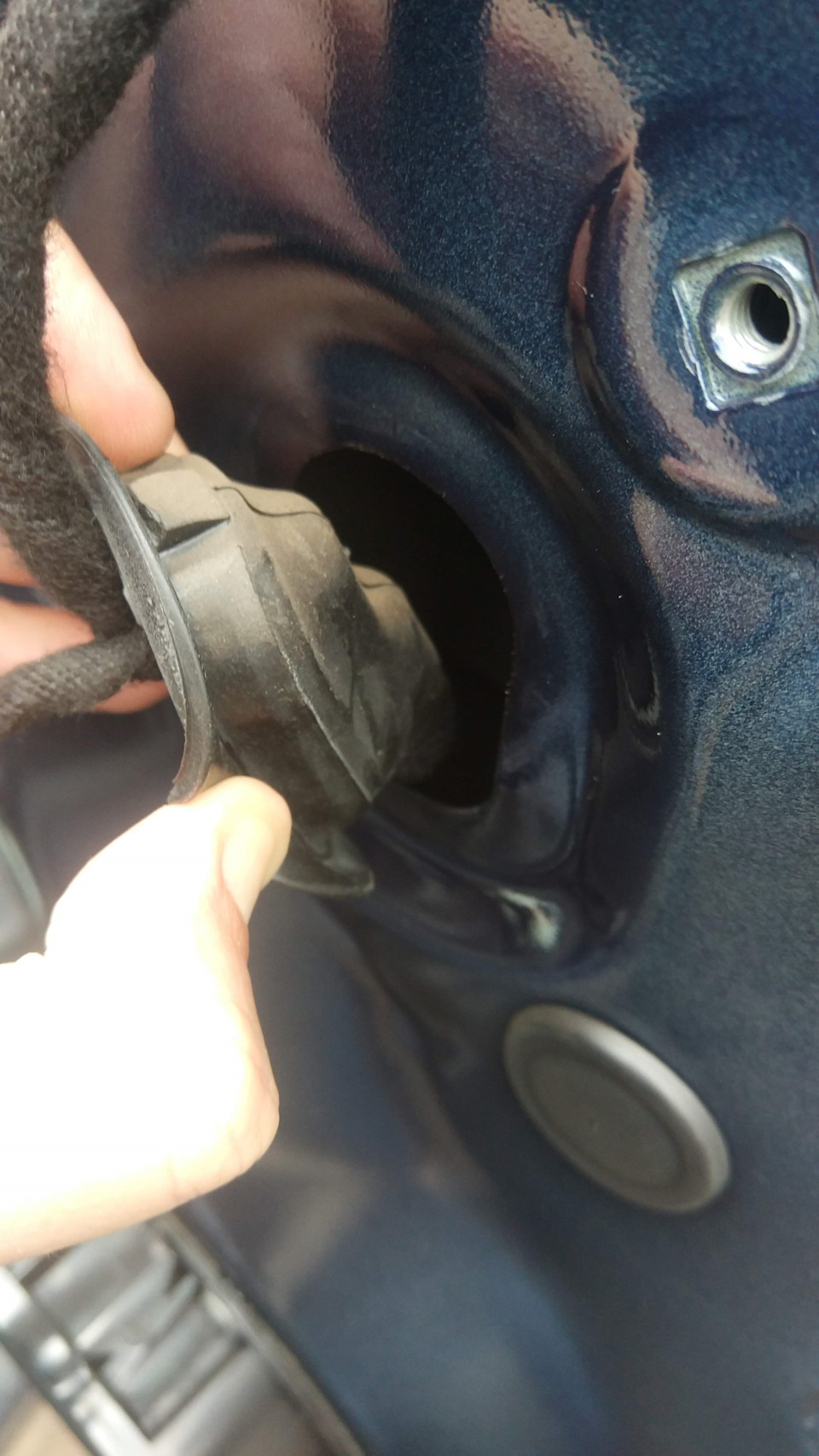

У передній стійці А автомобіля знаходиться 28-ми піновийроз'єм.Натискаємо зверху на фіксатор гофри дверей.Знімаємо гофру зроз'єму.Опускаємо рожевий фіксатор роз'єму і від'єднуємо джгутдверей від роз'єму в стійці. Потім відключаємо всі роз'єми джгута ідемонтуємо його з дверей для протягування в ньому додатковихпроводів. Найкраще це зробити висвердливі заклепки і знявшидинамік. У отвір, що звільнився, може влізти рука для подальшихманіпуляцій. Протягуємо в гофру знятого дверного джгута двадодаткові дроти для індикації сліпих зон. З одного боку ставимодвопіновий роз'єм для підключення до індикації дзеркал, з іншогобоку запіновуємо пін1 і пін 2 в 28-ми піновий роз'єм дверей.Обов'язково перевіряємо полярність, оскільки для індикації у насвикористовуються світлодіоди. Розпинування 28-ми пінового роз'єму встійці А Ставимо джгут проводки назад у двері, заклепуємо назаддинамік і збираємо обшивку дверей на місце. Такі ж дії проводимо іна другій двері. Тепер потрібно підключити проводку до частини28-ми пінового роз'єму передньої стійки всередині авто.
Так як і на частини роз'єму дверей — опускаємо рожевий фіксаторроз'єму, натискаємо пальцями з обох боків на два фіксатора івитягуємо роз'єм зі стійки в салон авто. Запіновуємо провід відрадара в пін 1 роз'єм - це буде харчування на індикацію, а мінусвізьмемо відразу нижче з порога авто з точки маси. І запинаємо цепровід в пін 2 роз'єми на стійці. Вставляємо роз'єм назад в стійку.Фіксуємо, повертаємо фіксатор на місце і підключаємо до ньоговідповідну частину роз'єму з гофрою дверей.
На другі двері проробляємо теж саме. Всі. Підключення закінчено.Збираємо по салону все, що розібрали і перевіряємо працездатністьіндикації.

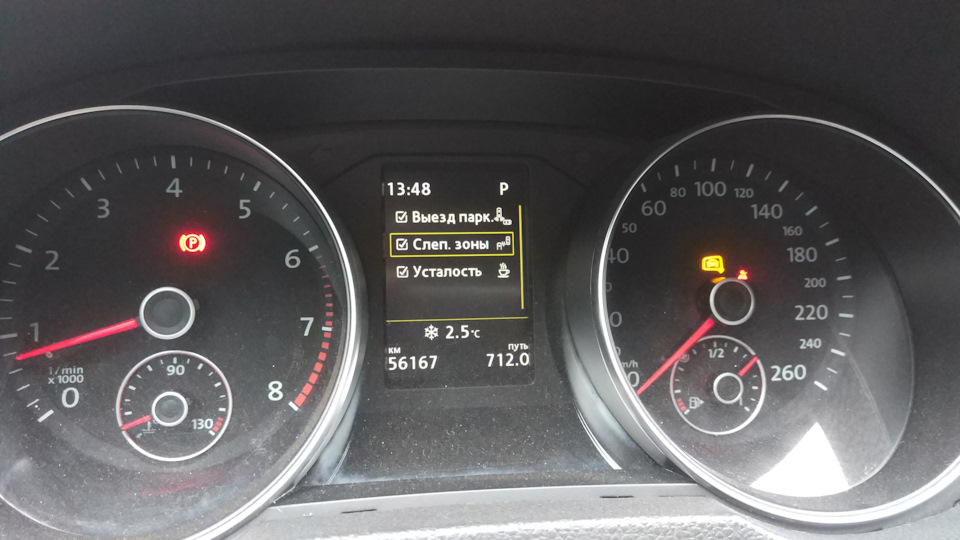

При включенні запалювання індикація сліпих зон у дзеркалах повиннаплавно засвітитися і так само плавно згаснути. Це, так звана, перевірка працездатності системи. Ще в першій частині я розповідавпро те, що радари самі відкалібрувалися при їзді і все працювало, тільки індикації мені не було видно. Тепер після підключенняіндикації — їдемо кататися і дивитися як це все виглядає.
На подив, індикація сліпих зон працює дуже чітко. При наближенніпопутного авто з одного або з іншого боку, після того, як це автопочинає заїжджати в так звану "сліпу зону" - індикація в дзеркалахпочинає блимати, а потім при наближенні авто - яскраво світитися.Після обгону попутним авто моєї машини - індикація тухне.
На авто, що їде позаду, система не реагує - це добре. На авто якіобганяю чи випереджаю я система теж не реагує. На транспорт, щозустрічно рухається, — система не реагує. Обов'язковою умовоюреакції системи має бути випередження мого автомобіля іншимавтомобілем.
Працює дуже добре. Я навіть не очікував, що все буде настількичітко. Є ідея поставити ще кришки дзеркал з плафонами індикаціїсліпих зон. Але ще думаю, чи варто. Деякі кажуть що дуже яскравосвітять індикатори та вночі навіть сліпить водія. Загаломподивимося. Поки вони лежать у запасі. Підписуйтесь на авто.Незабаром буде запис про встановлення та налаштування паркувальногоавтопілота PLA 3.0.
