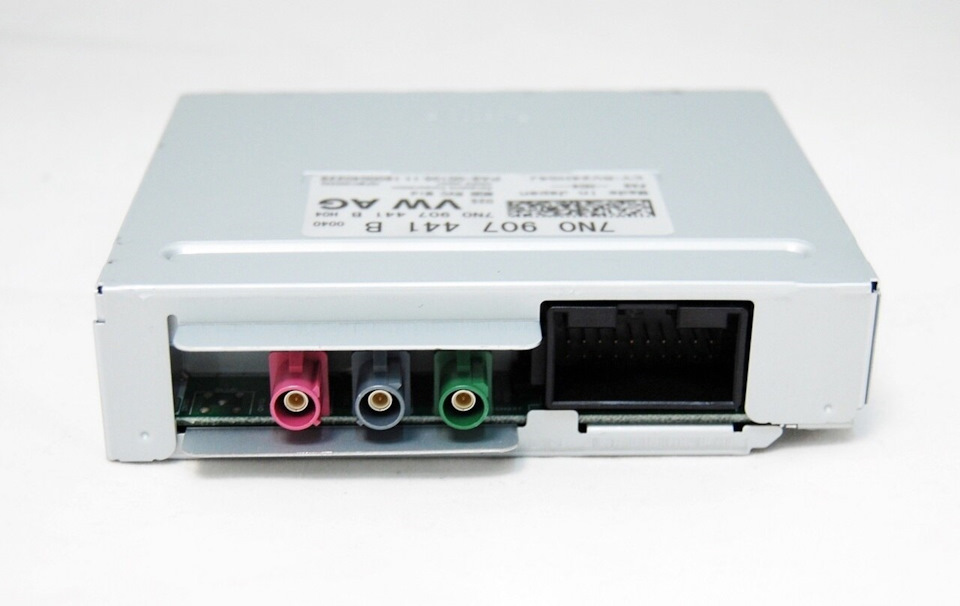

7N0907441B — блок керування камерою заднього виду зтраєкторіями

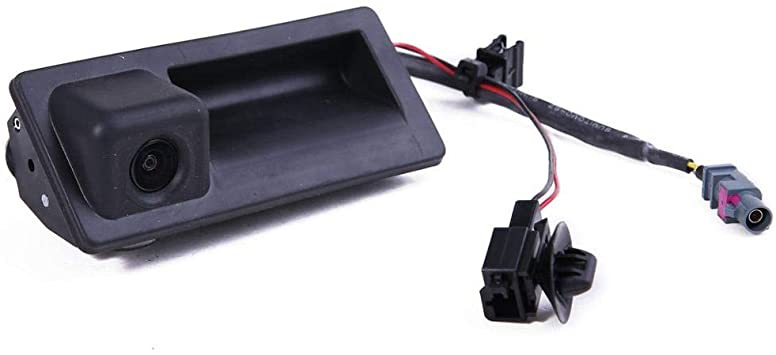

< 5N0827566AL — ручка відкриття багажника з вбудованоюкамерою
Блок траєкторій
Камера в ручці

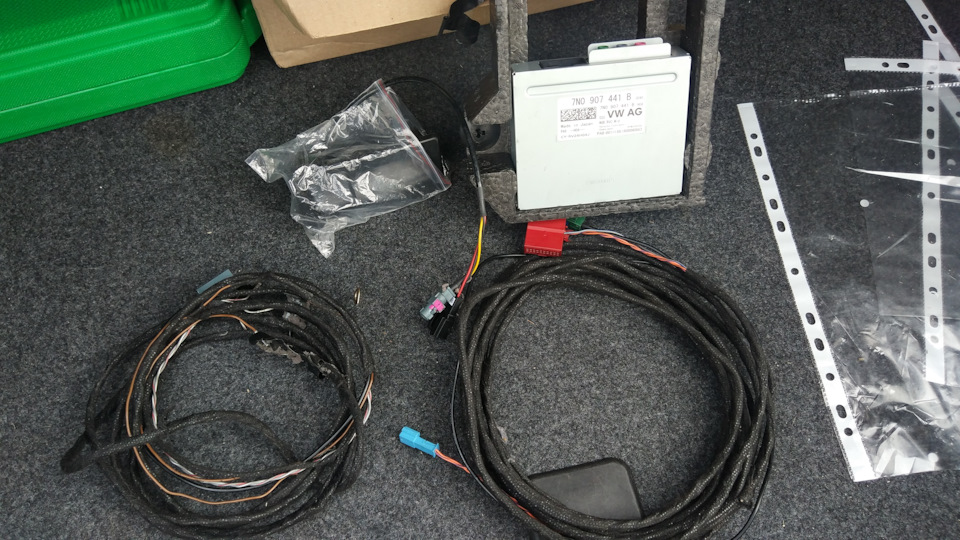

Так як на моєму авто була встановлена магнітола RCD-510 — цюкамеру до неї неможливо було підключити.Ось і припадала пилом вонаразом з блоком і проводкою в гаражі.

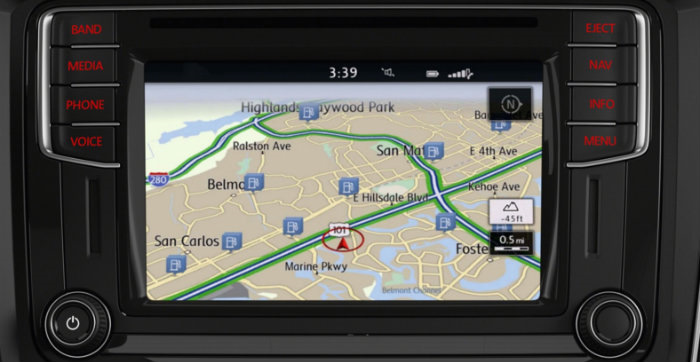

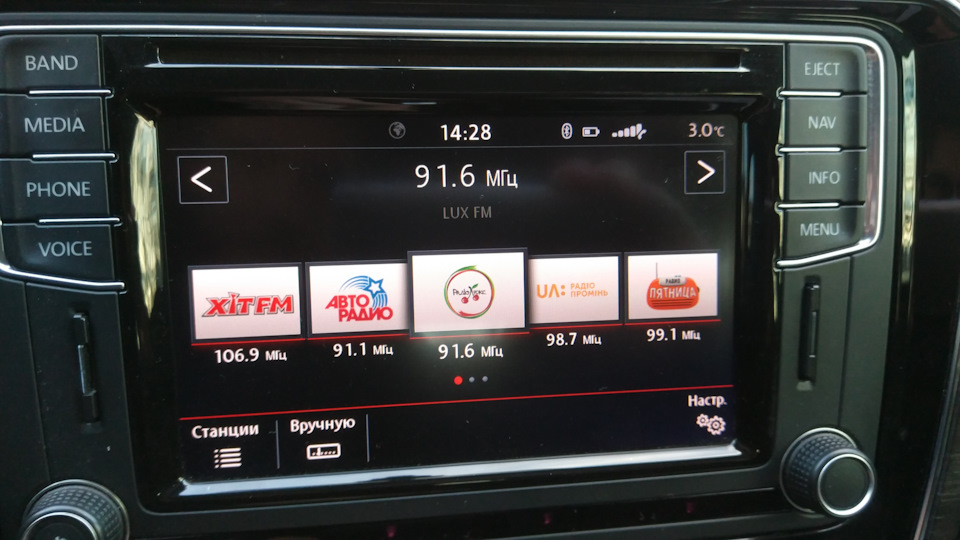

Але ось з'явилася в мене потрібна магнітола Discover Media
> І оскільки моя стара камера з новою магнітолою не моглапрацювати — вирішено було ставити все разом:магнітолу, камеру таблок траєкторій.
Знімаємо облицювання кришки багажника
Знімаємо стару камеру
Встановлюємо нову камеру на місце старої.Проводивши від неї новупроводку в багажник за праву обшивку.Там же встановлюємо блоктраєкторій.
Простягаємо проводку з багажника по салону до магнітоли
Перепинуємо старий квадлок на новий<
Старий квадлок
Новий квадлок
Запинуємо в новий квадлок проводку від блоку траєкторій. Переносимотакож проведення мікрофона в новий роз'єм. Підключаємо GPS антену.Антену я залишив під торпедою, там сигнал ловить відмінно.
Блок bluetooth під сидінням переднього пасажира відключив ідемонтував за непотрібністю Ставимо магнітолу на місце. Прокодування та адаптації магнітоли описувати і повторяться не буду, все вже розжовано багато разів. Ось якраз нещодавноMrvebber У своєму бортжурналі описував цей процес.
Перевіряємо роботу камери заднього виду. А камера щось щось не дужепоказує. І зображення розмазане і величезний шматок бампера виднона екрані. Підключаємося Odisом і бачимо, що у камери відсутняпараметріяЗапчастини на фото:7N0907441B, 01200100
Залив параметрію. Особливо нічого не змінилося. Параметрія заливаві від Тигуана, і Сеата і Шарана. Не пам'ятаю точно яку залишив.
У помилках також висіло повідомлення про відсутність калібруваннякамери.
Здзвонився з Igr-ua І він як завжди погодивсядопомогти з калібруванням . Тим більше у нього і стендроздрукований для цього.
Через деякий час відкалібрували камеру на стенді. Бампер іззображення зник при успішному калібруванні.Тепер низ зображення наекрані - це край заднього бампера.
Зображення до калібрування
Зображення після калібрування
Загалом все ок. >
Також для використання USB-девайсів і Carplay необхідно буловстановити USB роз'єм в авто.Я вирішив підключати відразу два, такяк у одного роз'єм знаходиться біля прикурювача, а другий - напанелі повітроводів заднього ряду.
Для підключення двох роз'ємів USB необхідний USB-hub. У штатнемісце.
Хаб і два USB роз'єми
Кронштейн з хабом
Хаб встановлюється під центральною консоллю біля ручки перемиканняпередач
Запчастини на фото:5G0035953CОдин юсб роз'єм спереду
Другий юсб роз'єм ззаду< На магнітолі з'явилося відображеннядвох юсб входів. .
Загалом чергові обновки. Як то скомкано все вийшло, не вмію я добреписати.
Головне я задоволений і новою магнітолою і новою камерою зтраєкторіями., мало не забув. Поставив нове кермо слепестками.Кермо теж дуже тішить
Старе кермо зняло — новий поставив. Нічого не кодував. Всезапрацювало одразу. Всі кнопки працюють, окрім круїзу на кермі. Зцим вирішуватимемо пізніше. Ще не вирішив яким чиномреалізовуватиму
"5G0035953C
Один юсб роз'єм спереду
Другий юсб роз'єм ззаду
На магнітолі з'явилося відображення двох юсб входів
Тепер одночасно можна використовувати і флешку і корплей і простозарядку для телефону, у тому числі заднім пасажирам.
Загалом, чергові обновки. Як то скомкано все вийшло, не вмію ядобре писати.
Головне я задоволений і новою магнітолою і новою камерою зтраєкторіями., мало не забув. Поставив нове кермо слепестками.Кермо теж дуже тішить
Старе кермо зняло — новий поставив. Нічого не кодував. Всезапрацювало одразу. Всі кнопки працюють, окрім круїзу на кермі. Зцим вирішуватимемо пізніше. Ще не вирішив яким чиномреалізовуватиму
"5G0035953C
Один юсб роз'єм спереду
Другий юсб роз'єм ззаду
На магнітолі з'явилося відображення двох юсб входів
Тепер одночасно можна використовувати і флешку і корплей і простозарядку для телефону, у тому числі заднім пасажирам.
Загалом, чергові обновки. Як то скомкано все вийшло, не вмію ядобре писати.
Головне я задоволений і новою магнітолою і новою камерою зтраєкторіями., мало не забув. Поставив нове кермо слепестками.Кермо теж дуже тішить
Старе кермо зняло — новий поставив. Нічого не кодував. Всезапрацювало одразу. Всі кнопки працюють, окрім круїзу на кермі. Зцим вирішуватимемо пізніше. Ще не вирішив яким чиномреалізовуватиму
