При обладнанні свого автомобіля додатковими асистентами тафункціями багато хто стикався з тим, що в блоці запобіжниківзакінчувалися вільні місця для підключення живлення обладнання.
> З цим довелося зіткнутися і мені.У цьому записі я розповім проблок запобіжника С - SC-, з чого він складається і як додати йомудодаткові слоти підключень.
Описувати все буду на прикладі автомобіля Passat NMS 2011- 2015 (дорестайл) для американського ринку.

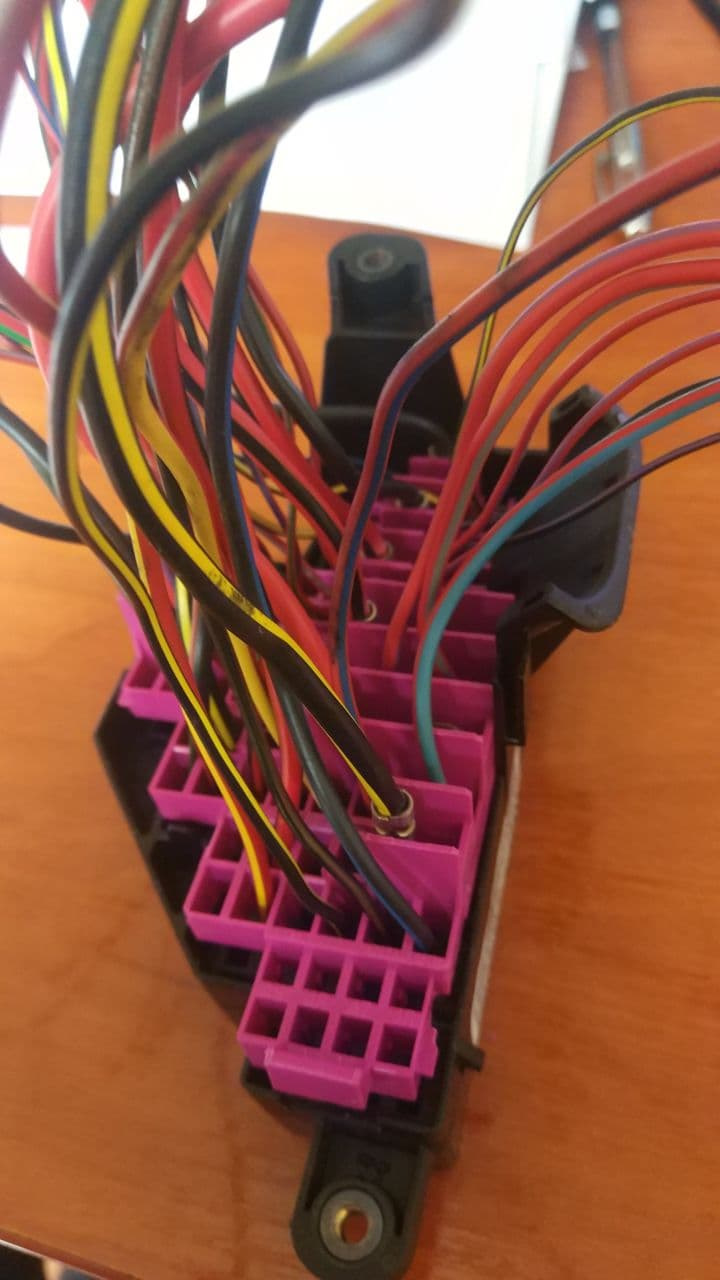

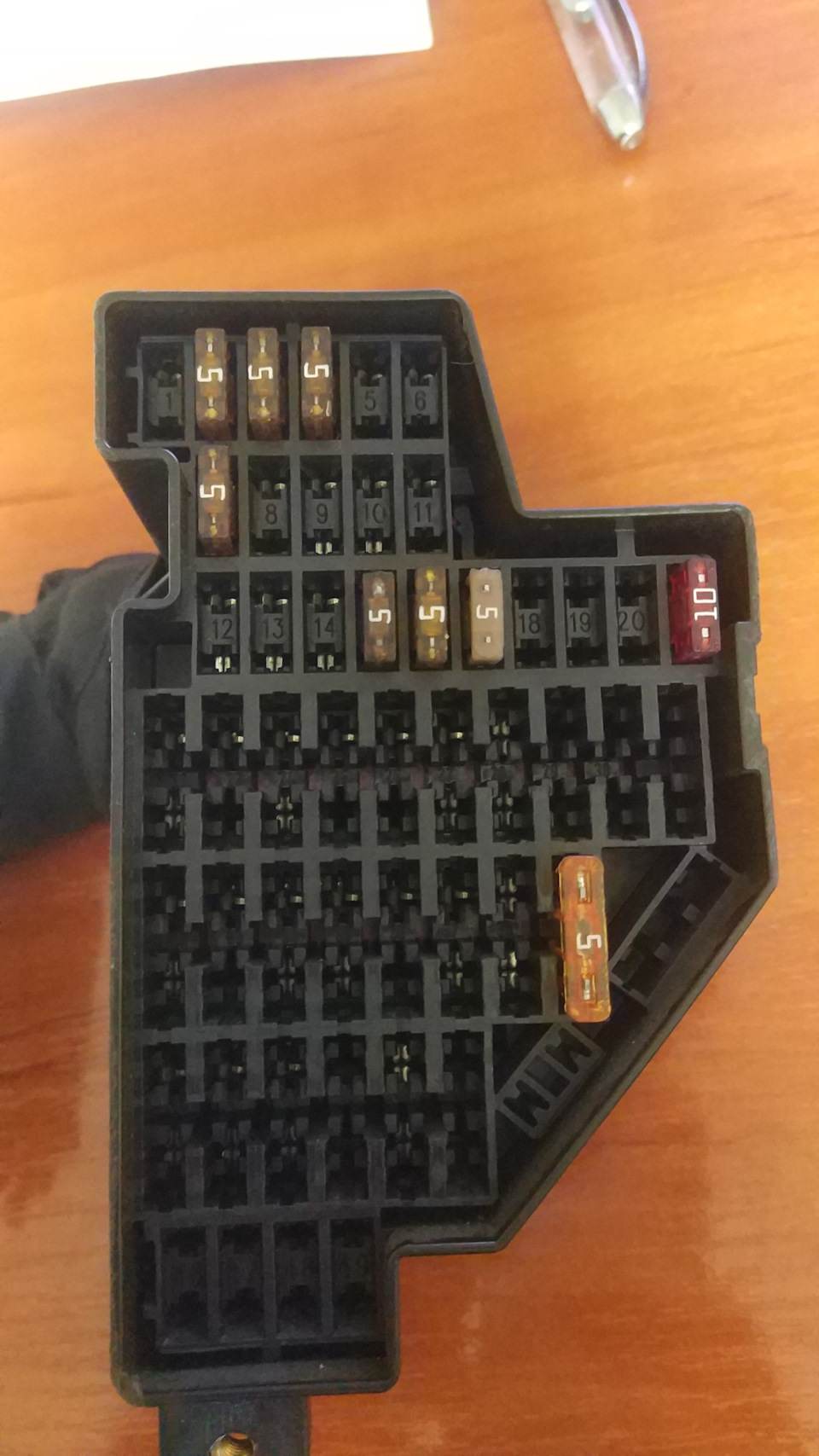

Для цього придбав на розбиранні блок запобіжників 1K1941824 ірозібрав його.Спочатку я думав що вся комутація всередині блокускладається з шин перемичок, але коли я його розібрав - цевиявилося не зовсім так.

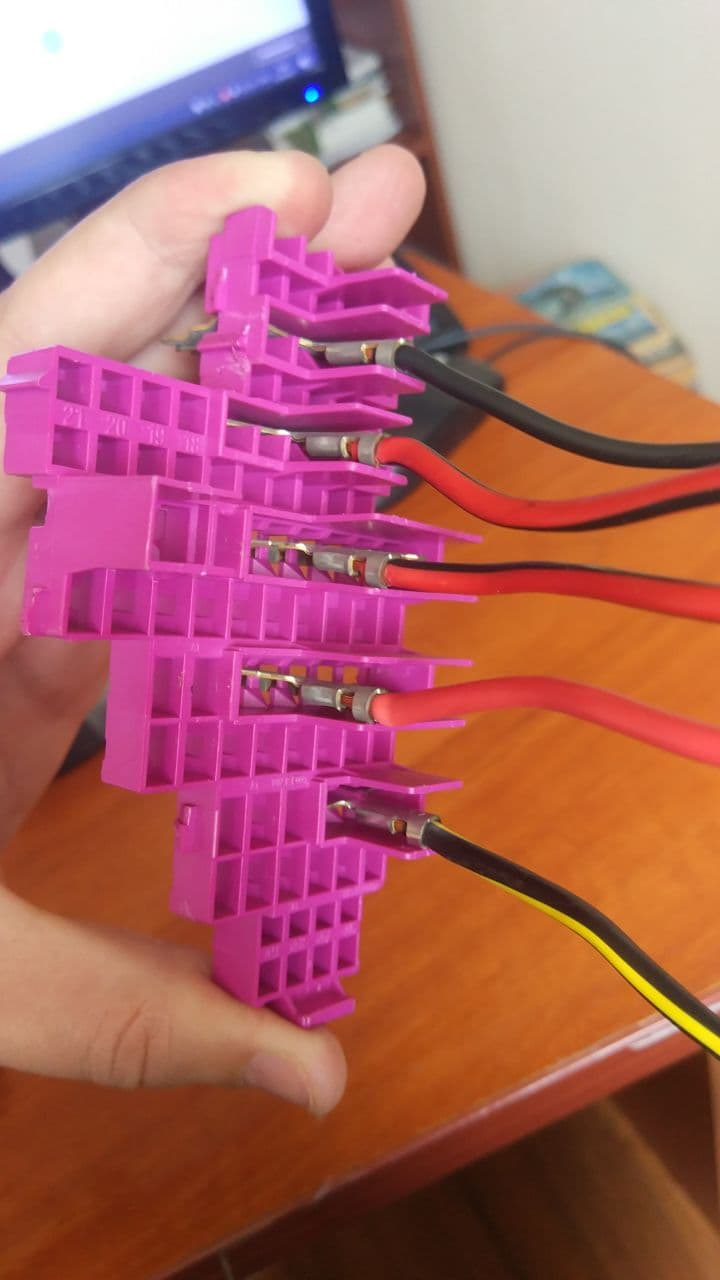

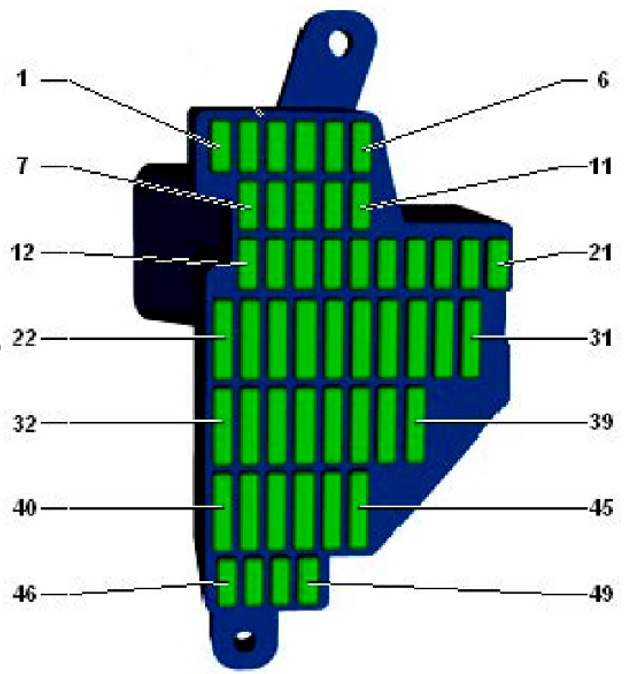

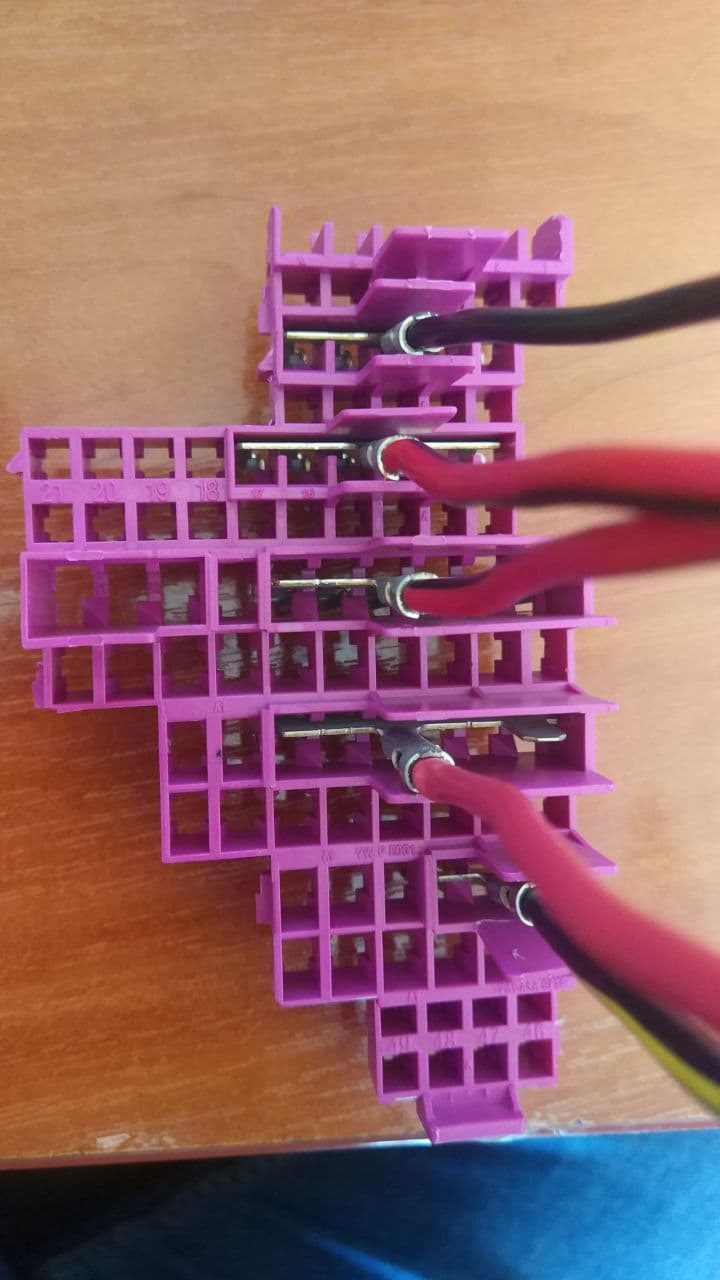

Усього в наш блок можна встановити 7 перемичок:1. Перший ряд зверхуна 6 відсіків (SC1-SC6) для клеми 15 під провід січ.4 кв.Мм;
2. Другий ряд зверху на 5 відсіків (SC7-SC11) для клеми 15 підпровід січ.4 кв.Мм;
3. Третій ряд зверху на 6 відсіків (SC12-SC17) для клеми 30 піддріт січ. 6 кв.Мм;
4. Четвертий ряд зверху на 6 відсіків (SC22-SC27) для клеми 30 піддріт січ. 6 кв.Мм;
5. Четвертий ряд зверху на 3 відсіки (SC29-SC31) для клеми 30 підпровід сеч.6 кв.Мм;
6. П'ятий ряд зверху на 6 відсіків (SC32-SC37) для клеми 30 піддріт січ. 6 кв.Мм;
7. Шостий ряд зверху на 3 відсіки (SC40-SC42) для клеми 75 підпровід січ. 6 кв.Мм.
Інші відсіки SC18-SC21, SC28, SC38, SC39, SC43-SC49 підключаютьсяодиночними контактами.
У Passat NMS 2011-2015 у всіх комплектаціях у блоці запобіжників SCне задіяний другий ряд. Він взагалі порожній і без клем. Мені можнасказати дуже пощастило, що куплений блок запобіжників виявився невід Passat NMS, а від якогось іншого автомобіля. У ньому задіянийдругий ряд і стоїть перемичка на 5 відсіків (яка мені й потрібнабула). 3C0 937 524 L Перемичка Затиск 15 для пров. З попер. Січ.:4c 5-ма гніздами
Тому для споживачів від клеми 15 я собі встановлю перемичку вдругий ряд запобіжників, а для споживачів від клеми 30 окремимиконтактами підключу весь сьомий ряд, який теж порожній.
Піни для запобіжників:зверху - для малих; знизу — для великих
Контакти для маленьких запобіжників:
Junior Power Timer – ширина контакту 2, 8 mm
| тип | ------ | перетин | --------- | контакт |
пін ______ 0, 35 mm² ______ N 906 843 07
пін ______ 1, 0 mm² _______ N 906 844 05
пін ______ 2, 5 мм² _______ N 906 845 05
Контакти для великих запобіжників:
Standard Power Timer – ширина контакту 5, 8 mm
<
| тип | ------ | перетин | --------- | контакт |
пін ______ 1, 0 mm² _______ N 907 326 03
пін ______ 2, 5 mm² _______ N 907 327 03
пін ______ 4, 0 mm² _______ N 906 966 03
Особливо опишу позначення клем авто (не плутати з гніздамизапобіжників) щоб було зрозуміліше:
KL1 Клема 1 котушка запалювання, переривник запалювання або блокрозпалювання
/>
KL15 Клема 15 вихідна клема вимикача запалення або розблокуваннязапалювання/накалювання
KL15a Клема 15а запалювання, із захистом
KL30 Клема 30 клема безпосередньо від АКБ
<
KL30a Клема 30a плюсовий вивід АКБ, із захистом
KL32 Клема 32 електродвигуни, клема зворотного дроту
KL33 Клема 33 електродвигуни, клема основного підключення
KL33L Клема 33L електродвигуни, ліве обертання
KL33R Клема 33R електродвигуни, праве обертання
KL4 Клема 4 клема до котушки запалювання та до розподільниказапалення (висока напруга)
KL4 40 вхідна клема безпосередньо від АКБ 48 В
KL49 Клема 49 вхідна клема переривника покажчиків повороту, вхіднаклема на вимикачі повороту для імпульсів переривника покажчиківповороту
KL50 Клема 50 управління стартером
KL50a Клема 50a перемикаюче реле АКБ, вихід управліннястартером
KL50b Клема 50b управління стартером при паралельному br/>
KL50e Клема 50e вхід реле блокування пуску
KL50f Клема 50f вихід реле блокування пуску
KL53 Клема 53 електродвигун склоочисника, вхід
KL53a Клема 53a склоочисник, кінцеве положення
KL53b Клема 53b склоочисник, паралельна обмотка
KL53c Клема 53c насос омивача
KL53e Клема 53e склоочисник, гальмівна
KL54 Клема 54 стопсигнали на роз'ємі ТСУ
KL55 Клема 55 протитуманні фари
KL56 Клема 56 фари
KL56a Клема 56a дальнє світло та контроль включення далекого світлаbr/>
KL56b Клема 56b ближнє світло
KL58 Клема 58 габаритні вогні, задні ліхтарі, ліхтарі підсвічуванняномерного знака та підсвічування комбінації приладів
KL58d Клема 58d клема регульованого підсвічування приладовоїпанелі
KL58L Клема 58L габаритні вогні, задні ліхтаріпідсвічування/>
KL58R Клема 58R габаритні вогні, задні ліхтарі, ліхтаріпідсвічування номерного знака та підсвічування комбінації приладівправоруч
KL59 Клема 59 клема для змінної напруги (генератор, перемикачосвітлення або випрямляч)
KL71 Клема 71 вхід перемикача звукового тону (сирена, звуковийсигнал)
KL71a Клема 71a вихід (сигнал низького тону)
KL71b Клема 71b вихід (сигнал високого тону)
KL75 Клема 75 головний пристрій, прикурювач
KL76 Клема 76 динаміки
KL77 Клема 77 Клема керування дверима
KL85 Клема 85 включає реле, привод ( вихід;
KL87a Клема 87a, що включає реле, перша вихідна клема або клема 87із захистом
KL87b Клема 87b, що включає реле, друга вихідна клема
Каталожні номери перемичок:
1K0 937 524 B Перемичка Затиск 15 для пров. З попер. Січ.:4 c 3-магніздами
3C0 937 524 E Перемичка Затискач 75 для пров. З попер.січ.:6 c трьома гніздами
3C0 937 524 F Перемичка Нож.Предохр. 19/2x5 Клема 15 дляпров. З попер. Січ.:4 Колір дроту:червоний/чорний з трьомагніздами
3C0 937 524 L Перемичка Затиск 15 для пров. З попер. Січ.:4c 5-ма гніздами
1K0 937 524 Перемичка Затиск 30 для пров. З попер. Січ.:6 з 6-магніздами
3C0 937 524 G Перемичка Затиск 30 для пров. З попер. Січ.:6з 6-ма гніздами
Каталожні номери запобіжників:
1K1 941 824 Блок запобіжників ЛВPЛ
N 017 131 11 Ніж. 19/2x5 10A -червоний-
N 017 131 12 Нож.Предохр. 19/2x5 15A -блакитний-
N 017 131 13 Нож.Предохр. 19/2x5 20A -жовтий-
N 017 131 14 Нож.Предохр. 19/2x5 25A -прозорий-
N 017 131 25 Нож.Предохр. 19/2x5 30A-світл-зел-
N 017 131 16 Нож.Предохр. 19/2x5 5A-світло-кор-
N 017 131 17 Нож.Предохр. 19/2x5 3A-фіолетовий-
N 017 131 18 Нож.Предохр. 19/2x5 7, 5A-коричневий-
N 017 131 19 Нож.Предохр.19/2x5 1A -чорний-
N 017 131 20 Нож.Предохр. 19/2x5 40A-оранжевий-
8L0 998 131 1 к-т ніж. Запобіжників 1
N 102 615 01 Нож.Предохр. 10/2x2, 8 5A-світло-кор-
N 102 615 02 Нож.Предохр. 10/2x2, 8 7, 5A-коричневий-
N 102 615 03 Нож.Предохр. 10/2x2, 8 10A -червоний-
N 102 615 07 Нож.Предохр. 10/2x2, 8 15A -блакитний-
N 102 615 08 Нож.Предохр. 10/2x2, 8 20A -жовтий-
8D0 941 802 Інструмент для плоского запобіжника
Бонусом додаю таблиці розташування запобіжників залежно від дативипуску авто :
Розташування запобіжників у блоці запобіжників C-SC-, з січня 2011року
Розташування запобіжників у блоці запобіжників C-SC-, з грудня 2011року
Розташування запобіжників у блоці запобіжників C-SC-, з липня 2013року
Розташування запобіжників у блоці запобіжників C-SC-, з червня2014
Розташування запобіжників у блоці запобіжників C-SC-, з грудня 2014року
