У комплектації мого автомобіля були відсутні освітлення просторуніг та попереджувальні ліхтарі у дверях. У дверях замість ліхтарівстояли заглушки з катафотами. У просторі для ніг підготовлені місцяіз заглушками для ліхтарів.
Ліхтарі у двері та ліхтарі в салон з проводкою були куплені в Китаїще наприкінці минулого року, вирішив виправити ценепорозуміння.

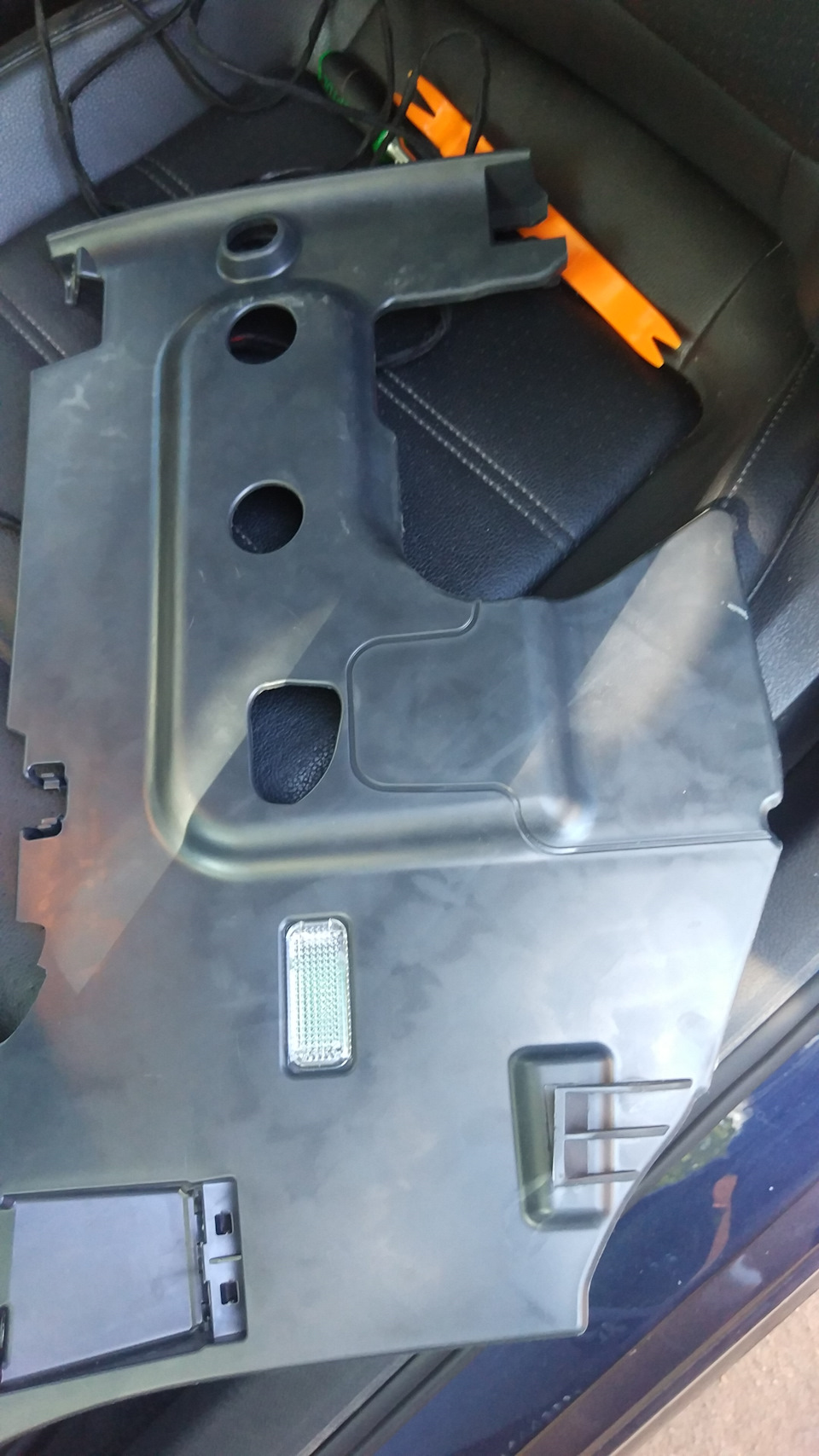

Комплект підсвічування простору ніг Спочатку зняв панель під кермом (кріпиться трьома шурупами) і відразу вставив у неї плафон ліхтаря.50.
Блок управління бортової мережі

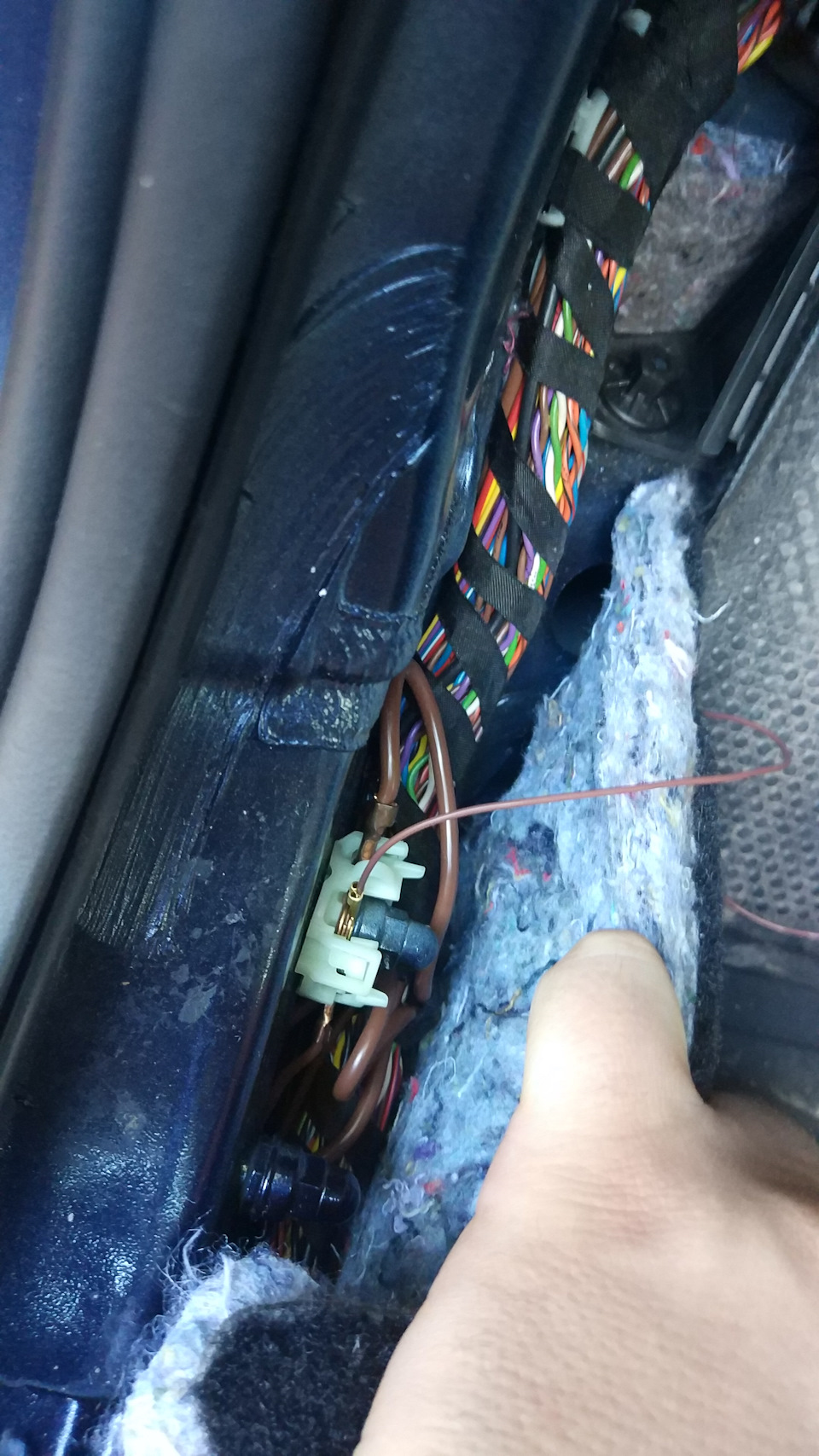

Розібрав обшивку лівого порога, затиснув "мінусовий" провід намісце штатної маси і провів проводку під заднє ліве пасажирськесидіння.
>
Вставив плафон ліхтаря в заднє сидіння в штатне місце
Провів під торпедо проводку з лівого боку в правий бік авто
Виламав заглушку у просторі ніг переднього пасажира і вставивзамість неї плафон ліхтаря

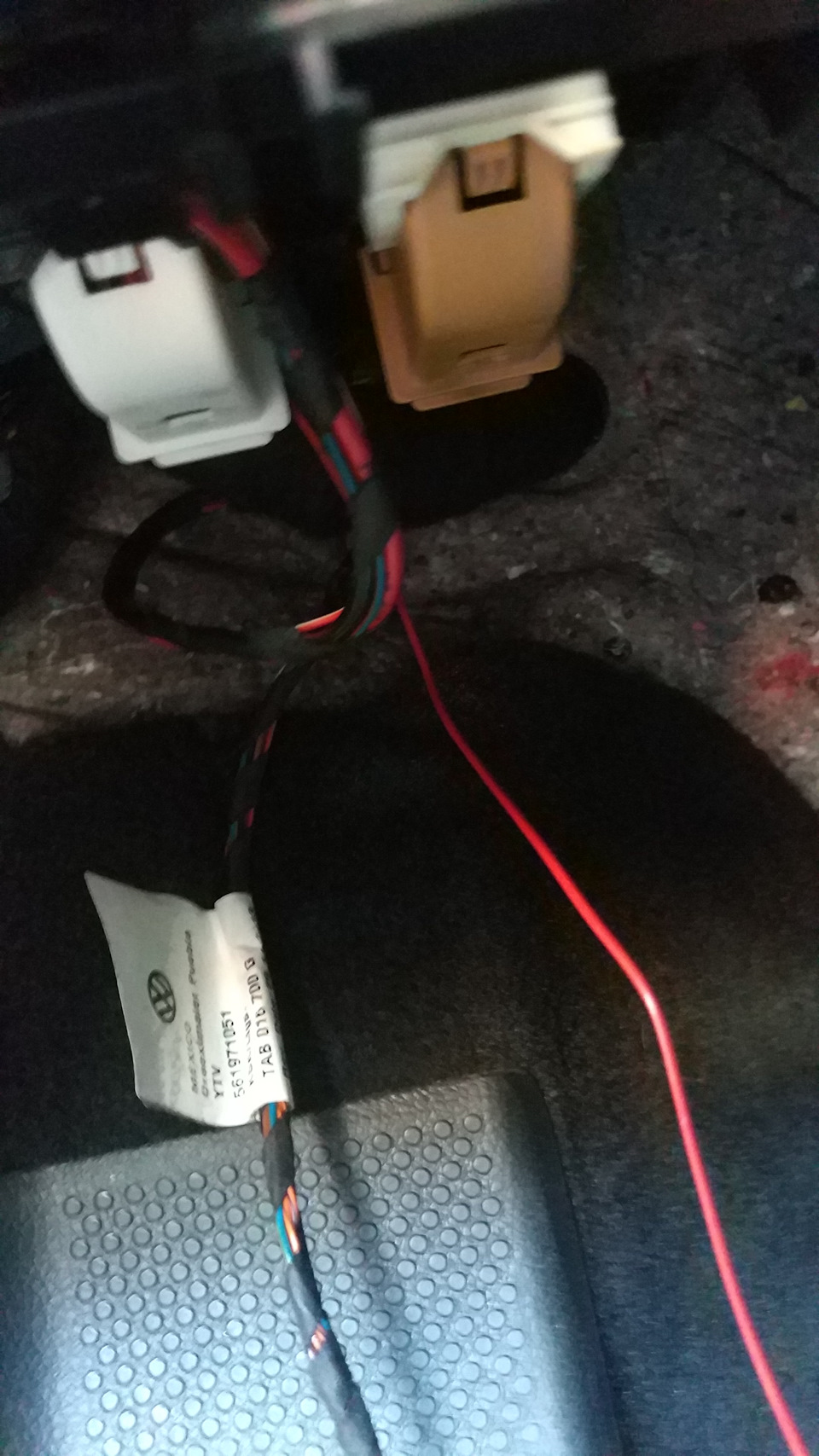

Аналогічно провів праворуч. Проводку до заднього сидіння. Забувсфотографувати.
Закодував Васею-діагностом у 09 блоці бортової мережі 12-му, 20-мута 25-му байтам включення підсвічування ніг. На приборці відразуз'явилося меню для налаштування яскравості підсвічування. Не чекавтемряви, щоб сфоткати, світить не дуже яскраво, як я і хотів. Нафото погано видно
Тепер переходимо до встановлення попереджувальних ліхтарів удвері.

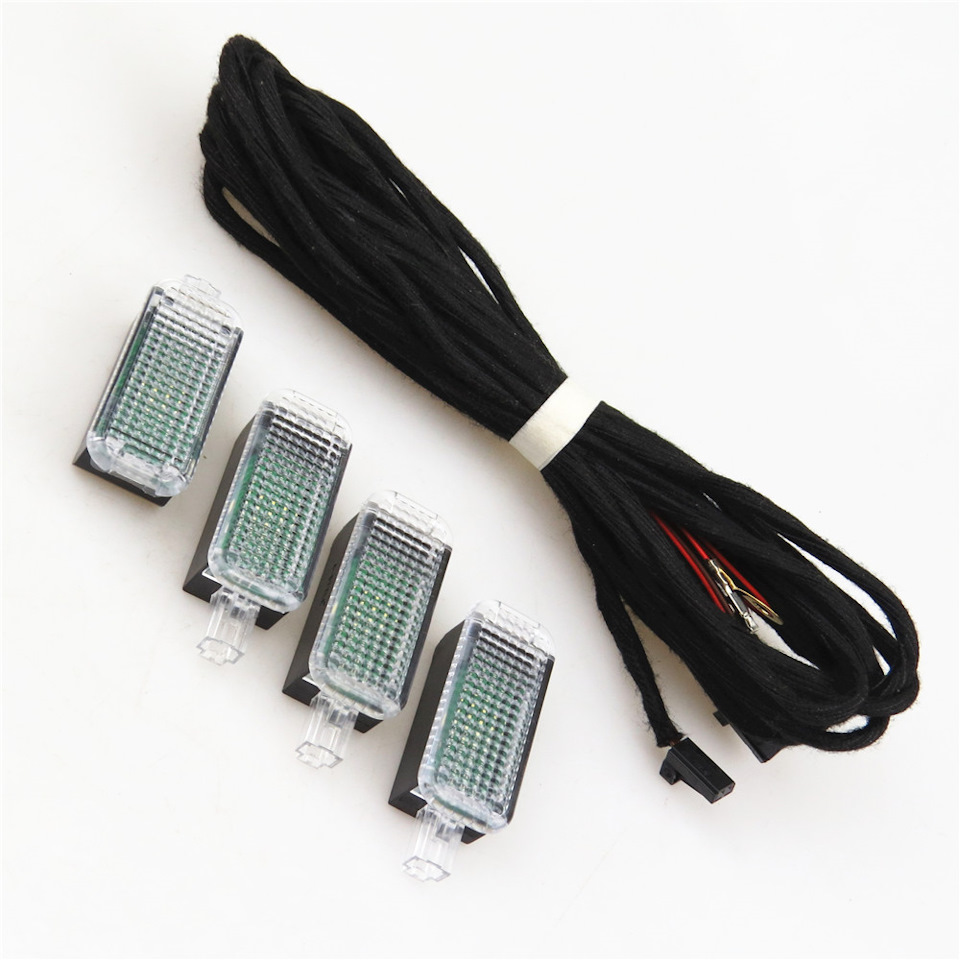

Комплект попереджувальних ліхтарів у дверях з проводами
< p>
З передніми дверима все виявилося дуже просто. Знімаємо картудверей. У роз'єм блоку керування дверей штовхаємо контакти проводкиліхтарів. 18-й пін - мінус, 19-й пін - плюс. Вставляємо роз'єм намісце в блок і встановлюємо карту дверей з встановленим плафоном надвері. Проробляємо аналогічну операцію на правих передніхдверях.
А ось із задніми дверима вийшов невеликий облом. У них немає блокукерування дверей. І ліхтар потрібно підключати до 28-ми піновогороз'єму у стійці (це я вже дізнався після того, як розібрав двері).Схема підключення ліхтарів у дверях. Схема лівої сторони Не ставпоки що морочитися з розбиранням стійки. Зібрав задні двері іпокинув поки що є.
Закодував Васею в блоках керування передніх дверейпідсвічування.
Ось результат установки
