У даному записі хотілося б поділитися вже обкатаною схемоюпідключення автомагнітоли через діоди (знайшов на просторахінтернету і вирішив собі так само реалізувати).
Ще після установки першої магнітоли я притягнув постійний "+" відАКБ проводом 4 мм.Кв., на той час ще не було додатковогопідсилювача і 4 динаміка салону звучали від вбудованогопідсилювача. Тоді ж постійний "+" і "+" АСС (через замокзапалювання) магнітоли були з'єднані і підключені разом.Так само "безладдям" були підключені наступні дві магнітоли. Воно і є десь, потрошити проводку в пошуках його мені було влом.Той "+" якийштатно приходить на магнітолу з'являється вже в той момент коли унас світяться лампочки на приборці.
Раніше мене це питання не дуже напружував, тому як машина рідкоколи стояла, а останнім часом почало напружувати знімати клему зАКБ, тому що у машини з'явилися вихідні, ну або при щоденномувикористанні знімати панель (так само вона сама себе відсікає відживлення). Взагалі довго назрівала дана робота, ну вічна нестачачасу, а іноді й бажання не призводила до результату. > Дляпідключення були куплені два діоди по 3А кожен, цілком достатньодля магнітоли, є дод. Підсилювач.
На жаль довелося в черговий раз розпатрати салон і дістатися допроводки, без цього ніяк

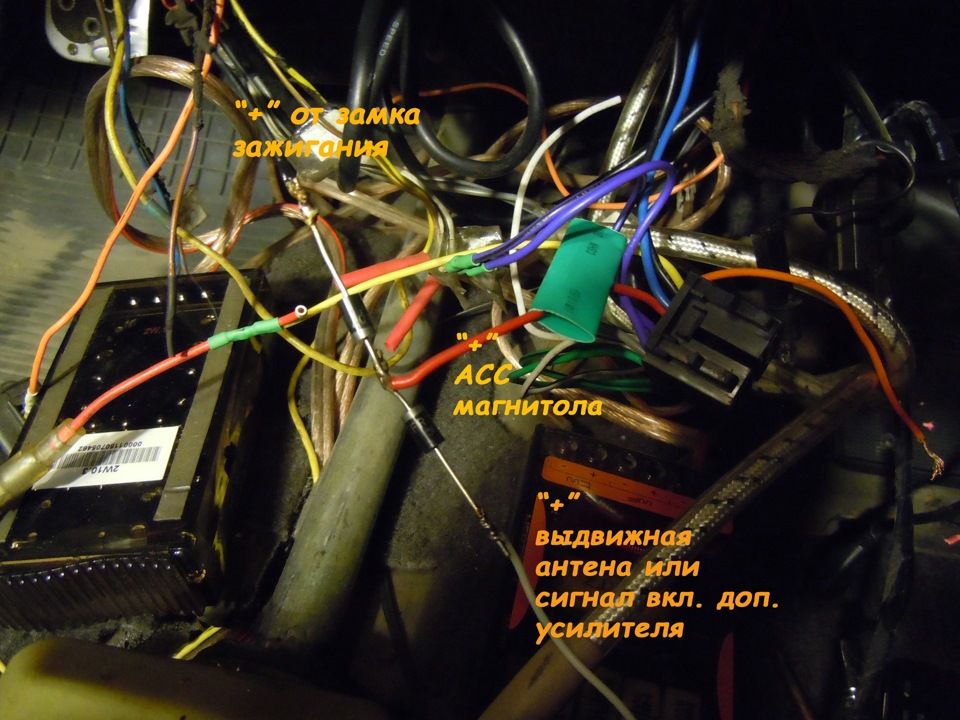

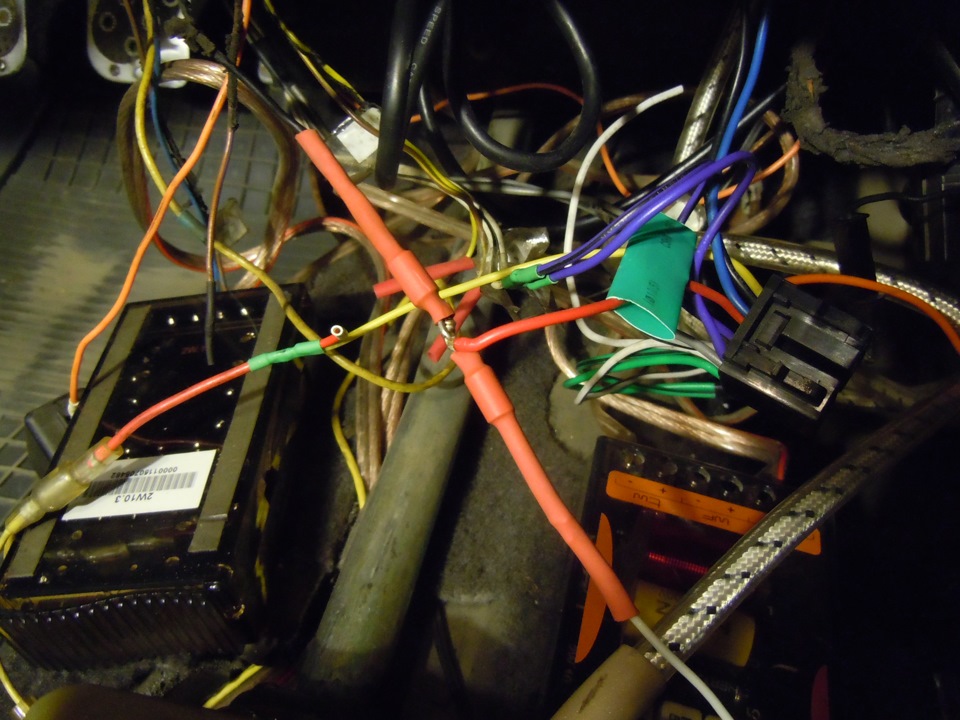

Відкусив "+" АСС від магнітоли і підпаяв його до центральної точкискрутки, підкинув "+" від антени (у мене він приходить через доп.реле, тому що на ньому сидить обігрів сидіння, контрольне живленнядод. Запалення.

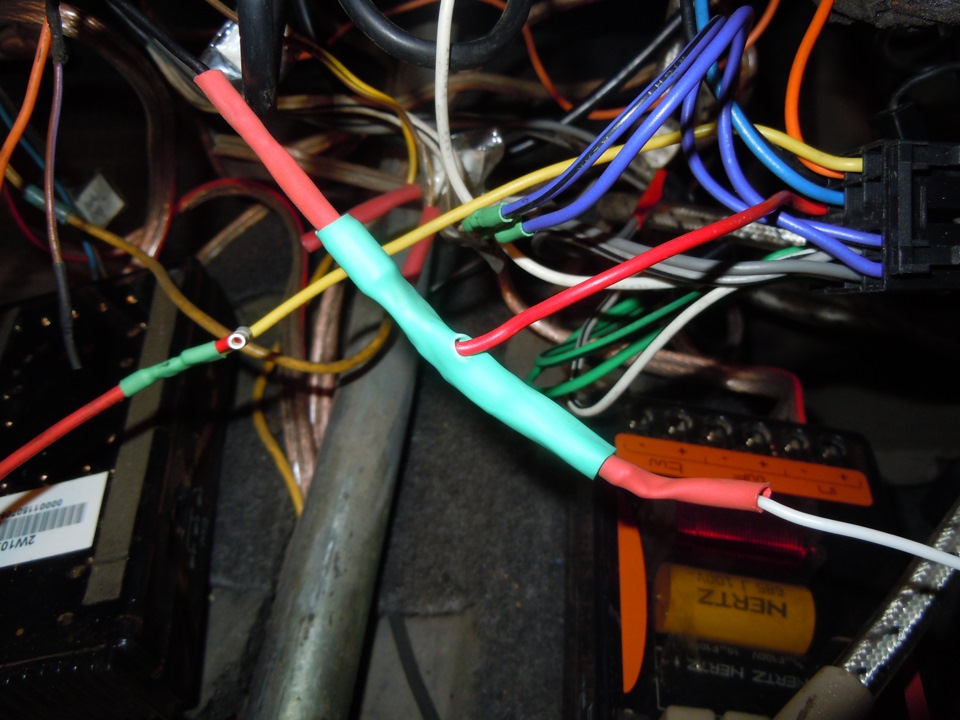

Усадив все в термоусадку

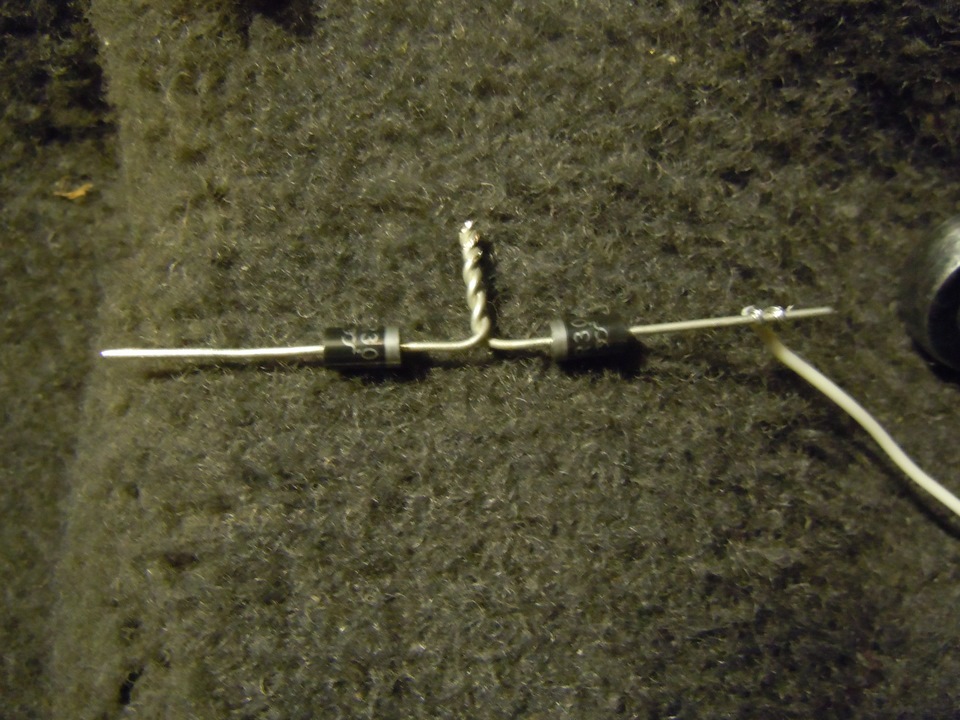

Запчастини на фото:0110000і все, отримав бажане.< br/>

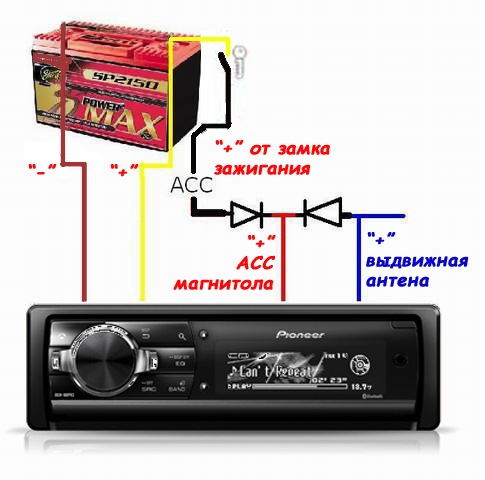

Ідея схеми полягає в тому, що при вимкненому запаленні магнітолиспоживає лише струм спокою необхідний для утримання пам'яті, включення магнітоли можна зробити лише після того, як провернулиключ запалення, включивши магнітолу на контрольний "+" АССавтомагнітоли приходить два " +", від замку та від живленнязовнішньої антени з самої магнітоли. Після того, як замок запаленняперевернуть у нульове положення "+" від замку пропадає, алемагнітола працює т.К. Бачить наявність харчування, але від свого жвиходу "+" антени, так би мовити схема "самопідхоплення". Післявідключення магнітоли кнопкою "off",
Коментарі20
Залік! Ось тільки з діодами не зрозумів. Які ставити?
Номінал вибираєте за максимально споживаним струмом, я брав 3А. За виробником, ну тут не скажу
Ось такі діоди підуть www.joom.com/ua/products/5ca3077c6ecda801015a9096
та цілком повинні підійти, 3А для контрольного дроту має вистачати, а основне харчування у тебе все одно буде на пряму. Тут у параметрах головне струм і напруга не менше напруги бортової мережі
Проведення в нормі підключив як на схемі, може з магнітолою щось не те
Ну з патифоном навряд, але не виключено. Просто вся ця схема зав'язана на контрольний +, а силовий по якому йде основне струмове навантаження йде повз все це шахер махера
Ідея хороша і зручна. У мене теж вектор б, ось підключив точно так само як автор показав, все ок, все працює як треба витоку немає, але при збільшенні гучності, коли запалення вимкнено і магнітола харчується плюсом від антени, синій провід , Ось тоді...
Шота ти плутаєш грішне з правидним. Провід живить тут один і той же, все це чаклунство з сигнальним проводом, дивись проводку
Не зрозумів, ти повністю магнітолу підключив, чи тільки її голову, без корпусу?
не зрозумів питання, як можна підключити голову не повністю?! Є стандартна фішка на яку приходить харчування, контрольний + і виходи на акустику, є окремі виходи аудіо на зовнішній підсилювач. По магнітолі стандартне підключення стандартної піонерськ...
Просто хтось голову від самого корпусу майфуну, переносять кудись, тільки дроти від голови тягнуть у саму магнітолу. Зрозумів?)
якийсь ахтунг )))
ідеольно-правильне рішення при відсутності АСС на замку! так не можна, так ПОТРІБНО ПІДКЛЮЧАТИ!
Та рятує, нині авто стоїть у ремонті, клему не знімав акб за 3-4 тижні підкидаю на зарядне чисто щоб дати йому трохи життя, а так крутить стартер, раніше так щоб постояла тижня 2-3 все вже і не заведеш
Тепер у результаті просідання буде через жовтий провід і далі через REM на ACC поки не відключиш магнітолу.
Ну основне силове харчування магнітоли і так через жовтий + червоний це лише сигнал для пробудження бардіольника, ось його ми і по суті цією схемою тимчасово обманюємо до зняття живлення, в нашому випадку ручками вимикаючи магнітолу. Але так авто мож...
Якщо виток буде, то діоди тут не працюють.
Працюють, струм спокою при відключеному живленні по АСС набагато менше, читай уважніше і розумій суть схеми
Всім привіт! Потрібна порада. Написано, що підійдуть будь-які діоди. Але хотілося б дізнатися точніше чи підійдуть від старого блока живлення комп'ютера і які з них краще припаяти для підключення магнітоли за вище написаною схемою. Є діоди FR302DC і ...
Для початку все залежить від того, яку потужність буде лопати магнітола, якщо у тебе буде відключений вбудований підсилювач і музику качати ти будеш через додатковий зовнішній підсилювач, то так, струм споживання в рази буде менше, ну а якщо ні, то с...
