E53 ремонт блоку пам'яті сидінь 7.119.867 HW07 SW15 (прошивка MC68HC711E20CFN2 )

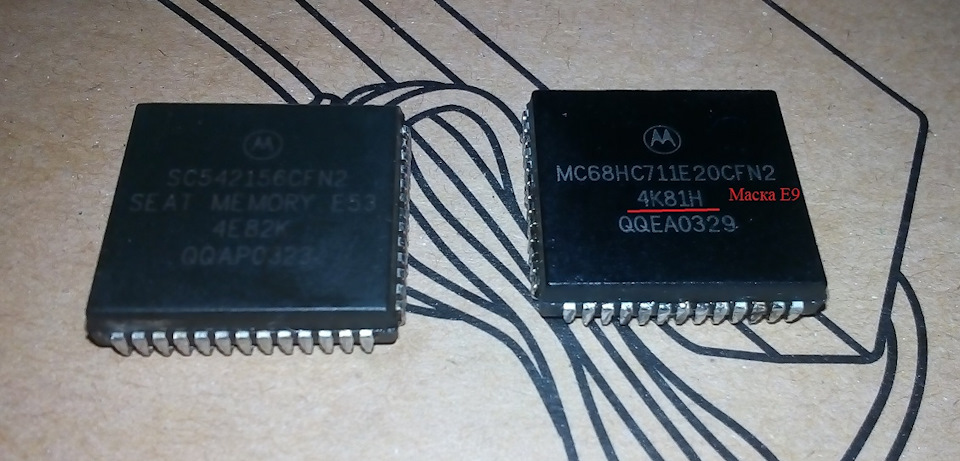

Купив я перебиту мікросхему ) І почавши за підсумком дивитисяпропозиції на ebay і alli - там це часто й поруч.
символів під назвою Перший не в рахунок - наступні 4, це маска.Удодатку є овий файлик з масками, але ввівши в гугле "маскипроцесорів моторола", буде ще більше.Обов'язково перевіряти! Загаломкупив я E9. ROM І хоч прошилося на вигляд все як потрібно, алепрацювати не хоче зовсім. За підсумком це виливається впереасемблювання дампів, загалом, у темний ліс… CFN — має бутитакий самий!
Як паяти, ось дядько добре розповідає,
Але флюс "лти" ... Може теж підроблений купив, може він такий і є, але використовував RMA-223, яким люблю паяти всякі smd і дорогі длясерця речі. Попередньо заштовхавши його в шприц з обрізаною коротшеголкою.
Зображення з платами, ось:
drive.google.com/file/d/1…8f0lnwUE/view? usp=sharing< br/>
Вся інформація відфільтрована і сама, на мій погляд корисна + схемиплати та посилання, ось:
drive.google.com/file/d/1…vQFhxAn9O/view? usp=sharin
Мій алгоритм роботи з програматором, ось:
drive.google.com/file/d/1…Zj70zQCR/view? usp=sharing
Ну та хоч посилання це є в додатках, але викладу тут теж бо рухпочинав з неї:
www.bmwclub.ru/threads/pr…711e20cfn2-plcc52.843863/
"мотокрек" так і не поюзав - він люто глючив.)
На своєму чіпі знайшов не перезаписуваний осередок в eeprom. Затердля фана свій eeprom у FF (у FF стерлося). Зліпив назад, поставивна машину. Пам'ять не з'явилася, блок на зв'язок не вийшов, але зате кермо, дзеркало та сиденьки почали їздити як у молодості, беззаминок і роздумів. Швидше за все з потертим eeprom та поставлюназад, до з'ясування обставин. Мабуть його битість і призводить дозатримок реакції на натискання кнопок. Що ще ... Хексредакторипотрібні. Їх багато, але я ніколи до цього не користувався, тому недодавав їх у додаток, напевно, є щось краще і зручніше. Накомп'ютері нормальному стояв winhex, на XP-ю поставив HxD HexEditor. Власне, ось напевно і все. З одного боку, здається, всевийшло, а з іншого — результат нульовий.) Вирішив написати, всеодно, може хтось ще вирішить розважитися, а дві голови — це вжеСила. Тяжко з технічною англійською і хоч мануали вранці в обід іввечері, але картину того, що відбувається, вони не дуже проясняли, бо писали їх дуже розумні люди. А може і навпаки не дуже.))
Перегляньте програми все, там як максимально ємно все спробувавоформити бо у самого на двох компах повний хаос. Можуть бутиогріхи, але зараз перевіряти сил немає. Якщо є питання - відповім, канешн.
Бути добру )
PS якщо хто візьметься за термофен, то прикупіть каптоновий скотч.Скотч із ізолентою і так, друзі людини, а каптоновий скотч - цедруг з 21-го століття. На ньому ракети в космос літають, акомпоненти smd він трохи від температури прикриє і найголовніше відрозльоту вбереже бо не плавиться він до 400C, та й клеється добре.У господарстві річ — незамінна, загалом)
