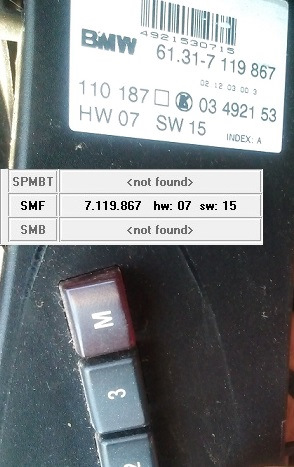

Запчастини на фото:61317119867
Дорогі співучасники, якщо хтось має " бобра" і раптом у когось блоксидінь з такими ж позначеннями, то буду дуже вдячний, якщо хтосьхитне мені з живого блоку, два дампи пам'яті.
Там вгорі перша вкладка, для читання пам'яті, в блоці SMF.
Адреси пам'яті (ROM1, ROM2):
9000-AFFF
D000-FFFF
Оскільки вляпався я в цю справу випадково, а інформації в інтернетіпрактично немає, але потрібно все довести до кінця.У меневикликають сумніви мої дампи і хочеться порівняти їх з чиїмись.Бопропалюються вони в процесорі всього один раз.(
< br> У свою чергу, урочисто клянуся, при позитивномурезультаті (заміна мікроконтролера блоку пам'яті сидінь з прошивкоюоного) — викласти повний юзергід із воскресіння цього блоку.)
У принципі, нічого складного, крім витраченого часу вивченняпитання, пошуку інформації та технічного англійського.) Програматорзібраний навколішки з домашнього мотлоху. Проц приїхав з Китаю за12 $. На даний момент вичитав саморобним програматором всі тридампи зі свого процика. Ті два дампи, що може читати "бобер"зійшлися 1 в 1. Новий проц. Поки не готовий нарізати, але дляінтересу на старому просто потер EEPROM (перезаписувана областьпам'яті) і засунув у машину. Спочатку всі кнопки працювали навпакиі кермо не рухалося.)) Але! Після контрольної поїздки, всі кнопкистали працювати як треба, чітко почав їздити кермо та праведзеркало, опускається і без вагань повертається назад. Блоку цьомупогано вже багато років. І хоч на зв'язок він так і не почаввиходити і запам'ятовувати положення сидінь так само не хоче, алечисто по функціоналу, після затирання EEPROM в "FF" він явнопідбадьорився. Але це, просто експеримент. Завдання максимум -повноцінна заміна мікроконтролера MC68HC711E20CFN2, а для цьогопотрібні дампи. Ті, що лежать в інтирнеті, — то обманка. Пишуть, щоSW15, а там х\з що. У hex редакторі наприкінці дампа одного виднономер SW.
Поки що все. Якщо хтось допоможе дампами, то майже впевнений, щобуде мануальчик народний, зі схемами, картинками тапояснювальницями.; )
Коментарі20
www.bmwclub.ru/threads/pr…711e20cfn2-plcc52.843863/
Привіт прогеру orange 5 і купівлі нової мікросхеми. Уже сто років як розжлван мануал з його ремонту. А бобер вам тут не помічник. І коли побачиш вартість мткрухи, простіше піти взяти бу
12$ вартість мікрухи. Схему просту, зібрав з того, що вдома валялося. Софт фріварний. Знання - халявні. Бобер - помічник. Час є. Оранжа в місті немає. Про омегу теж було, що вона працює, але знайшов я омегу і може вона тільки eeprom залити. за невідб...
Поділилися корисними посиланнями раз є знання і все розжовано?! Б/у так взагалі лотерея, купив і скільки пропрацює нікому не відомо!
А який мені сенс розповідати готові рішення?) Я цим гроші заробляю, і робити собі дірки в кишенях я не даючи на блюдце. Хто захоче той знайде
Сенс тоді розуміти сиди та мовчи, кулачки в кишенях тримай, а то грошики тю-тю ... Хоча мабуть клієнтів у тебе по-зменшиться з цією проблемою!
Якби ти хоч трохи умів би гуглити, вже б давно знайшов покрокову інструкцію, але для тебе це мабуть занадто складно, запитувати цікавіше)) Розстрою тебе, чим більше народ лізе сам - тим частіше вони потім звертаються до фахівців за переробкою по норм...
А я постійне переробляю, після спеціалістів )) Здорове суспільство будується не на жлобстві, а на взаємодопомозі. Власне для мене і стало вирішальним, коли за забуту омегу, тримаючи її тремтячими руками і в програмі кнопочку клацнути, чисто не від'їд...
Плюсую, після сервесменів золоторучок, гаражники рукожопи на колінах переробляють. У поодиноких випадках на оборот, як показує практика.
І так, завдяки комраду emelint дампи ідентичного блоку є, сумніви розвіяні і завтра рухатимуся далі. Звіт, мануал або некролог, виведу в окремий пост на бложике.) Але все одно, в розгорнутому вигляді.
А чи не простіше купити робочий блок від праворукою і перепаяти мікросхему? Ціна питання максимум у 30$
У нас півтос у єврогрошах стоїть англійський блок. А якщо є бажання розібратися у питанні докладніше, то тут уже не в грошах справа. Такі речі затягують, коли починаєш копати глибше. А перепаяти завжди встигнеться.
Мікросхема має ресурс. Моє кредо або робиш сам, або купуєш нове.) Коли робиш сам — то це знання і досвід. ж нічого цікавіше ніж копатися в BMW, а особливо, якщо вона твоя, любенька)
Якщо часу вільного багато, тоді заради бога, але у вільний час краще трахатись не з машиною!
Можу скинути з SW15 злитий бобром, блок купував новий з Німеччини. Мій старий напівдохлий SW14, ось на нього дампів не знайшов для експериментів.
HW7 SW15 ?)Буду радий і вдячний. Ну і для громадськості репорт протягом тижня, відповідно. Розгорнутий)[email protected]
drive.google.com/open?id=…5rMo2ou_AdGuJZ7q27fwcjGO9Можна грати на повну, тут все, що можна було витягнути бобром.
Чудово. Злий бобер.) Мій, до речі, не захотів вичитувати eeprom. Потрібно буде спробувати, після того як витер його, читати, для довідки. Швидше за все мікруха йде на захист ... Так, два дампи ROM - один в один. eeprom-и відрізняються, але це не крит...
Підозріваю, що в ЕЕPROM зберігаються так само кодувальні дані, adfg і дата виробництва блоку, ось тут може і набігти різниця. Так швидше за все там так само лежать налаштування пам'яті положення сидінь, керма і дзеркал, але це все припущення.
А нічого крім здогадів не залишається.) Так - це робоча область як би. Є вже три дампи eeprom. Різняться перші два біти, потім є багатобітні ідентичні області, є відмінності. У цього процесора безперечно є захист від запису в область eeprom і вона на...
