Дзеркало з автозатемненням.

І знову ніштячок! )

На розбиранні в багажнику однієї з троячок знайшов дзеркальце, про яке мріяв вже давно.З низькою посадкою навіть через доситьтемне тонування від дзеркала сліплять фарами авто, які їдутьззаду.Особливо джипи, бусики і вантажівки.Загалом, оскільки я вжезрозумів "стиль" підключення всяких штук в авто, негайно взявся заустановку.

Для початку, як завжди, розібрав девайс, попередньо почитавшиінтернети, але нічого не було розжовано, як це роблю завжди я.

Коли паркуюся, в дзеркало не дивлюся, завжди обертаюсь... Таказвичка, тому автоматичне вимкнення затемнення при включеннізаднього ходу мені не треба, але про всяк випадок я вивів провідпід цю штуку., Що провід треба тягнути аж під ліву ногу водія, тамє якийсь великий чорний роз'єм, в якому якийсь пін відповідає завключення лампочок заднього ходу. >

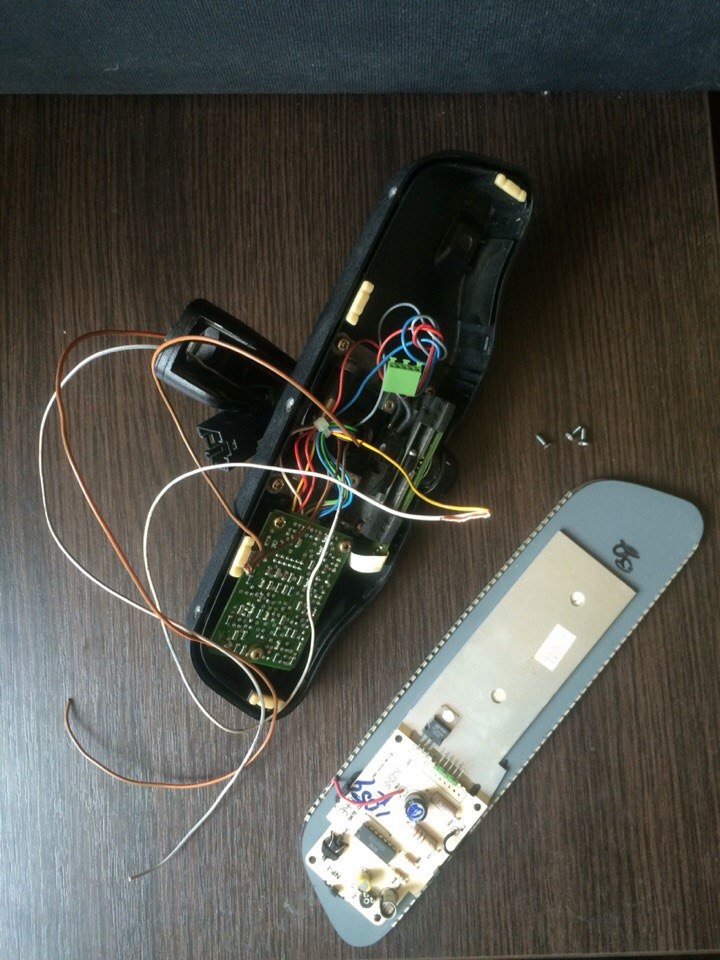

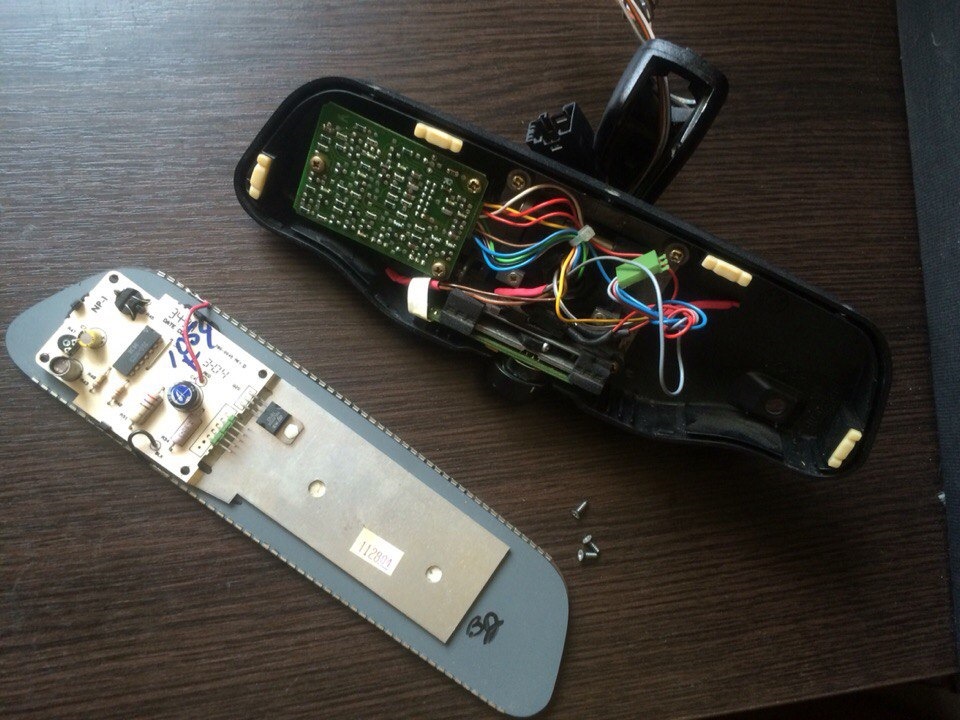

На дзеркалі 3 гвинтики зверху. Викручуємо, тонкою викруткоювідокремлюємо передню рамку від корпусу. Знизу, як завжди, кільканевиразних клямок, можна сміливо вилукати, але не тягнути за самедзеркало, воно підключене фішкою до іншої плати. Далі можемо бачитипотроха. Подовжуємо проводи У кріпленні дзеркала є фішка. Від неїнам треба 2 дроти. Або три, якщо хочеться протягнути до лампочокзаднього ходу. Як завжди, оголюємо роз'єм і там усі пінипронумеровані. Я відрізав від роз'єму 3 дроти, які потрібні і витягїх до плат, щоб зручно було "наростити" дроти. Ізолюємо тапростягаємо їх назад через кріплення дзеркала.

Ізолюємо, пакуємо та акуратно протягуємо дроти.

Підключення:
< /
Опційно:
Пін №1 — плюс від лампочок заднього ходу. Начебто, знаходиться підкилимом під лівою ногою водія, в колодці, чорний великий роз'єм.Обов'язково для того, щоб працювало автозатемнення:
/>
Пін №3 — плюс у другому положенні ключа. Беремо з фішкицентрального плафона освітлення — пін №1.
Пін №10 — маса. На фішку плафона, пін №4. Розібралися, щокуди тягнути, йдемо в авто.
> 1. Для початку треба зняти плафон. Ліворуч є отвір, підколупуємо і пластик легко відлущується, обсипаючи салон різнимибонусами у вигляді мумій комарів і т.Д.
2. За ним іде металевий короб плафона.Потрібно взятивикрутку і акуратно виколупати його звідти. Копирсати требастороною від себе (від заднього сидіння до капота) т.К. Зверхуплафона дві металеві клямки, а внизу зачепи. Ергономічно. Витягуємоплафон.
3. Витягуємо фішку плафона. Фішка прироблена до стелі наклямці під обшивкою стелі. Потрібно її намацати, провернути протигодинникової стрілки і вона клацнеться. Акуратно тягнемо її досебе. Багато дістати мені не вдалося. Незручно.
4. Через брак чіткої інформації, вирішив сам визначитипровід, який відповідає за "+" при другому положенні ключа. З 6отворів у фішці, зайнято 5. Тобто. Номери пінів вважатимемо відпершого задіяного. Пін №1 фішки плафона та відповідає за "+"при повороті ключа. На нього вішаємо провід від піна №3, який нафішці дзеркала. Як завжди, я розрізав дріт і на скрутцізафіксував.
5. Пін №4 фішки плафона — маса. На нього тягнемопровід від піна №10 фішки дзеркала.
6. Збираємо у зворотній послідовності.
7 . Радіємо ніштяку.
8. Дивуємося відчуттям від дзеркала.
9. Радіємо.
10. Profit!

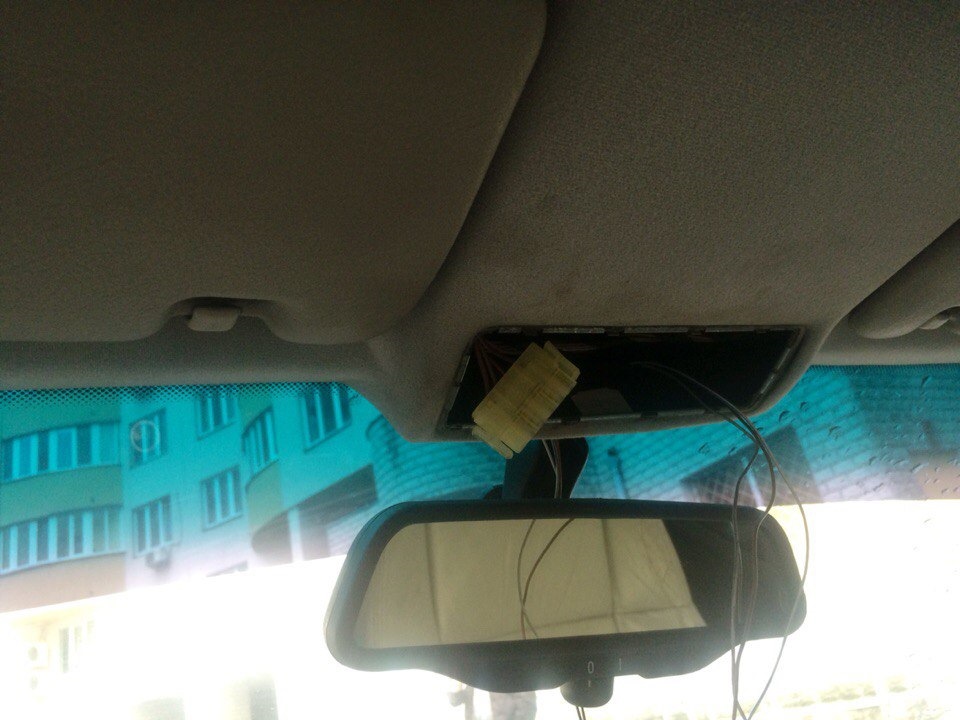

Зняв плафон, витяг фішку.

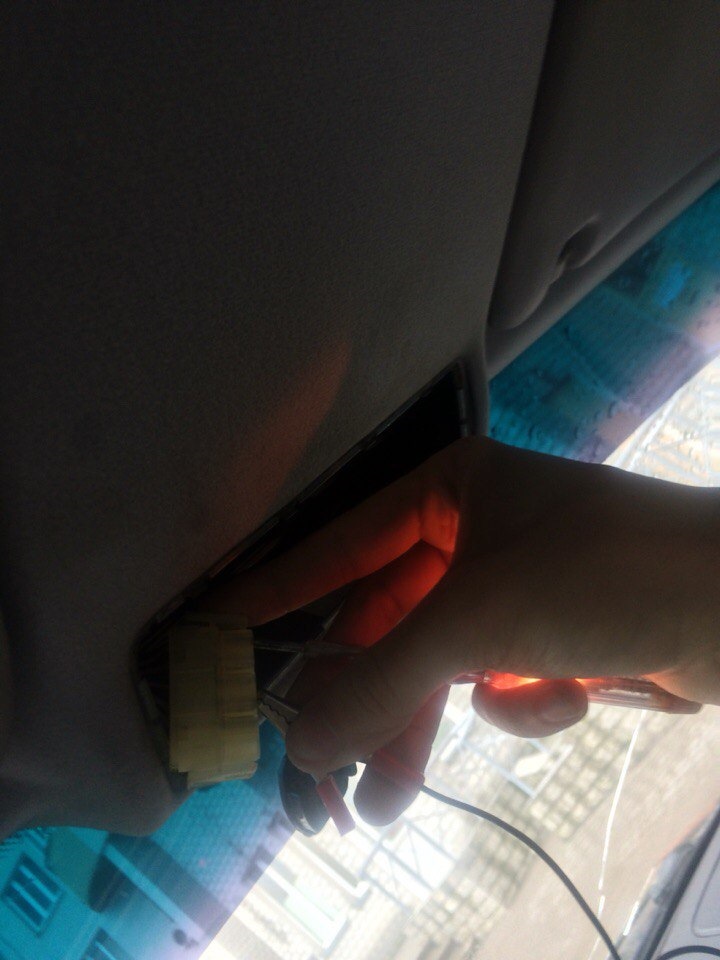

Перевіряємо, що куди. Пін №1 (+) та Пін №4 (-)
Автозатемнення в дії)
BONUS:
Кріплення дзеркала було розбовтане, тобто. "пружина" втомилася. Таквоно виглядає всередині:
Нескладно здогадатися, що робити, якщо бовтається дзеркало :D
