Пневмотест циліндро-поршневої групи та клапана EGR за допомогою TechStream

Розбираюся потихеньку з діагностичною програмою Toyota TechStream інещодавно дізнався, як з її допомогою можна дуже легко оцінитиступінь зношування циліндро-поршневої групи, а також ступіньзасмічення клапана EGR.
Перший тест полягає в тому, щоб не торкаючись двигуна (навіть невикручуючи свічок), деякий час прокручувати стартером колінвал, прицьому буде програмно відключена подача палива, а муфти зміни фазклапанів будуть у нульовому положенні.

Суть такого пневмотесту полягає в тому, щоб поциліндрово вимірятиприскорення/уповільнення обертання коленвала на кожному тактістиснення Якщо циліндр з поршнем (або клапана) ) зношені, то моментпрокручування при такті стиснення буде трохи вище, ніж у іншихциліндрів, тому що в такому циліндрі нижче компресія, а тому будеменший опір обертанню стартера.

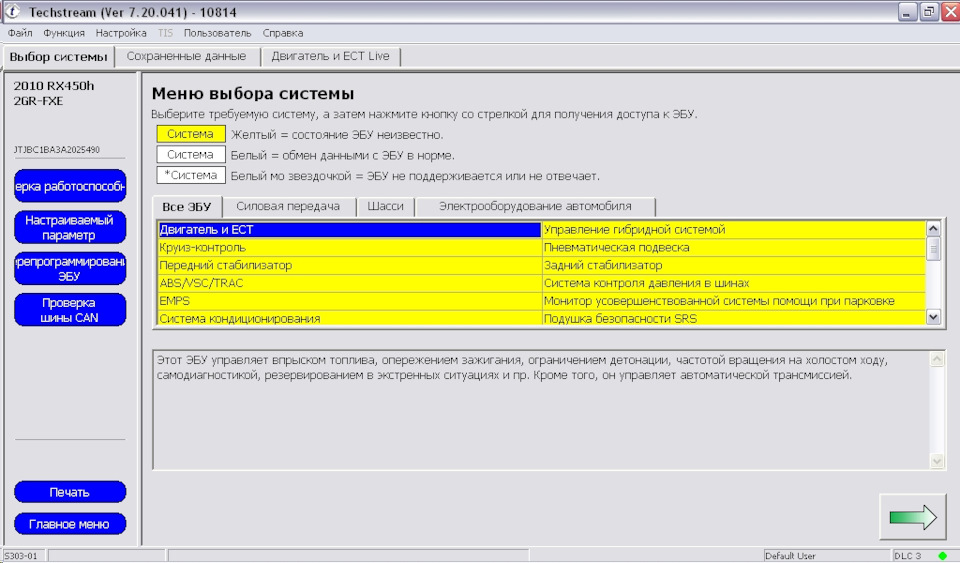

< Особливо добре цей ефект знайомий тим, хто хоч раз загинавсобі клапан при обриві ланцюга або ременя ГРМ, тоді двигункрутиться від стартера легко-легко, т.К. Клапана загнуті і немаєопору від повітря на такті стиснення. Отже, тест проводиться зранкураніше на холодній машині. Включаємо запалювання і не заводячидвигун підключаємося до ЕБУ двигуна (Engine and ECT), як намалюнку нижче.

Діагностичний модуль Toyota TechStream

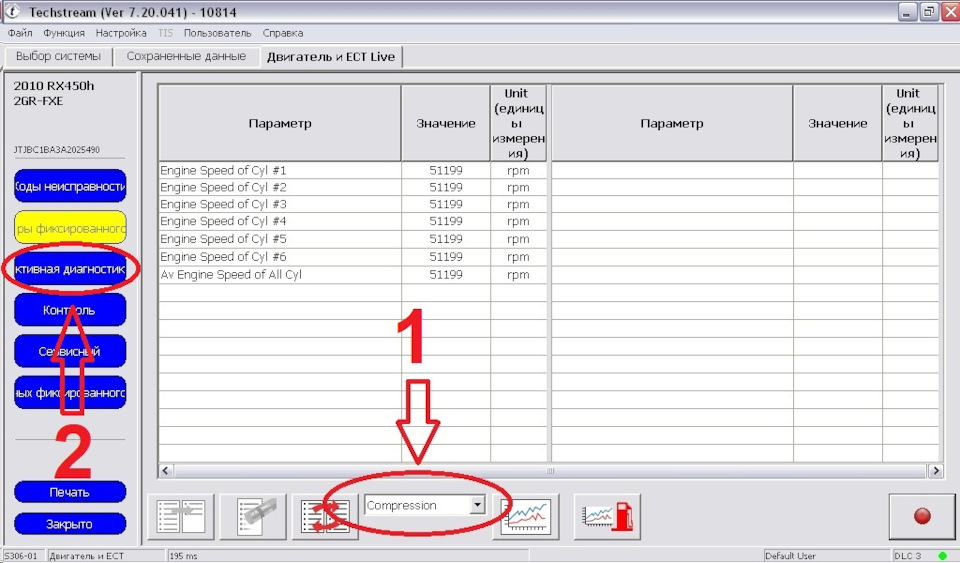

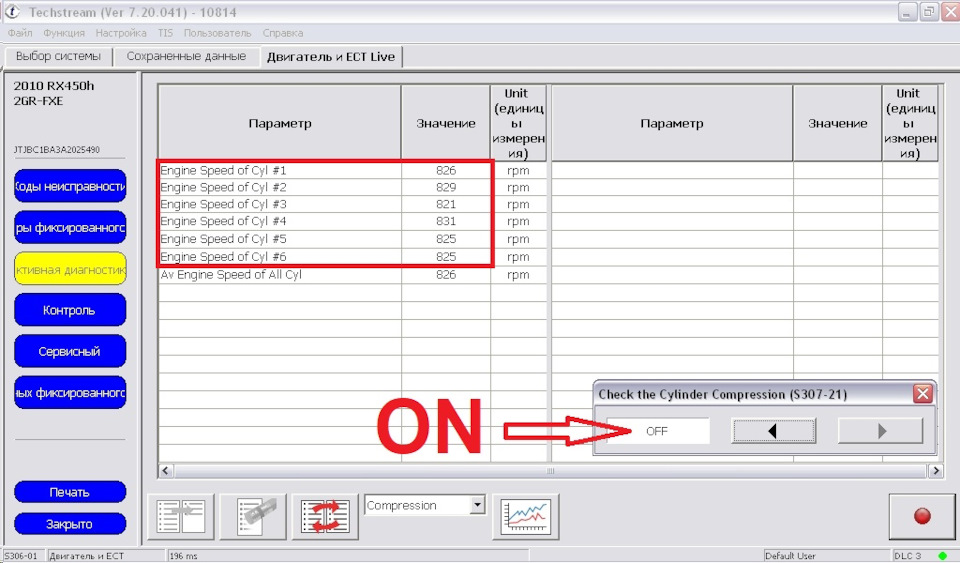

> Тут треба зупинитися і віддати належне інженерам Тойоти, якіподбали навіть про таку дрібницю, як створили готові пресетипараметрів для різних тестів, щоб бачити не всілякі параметривідразу (адже їх тільки двигуном близько 200), а тільки ті, якібудуть нам потрібні для тесту. Тому для даного тесту вибираємовнизу пресет компресії (Compression) і побачимо поточне значенняоборотів коленвала по кожному циліндру, величина розбіжності міжякими власне і покаже нам ступінь зносу циліндро-поршневої групи.Поки тест не пройдено, там буде значення 51199 навпроти кожногоциліндра. Підготовка до тесту Після цього зліва натискаємо "активнадіагностика" (Active Test) і вибираємо в самому низу спискуактивних тестів "перевірити компресію в циліндрі" (Check theCylinder Compression). З'явиться таке маленьке спливаюче вікно, вякому буде тільки один перемикач ON/OFF. Вибираємо ON і крутимостартером секунд 5-10, поки цифри навпроти кожного циліндра незміняться, як на малюнку нижче. У гібридів коштує 24-кіловатнийстартер (MG1), а тому ці цифри в мене з'явилися дуже швидко. Як назвичайних машинах це відбувається я не знаю, але думаю, що з першогоразу все має вийти. Знаю тільки, що цифри на звичайній машинібудуть десь у районі 200-300 оборотів, а не 800+, як на гібриді.Тепер дивимося на розкид цифр і радіємо, якщо розкид становить лишекілька одиниць. Якщо розкид складатиме десятки або навіть сотніодиниць, то тоді треба їхати до мотористів і займатися двигуном, поки не стало ще гірше. З пружиною клапана і встигали замінити її, поки клапан не прогорів. А якщо проблема виявиться класичною —закоксування від поганої олії, і може тоді вдасться обмежитисярозкоксуванням і зміною олії на нормальне.

На нормальному сервісі такий тест повинні робити регулярно, аленаші сервісмени про нього і не чули, а тому і не пропонують, хочамогли б накосити грошей.

Також цей тест треба обов'язково робити при покупці машини, щоб невийшло так, як у Петра на цьому відео.

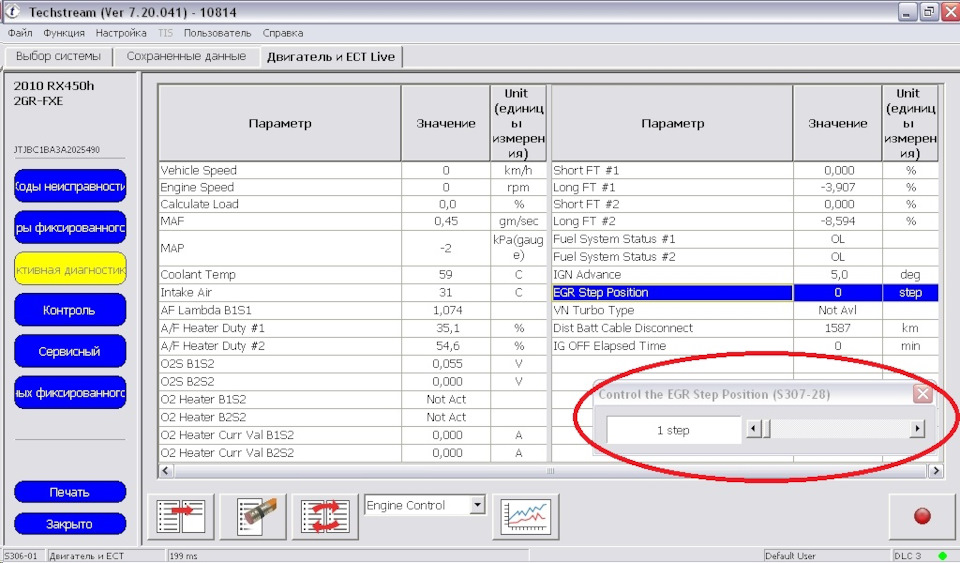

Тепер робимо другий тест, який оцінить рівень засміченняклапана EGR. Суть його в тому, щоб відкрити клапан EGR на холостомуході і таким чином дати двигуну затихнути, якщо канал клапана EGRбуде чистим. Якщо ж канал клапана EGR забитий, то хоч відкриваййого або не відкривай, а робота двигуна зовсім не зміниться. Томузаводимо двигун (на гібридах заводимо в режимі технічногообслуговування Maintenance Mode) і вибираємо в пресетах "EngineControl", а в активних тестах вибираємо "Control the EGR StepPosition". З'явиться маленьке спливаюче вікно, в якому можна будевибрати ступінь відкриття клапана EGR від 1 до 110. Різковідриваємо клапан EGR на 25%, слухаємо звуки і різко повертаємоназад. Потім робимо все те саме, але тільки вже на 50%, потім на75% і нарешті з нуля різко відкриваємо його повністю. При якомусь зцих наростаючих відкривань клапана EGR з двигуна почнуть долинатигучні звуки, а сам двигун може заглухнути від надлишку вихлопнихгазів у впускному колекторі. У мене гучні звуки з'явилися на 50%відкриття клапана EGR, а далі я випробувати долю не став і простозакінчив тест. До цього моменту я зовсім недавно чистив клапан EGR (разом із теплообмінником), коли міняв свічки на задній голові. Ігадаю, що з того часу він не міг сильно засмічитися, т.К. Бензин янамагаюся лити якісний, а машина олію начебто зовсім не їсть.Тьху-тьху, тук-тук. До речі, всім довірливим людям, які повірилирізним пройдисвітам, що клапан EGR необхідно глушити, добре б самимвивчити це питання і зрозуміти, що система EGR є не простокорисною, а й дозволяє досягти максимального крутногомоменту в ширшому діапазоні обертів, ніж без її використання.Наприклад, у приусів з клапаном EGR виходить ширша полиця крутногомоменту і таким чином підвищується еластичність двигуна:142 Н*м при2800-4000 об/хв ( для моделей із системою EGR)
— 142 Н*м при 4000 об/хв (для моделей без системи EGR)

Під еластичністю двигуна слід розуміти співвідношення між оборотамимаксимальної потужності і оборотами максимального моменту, щокрутить (Pmax/Mmax) і воно повинно бути якомога нижче. Це дозволитьзнижувати і збільшувати швидкість лише рахунок роботи педаллю газу, не вдаючись до перемикання передач, і навіть їхати підвищенихпередачах із малою швидкістю, т.К. Крутного моменту для прискореннябуде достатньо. Зазвичай у бензинових двигунах EGR працює в режимахсереднього навантаження, знижуючи температуру горіння та знижуючисхильність до виникнення детонації. Крім того, алгоритми роботи EGRщільно взаємопов'язані зі зміною фаз VVT-i і корекцією кутівзапалення., а лише намагається зрубати грошей на глушенні клапанаEGR та відключенні лампочки помилки по EGR, замість того, щоборієнтувати власника на відновлення його нормальної роботи.
