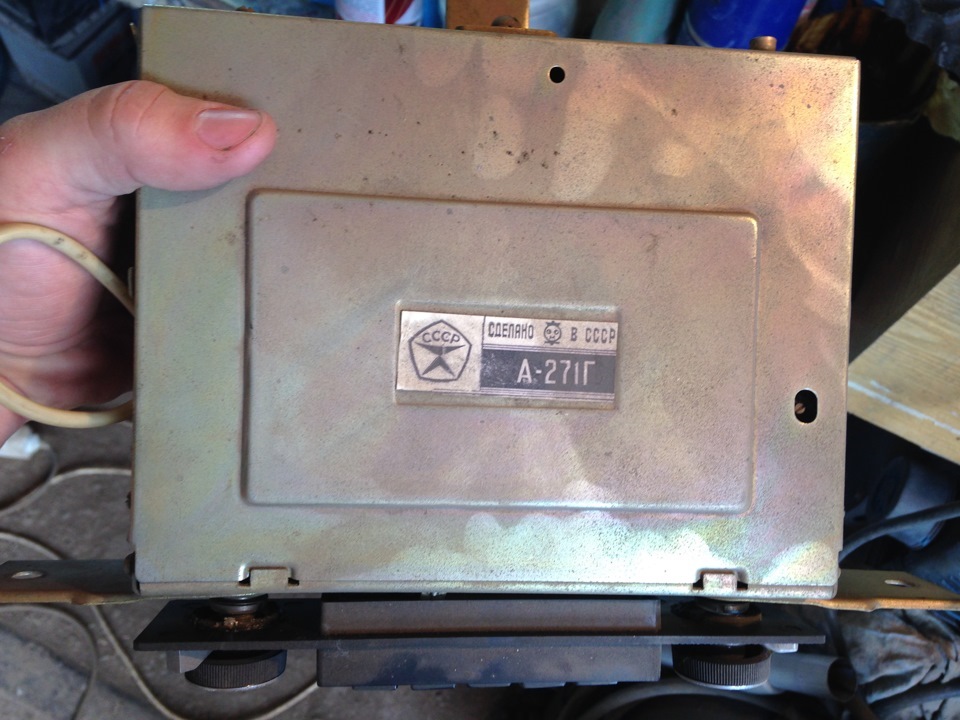

У зв'язку з тим, що моя схема прослуховування музики черезFM-модулятор зазнала фіаско (модулятори горять як пиріжки), вирішивпіти відомим багатьом шляхом. Для задуманого було знайдено приймачА-271Г c 5 -ти піновим аудіо-входом, та ще який! Мій приймачвипущений у вересні 77го, а куплений у листопаді 77го! Так щоавтентичність залишилася повною мірою))
Радість моя)

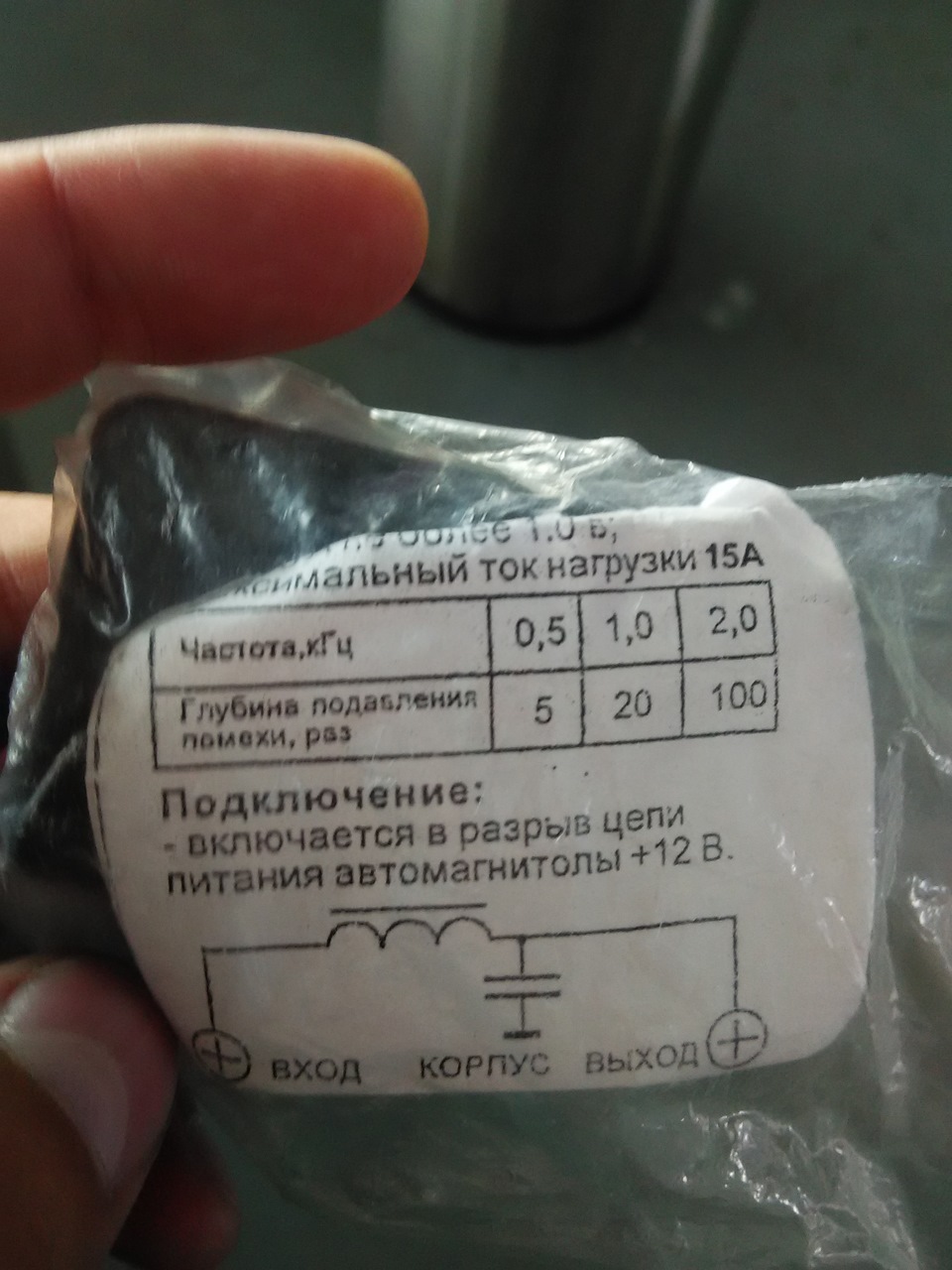

< Далі на радіоринку купив FM-УКВ конвертер, для прослуховуваннясучасного радіодіапазону.Також, з нагоди придбав фільтр придушенняперешкод (про всяк випадок) і провід 5-пін - 3, 5 jack (все щепродаються)

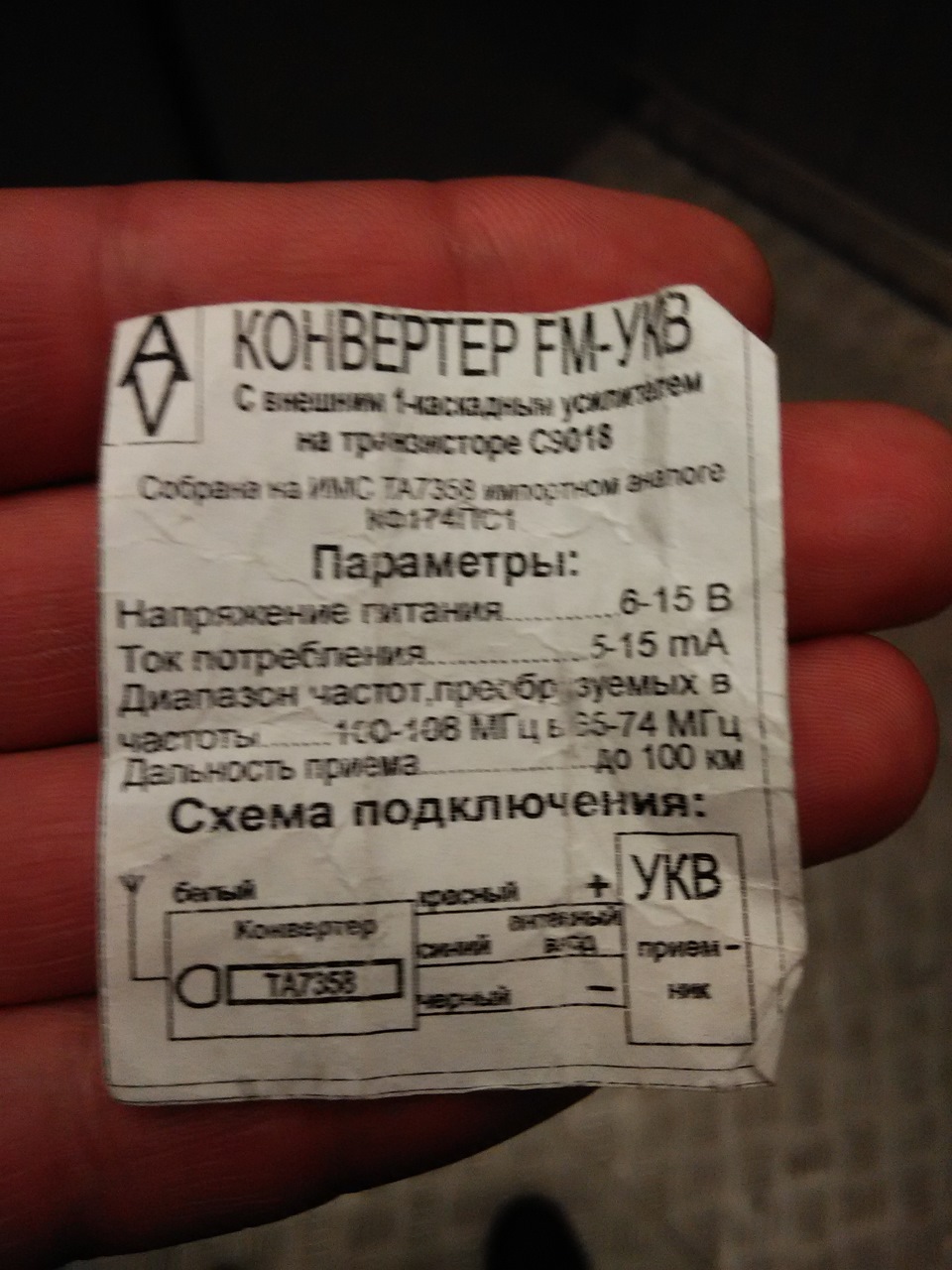

Схема конвертера

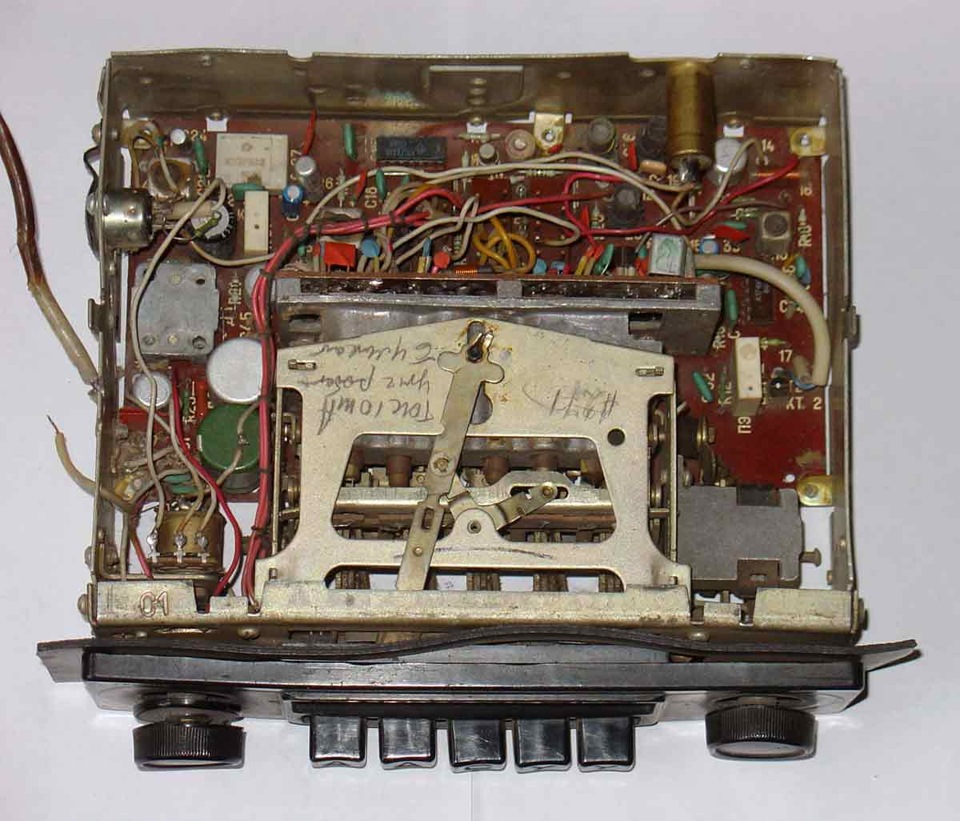

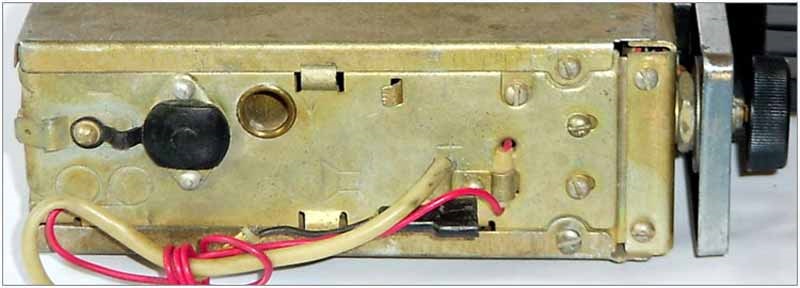

Після впаювання конвертера та перевірки ємностей у приймачі, явитягнув старий А-271 і на його місце поставив дороблене диво —А-271Г! виймаємо заглушку і встромляємо куплений провід, все ... Здинаміків ллється мелодія плеєра)) Для тих, у кого немає можливостізнайти потрібний провід, наводжу розпинування:2 - загальний канал, 1 - лівий і правий канал, 3-2 перемичка для включення режиму "радіо"
Все наочно)
Насолоджуємося музикою
PS За фото, дякую інтернету))
Коментарі20
Що означає загальний канал?
Земля, екран і т.д.
З приводу 2401, взагалі цей індекс позначав таксі, була у мене колись така 76 років після московського таксі (1983 року).
5 дин зрозуміло що і як а в 3,5 чека куди який провід в ньому паяти
Привіт. Підкажи по кабелю для aux
Дружище, стаття класна, пізнавальна. Підкажи, що за кнопки під приймачем на панелі?
Спасибі. Це КВП-4А, короткохвильова приставка для приймача
А, тобто вона окремо від самого приймача йшла? Я все думаю, що у мене за отвір із заглушкою, ну не CD привід ж зрештою на машині 81-го року стояв.))
А можеш якось ближче її сфоткати, там якісь цифри, просто хочу або оригінал так само знайти, або хоча б зробити таку, без функціоналу.
https://megadriver.org/p410773-nistiak-rodom-iz-srsr ось
О, дякую! )
Як у вас у Донецьку справи?
А я до кінця не вірив що до цієї балалайки можна зробити всіма улюблений аукс.
Мало того, він із заводу в ній йде, просто встромляєш кабель і все! Я сам в ахері від неї)
Це MP3 плеєр?
Так, через шнурок до рідного приймача підключається звичайний мр3 плеєр або телефон)
Круто, днями придбав радіоприймач з таким же входом під кришечкою, треба теж такий провід купити, а то ловить турецькі канали).
Спробуй на радіоринку знайти готовий
Ех теж хочу такий ФМ конвертер. Не можу не де оригінальний знайти за нормальну ціну.
Що таке аукс більше схоже на оцет, яке заморське слово фууу)) Я знаю що таке лінійний вхід і лінійний вихід) наша вітчизняна аудіо техніка Хай Фай))))
