Встановлюємо бортовий комп'ютер

Нарешті дійшли руки до встановлення бортового комп'ютераподарованого мені колегами напередодні. Бортовий комп'ютер - цеRobocar Eco який встановлюється замість штатного годинника. Тут яне описуватиму як його правильно підключати, де роз'єми і дедроти.Це все дуже докладно описано в інструкції яка додається доБК.Тут я хотів би представити на вашу думку те як я встановив БК вкорпус годинника і з чим мені довелося боротися.Може комусьзнадобиться в подальшому. Поїхали!

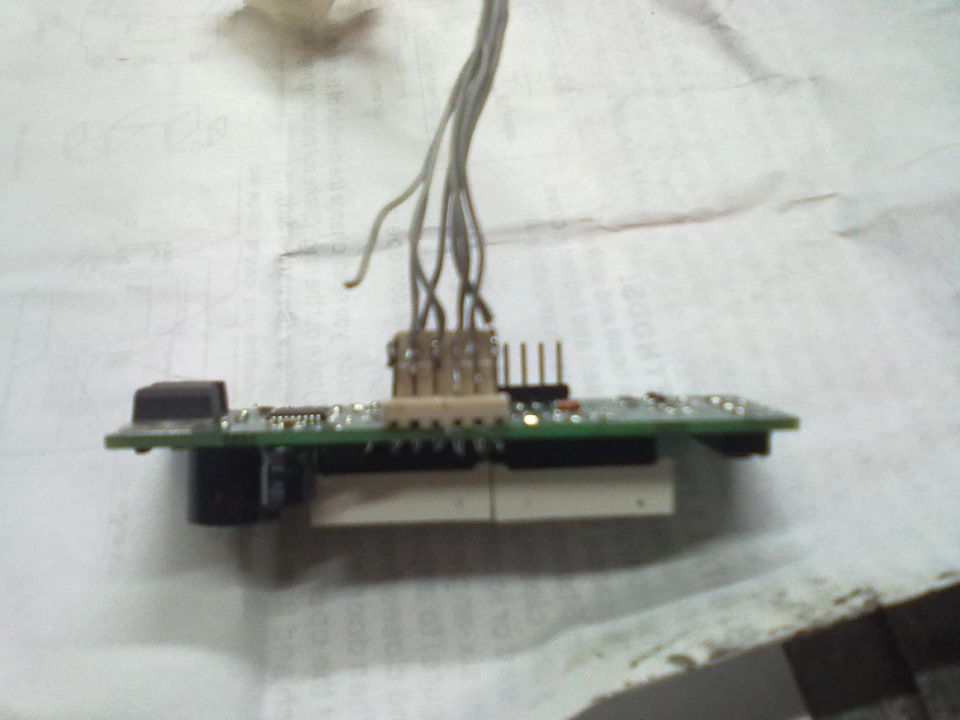

Як виглядає БК можна подивитися в інтернеті Картинок повно Як я вжевідзначав у попередньому пості дуже невдало реалізовано підключенняшлейфу з роз'ємами безпосередньо до плати БК. Від ніжок роз'єму примонтажі Повчається приблизно так:Ой, проводок відірвався ...
Дякую виробнику - поділилися зі мною схемою розпаювання роз'єму.Але мене такий метод кріплення проводів довбав просто в мозок якдятел, що збожеволів. І тут ідея виникла — я взагалі системнийадміністратор і вдома у мене валяється комп'ютер мені не потрібнийі задарма. Загалом сміття. Але, у нього є роз'ємники, якіпідключаються до материнської плати (Power switch, Reset switch іт.Д.) Хто в курсі той зрозуміє про що мова. І відразу думаю — ну чине дурень я. У результаті вийшло щось на зразок:

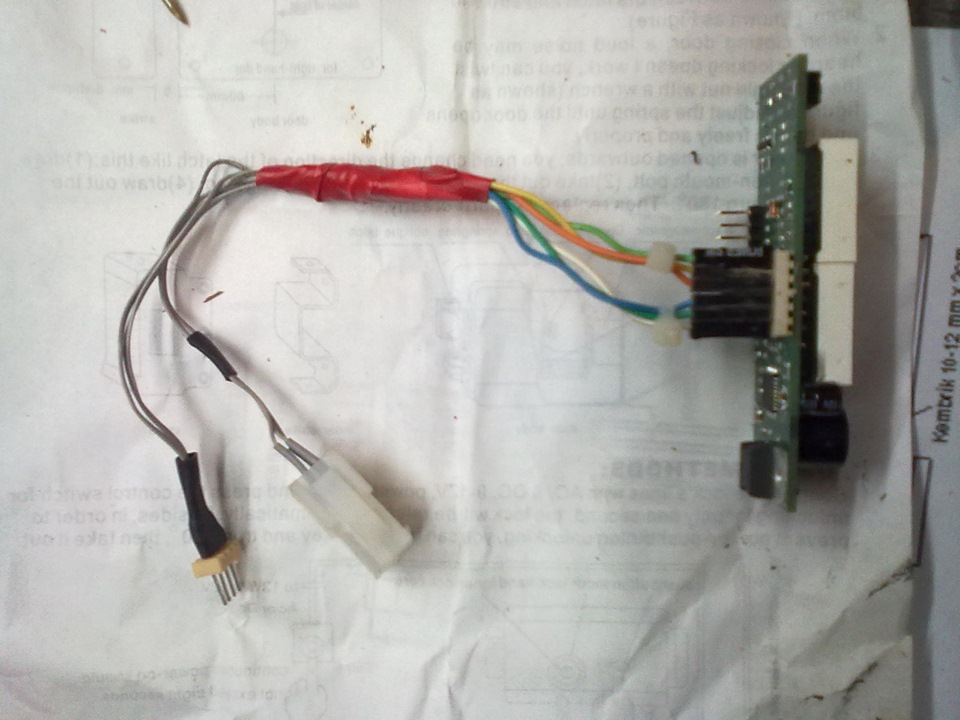

Симбіоз старого ПК і бортового комп'ютера.

Що ж у результаті вийшло — при монтажі дроту більше невідламуються. Ура.

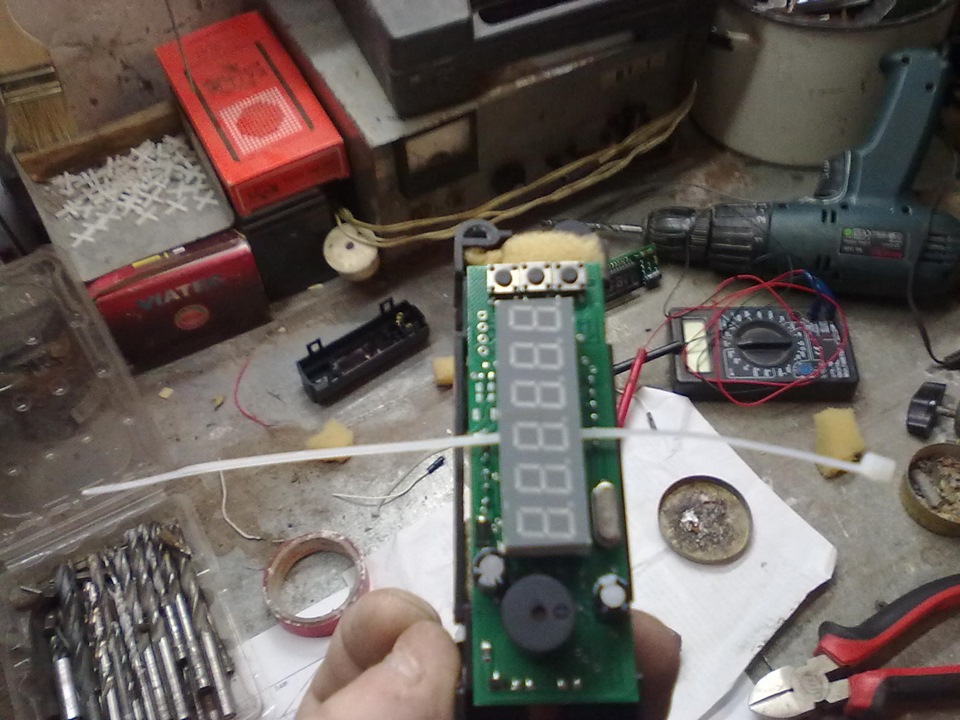

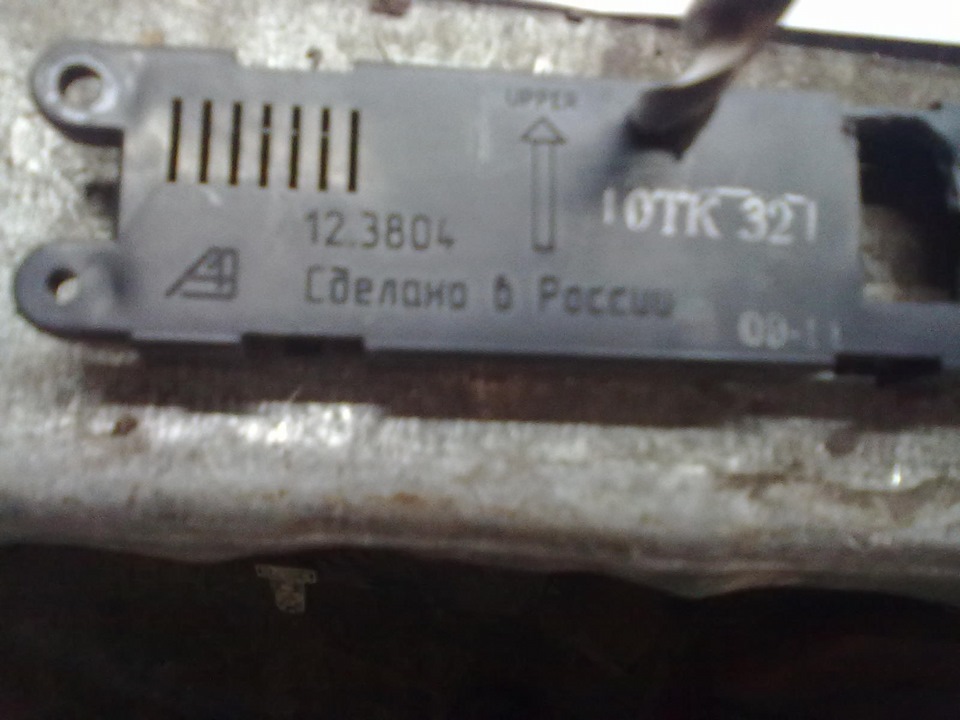

Далі треба задню кришку дещо адаптувати до роз'єму, який у насвийшов. Дриль в руки і вперед:Робимо отвір для роз'єму. Рухаємосядалі - приміряю плату БК, а тут є тонкість - плата за розміромтрохи менше ніж штатний годинник. . Як результат треба досить точнопотрапити на кнопочки у передній частині корпусу годинника. Алеплата менша. Відповідно вона їздить усередині корпусу. Що ж робити.Ідея виникла спонтанно:фіксуємо БК в корпусі.

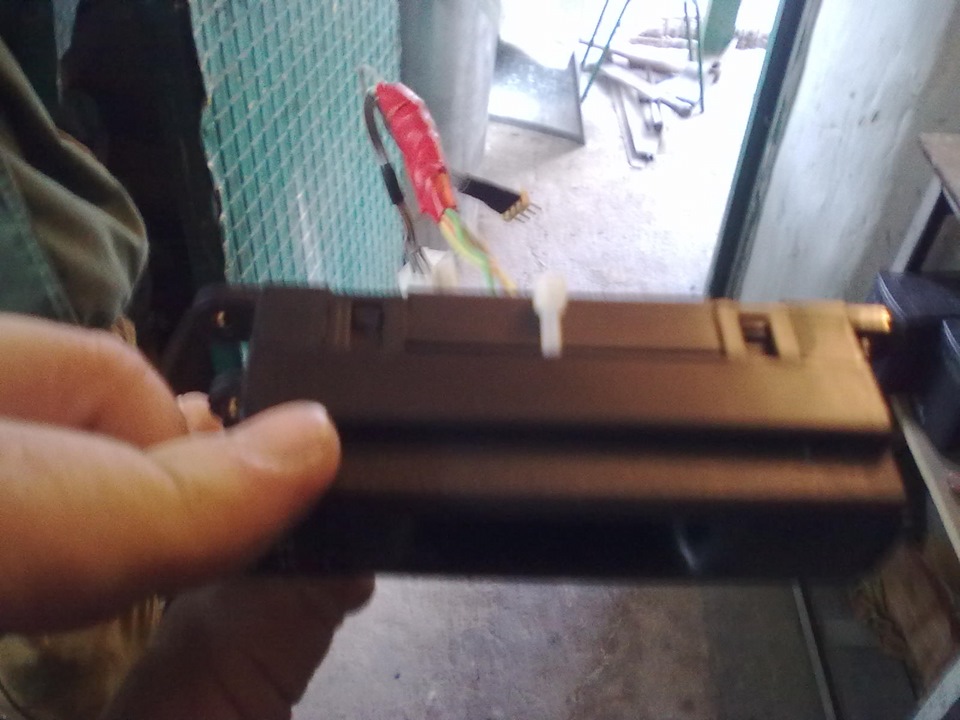

Ура. Він зафіксований.
Ну загалом і все. Далі просто збираємо корпус. Встановлюємо, підключаємо, збираємо машинку. БК у зборі. Прошу вибачення заякість фотографій. У мого телефону камера м'яко кажучи не фонтан.Якщо кому буде цікаво — викладу відео як він працює на ютуб іподілюся посиланням.
