Запобіжники позначення, запобіжник клапана стоп двигун

У 60км від будинку затих форд і відмовився заводиться, стартерпрацював. Досвідченим шляхом з'ясував відсутність живлення наклапані "стоп двигун"... Хто не знає, стоїть на ТНВД, біля трубокна форсунки.
>

схеми для:
Ford Transit 1995, 1996, 1997, 1998, 1999, 2000 рокувипуску
/p>

Схеми блоків запобіжників.

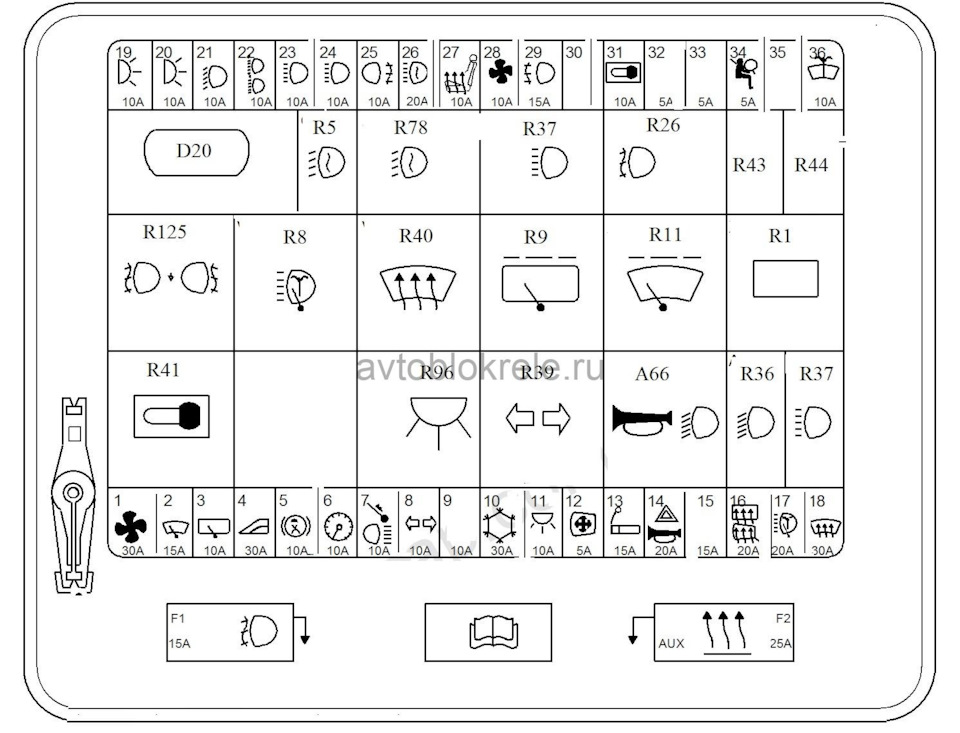

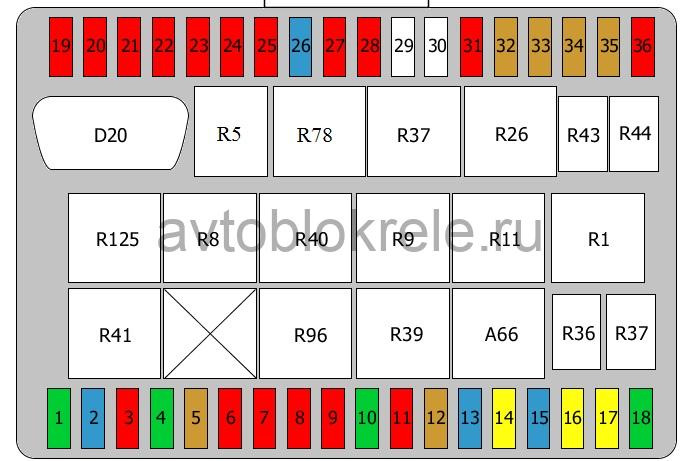

Блок запобіжників у салоні, ліворуч від водія
Позначення

розшифровка.

1 30А Вентилятор обігрівача
2 15А Склоочисник вітрового скла
3 10А Склоочисник заднього скла
4 30А Електричні склопідйомники
5 5А АБС
6 10А Система контролю тяги, система холодного старту, годинник, ABS, система підзарядки, фари, комбінація приладів, системапротиоблидення, протиугінна система
7 10А Стоп-сигнали
8 10А Покажчики поворотів
9 10А Сигналізація протиугінної системи
10 30А Кондиціонер
11 10 Внутрішнє освітлення
12 5А Електрифіковані дверні дзеркала
13 15А Запобіжник прикурювача
14 25А Аварійна сигналізація, звуковий сигнал
/>
15 15А Сигналізація протиугінної системи, аварійна сигналізація
16 20А Обігрівач заднього скла
17 20А Омивач фар
18 30А Обігрівач вітрового скла
19 10А Праві габаритні вогні
20 10А Ліві габаритні вогні
21 10А Права фара, ближнє світло
22 10А Ліва фара, ближнє світло
23 10А Права фара, дальнє світло
24 10А Ліва фара, дальнє світло
25 10А Задні протитуманні ліхтарі
26 15А Денні ходові вогні
27 10А Обігрівач передніх сидінь
28 10А Додатковий електричний обігрівач
29 15А Протитуманні фари
30
< 31 10А Замок запалення
32 5А Протиугінна система
33 5А Протиугінна система
34 5А Пневмоподушка
35 5А Дверні вогні, Подушка безпеки
36 10А Склоочисники та склоомивачі
R1 Обігрів заднього вітрового скла
R5 Система денного світла
R8 Насос омивача фар
/>
R9 Задній склоочисник
R11 Передній склоочисник
R26 Протитуманні вогні
R36 Ближнє світло
R37 Далеке світло
R39 Вказівники повороту
R40 Обігрів вітрового скла
R41 Запалювання
R43 Ліві попереджувальні вогні
R44 Праві попереджувальні вогні
R78 Ближнє світло фар зі зниженою інтенсивністю
R79/R5 Ближнє світло фар зі зниженою інтенсивністю
R80 Система денного світла
R96 Таймер внутрішнього освітлення
R125 Задні протитуманні ліхтарі
A66 Попередження модуля освітлення
D20 З'єднувач передачі даних (DLC)

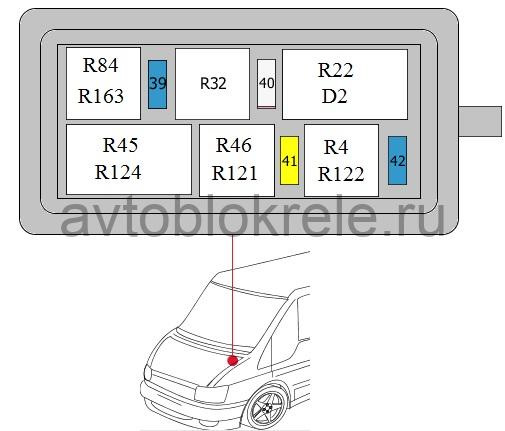

Блок запобіжників та реле у моторному відсіку Ford Transit. Схемарозташування запобіжників і реле для автомобілів з ручною коробкоюпередач./>
Система керування двигуном
40a 3А Управління двигуном
40b 25А Система керування двигуном
41 20А Автоматична коробка передач
42 15А Система керування двигуном
R4 Паливний насос, бензин
R22 Стартер, дизель
R32 Кондиціонер
R45 Вентилятор охолодження, бензин< br/>
R46 Вентилятор охолодження, 2 швидкість, бензин
R84 Реле двигуна, дизель
R121 Kickdown, дизель
R122 Kickdown № 2, дизель
R124 Вентилятор кондиціонера, дизель
R163 Блок управління двигуном, бензин
D2

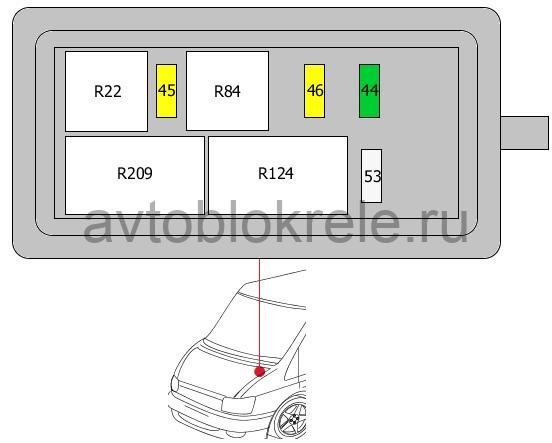

Блок запобіжників та реле в моторному відсіку . Схема розташуваннязапобіжників і реле для автомобілів з напівавтоматичною коробкоюпередач (з кондиціонером).
або схема розташування запобіжників та реле.
46 20А Автоматичне зчеплення
53 25А Вентилятор кондиціонера
R22 Система пуску двигуна
R84 Реле двигуна
R124 Вентилятор кондиціонера
R209 Гідравлічний насос
Блок запобіжників у моторному відсіку (права сторона).
FA 80А Система пуску
Система керування двигуном 2.0 DOHC
Система денного світла
бортові вогні
Ліхтар освітлення номерного знака
Освітлення приладів
FB 40А Протитуманні вогні
Додатковий обігрівач
/>
FC 60А Аварійна система
Система керування двигуном
FD 50А ABS
Або ж
Блок керування ESP
FE 50А Блок керування двигуном, бензин
Система холодного старту, дизель
<
FFa 20А Система керування двигуном, дизель
Кондиціонер
Холодильник
FFb 50А DOHC, турбодизель:автоматичне зчеплення
Система керування двигуном
Кондиціонер
Холодильник
FFc 60А Автоматичне зчеплення
/>
Система керування двигуном
Кондиціонер
Холодильник

інфа взята зavtoblokrele.ru/ford/pred…rd-transit-1995-2000.html
в моєму випадку це запобіжник F3 "склоочисник задньогоскла". У вас, можливо, буде інший. Тому варто перевірити усі.як і сигналізацію, якщо вона є, може блокувати роботу двигуна.

запобіжник глушилки дизеля
п.С. Я думаю таким чином, завод захистив форд від угону.
"дизель
Кондиціонер
Холодильник
FFb 50А DOHC, турбодизель:автоматичне зчеплення
Система керування двигуном< br/>
Кондиціонер
Холодильник
FFc 60А Автоматичне зчеплення
Система керування двигуном
Кондиціонер
Холодильник
інфо взята з avtoblokrele.ru/ford/pred…rd-transit-1995-2000.html

але, ніде не вказано який запобіжник відповідає за клапан зупинкидвигуна… досвідченим шляхом з'ясував що в моєму випадку, цезапобіжник F3 "склоочисник заднього скла" . У вас, можливо, будеінший. Тому варто перевірити усі. Як і сигналізацію, якщо вона є, може блокувати роботу двигуна.
