Після минулої сесії електрика (на 2.5 днів) залишилося 2 речі наперевірку. Мозок, який є при запущеному двигуні. Для початкузнайшли куди повинен приходити цей сигнал (25 нога роз'єму X18157 —чорний роз'єм мізків кондиціонера. Колір дроту BL/WS — синій збілою смугою).Завели мотор, натиснули кнопку кондея - лампочкагорить але кондей не включається (як і було).Подали +12 вольт на 25ногу чорного роз'єму і все включилося! Це зрадило багато оптимізму, але залишилося знайти чому цей сигнал не приходить. За схемаминаведеними в минулих записах видно, що сигнал йде через запобіжник28 і далі через реле К61. Цей запобіжник у мене згоряв привключенні запалювання. Реле К61 також весела штука. За ідеєю вонобуло до 90 року, коли був другий блок запобіжників і реле підкапотом. 90 року його прибрали. Ще це реле з'являється вже восновному блоці, але в роках молодше (93+ здається). Взагалінапевно (90% точність імхо) дізнатися, де який запобіжник або релеможна тільки по ЄТМ від правильного року випуску, але і там єнестиковки. В одній і тій же книзі моє реле називалося або К61 абоК9 (етм від 1990 але від хай проводки, а у мене лоу і там євідмінність блоків запобіжників і реле).

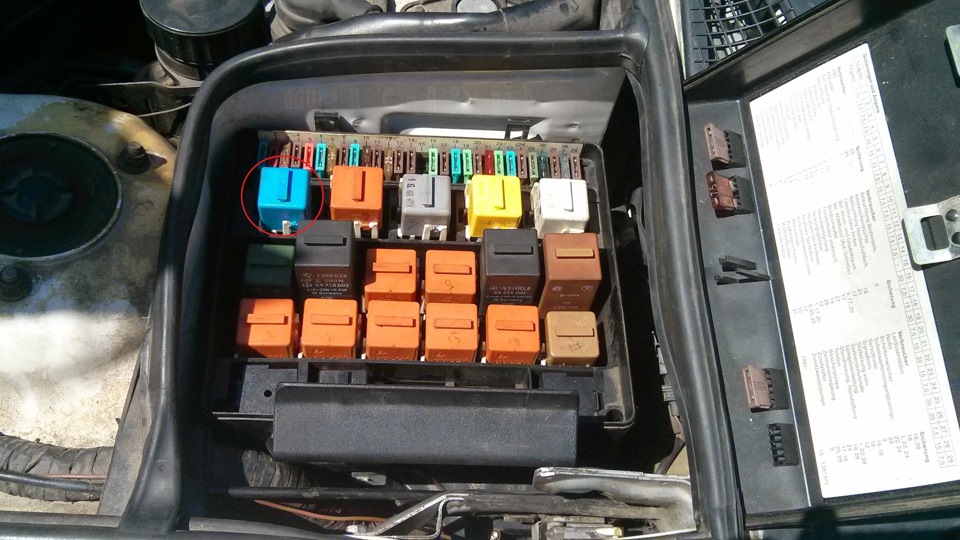

Для електрика це все не видалося проблемою. Він просто зняв блокреле і почав шукати реле, від якого йде синьо-білий провід. З 3того разу вибір ліг на наше реле. Попередні 2 електрик виключив поЕТМке. Це було реле, що стоїть у першому слоті. Номери правильногореле

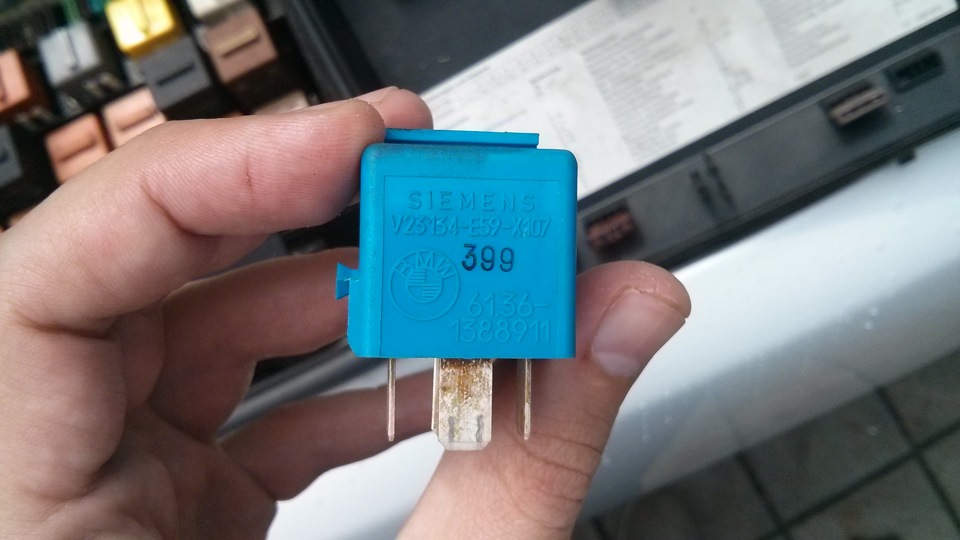

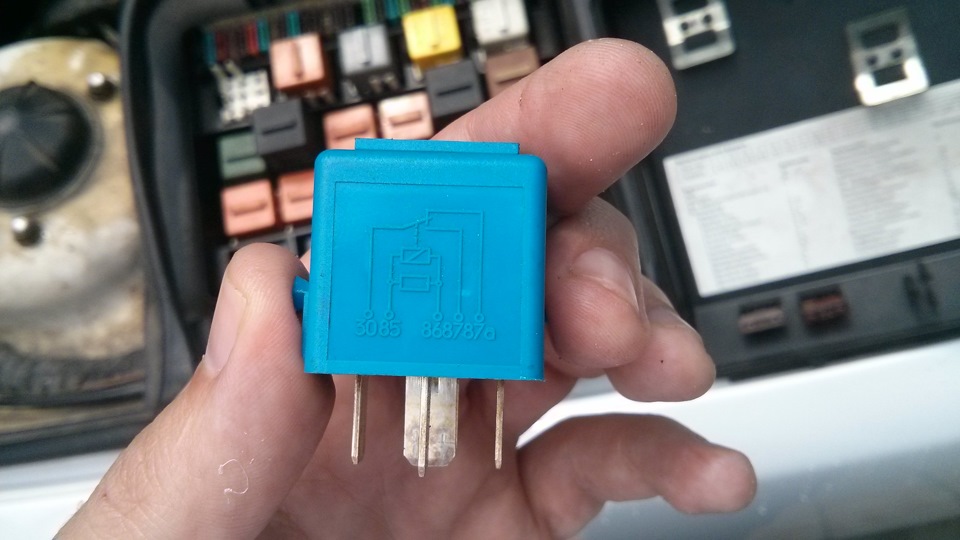

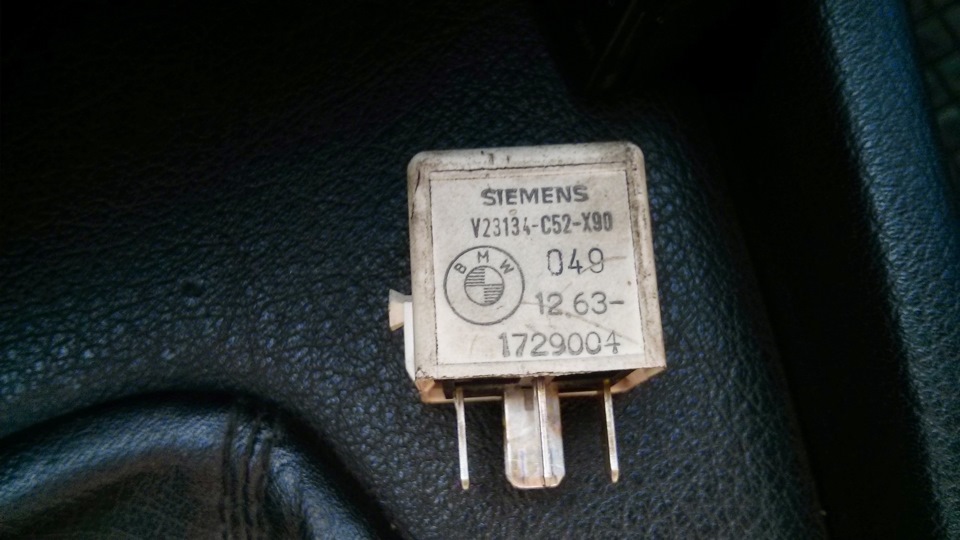

Номер 61 36 1 388 911. Пам'ятаю що електрик копався у великійскриньці з різними реле, дивився на їх схеми збоку. Ось це підійшлоза схемою. Можливо це не те, що тут має стояти, але аналогічнейому. У мене таке ж стоїть у блоці поряд з мізками. Не знаю хто ічому його туди поставив, за ідеєю воно дорожче. Але воно непідходить по розпинці. Тепер у мене там стоїть синє реле, яке тудиличить. Після заміни цього реле запобіжник 28 перестав горіти ізапрацював кондиціонер!
тепер цей світлодіод горить не просто так
Ще глянули на місце реле задніх протитуманок, яке витягли і цеприбрало витік струму. Глянувши на посадкове місце знизу електрикпобачив, що хтось перекинув дроти під контакти вазівського реле. Іпоходу там стояло вазовське. Але ще хтось глянув на вазовське реле, подумав "непорядок" і поставив БОШівське назад. Що й призводило довитоку 0.25А. Електрик перекинув дроти назад і ми повернули і цереле також. Витоку струму немає :) Втім, битва за кондиціонерзакінчилася перемогою! Дякую всім хто допомагав порадою та ділом! Окреме спасибі Віталіку Vetalkaster За схеми ЕТМ, SanyaBlack Та samhoylik За консультації, DimmArt За численні трансфери на СТО та неприривневислуховування ідей чому воно може не працювати)))
Коментарі20

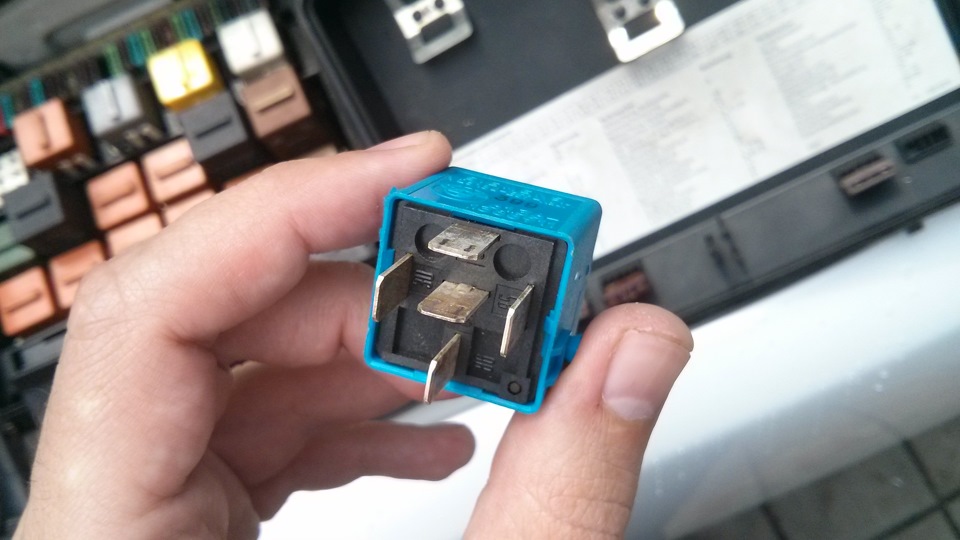

Олександр а де клема на реле Вашому 87 і 87а? А то на фото не видно. У центрі яка з них?
У мене теж саме. На СТО теж руками розводять. Муфта не включається. У мене в цьому місці перемичка стоїть.
я вже місяць мучаюся запустити не можу цей кондей (((
Діагностика INPA у допомогу. Вона покаже що є для запуску і чого немає
А номер цього реле ти не пам'ятаєш? А то у мене кондей не включається, а на місці цього реле стоїть звичайне 4х контактне
Це теж 4-х контактне. Номер завтра вранці подивлюся по світлому) Якщо до обіду не напишу - пни мене, можу забути ...
Дякую, буду чекати) але контактів у колодці реле на цьому місці у мене 6 або 7.
Олександр) Ти про мене не забув?
ледь не забув)) оновлюй сторінку, додав фотки та номер)
Дякую)
А скільки тобі обійшлося відновлення кондера?
Запчастини + робота + заправка - взагалі все обійшлося в 440 доларів. Але це з урахуванням того, що кондиціонер був в машині і все що було по кондеру в салоні під торпедою залишилося. Я купував все що було під капотом (частина нова, частина БО).
Та сума не маленька.
Так так. Особливо було прикро коли він не включався з салону. Мені майстри проводком від акумулятора запустили його, відзвітували що все зроблено і вмили руки. (ну я відразу знав що вони до мого знайомого електрика здають якщо якісь проблеми з електр...
Та це задарма.
Мої привітання! Кондер рулить)
Дякую) Реально розрулює )
Як форсунки? Ти вчора записувався коли Паша мені збирав машину ) Я вчора у нього гасив поки він робив, цікаво було )
Сьогодні помили форси) Виявилося не течуть ... тепер ламаю голову - в чому проблема)))
Браво! Вітаю!
