AFR Display на Arduino

Сам контролер переїхав до Інженерного Блоку АБС (с) разів два, алепотреба стежити за сумішшю залишилася. Ще при плануванні всієї цієїситуації вигадав. Зробити простий пристрій на ардуїно. 1. Показ AFRна дисплеї з точністю до 0.1
/>
2. RGB світлодіод (синій - бідна, зелений - стехіометрія, червоний- багата).
3. Блимання зеленим світлодіодом поки що йде прогрів датчика.
4. Прочерків для значень на краю діапазону (менше ніж 9 і більшеніж 22) і під час прогріву.
5. Живлення від 5 або 12 вольт (регулятор напруги на 5 вольт намоїй платі)
<
6. Перемичка для включення\відключення згладжування та усередненнясигналу RC фільтром.

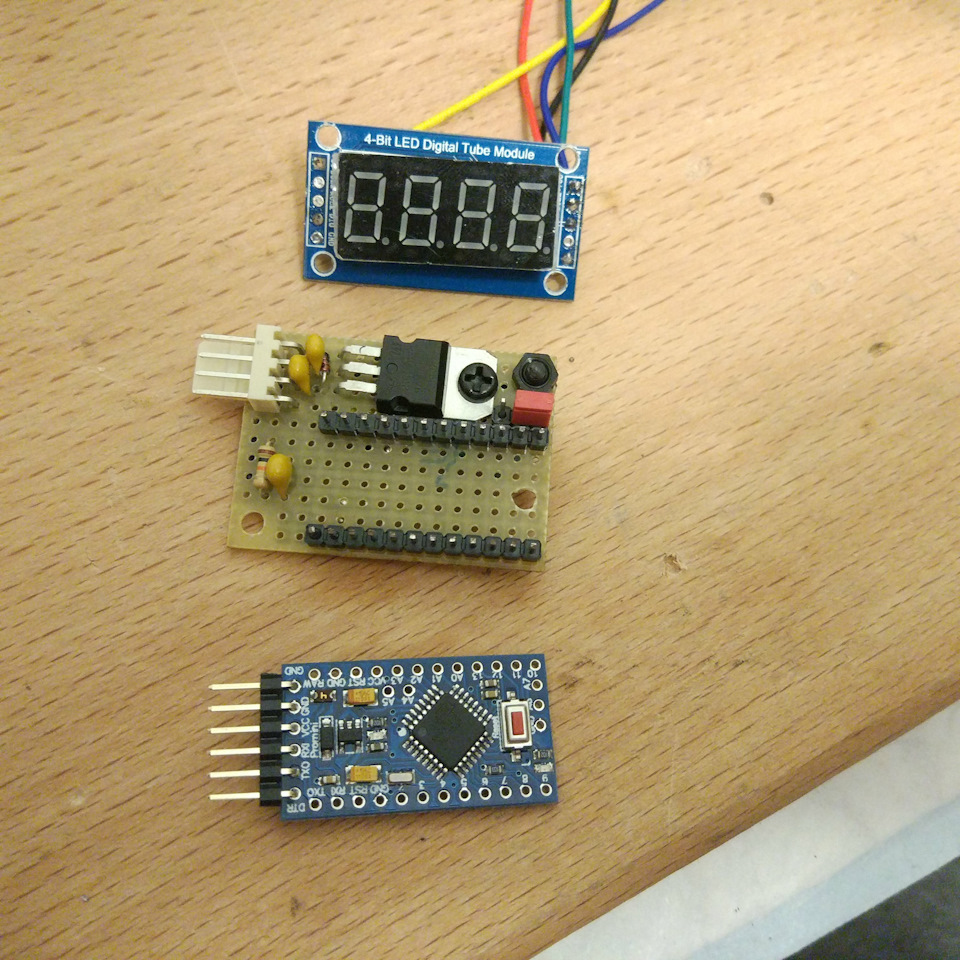

1. Arduino Pro Mini 5В 16МГц ATMega328
2. 4-розрядний семисегментний LED індикатор з ISP інтерфейсом на74HC595
3. Макетна плата під пайку.
4. Регулятор напруга на 5в, діод, 3 конденцатора.
5. Роз'єми, проводи, etc.
У контролера широкосмугового є аналоговий вихід, який можна легкочитати ардуїною. За замовчуванням у мого Innovate MTX-L жовтий дрітналаштований на такі показання:
0V = 7.35 AFR
5V = 22.39 AFR

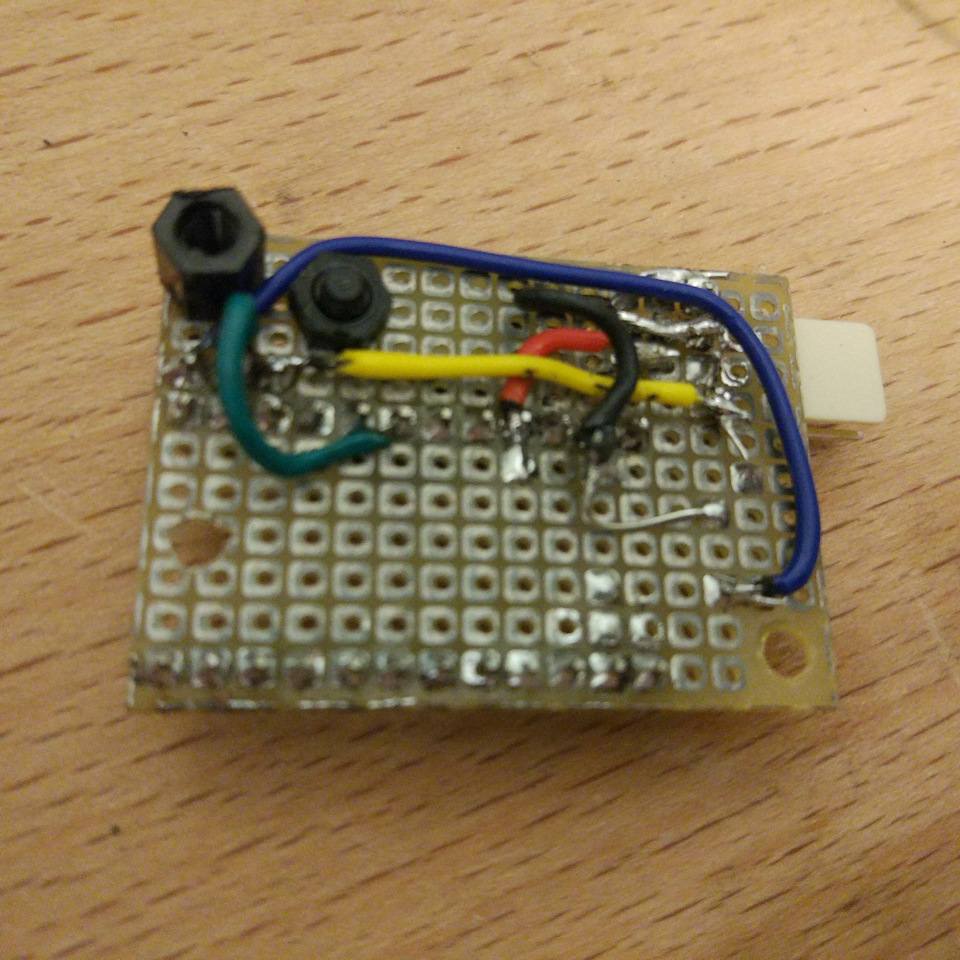

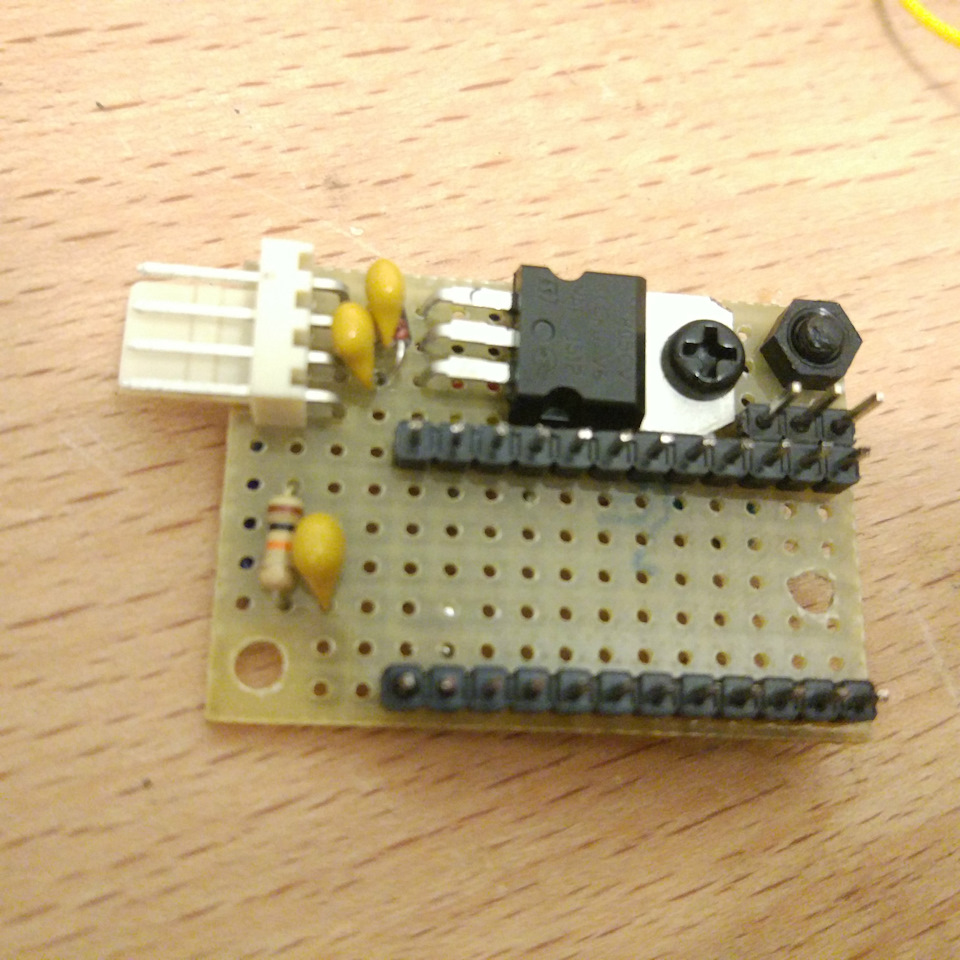

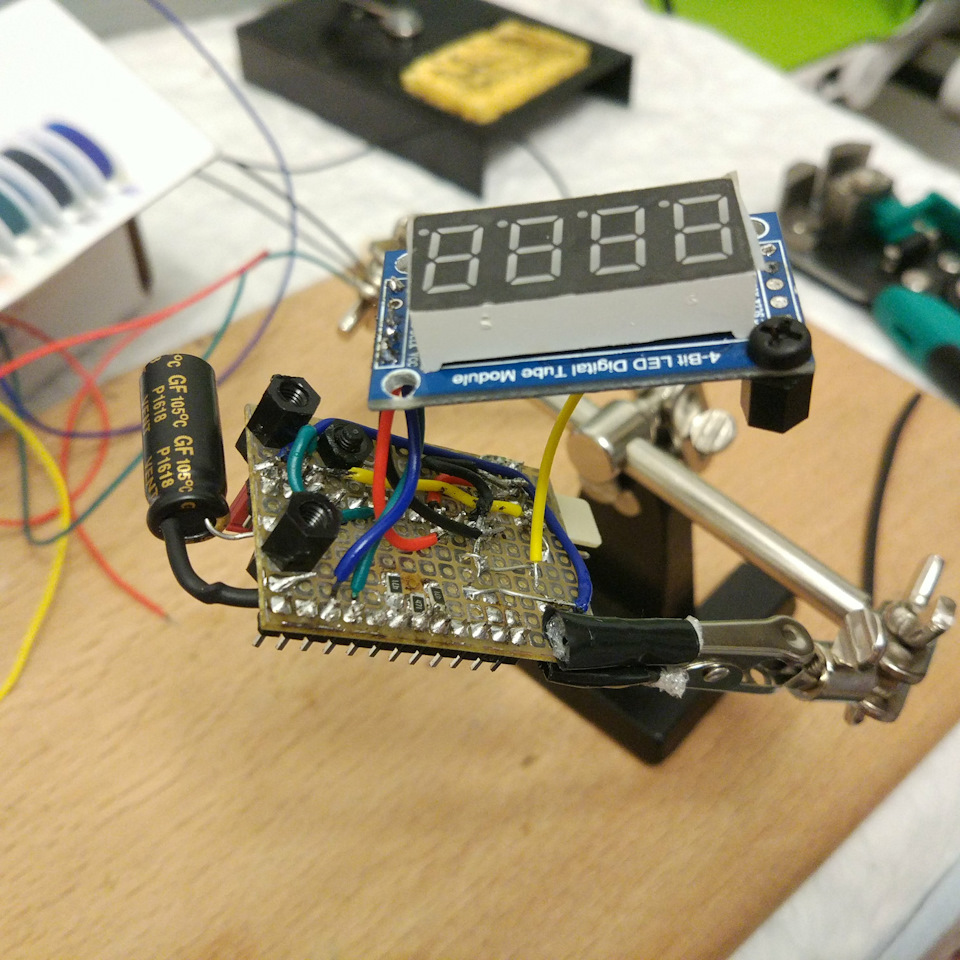

Читати аналоговий вхід - одне із найпростіших завдань на ардуїно! Далі беремо функцію Map та перетворюємо отримане значення на АФР. Япобачив правильний АФР уже хвилин за 10 після початкуекспериментів. Ще година пішла на те, щоб вивести цю цифру надисплей. Більшість часу пішла те що все спаяти. Далі дуже пощастилоз корпусом його роздрукували на 3д принтері! Діма, ще раз дякую! Дивимося фото як це було:На борту цієї маленької ардуїнки немаєнавіть USB порту і usb-serial перетворювача. Прошивав ардуїну черезFTDI USB перехідник Для надійності заливаємо все клеєм. Обмежуємодоступ кисню. Довговічність++

Для фарбування приклеїв дерев'яні палички

Вийшов у під'їзд і

Далі склеїв все супер клеєм. Залишилися негарні розлучення якіпотім легко віддалилися Деміксидом (можна купити в аптеці). Головнесильно не терти, інакше зітреться і фарба))
331023
Все працює відмінно, зі своїм завданням справляється! Відразу бачуколи суміш починає відхилятися від норми. Благо недавно перевіривще одну теорію і при зміні температури у мене вже суміш нікуди нейде! Провід прокладу під торпедою коли зніматиму приладку.

Що б я робив інакше:
1. Світлодіод був спочатку дуже яскравим. Просто випалював оковночі. Я його поставив "боком", він світить тепер вгору. Світловідбите - але тепер від нього майже немає толку. У темний часяскравість самих цифр його перебиває.
2. Регулятор напруга нагрівається, але я не поставив радіатор.Треба було використовувати інші компоненти, які не гріються.
3. Можна пошукати краще інший екранчик. Можливо вони єбагатобарвні, тоді було б взагалі круто.!

Всім добра!
