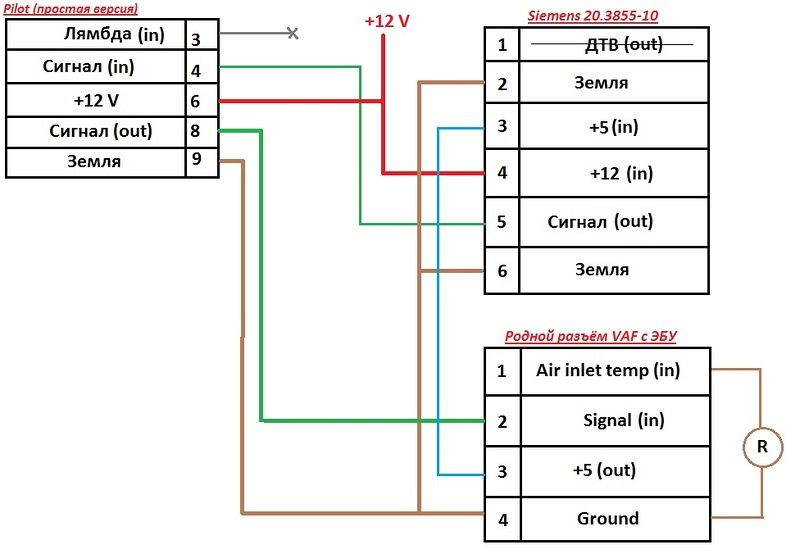

Наступним кроком по встановленню сучасного витратоміра сталостворення джгута проводки. Хотів різати стандартну дроту щоб убудь-який момент можна було повернуться до лопати.Для цього купивштук 8-9 мотків різнокольорових проводів по 5 метрів кожен, убитийвитратомір-лопату як донора роз'єму, кліщі для обтискання клем, волого-пило-стійкі роз'єми і тиждень тому сів це все збирати вкупу. Ось схема Олександр на основі якої я зробив свою >

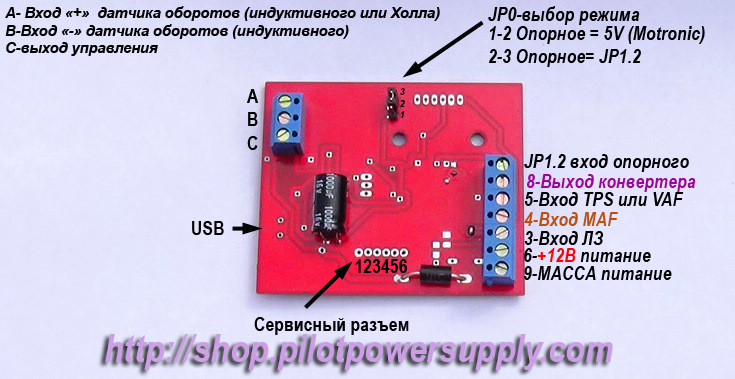

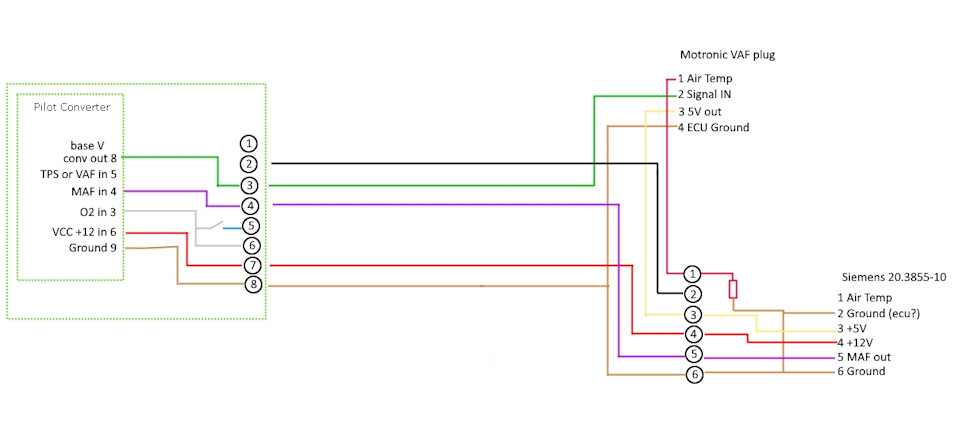

витратомір.Потрібно буде зробити перехідник під нього і залити іншупрошивку.Сам джгут залишається універсальним.Ось моя схемаЗапчастина фото:20385510
Сів я їй займатися минулої п'ятниці в пів на 12 ночі. При тому, щона роботі втомлююся, позіхаю як крокодил цілими днями - як тількисів малювати схему - сон як рукою зняло)) Намалювавши схему пішовна кухню "починати її робити". Ну і почав… поки не закінчив) Всебуло готове о 4:30 :) Ось як це було:

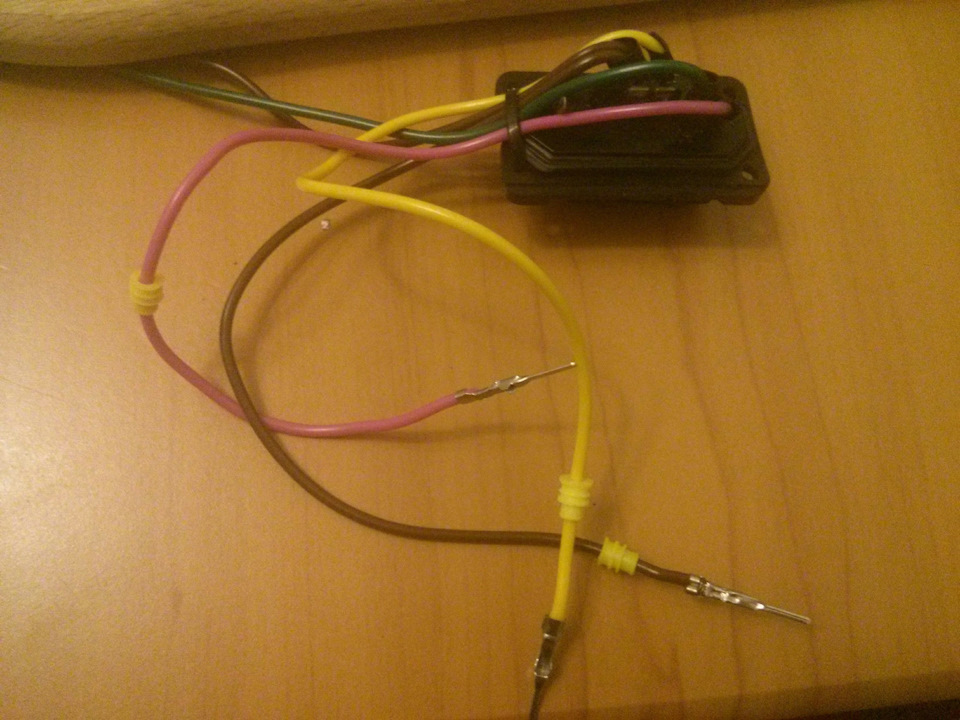

роз'єм з лопати для підключення до стандартної проводки

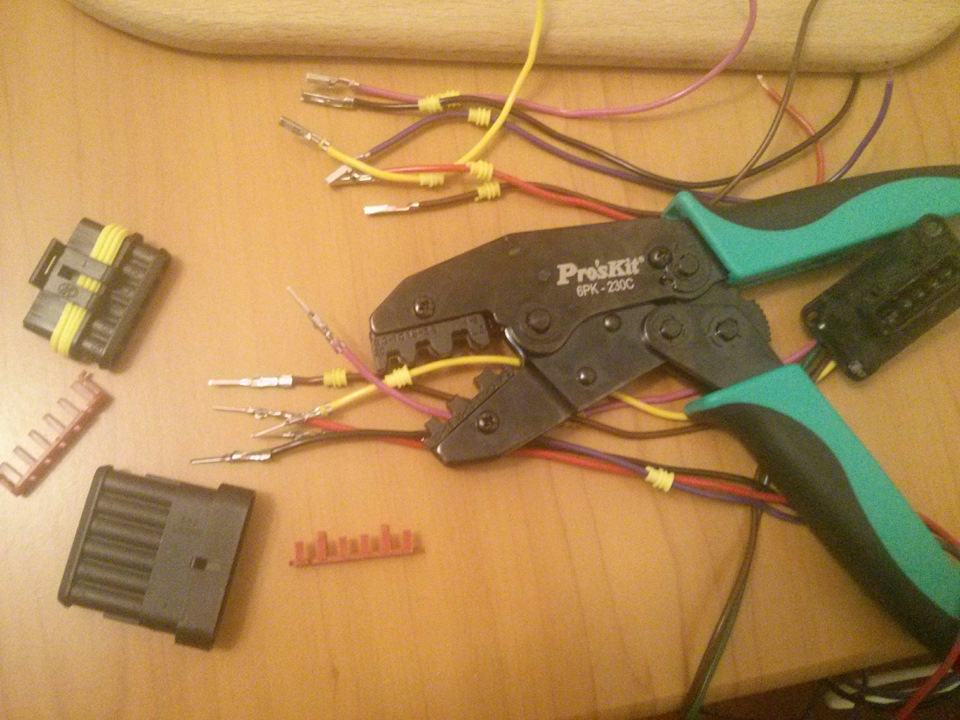

кримпер та обтиснуті контакти пило-волого стійкого роз'єму
трохи дротів))
у процесі
мій інструмент
І врешті-решт — готовий джгут!
На минулих вихідних у мене не було часу спробувати все підключити, зате знайшов час на цих! Поставив новий фільтр у корпус від м50, впхнув витратомір у гофру на вазі, підкинув джгут, підключив все.Тимчасово харчування підключалося клемою-крокодилом прямо закумулятора. Прошивка була залила ще вдома того ж таки Олександра зфоруму пілота. Ця прошивка під його м20б20, який по навісному іпаливному схожий на мій ЕТА мотор. Втім, мотор запустився з першогоразу! Працював більше міни рівно. При прогазовуванні спочатку єневеликий затуп, думаю суміш дуже багата. Спробував у сліпу (болямбда ще не підключена до конвертера) її порегулювати. Дивився навитрату Л годин на БК і змінював значення в конвертері. І літри вгодину то росли то падали) Конвертер на зв'язку Тест вдався, всепрацює, мені довелося все швидко розібрати т.К. Був записаний наперевзуття на зиму) Тепер потрібно буде все добре зібрати, закріпити і можна буде налаштовуватись. Для початку плануюналаштуватися по лямбді, а як тільки вийде поставлю свійширокосмугник.
Хочу переконатись, що немає бідняка на високих оборотах. Якщо є томінятиму форсунки на більш продуктивні. Але про це все в наступнихчастинах! Ще зробив собі корисну пристосу — пробник електрика :) Упродажу чомусь таких не знайшов, але купив у результаті якийсьбезглуздий, з якого можна зробити те, що треба:Крокодил чіпляєтьсяна масу. Щупом якщо потрапив у мінус – горить зелений. Якщо в плюс— горить червоний. Робив за схемоюзвідси:we.easyelectronics.ru/z80…robnik-avtoelektrika.html
>

Корисна та зручна штуковина, ще знадобиться при діагностиці татраблшутингу))

У наступній частині сподіваюся вже буде про завершеннявстановлення та налаштування!

Всім добра!
