1. Налаштування на клієнтській машині, а не заливання прошивок змоєї машини.

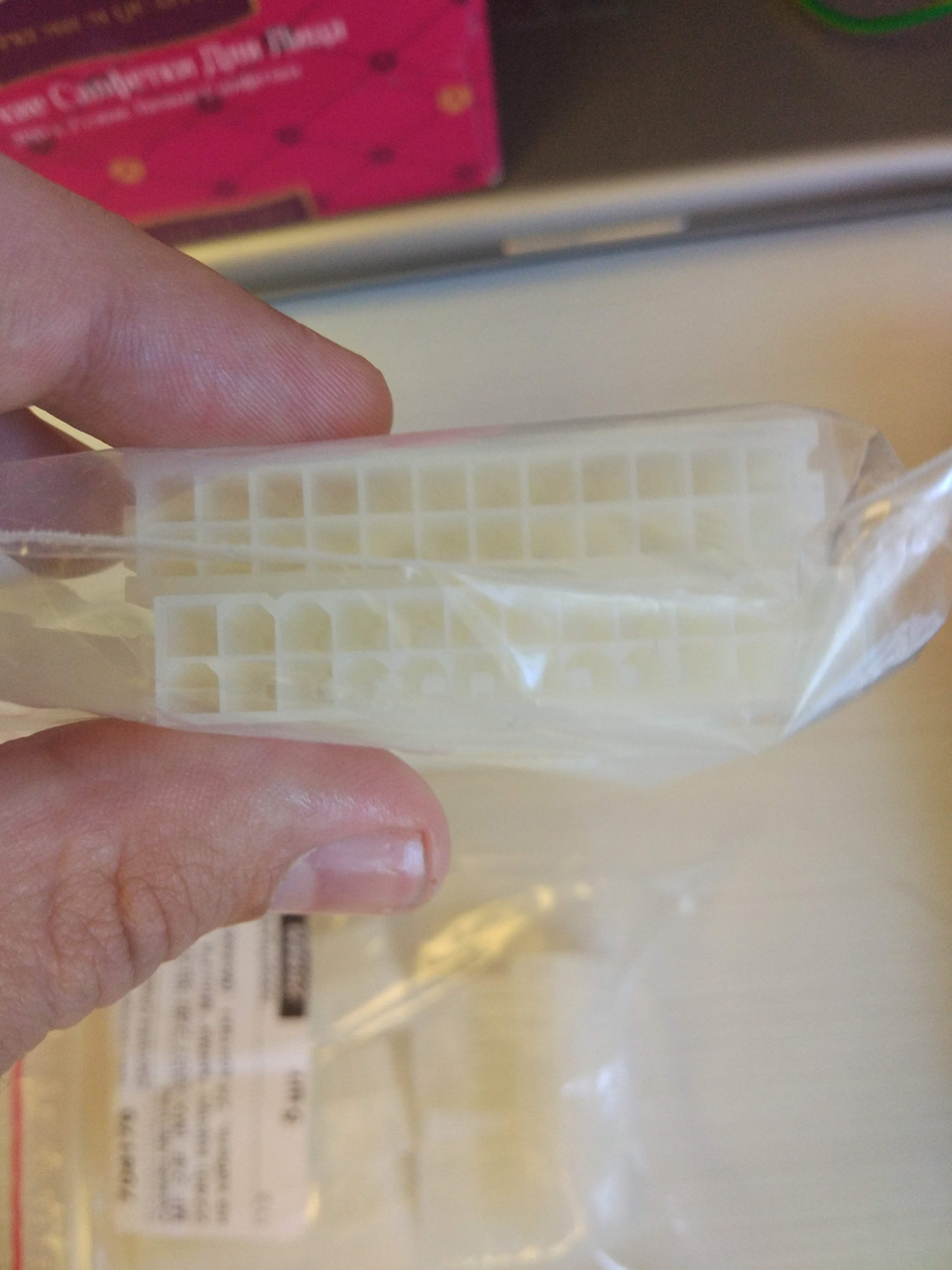

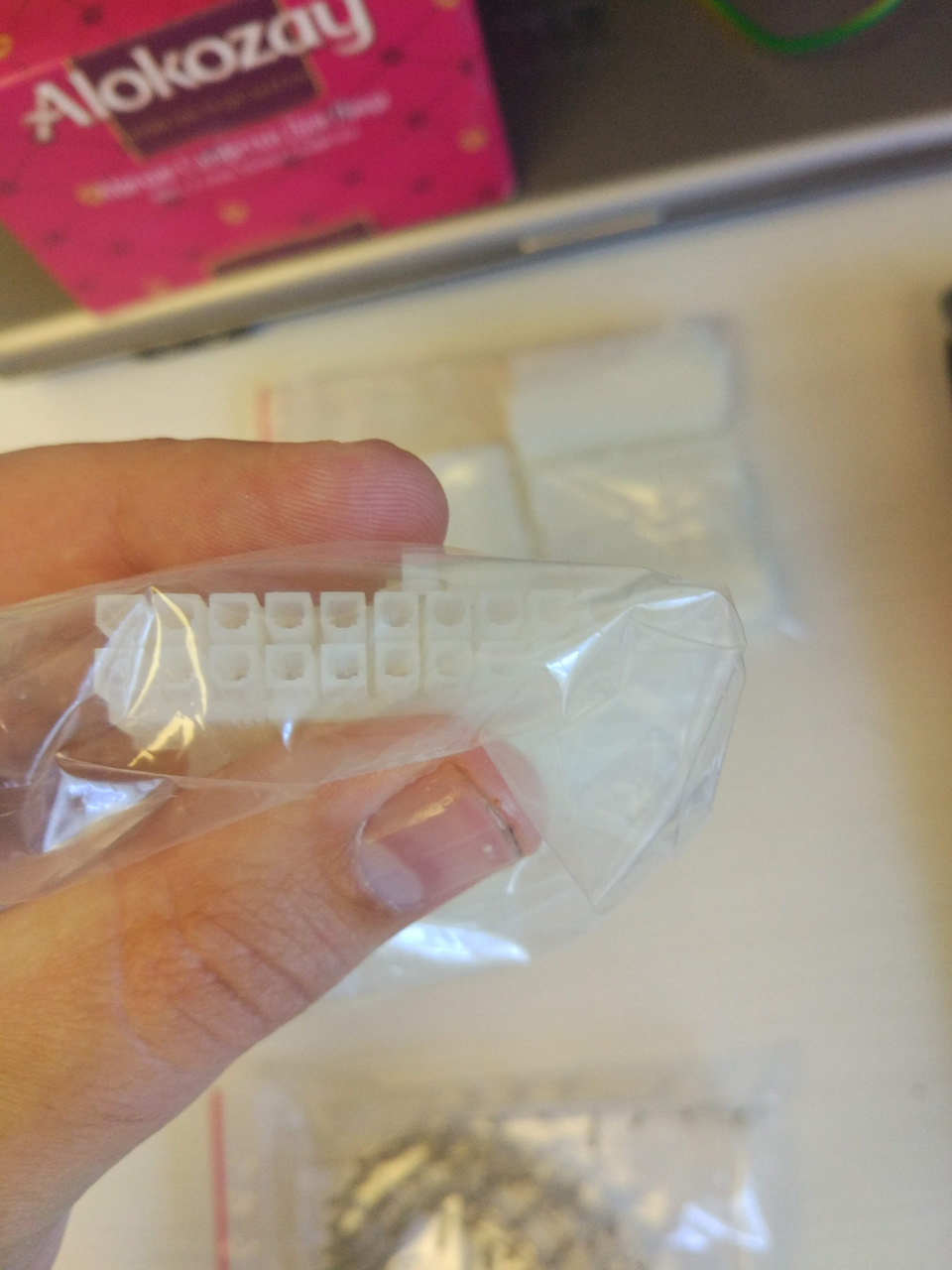

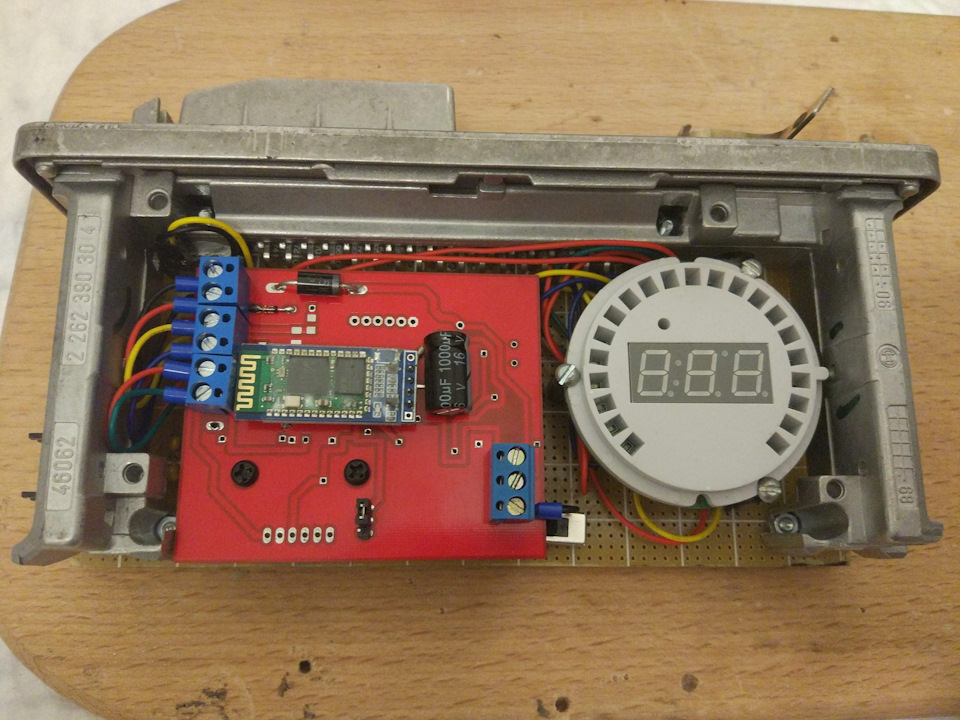

2. Пілот на машину не встановлюється, ставиться тільки Дляналаштування Далі змінюється прошивка мізків і пілот більше непотрібний. В курсі - це блок АБС з 34ки з іншою начинкою.Всерединістоїть контролер широкосмугової лямбди Innovate MTX-L і пілотконвертер (плата для впровадження нерідних витратомірів таналаштування). До пілоту можна підключитися по блутусу з ноута аботелефону для налаштувань і зняття логів. . Тому вирішив зробити осьтак:Купив ще один роз'єм, вивів з нього роз'єм на ШДК Бош 4.9 іроз'єм для підключення до машини. Роз'єм типу Mini Fit (такий самийяк харчування на материнських платах). >

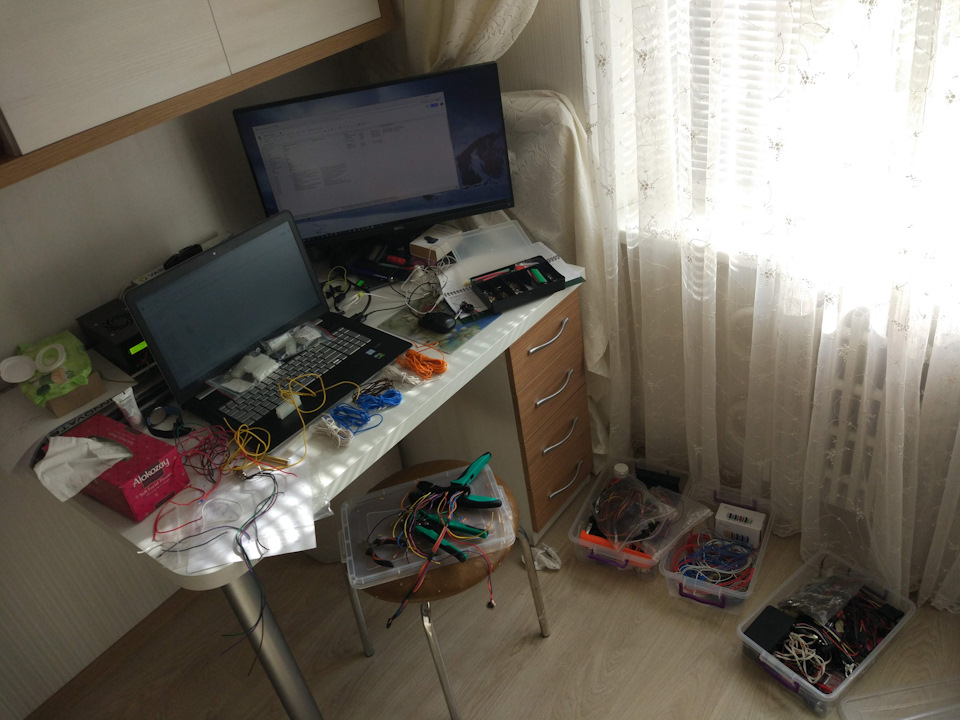

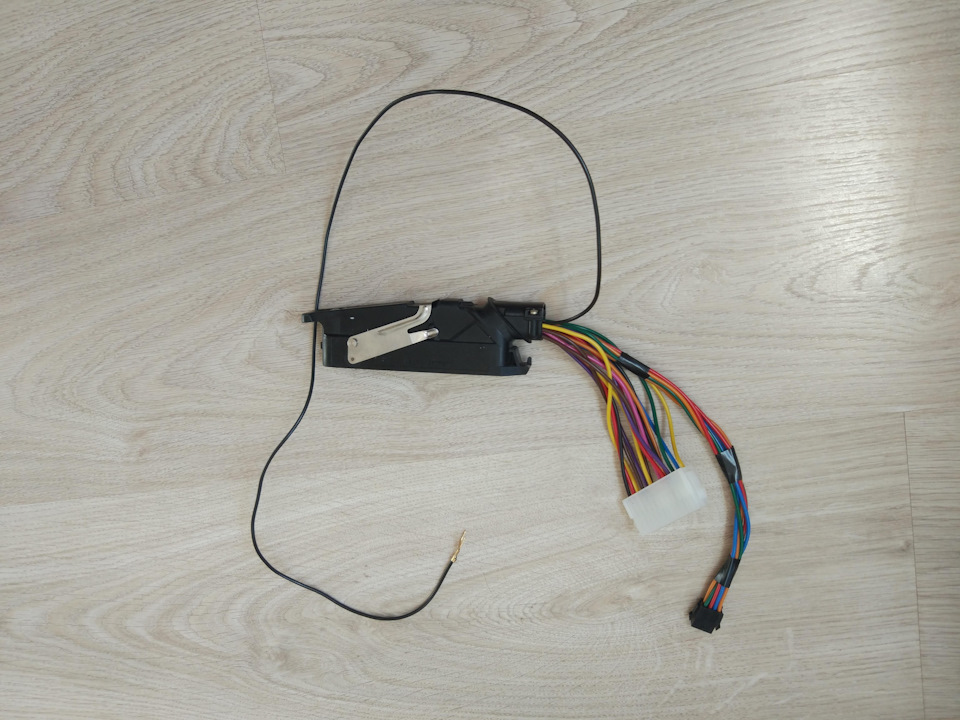

Зробивши по максимуму всю підготовчу частину заздалегідь, вийшовтакий набір
Установка
1. Зняв широкосмугову машину зі своєї машини. Зняв інженерний блокАБС (с).
2. Проклав новий джгут від витратоміра у відсік з мізками.
3. Розібрав фішку мізків, підключився до 6 дротів, вивів їх.
4. Провід від витратоміра, від мозку та харчування +12 по ключуобжав і завів у роз'єм міні-фіт.
5. Поставив у мізки чіп з стокове фото m20b25 sw705.
6. У роз'єм міні фіт на машинній проводці включив частину увідповідь від мого блоку.
7. Поставили сам витратомір, з'єднали гофри, підключилироз'єми.
8. Завів та прогрів мотор.
9. Підлаштував таблицю стоячи на місці.
10. Виїхали та підлаштували режими часткових навантажень.
11. Записали пару логів "газ у підлогу", тут же я підлаштував верхтаблиці.
12. Повернулися на базу.
13. Я своєю софтіною застосував пілотівську прошивку вмотронік.
14.Залив нову прошивку в чіп, поставив його в мозок.
15. У пілот завантажив таблицю 1-1. Завели мотор, переконалися, щовсе нормально.
16. Відключили мій блок, лямбду.
17. Замість мого блоку в роз'єм міні-фіт встановив заглушку. Пронеї пізніше.
18. Повернув широкосмугник і свій блок у свою машину.
19. Вдарили по руках і я поїхав. Заглушка була теж підготовленазаздалегідь вдома. Виглядає вона, звичайно, так собі, але своюфункцію виконує. Все надійно. Коли мій блок підключений, частинасигналів проходять через нього. А без блоку потрібні перемички. + Уній стоїть резистор замість датчика температури повітря і RC фільтрдля згладжування пульсацій витратоміра. > Вся операція зайняла 4години. По-моєму непогано для першого разу! Клієнт задоволений.Пішла дерганина на малих дроселях під час руху накатом. Думаю всівласники лопаткових витратомірів знають про що мова :) Ну і вцілому, зараз суміш налаштована так, як треба, а не так як вийшлорозтягнутися пружині, забиться форсункам і т.Д. Продовжуємоспостереження. Сьогодні на холодну мотор запустився і працювавдобре.
Коментарі20
Потрібно щоб Ви і мені таке зробили)машина хороша, але смикає дергає нею, а хочиця не мучиться а їхати)
Грамотний підхід до питання. Ось тільки одне питання чому вирішив поправляти значення в live за різних умов (холостий, газ в підлогу і тп)? Є еталонні значення під конкретні мотори. Я планую використовувати еталонні значення обороти / напруга ...
Це складне питання. Коротко Для економії місця характеристика витратоміра займає замість пари кілобайт всього 48 байт. Ці байти перераховуються за формулами і виходить графік\характеристика, але з огнаненнями за точністю. Ці неточності в різних її ді...
Млинець, так і напиши хочу налаштувати крутіше ніж у стоку налаштовано))
Так і є))
Дерганіна усувається новою лямбдою) як показала практика дерганіна - це бідна суміш)
Моя сіпалася навіть з новою лямбдою. Вона може поправити, але в невеликому діапазоні. Можу підігнати тобі 3-4 людини, яким заміна лямбди не допоможе.
Цей варіант доречний за умови справного всього іншого, що мало ймовірно ...
Ось саме. З несправним витратоміром лямбдою не допоможеш.
на м30 теж можна так зробити?
Так, але там потрібен інший витратомір який не так добре прописується в мозок. Я на ньому їжджу і намагаюся це перемогти.
Захотілося покататися відразу. Скільки там з Мінська до Харкова?)))
Харків-Гомель 700 км або 11 годин ) Далі не їздив
дуже круто ...
Дуже цікаво, але я нічого майже не зрозумів 🖖🏿😂
МаньякЪ
Ну, що ж. Я можу Ваш наступний клієнт! Як зв'язатися?
Я взагалі не планував цю переробку на потік ставити. Спочатку хочу поставити ще 2-3 знайомим у Харкові щоб переконатися, що все працює без проблем цілий рік. І вже потім ризикну брати людей з інших міст. Або продавати кити для встановлення.
Саня, ну ось так і будується бізнес;) Шкода, що немає готового рішення, ну наприклад, щоб підключив-вкинув дешевий плівковий дмрв, з'єднав дроти і полетів, без підналаштування. Молодчага, руки рівні нікуди!
Спасибі! Ну якщо ще поставлю 2-3 штуки і налаштування співпадуть, то ставитиму вже не дивлячись )
