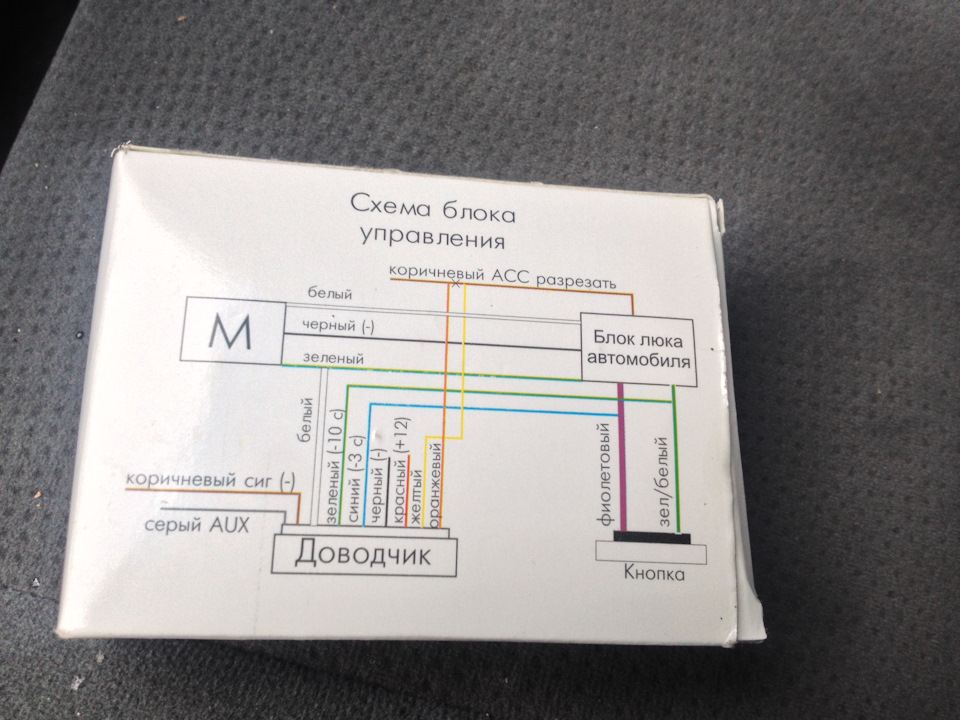

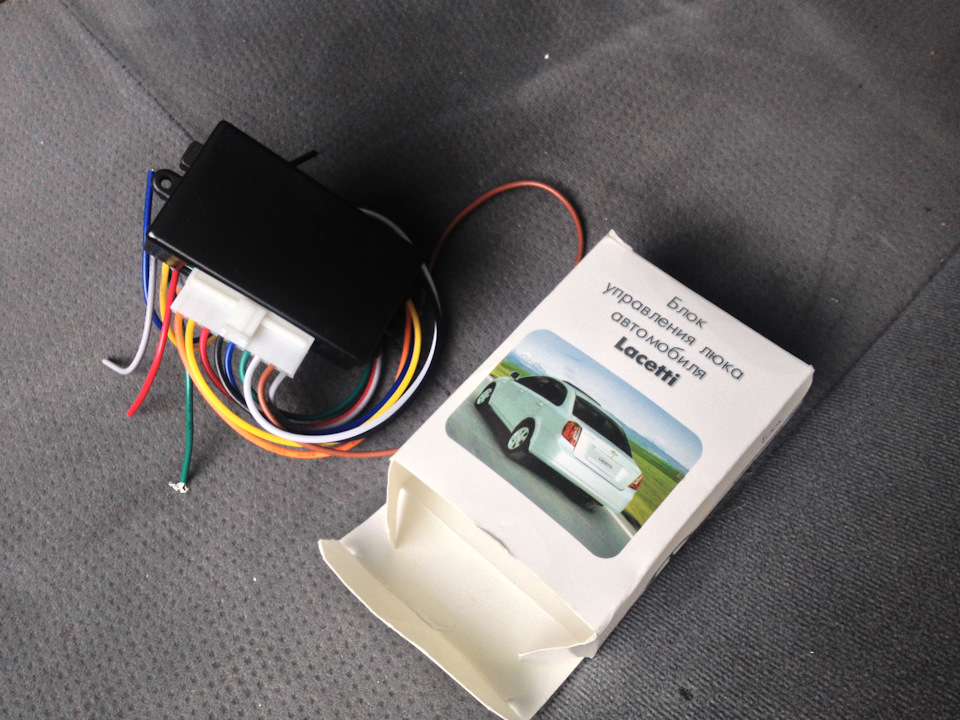

Як кажуть, "готуй влітку сани, а взимку воз". Як я писав у попередньому записі про посилку з Узбекистану, завдяки одному товаришеві, я придбав лише за 6$ доводчик люка. На упаковці блочка намальована схема підключення. Досі не розумію, що це за сірий провід на AUX. Пробуючи його торкнутися маси, я побачив, що люк з положення "піднятий" знявся на місце, а при відкритому навстіж нічого не відбувалося.

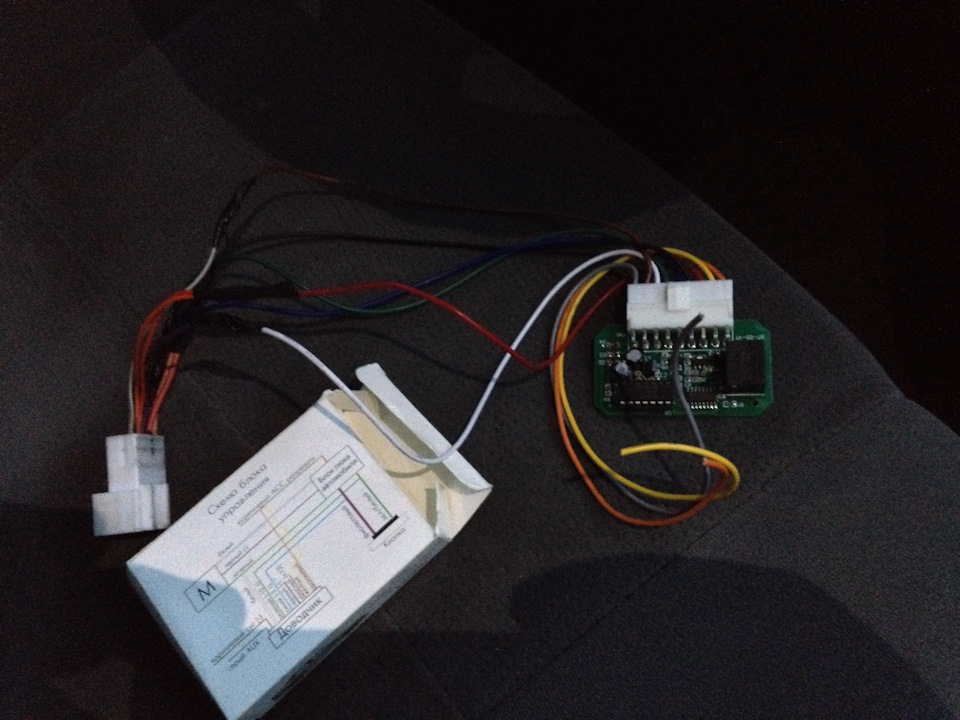

Взяв коричневий провід, який через роз'єм на 8 пінів (знятий з роз'єму С204 на 8 пінів) буде йти на блок управління центрального замка. Саме живлення +12В на блок управління люком я взяв від батареї, а кнопка керування — запобіжник F8. Доводчик замінює механізм натискання кнопок. Доводчик дає +12В спочатку на один контур на час, потім на два. І скло з'їжджатиме в одну або іншу сторону, поки не буде в положенні "закритий". При цьому положенні на білому дроті блоку управління (точніше на датчику відкритого люка) відсутній мінус і навпаки.

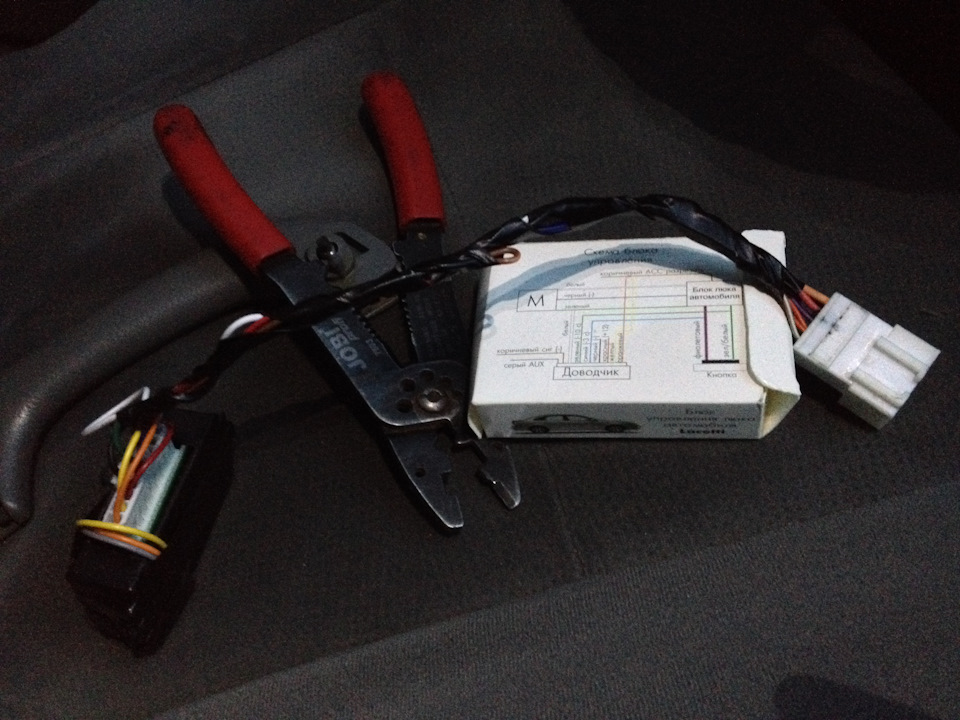

Але схема доводчика вимагала брати сигнал із зеленого дроту. Тобто, при закритому люку на зеленому дроті мінус, а при відкритому цьому мінус пропадає. Звичайно, даремно я робив з'єднання через роз'єм 8 пінів, адже доводчик має свій роз'єм. Фішку "мама" я підготував ще минулого літа, коли встановлював все, що стосується люка. Замотав ретельно дроти в джгут ізолентою і закинув цей блочок між дахом і стелею, стягнувши блок пластиковими стяжками.
Навіщо розробники зробили ще жовтий і помаранчевий провід на доводчику? Судячи зі схеми, це контакти реле на розрив, чи точніше з'єднання живлення самого блоку управління. Я заглушив ці дроти, оскільки планую зробити управління доводчиком за допомогою свого реле — від датчика вставленого ключа йтиме живлення на реле, що розриватиме зв'язок між коричневим проводком доводчика та центральним замком. Це все необхідно, щоб доводчик не спрацьовував, поки не буде витягнутий ключ, щоб на ходу, коли кнопкою будуть закриватися замки дверей, люк не повинен закриватися.
Ну от і видоси для звіту. Цього разу машина ретельно помита. Спочатку відео складання скла люка з положення "відчинено". А ось друге — із положення "відкрито навстіж": вікно засувається, а перед цим ще й дзеркала складаються, шибки закриваються, ну і відповідно скло на даху так само засувається.
