Датчик вологи
Не давала мені спокою ця тема з датчиком вологи відколи я йогокупив. А було це ще в травні 2015-го. Купив я тоді новий, тут фоткита опис. https://megadriver.org
Я був першим в Україні, хто поставив собі повноцінну кліму наЛачетті, як датчик вологи, так і датчик AQS (зовсім недавно).
Тоді я не знав ще, що виявляється, щоб клімат спрацював у плані "боротьби з вологою і запотівання", їй потрібна інформація здатчика температури салону (не нижче 20С) і навіть по ходу здатчика ОЖ (не нижче 60 ... Точно не знаю) і тільки потім приймаючисигнали з цієї штуковини (далі нехай датчик вологи називатимемопросто HS) блок кліми включає цю опцію, а я мучив тоді датчик, дуву нього вологе повітря через трубку, підносив чашку з окропом...По-тупорилому, я вважаю, зробили Умова, що запускати цю опцію можнатільки після 20 градусів С. Вікна можуть потіти, навіть якщо не вхолодну пору двигун може бути прогрітий до 60-70 градусів. Функціязашита в прогу прошивки, так що, не в наших силах це змінити. Алеще тоді я помітив, що якщо навіть салон прогрітий і вікна вжепотіють і все одно кліму не запускала цю опцію, поки не датискажену порцію вологого повітря безпосередньо в решітку корпусудатчика.
Нещодавно (з пару місяців тому) замовив собі USB-частотомір, аточніше Логічний аналізатор частоти, що підключається до комп'ютерачерез USB (ae01.alicdn.com/kf/HTB1_I…ont-b-8CH-b-font-font.jpg)Штуковина проста і компактна. Але це не осцилограф. За допомогоюнього я зміг дізнатися не тільки напруги сигналів на виходідатчика, але і частоту. Адже клімі потрібно дві умови імпульсів проспрацьовування як напруга (норма 2, 6В, ) і частота (норма 6, 66кГц). За датаситом HS можна побачити, що за норм. Вологості (55%)ми повинні мати на виході датчика частоту 6, 66 кГц. А коли мояшлюбівка видає 12, 5 кГц, то вибачте мене) Я здивований чому принормах. Кімнатній волозі датчик видає мені бредняк у 2 більшінорми. Невже я щось зробив датчику таке, що тепер таймер TL555видає в 2 рази більшу частоту, начебто випадково впровадив функціюмноження імпульсів у 2 рази… Тепер зрозуміло чому буває воноспрацьовує тільки за супервологості. Незрозуміло одне, чи цезаводський шлюб або за моєї участі вийшла мутація датчика :-) Я незнаю що я йому зробив одного разу, але у всіх датчик працює іспрацьовує, а у мене він як на зраді ) …
цеглою від досади, чому ж у того ж Ніяза (niyaz-kzn)або Володі (Plados) чітко працюють ці датчики на ура, навряд чи скла думають потіти, а в мене його начебто немає ... Хочапомилку 10 HS не видає на блоці клімату.
Вирішив відкалібрувати нормальну чутливість до вологи, змінившиопір R4. Стокове 540 ком. Підстроєчником аж на 36 ком можнакоригувати чутливість датчика. У моєму випадку допомогла замінапідбудовника на змінник до 1 мОм) Випадковим чином, я змігвстановити, що датчик у мене спрацьовує після вологи понад 60% (використовував кімнатний прилад годинник-термометр-вологомір).Краса! ) Нарешті мені посміхнулася удача! :-) Але до цієї частиниповернуся трохи пізніше.

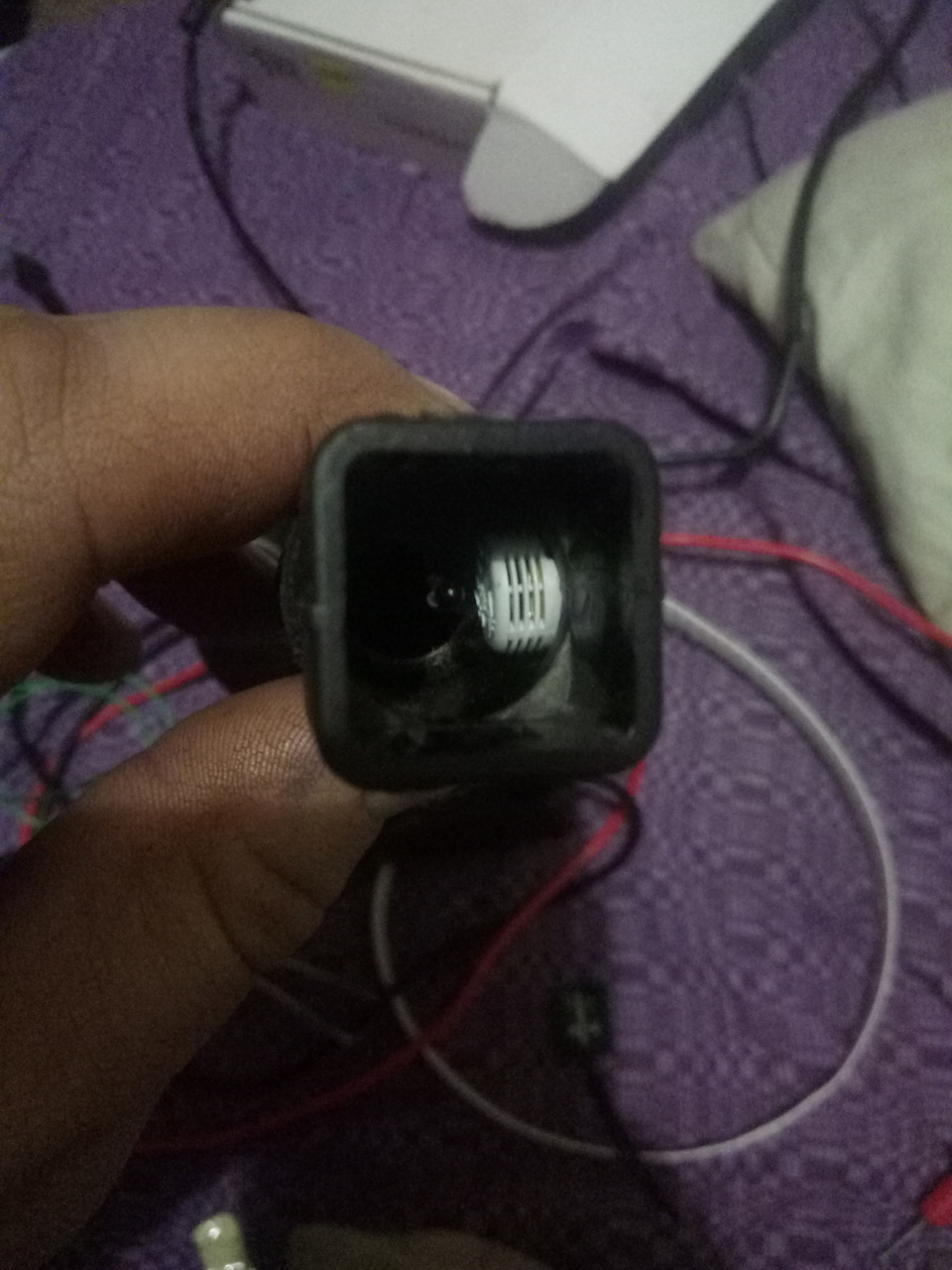

І щоб датчик працював надалі напевно, то вирішив я затулити йогосенсор у трубку аспіратора, там де, до речі, знаходиться HS-датчикв хетчбеках/універсалах і не тільки, а й у седанах. Просто в однихверсіях ви можете знайти HS в лівій заглушці у годинника, принаймнів седанах. Але завдяки винахідливості нашого човника з ТашкентаPlados Я сам перший це дізнався, т.К. Володя мене тодіособисто запитав, що "а що це за батва всередині трубки аспіратора? Зрозуміло датчик температури салону та 2 дроти. А тут ще щось і аж4 дроти". Елементарно, Ватсон! ) Так це ж той самий HS1101, тількив трубці аспіратора, і який розташований на мініатюрній хустці(13х18 мм) разом з датчиком температури повітря в салоні (приблизно3, 3 кім при 20 градусів С).
Тоді стало ясно мені, як тоді тулили HS а хетчі і вагони)) Але ябув сильно здивований відповіддю Володимира, що йому дісталася цядвижуха таки з седана) з ним! ) Адже ефективніше ця штуковина будев трубці аспіратора, де панує постійний протяг, а не так як у моємудатчику, де майже немає цього протягу і не зрозуміло як там взагалімає бути вентиляція, якщо на задн. Кришці (де роз'єм) є тільки 2маленькі вікна.
Гонитися за стоком як майже завжди я не став і вирішив колгоспноюметодикою зробити щось подібне. Вже кілька років набридає Руслануіз Черкас Ruslanck З приводу цього датчика. Мовляв " ягребу взагалі як ця хреновина працює! Що мені робити? Я по ходувбив стокову схему свого датчика і хочу зробити свій такий, якийбуде видавати адекватну частоту і вольтаж імпульсів, що клімат небуде лаятися на датчик, і буде не тільки не видавати помилку 10, але й даватиме толк за призначенням." Рус порадив виміряти частотуна виході і звірити її з інформацією в датасіті. Одного разу, вінзакупив з кількох штук HS1101. Один із них продав і вислав поштою.Думав, якщо не вийде нічого зробити зі стоком, то спаяю свій.
Так от, спробував замість підрядкового резистора поставити змінний.Як я вже казав, я зміг підвезти потрібну частоту збільшенням опоруна тій ділянці плати більше ніж у 2 рази. На 580 ком. Після цього, на прогрітому движку і прогрітому салоні в мене миттєво запустиласяопція "кондер з направленням на лобовик") І довгий час невимикалася. Вже волога з вікон пішла і на приладі показує 57%.Доводилося вручну тимчасово відключати кондер, т.К. Працює ця опціятільки в режимі АВТО.
Ну і не довго думаючи напередодні вирішив зробити свою маленькухустку, щоб підкинути до сусідства терморезистори (датчик t салону)ще й HS)
Зробити точну копію як у стоку я не міг з 4 причин:
1. Я не вмію поки що виготовляти 2-сторонні компактні плати. Як осьця:ad-cd.net/7bc6e15s-960.jpg
Інфа та фото взяті з посади Plados.

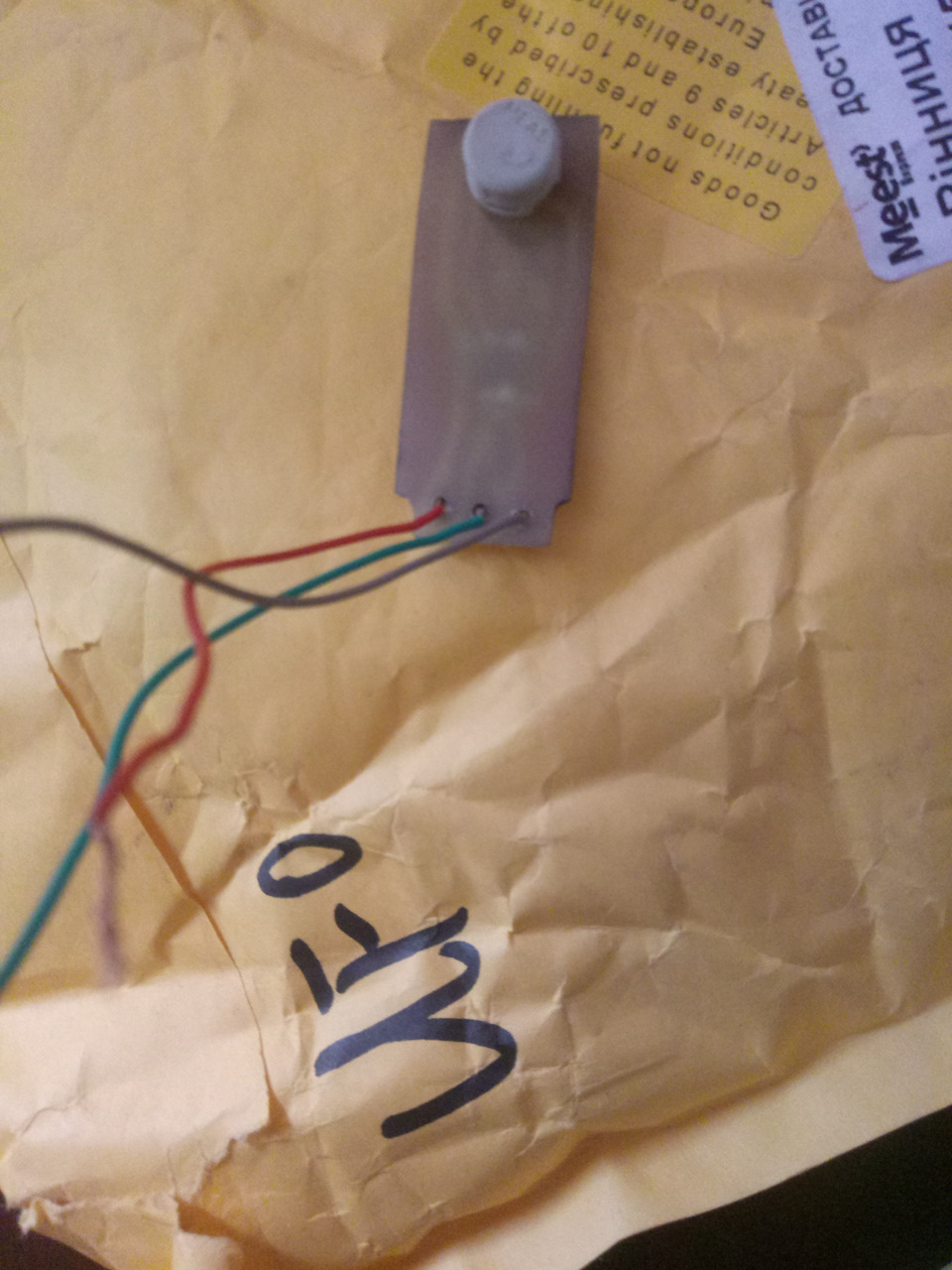

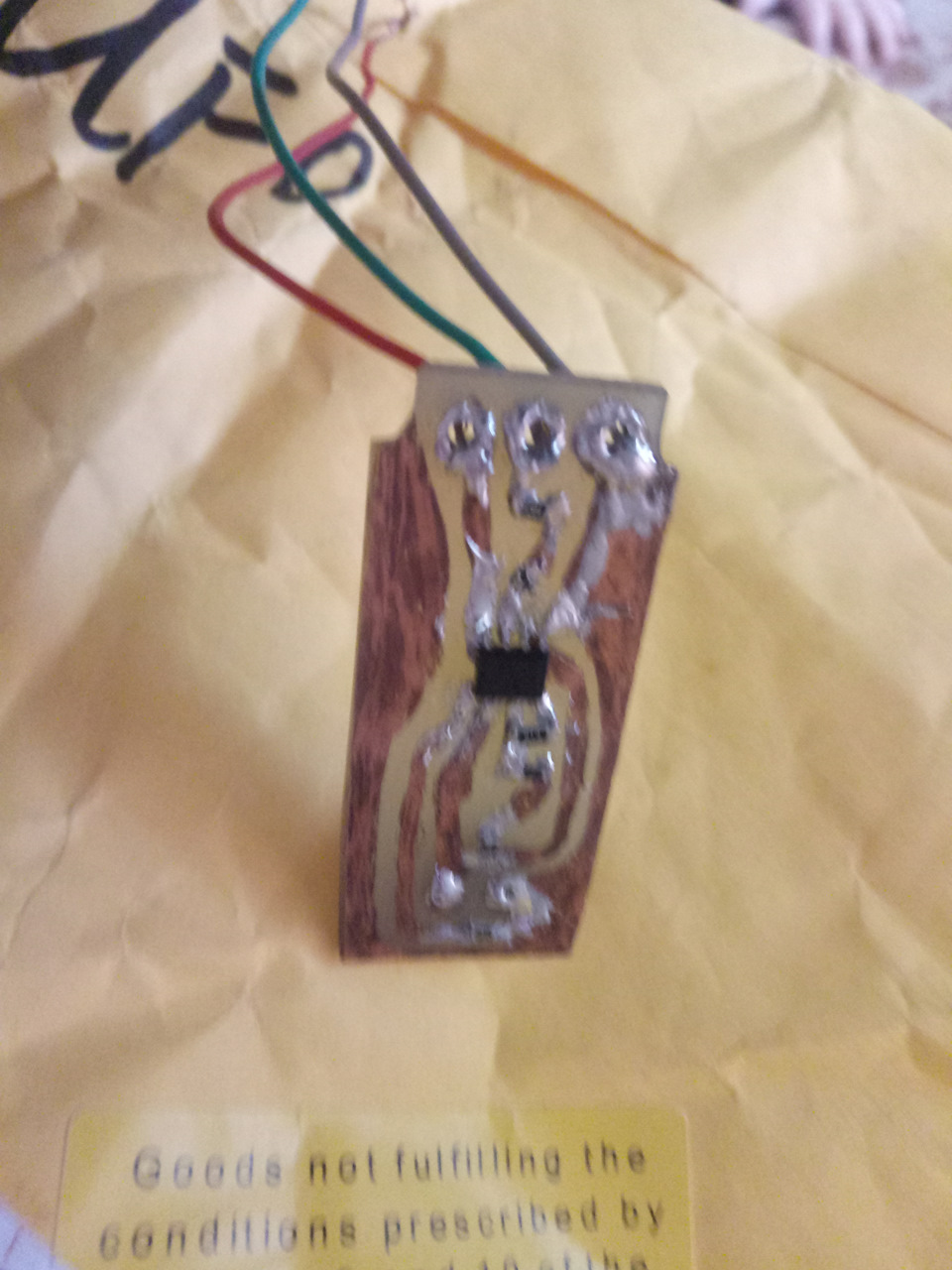

2. Пробував купувати окремо запчастини для створення нової платидля датчика вологи (сенсор, мікруху, смд-резистори) — раз було, потім випадково щось десь замкнув і досі не можу створити робочукопію.
Вже двічі купував нові TL555 — так і нічого не працює. З цього, вирішив від стокове плату відокремити бошку-сенсор на початокшланга аспіратора, а плату розмістити вздовж трубки.
3. Навіть якби мені б і вдалося зліпити маленьку 2-сторонню плату(13х18 мм) і на ній припаяти всі компоненти, то ніде потім було бдістати спеціальну кришку, що закриватиме плату, ad-cd.net/59c6e15s-960. jpg
і так само була б проблема, де взяти стоковий роз'єм і проводку.ad-cd.net/5646e15s-960.jpg
З цього вирішив колгоспити як мені було зручно.
4. Я достовірно не знаю яку чутливість виставити і яким резистором (який буде його точний фінальний опір) тому вирішив тимчасововивести змінний резистор на проводах, щоб в ходу можна було завждипідлаштувати потрібний резист, щоб відкалібрувати чутливість.Раптом надто чутливий датчик буде цілодобово запускати мені кондер, або ж навпаки, вікна запітніли, а воно ще не одуплилось… Ну акупити готовий еквівалент не міг з 2-х причин:по-перше, не маюзайвих 60 $. А по-друге, його треба замовляти з Кореї та довгочекати. Мої знайомі товариші хлопці-лачівники з Росії мають наміркупити готовий, здається ось і Діма (budaitis), чи топланував, чи то навіть вже замовив… Думаю в коментах скаже напевно)Я ж не наважуюсь) Точно так А не знаю, що Ніяз вирішив —використати той, що в нього є або замовити цей, що нібитоефективніше. Ж, я так подумав, там немає нічого складного) Потрібнопросто вирізати дрібну плату (13х18 мм), на якій потрібно розвестидоріжки та посвердлити отвори для HS1101 та датчика t. Мінус у нихзагальний (піде до жовтого проводу і так до А13). Два датчикавсередині наконечника шланга аспіратора -)

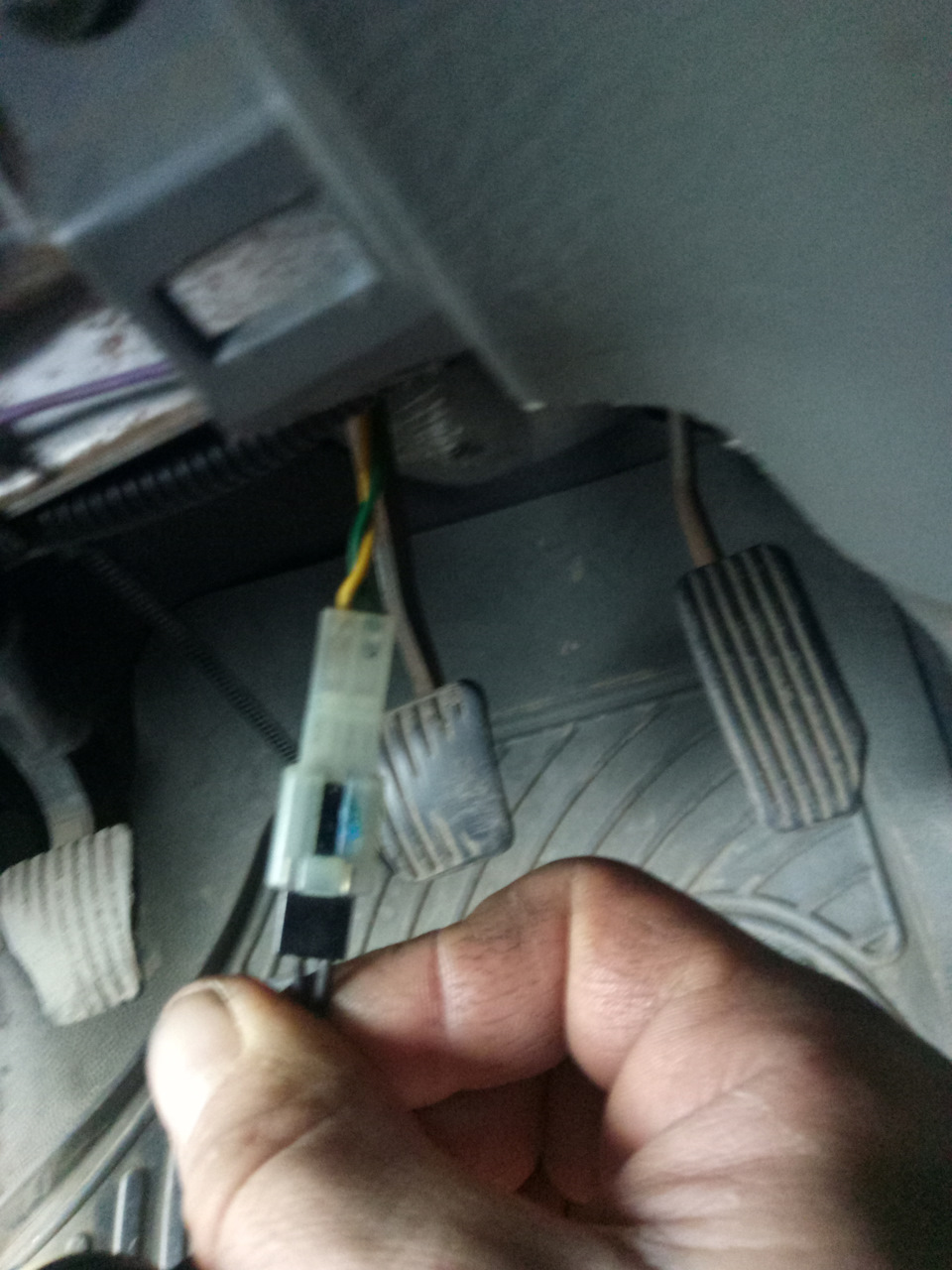

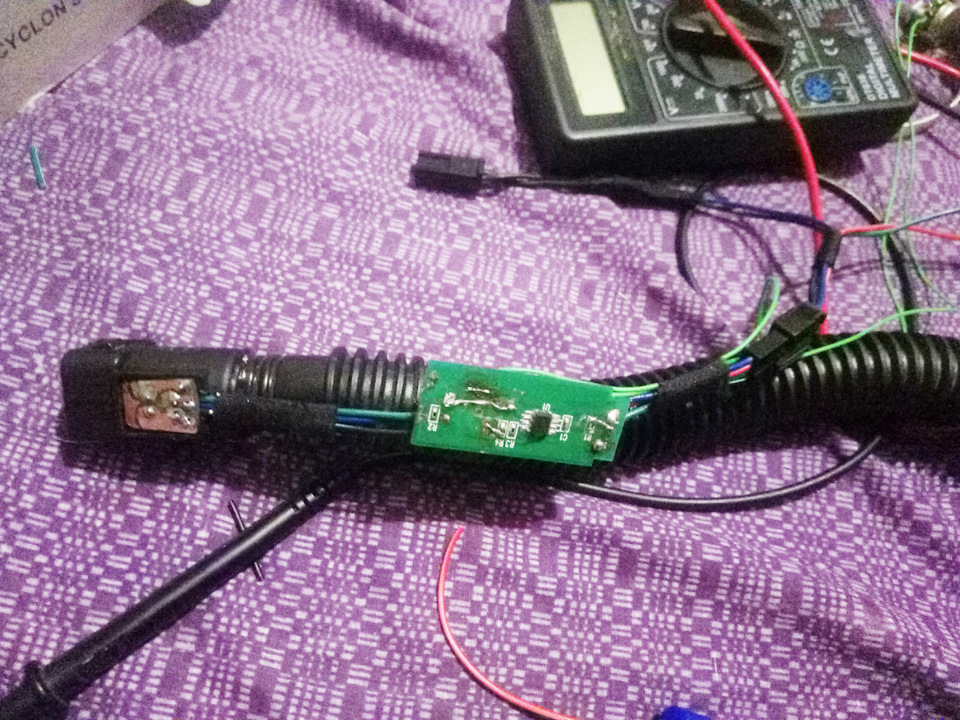

Вивести 3 дроти (чорний — мінус, зелений, наприклад, на HS і тамсиній до терморезистора внутр. Температури) на окрему плату, якабуде примотана до шлангу, на якій буде розміщена логікаспрацьовування (таймер та резистори). На неї замість циліндричногодатчика заходитимуть чорний і зелений дроти, що йдуть від плати здатчиками. Припаяючи червоний на харчування до В15. Ну і далі черезроз'єм на 4 піна пустити дроти. Чорний і синій через роз'єм надроти, що йшли на датчик температури. Червоний і зелений вестибезпосередньо до блоку клімату як я написав вище. Зробивсамодіагностику - все ЗБС, все по 00 ). p align="justify"> І тутщастя не тривало довго. День тому я вручну відключав ще цю опцію, атут після якогось рімейку я помітив, що датчик чомусь неспрацьовує. Підключив USB-аналізатор, дивлюся виміри на комп'ютері, а там тепер уже аж 60 кГц! ( Якого бена? ! Довгий час були трабли, що частота була в 2 рази більша за норму. А тепер уже ще в 10разів… І найголовніше, що я міг такого зробити? До мікросхеми явзагалі не ліз ні руками ні паяльником. Просто відпаяв) сенсор і найого місце припаяв проводи.І замість роз'єму датчика припаяв 3вихідні проводи.Якби залив жорстким вологим повітрям пластинисенсора (дуло вологе повітря через пласт. Трубку), то тоді частотанавпаки б падала.А може вода сконденсувалася на пластинах датчика івін повернув контур мікрухи ... Спробував відпаяти елемент (сенсор)з плати - пох ... Все одно таймер і без датчика видає 60 кГц ...Абсурд ... Адже частота ненерірується за принципом RC-генератора -даємо певний опір, і так само ємність конденсатора, і на виходігенератора отримуємо частоту, яку можна розрахувати за формулою абоза допомогою онлайн-калькулятора. А тут немає змінного конденсатора(HS), а воно валить високу частоту ... Я не знаю що вже І в ційтемі я не хочу показати приклад, що не варто чіпати космічнийдатчик (той, що замість заглушки у годинника), якщо такий вже у васє. А просто показую варіант покращення ефективності та чутливостідатчика, якщо його перенести в трубку аспіратора. Тепер меніробити?
П.С. Дурні варіанти "забий! " Або "купи готовий" не приймаються! )
" На неї замість циліндричного датчика заходитимуть чорний ізелений дроти, що йдуть від плати з датчиками. Припаяючи червонийна харчування до В15. Ну і далі через роз'єм на 4 піна пуститидроти. Чорний і синій через роз'єм на дроти, що йшли на датчиктемператури. Червоний і зелений вести безпосередньо до блокуклімату як я написав вище. Зробив самодіагностику - все ЗБС, все по00 ). p align="justify"> І тут щастя не тривало довго. День томуя вручну відключав ще цю опцію, а тут після якогось рімейку япомітив, що датчик чомусь не спрацьовує. Підключив USB-аналізатор, дивлюся виміри на комп'ютері, а там тепер уже аж 60 кГц! ( Якогобена? ! Довгий час були трабли, що частота була в 2 рази більша занорму. А тепер уже ще в 10 разів… І найголовніше, що я міг такогозробити? До мікросхеми я взагалі не ліз ні руками ні паяльником.Просто відпаяв) сенсор і на його місце припаяв проводи.І замістьроз'єму датчика припаяв 3 вихідні проводи.Якби залив жорсткимвологим повітрям пластини сенсора (дуло вологе повітря через пласт.трубку), то тоді частота навпаки б падала.А може водасконденсувалася на пластинах датчика і він повернув контур мікрухи... Спробував відпаяти елемент (сенсор) з плати - пох ... Все однотаймер і без датчика видає 60 кГц ... Абсурд ... Адже частотаненерірується за принципом RC-генератора - даємо певний опір, і таксамо ємність конденсатора, і на виході генератора отримуємочастоту, яку можна розрахувати за формулою або за допомогоюонлайн-калькулятора. А тут немає змінного конденсатора (HS), а воновалить високу частоту ... Я не знаю що вже І в цій темі я не хочупоказати приклад, що не варто чіпати космічний датчик (той, щозамість заглушки у годинника), якщо такий вже у вас є. А простопоказую варіант покращення ефективності та чутливості датчика, якщойого перенести в трубку аспіратора. Тепер мені робити?
П.С. Дурні варіанти "забий! " Або "купи готовий" не приймаються! )
" На неї замість циліндричного датчика заходитимуть чорний ізелений дроти, що йдуть від плати з датчиками. Припаяючи червонийна харчування до В15. Ну і далі через роз'єм на 4 піна пуститидроти. Чорний і синій через роз'єм на дроти, що йшли на датчиктемператури. Червоний і зелений вести безпосередньо до блокуклімату як я написав вище. Зробив самодіагностику - все ЗБС, все по00 ). p align="justify"> І тут щастя не тривало довго. День томуя вручну відключав ще цю опцію, а тут після якогось рімейку япомітив, що датчик чомусь не спрацьовує. Підключив USB-аналізатор, дивлюся виміри на комп'ютері, а там тепер уже аж 60 кГц! ( Якогобена? ! Довгий час були трабли, що частота була в 2 рази більша занорму. А тепер уже ще в 10 разів… І найголовніше, що я міг такогозробити? До мікросхеми я взагалі не ліз ні руками ні паяльником.Просто відпаяв) сенсор і на його місце припаяв проводи.І замістьроз'єму датчика припаяв 3 вихідні проводи.Якби залив жорсткимвологим повітрям пластини сенсора (дуло вологе повітря через пласт.трубку), то тоді частота навпаки б падала.А може водасконденсувалася на пластинах датчика і він повернув контур мікрухи... Спробував відпаяти елемент (сенсор) з плати - пох ... Все однотаймер і без датчика видає 60 кГц ... Абсурд ... Адже частотаненерірується за принципом RC-генератора - даємо певний опір, і таксамо ємність конденсатора, і на виході генератора отримуємочастоту, яку можна розрахувати за формулою або за допомогоюонлайн-калькулятора. А тут немає змінного конденсатора (HS), а воновалить високу частоту ... Я не знаю що вже І в цій темі я не хочупоказати приклад, що не варто чіпати космічний датчик (той, щозамість заглушки у годинника), якщо такий вже у вас є. А простопоказую варіант покращення ефективності та чутливості датчика, якщойого перенести в трубку аспіратора. Тепер мені робити?
П.С. Дурні варіанти "забий! " Або "купи готовий" не приймаються! )
" все по 00) І тут щастя не тривало довго. День тому я вручнувідключав ще цю опцію, а тут після якогось рімейку я помітив, щодатчик чомусь не спрацьовує. Підключив USB-аналізатор, дивлюсявиміри на комп'ютері, а там тепер уже аж 60 кГц! ( Якого бена? !Довгий час були трабли, що частота була в 2 рази більша за норму. Атепер уже ще в 10 разів… І найголовніше, що я міг такого зробити? До мікросхеми я взагалі не ліз ні руками ні паяльником. Простовідпаяв) сенсор і на його місце припаяв проводи.І замість роз'ємудатчика припаяв 3 вихідні проводи.Якби залив жорстким вологимповітрям пластини сенсора (дуло вологе повітря через пласт.трубку), то тоді частота навпаки б падала.А може водасконденсувалася на пластинах датчика і він повернув контур мікрухи... Спробував відпаяти елемент (сенсор) з плати - пох ... Все однотаймер і без датчика видає 60 кГц ... Абсурд ... Адже частотаненерірується за принципом RC-генератора - даємо певний опір, і таксамо ємність конденсатора, і на виході генератора отримуємочастоту, яку можна розрахувати за формулою або за допомогоюонлайн-калькулятора. А тут немає змінного конденсатора (HS), а воновалить високу частоту ... Я не знаю що вже І в цій темі я не хочупоказати приклад, що не варто чіпати космічний датчик (той, щозамість заглушки у годинника), якщо такий вже у вас є. А простопоказую варіант покращення ефективності та чутливості датчика, якщойого перенести в трубку аспіратора. Тепер мені робити?
П.С. Дурні варіанти "забий! " Або "купи готовий" не приймаються! )
" все по 00) І тут щастя не тривало довго. День тому я вручнувідключав ще цю опцію, а тут після якогось рімейку я помітив, щодатчик чомусь не спрацьовує. Підключив USB-аналізатор, дивлюсявиміри на комп'ютері, а там тепер уже аж 60 кГц! ( Якого бена? !Довгий час були трабли, що частота була в 2 рази більша за норму. Атепер уже ще в 10 разів… І найголовніше, що я міг такого зробити? До мікросхеми я взагалі не ліз ні руками ні паяльником. Простовідпаяв) сенсор і на його місце припаяв проводи.І замість роз'ємудатчика припаяв 3 вихідні проводи.Якби залив жорстким вологимповітрям пластини сенсора (дуло вологе повітря через пласт.трубку), то тоді частота навпаки б падала.А може водасконденсувалася на пластинах датчика і він повернув контур мікрухи... Спробував відпаяти елемент (сенсор) з плати - пох ... Все однотаймер і без датчика видає 60 кГц ... Абсурд ... Адже частотаненерірується за принципом RC-генератора - даємо певний опір, і таксамо ємність конденсатора, і на виході генератора отримуємочастоту, яку можна розрахувати за формулою або за допомогоюонлайн-калькулятора. А тут немає змінного конденсатора (HS), а воновалить високу частоту ... Я не знаю що вже І в цій темі я не хочупоказати приклад, що не варто чіпати космічний датчик (той, щозамість заглушки у годинника), якщо такий вже у вас є. А простопоказую варіант покращення ефективності та чутливості датчика, якщойого перенести в трубку аспіратора. Тепер мені робити?
П.С. Дурні варіанти "забий! " Або "купи готовий" не приймаються! )
" яку можна розрахувати за формулою або за допомогоюонлайн-калькулятора. А тут немає змінного конденсатора (HS), а воновалить високу частоту ... Я не знаю що вже робити. І в цій темі яне хочу показати приклад, що не варто чіпати стоковий датчик (той, що замість заглушки у годинника), якщо такий вже у вас є. А простопоказую варіант покращення ефективності та чутливості датчика, якщойого перенести в трубку аспіратора. Тепер мені робити?
П.С. Дурні варіанти "забий! " Або "купи готовий" не приймаються! )
" яку можна розрахувати за формулою або за допомогоюонлайн-калькулятора. А тут немає змінного конденсатора (HS), а воновалить високу частоту ... Я не знаю що вже робити. І в цій темі яне хочу показати приклад, що не варто чіпати стоковий датчик (той, що замість заглушки у годинника), якщо такий вже у вас є. А простопоказую варіант покращення ефективності та чутливості датчика, якщойого перенести в трубку аспіратора. Тепер мені робити?
П.С. Дурні варіанти "забий! " Або "купи готовий" не приймаються! )






Коментарі11
Та вже, роботи зроблено чимало. Прикро звичайно, що відразу не вийшло, але думаю все вийде у тебе.
Я тут сам уже безсилий. Потрібно буде звернутися до професіоналів ;-) Тому що новий не варіант, а щоб ти мені відправив з розбирання, то тобі окремо його не продадуть ...
якщо штатний датчик вологості біля годинника, то можна знайти
Дізнайся, будь ласка, а я поки що спитаю одну людину, чи зможе мені такий же спаяти. Якщо не зможе або не захоче, то тоді знайдеш і вишлеш мені.
Легко продається
Та як так-то?! Та слів моїх немає! Що за невдачу?! розписав ел.процеси функціонування датчика HS.Тепер залишилося витягнути із запису основні моменти та переварити …А з приводу придбання оригінального гібридного шланга аспіратора — я чекаю на процінк...
Що таке не щастить і як з ним боротися -) Внатурі, чорна смуга так і закінчується... Потрібно Руслана Санича дуже добре попросити спаяти мою таку схему і щоб він перевірив там у себе на місці і тільки після цього вислав мені поштою ) Тому що я вже не...
а у мене походу часто кондер тепер включається на лобове, навіть коли і натяку немає на запотівання)
Ось і я думав підкрутити свій змінник у менший бік, щоб кондер врубався тільки тоді, коли волога на склі конкретно осідає. Але поки що нічого навіть думати мені про це ...
ну і з тим датчиком який біля годинника, так само часто включався кондер)
Звичайно, якщо він не такий убитий або бракований як у мене був)
