Машина мені дісталася з приладами, що вже не працюють.
Спочатку при купівлі з приладів працював рівень палива і тахометр.Датчик тиску масла не працював через зняту фішку, а датчиктемператури ОХ не працював через відсутність контакту.
Нарешті я вирішив зайнятися непрацюючим спідометром іодометром.
Може кому буде корисно)

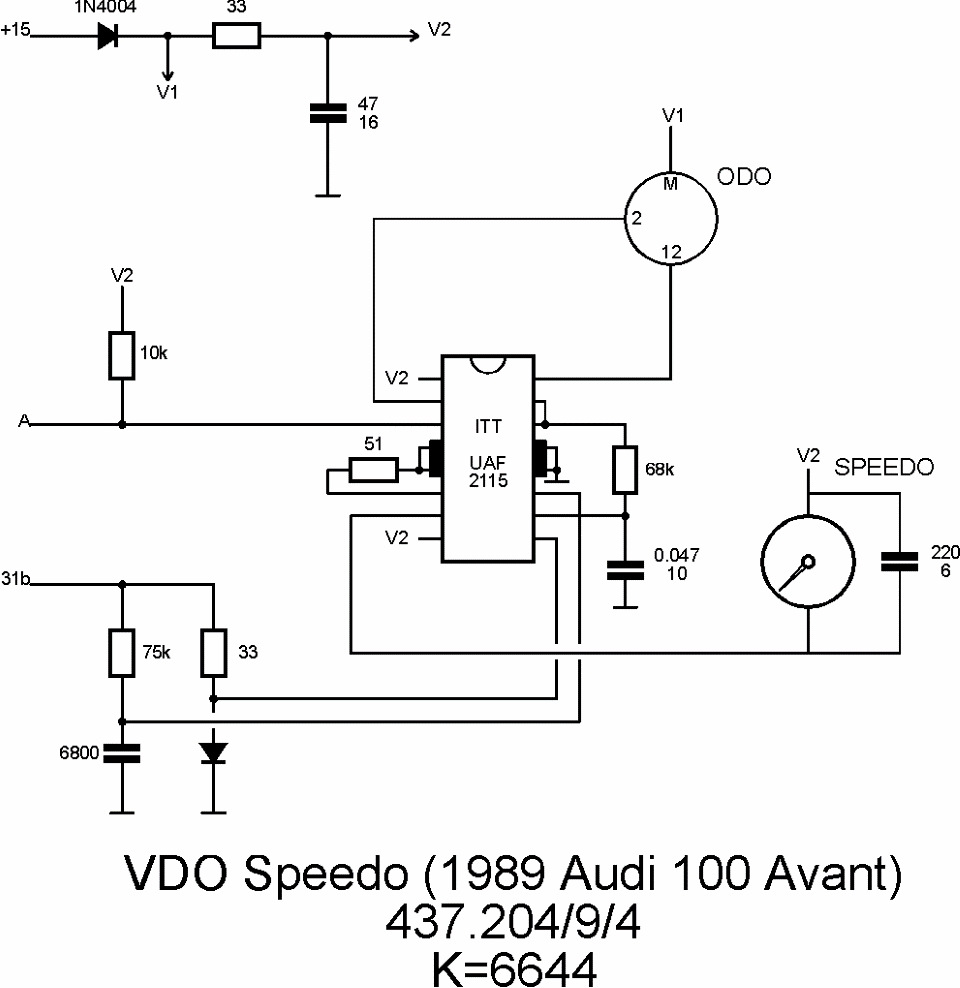

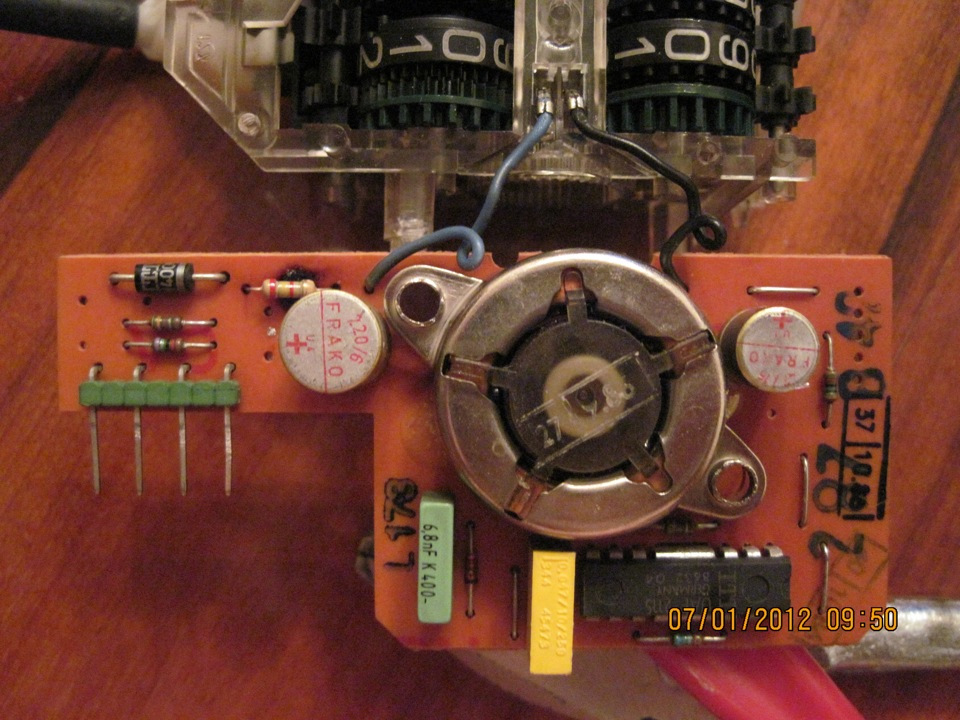

Розібрав приладову панель, дістав спідометр і побачив згорілийрезистор біля електроліту (фото не моє, телефону немає). Колизнайшов схему спідометра, то зрозумів, що він стоїть лініїживлення, номінал 33 Ом. Так як саме 33 Ом резистора у мене незнайшлося під рукою, взяв 2 поменше і встановив послідовноотримавши 32.9 Ом, потужність опору повинна бути 0.25 Вт.
Так само замінив шестірню одометра, вона взагалі в мотлох розмолотубула, таку як потрібно не знайшов по цьому виточив дрімелем з трохибільшою.
Але на жаль спідометр і одометр так і не заробили, розібрав ще раз, продзвонив той самий опір, воно колір змінило від нагріву, але незгоріло, взявся за виміри всієї плати і обидва електролітивиявилися не робочими, короткозамкненими і без ємності, замінив натрохи більші:той, що за схемою 6В 220 мкФ замінив на 10В 470 мкФ, який за схемою 16В 47 мкФ замінив на 25В 1500 мкФ, що було підрукою і встановив.

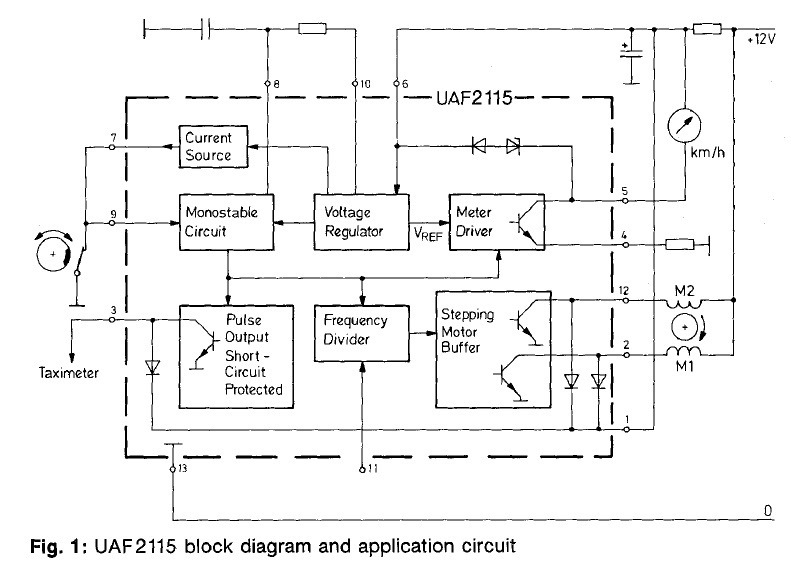

Зібрав все і диво відбулося, стрілка спідометра почала працювати якналежить, одометр так і не заробив так як є КЗ навіть безконденсатора, прямо з ноги мікросхеми, сподіваюся що помиляюся іодометр ще запрацює, може шестерня клинить. Транзистор. Поки-щопідсумок такий:спідометр заробив, а от одометр немає. Але краще такніж взагалі нічого не правда?
Зайвих грошей на нову приладку у мене зараз немає, викручуємося якможемо.
Коментарі11
Була така сама фігня, так само виходи мікросхеми на одометр не працювали. Мікросхему знайшов у китайців, поміняв, і все нормально. Так, резистор теж був згорілий, але не повністю, міняти його не став. Мабуть, коли шестерня клинить, навантаження зрост...
як ти знайшов таку рідкісну мікросхему у китайців?
Вже навіть не пам'ятаю, може гугл допоміг. Давно вже було, навіть на аліекспресі не збереглося замовлення. Але там вони є, ось наприклад по штуці продають aliexpress.ru/item/32608212818.html
Якщо шестерню точив дрімелем сам то може просто не потрапив у розмір і вона клинить при суміщенні зубців з великою парною шестернею. Почни перевірку з цього ... А потім вже полізеш у нетрі електроніки.)
Перевіряв і підганяв перед складання, все легко оберталося без клинів, але чим чорт не жартує перевірю ще потім.
Бує рветься нитка обмотки крокового електродвигуна. У мене так було. Я чисто випадково помітив, а так завагався крутити-крутити, паяти, міняти…
Цікаво. У мене схожі проблеми з приборкою. Буде цікаво дізнатися про рішення
Потрібно продзвонити обмотки одометра. Буває обрив.
Дзвонив, там немає урвища.
нещодавно робив схоже, відкрив там шестерня ціла і не крутить. придивився а там де мотор припаяний мікро тріщини. пропаяв три контакти мотора до плати і все запрацювало.
Обов'язково подивлюся ще, не хочеться купувати приладку через таку дрібницю як одометр)
