Думка про опцію круїз контролю турбувала давним давно, мабуть післяпершого року експлуатації .
Пошук по драйву показував можливі рішення з блоком кнопок післярестайлінгу (те що з підсвічуванням)
Кнопки з підсвічуванням звичайно здорово, але аудіо у мене безпідсвічування.Та й майже 70$ платити тільки за кнопки круїзу -дорогувато.
І ось випадково на всюдисущому Алі знаходжу комплект аудіо+круїз за40 $. Природно, відразу замовляю.
Купував тут:тиц
Ішли вони 2 тижні, і в цей час я шукав схему як їх підключити, аджеза кольором і кількістю проводів вони відрізнялися від знайдених.варіантів.
Отже, кнопки отримані, установка.
Насамперед! ОБОВ'ЯЗКОВО ВІДКЛЮЧАЄМО МІНУСОВУ КЛЕМУ ЗАКУМУЛЯТОРА!

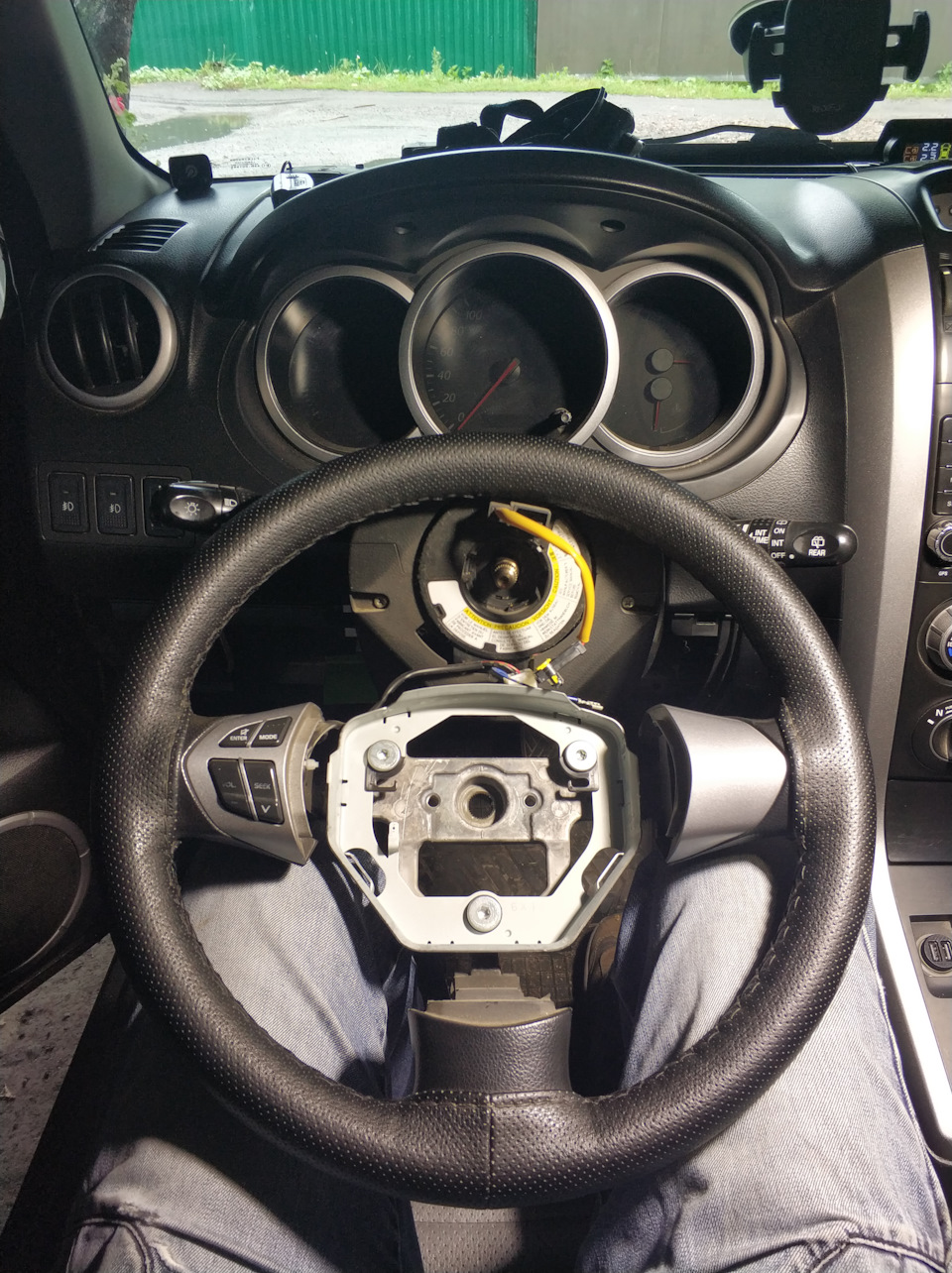

Далі, розбираємо кермо. Подушку безпеки, захист біля реле блоку. Цевсе описано неодноразово.

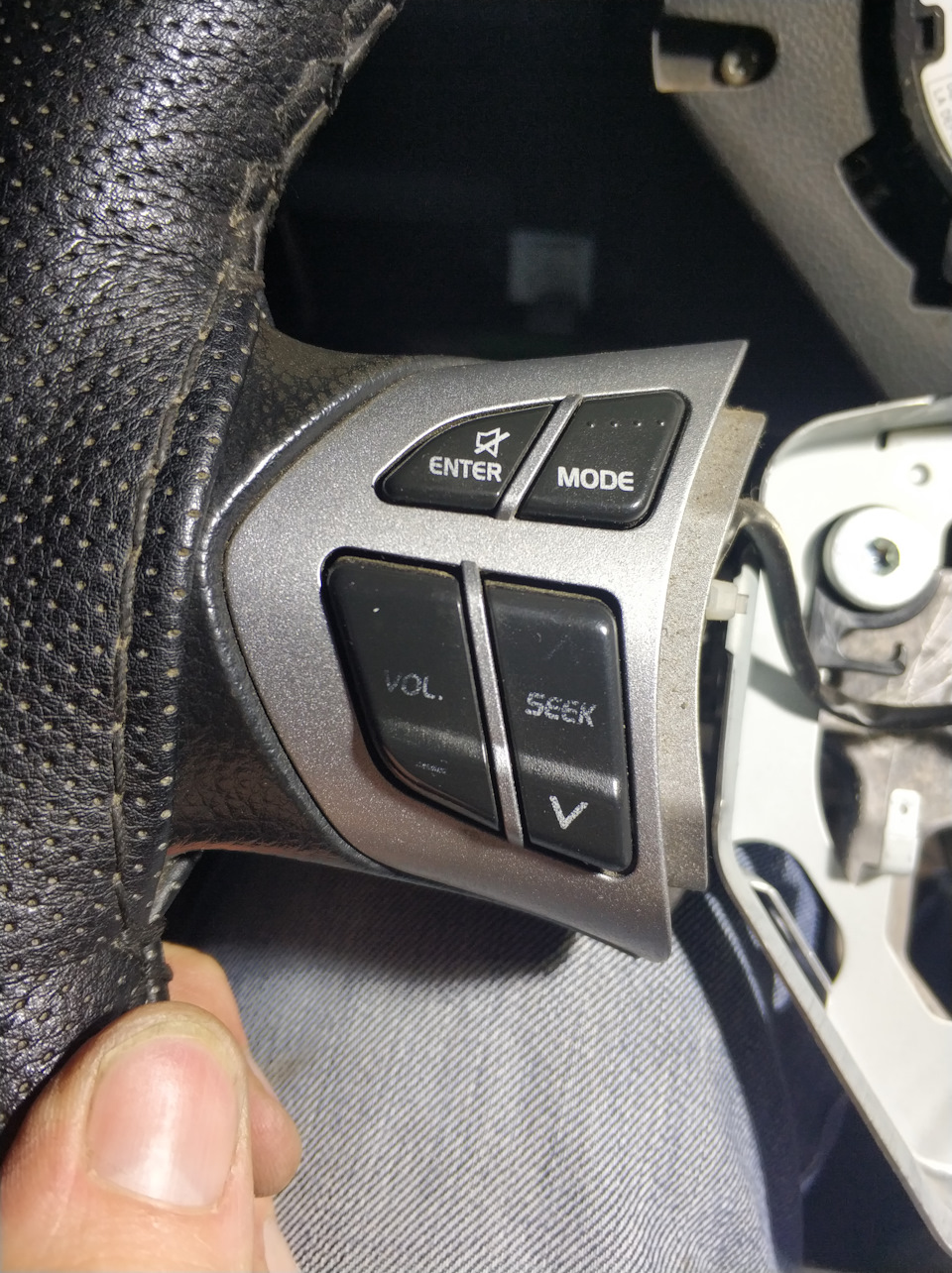

У роз'ємі на вході спірального дроту біля авто дорестайлу задіянолише три з шести проводів:кероване звуком (чорний і червоний) ісигнал (синій)< Розбираємо 12 піновий роз'єм на купленихкнопках, діставши з нього всі дроти. Особисто я його розламав, хочаінші діставали піни за допомогою дроту. Головне, ці піни непошкодити, оскільки вони будуть потрібні.

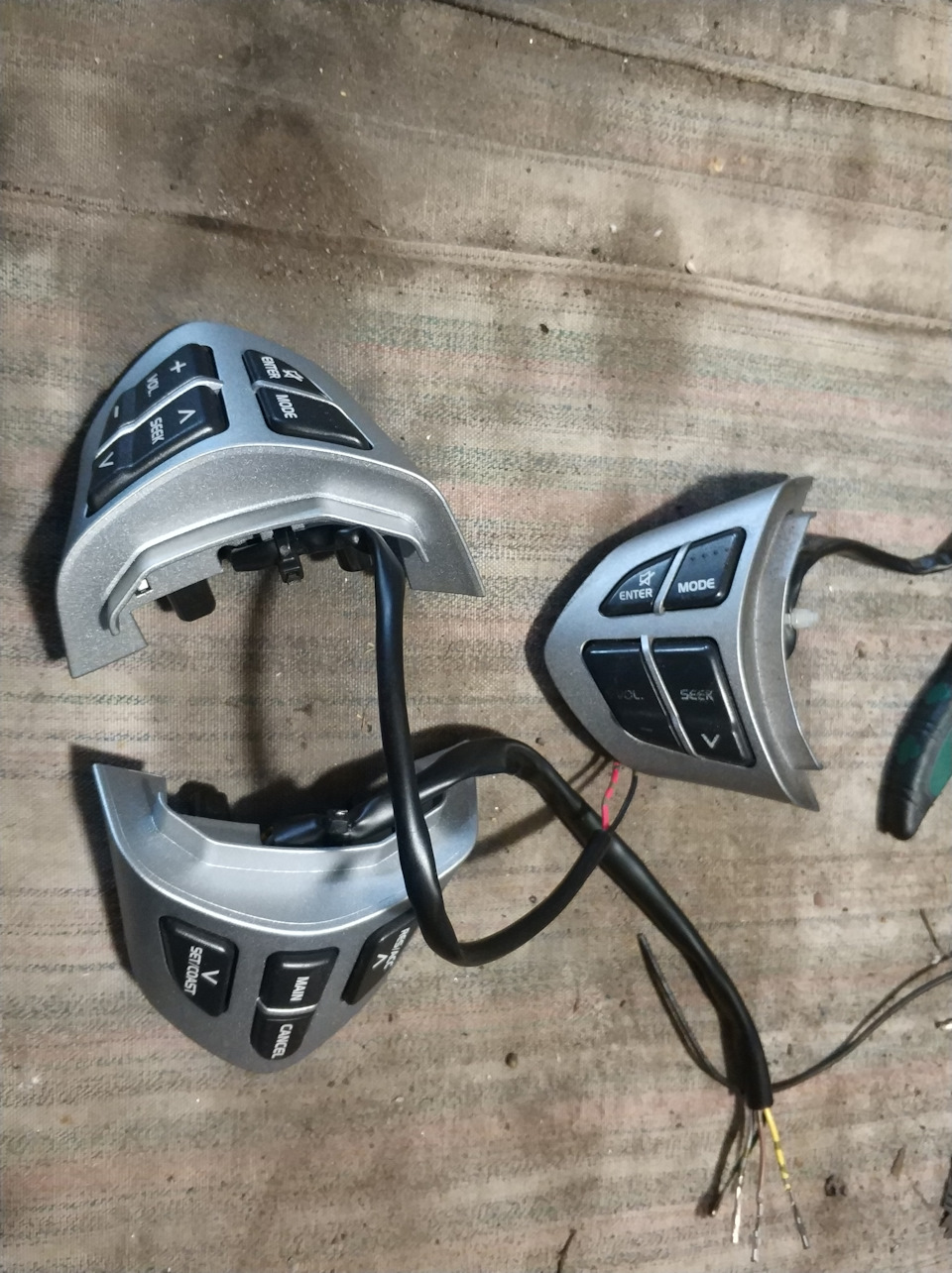

Отже, після дерибану нового комплекту отримуємо кнопки з проводами, які вставлятимемо в існуючий шести піновий роз'єм.

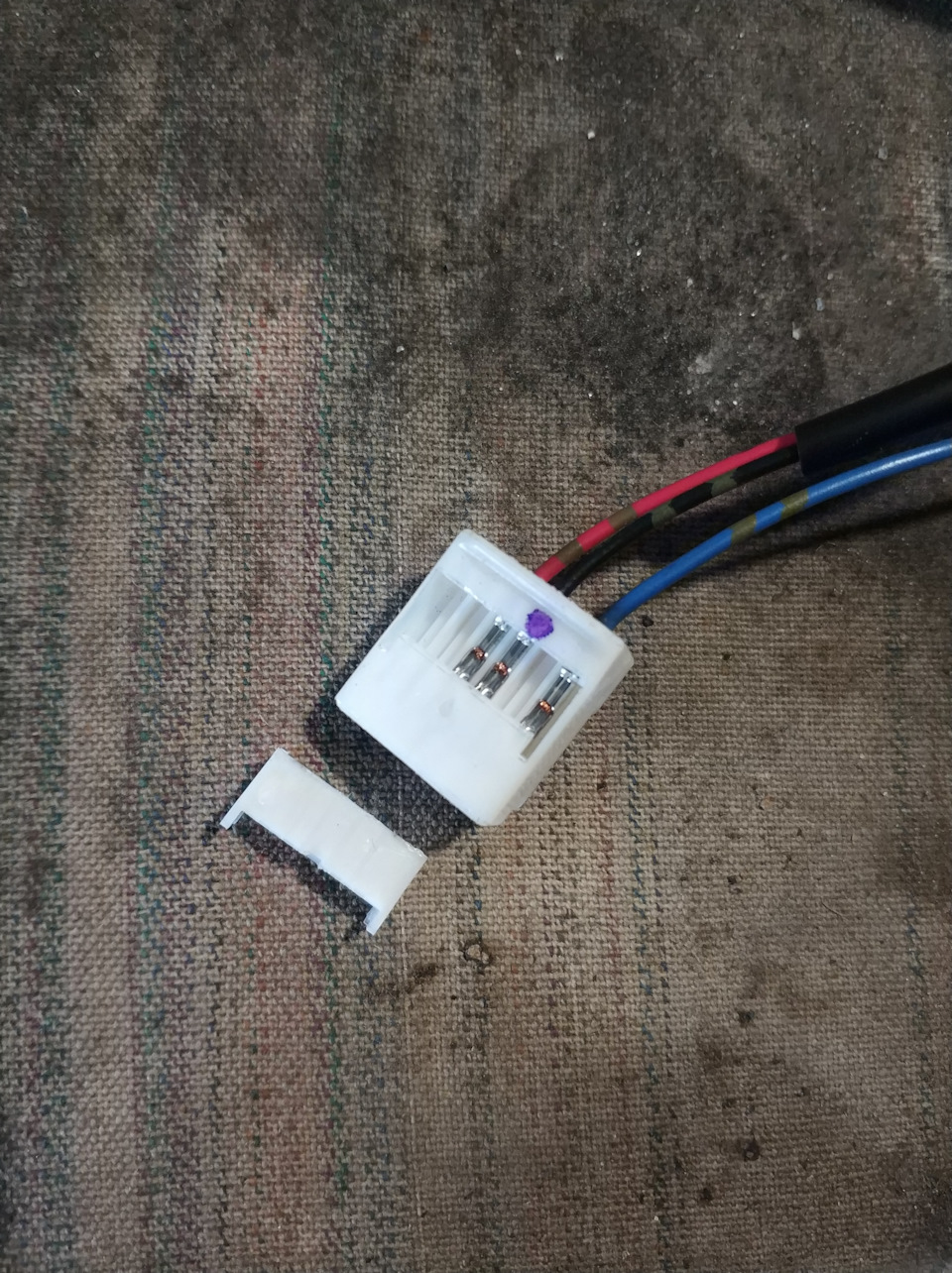

З якого потрібно витягнути старий блок, не зламавши колодку. Аробиться це так:Відштовхуємо біленьку кришку з колодки, і післяцього, з торця роз'єму вставляємо тяганину в нижній отвір підпіном, і їй відгинаємо пластиковий фіксатор. Пін виходитьелементарно і без зусилля.

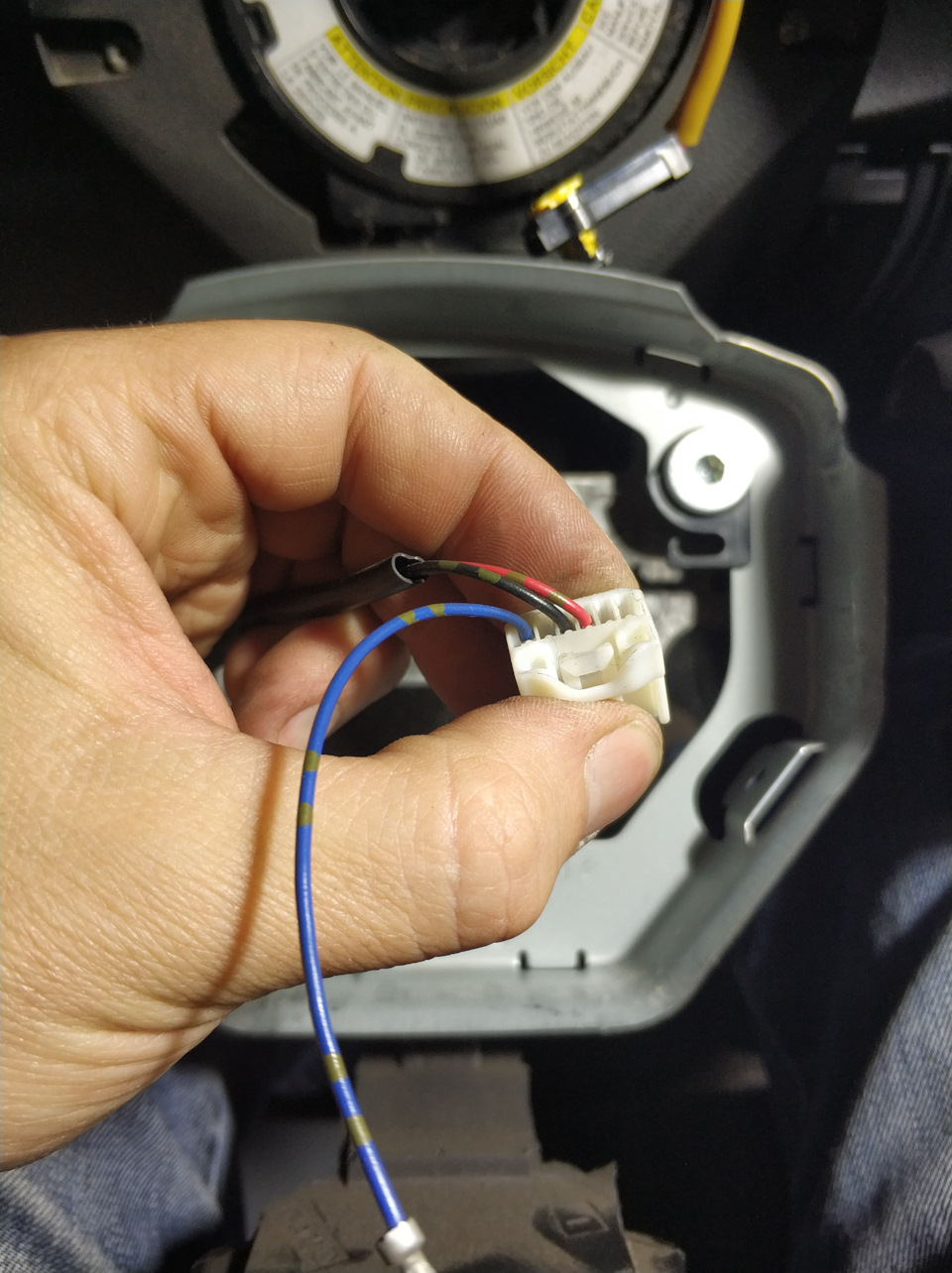

Тепер, до зеленого дроту на блоці управління круїзом підпаюємосиній провід, який раніше був вставлений у перший пін роз'єму. ІІзолюємо термоусадкою:Це перше і останнє скручування. Довжинусинього дроту з клемою потрібно залишити максимальною.
1 — синій + зелений (маса кнопок круїзу та сигнал)
2 — коричневий (включення круїзу) що йде на 12 пін роз'єму G05 (тойщо біля блоку запобіжників)
3 - чорний (керування музикою) з аудіо блоку кнопок
4 - червоний (управління музикою) з аудіо блоку кнопок
5 - жовтий (керування круїз контролем) що йде на 13 пін роз'ємуG05
6 - сірий (керування круїз контролем) що йде на 14 пін роз'ємуG05
Далі, знаходимо шести піновий роз'єм на виході зі спіральногодроту. У ньому теж три піна вільні. Використовуємо для ньоговідрізані піни зі старого блоку кнопок керування музикою. Припаюємоїх до трьох дротів перерізу 0, 5 різних, зручних сам кольорів. Умене це синій, червоний і коричневий
Скрутив їх в один кабель
Встановлюємо їх у такій послідовності (ідентично попередньому) іфіксуємо білою кришкою.
Вставляємо роз'єм з доданими трьома проводами:І ось тепернайцікавіше.
У роз'ємі G5 теж три вільні отвори, куди потрібно вставити піни. Аїх нема. Рішення знайдено на просторах MegaDriver. Відноснонепогано туди підходять піни з роз'єму комп'ютерного блоку живленняфлоппі дисковода
Дістаємо звідти три дроти та підпаюємо до нашого трьох житловогокабелю довжиною см 70-80
> Протягуємо його до роз'єму G05, по шляху фіксуючи стяжками
Необхідні нам контакти на G05 (фото з просторів MegaDriver)
На даному роз'ємі трохи піднімаємо фіксатор, і вставляємо дроти втакій послідовності:При підключенні використовував цю і цю схему.>
Так як піни від флоппі дисководу не зовсім підходять, щоб вони невитягнулися і не бовталися після складання G05 я прив'язаввставлені дроти до інших стяжок
< Після навчання дросельної заслінки (у мене дорестайл) проїхаві випробував роботу круїзу.Все працює чітко. Дуже сподобалось. Після 40 при включеному круїзішвидкість фіксується кнопкою Set
Розмито — знімав на ходу
> Все працює згідно мануалу
Разом:за 41 долар отримуємо два блоки кнопок і опцію круїз контролюв нашому авто.
PS На педаль зчеплення потрібно ставити кінцевик. Такий самий як напедалі гальма.Тоді буде дуже комфортно користуватися круїзом.
За даними з драйву потрібен Датчик 3797064J00
Поставлю, розпишу що і куди., розписав все максимально просто і втой же час детально. br>
