Машина їздить, і не вимагає особливої уваги. Та й холодно вгаражі. З цієї дрібниці залишив на весну, а поки вирішив зробитисобі реулятор напруги з функцією обмеження струму.
> Навіщо він потрібен.
По-перше, це відмінна зарядка для небілих свинцевих, гелевих, літієвих акумуляторів, що використовують при зарядці правило СС-CV (постійний при постійній напрузі) І ось коли модні процесорні ЗУговорять викинь цю батарейку - такий девайс часто дозволяє їїповернути до життя (наприклад від перерозряду)
По друге - Досить часто для випробування або перевірки електонікиякийсь номінал напруги.А тут можна регулювати від 1, 2 вольт домаксимуму блоку живлення І тут найцікавіше Це не зовсімлабараторник, а скоріше додатковий блок. І за копійки, буквально...Вирішив зібрати такий пристрій після того, як побачив на Youtube уAlexGyver подібний девайс.
Замовив жменю компонентів, і почав думати, куди ж це все компактнорозмістити…

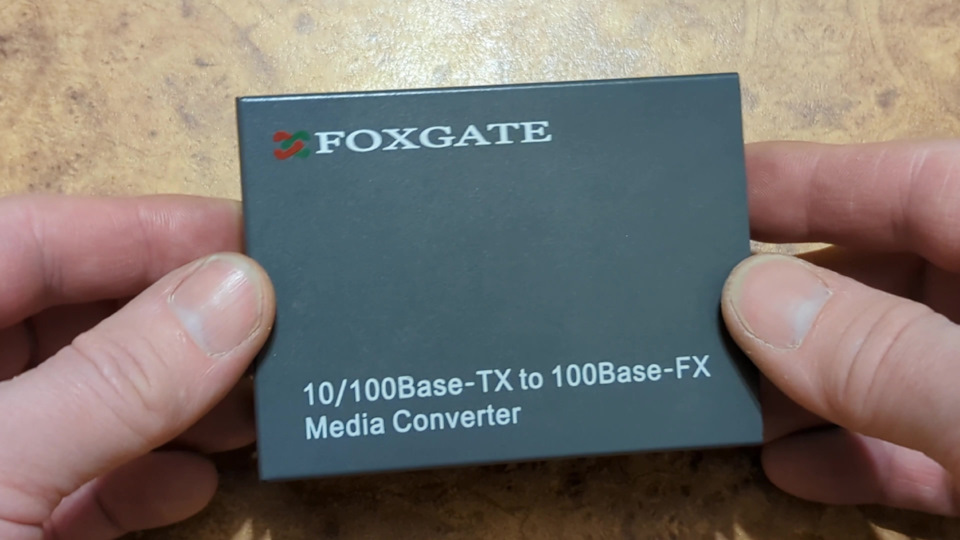

Для корпусу використовував згорілий медіа конвертор. Дужекомпактно, і хороша можливість тепловідведення

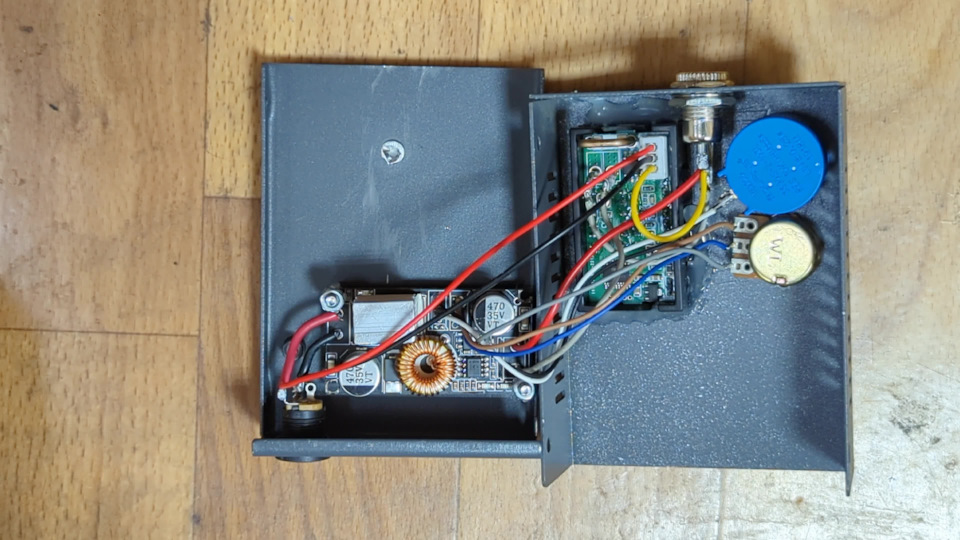

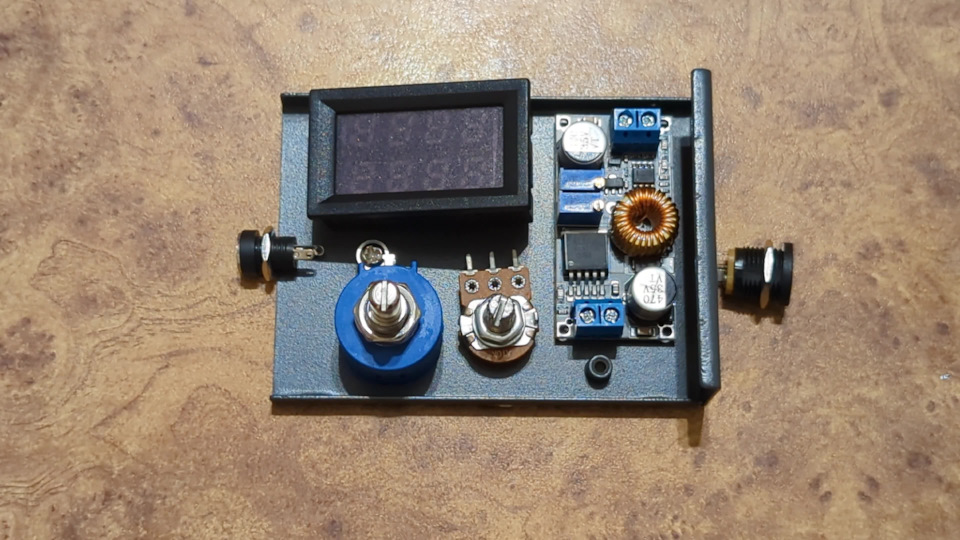

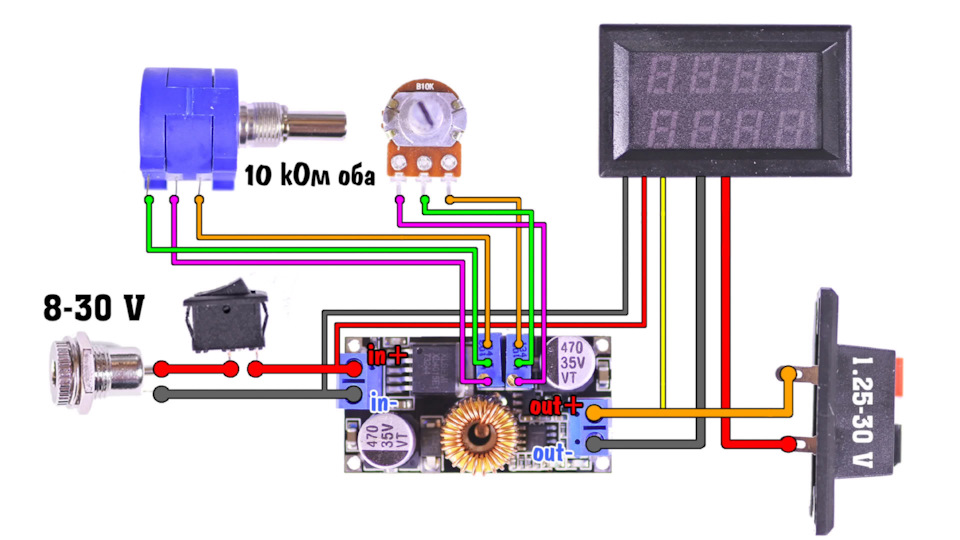

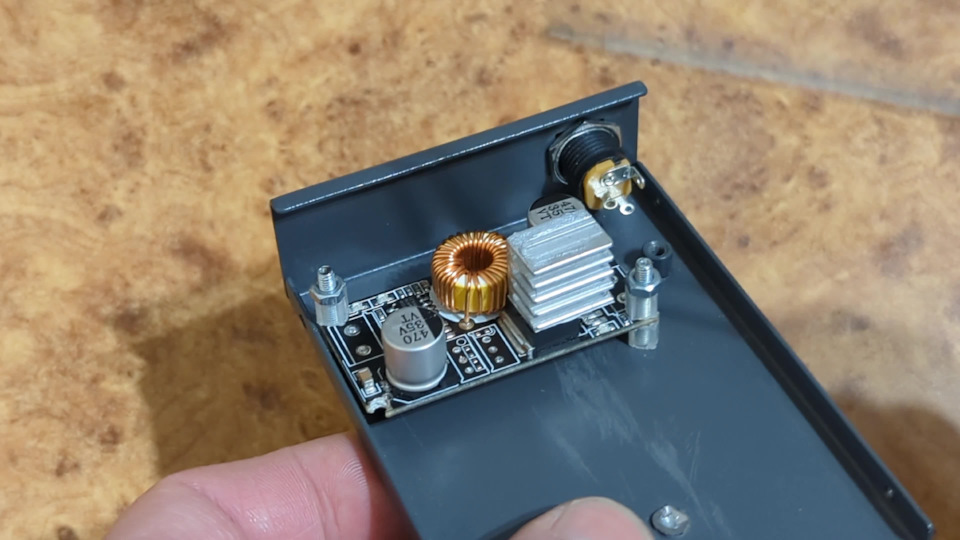

Бо мікросхема гріється - це важливе завдання корпусу. Тим більше щочерез радіатор у неї прямий контакт з корпусом. Саму плату напроставках, зроблених з ковпачка голки шприца закріпив на 2гвинтах. А що дало лінійне регулювання (не електронник, можупомилятися). Трохи напив і посвердлив. Все відмінно вмістилося.Схема підключення дуже проста (любовно надав інтернет. Автор —AlexGyver). Початку спробував "підняти" аккум 18650 який бувпосаджений у "0" і ніяке розумне ЗУ на цю гидоту навіть не зверталоуваги. А цей "самопал" чудово його зарядив. Та й ємність критичноне постраждала. Повторив ще з двома – працює. Звичайно, єнепідйомні "трупи", але частина порадувала другим життям. А заразце дуже актуально у нас. Далі — батарея від безперебійника. Призарядженні струмом до 2А і 15В регулятор майже не гріється.Відмінний результат для малюка. Що порадувало - ідея з охолодженнямдобре працює - корпус гріється поступово. А з урахуваннямвентиляції з усіх боків - корпус ну просто дуже вдалим вийшов. Таксамо чудово заряджа складання літієвих батарей до 4S включно (16, 8В).Якщо підключити блок живлення 22 вольта - можна заряджати і 5S.Якщо прилад просто підключити до батареї - він працює як вольтметр- показує напругу без підключення до блоку живлення.
Взагалі, зібрати це вдома просто. Мінімум знань та інструментів. Тай ціна компонентів до 10 уе. Готове рішення у тих же китайців будеабо не таке точне і потужне, або значно дорожче.
Та і як же "а покрутити що-небудь".
Як зазвичай — видос виготовлення з поясненнями та переліккомпонентів під ним.
