Хочу логічно завершити опис моєї "повітряної тривоги".

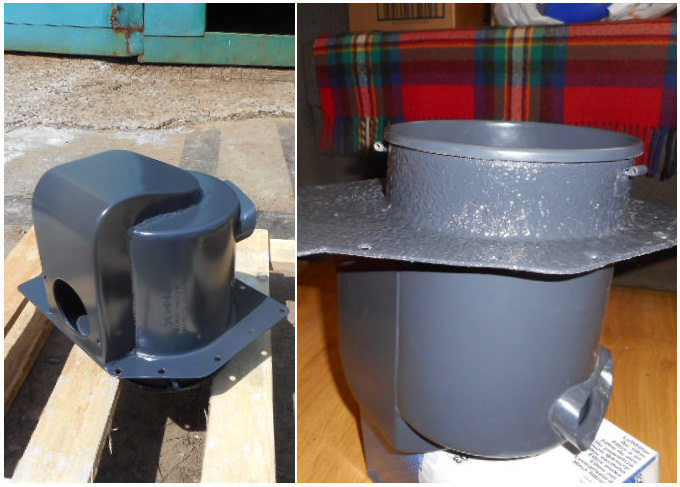

Минулого разу я зупинився на фотці, розташованій нижче.
Такий собі, не зовсім зрозумілий, і не зовсім закінченийпродукт.
Коротше, попередній опис -https://megadriver.org/p132936-povitriana-trivoga-castina-1отримало якість напівфабрикату.
Остаточну точку в попередній посаді, поставлено не було …
… очі злипалися,
і дуже хотілося, … спати ))
Фото 1.
Трохи продовжу що і як було далі.
Після виготовлення самого фільтра довелося скласти йому пайпінг, деякі кріпильні елементи фільтра, і закінчити роботу з йогокришкою.

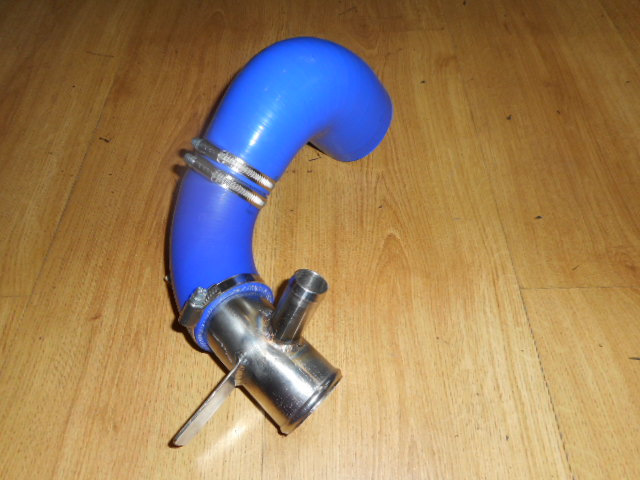

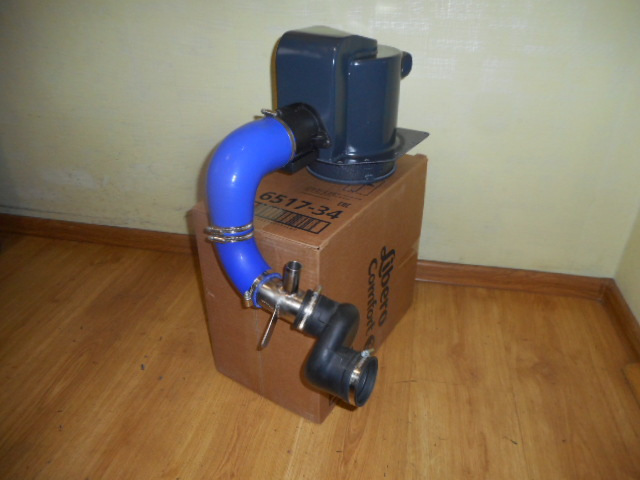

Щоб все стало предметно і більш-менш зрозуміло, нижче викладаюфотки з описом. Ось такий пайпінг вийшов для транспортуванняповітря від фільтра до турбіни.
З розхідників знадобилося наступне:
1. Кутовий перехід 90 градусів Ф70/51мм.
2. Кут 90 градусів Ф51/51мм (використовував обрізок від пайпінгуінтеркулера).
3. З'єднувальна труба та гнутик з нержавіючої сталі (виготовленнящось подібного описував тут -https://megadriver.org/p132937-vodianii-interkuler-paiping-uzos-mii)
4. Кілька укорочений шланг патрубка сапуна ВАЗ-2123 (шнива). Більшвізуально-предметно було видно довжину пайпінгу фільтр-турба.

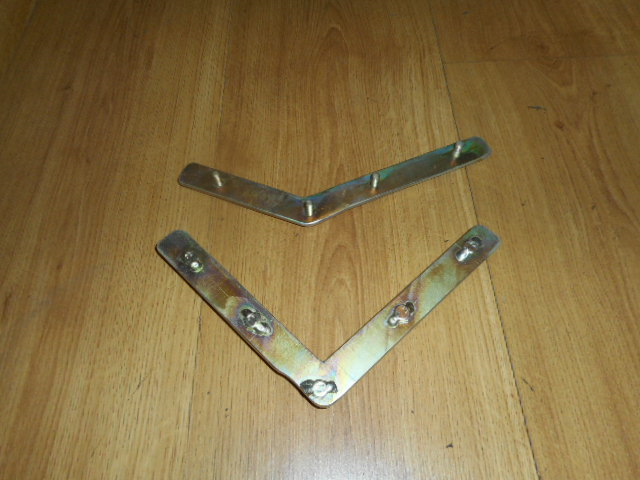

Фото 4. Кріпильні планки повітрофільтра.
Фото 4. Для зручності монтажу і демонтажу витратив небагаточасу і запилив парочку таких деталей.

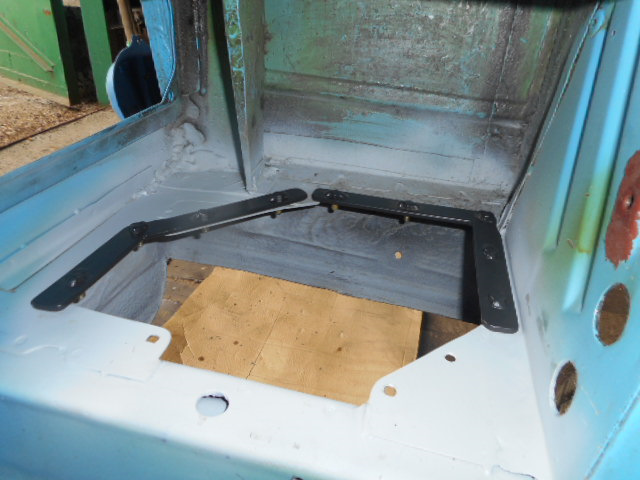

Фото 5. Кріпильні планки повітрофільтра на своєму місці. Ліва нішамоторного відсіку. Фото 5. З точки зору монтажу, місце не зовсімзручне, одночасно тримати і крутити, не вистачає довжини рук ))Планки дуже полегшили ситуацію, та й при утяжці притиск фільтра докузова більш щільний. Фото 6. Фото 6. Фото 6. Фото 6. Встановиввитратомір і фільтр зайняв свою нішу, у прямому та переносномусенсі.
.
Фото 7. Пайпінг, вид зверху (з прив'язкою за місцем).
Фото 8.
Фото 8. Пайпінг, вид знизу (з прив'язкою за місцем).
Фото 9.
Фото 9. Подача повітря (фільтр-турба), та його охолодження (турба-кулер-колектор).
Загальний вигляд і компонування системи, що вийшла.
Фото 10.
Фото 11.
Фото 12.
Фото 13.
Фото 10-13. Виклав ці наближені фото для більш предметноївистави, що і як, ужилося в підкапоті. Начебто всі дружно вжилися, всім місця вистачає, ні хто ні кого не щимить ))
.
Начебто це питання висвітлив як міг.
/>
Тільки кришка фільтра залишилася без уваги.
Поспішаю виправити цю не справедливість, по відношенню до неї))
Чергова порція фоток з коментами думаю ситуацію виправить, іпрояснить.
Фото 14.
Фото 14. Оскільки організація подачі повітря була перенесенана зворотний бік, повітряний отвір у кришці набув статусу банальноїдірки))
З цим треба було щось робити.
Для початку на токарці зрізав з неї за непотрібністю першийщабель.
Зайва вага, подвійна порожнина, все це вважав за надмірність.
Фото 15.
Фото 15. За непотрібністю "дірку" довелося заварити. Післявсіх різально-зварювальних знущань, для згладжування ситуаціїдовелося повернути кришці більш гідний вигляд.
Фото 16.
Фото16. Кришка при "повному параді", новий фільтруючийелемент присутній.
Все готове до встановлення.
Фото 17.
Фото 18.
Фото 17/18. Кришка з фільтром встановлена.
Ось такий вид знизу на всю цю композицію.
Все просто, доступно, нічого зайву не звисає, нижня площина кришкизнаходиться не нижче рівня лонжерону.
.
Як підсумок всього виконаного.
1. Компактність.
2. Довжина магістралей, мінімальна.
3. Простота в плані проведення ТО, і обслуговування.
Загалом, завдання було ще та.
Але, начебто всі пункти викреслив.
Як ця композиція поведе себе далі?
Подивитися, час покаже.
А поки "повітряна тривога" минула, можна трохи попуститься.
Переходжу до водних процедур.
Ні, не я, кулер … він же водяний))))
Вже для подальшої творчості придбав на розбиранні ось такий набірвід Кавасакі…
(фото нижче)
Ось такий Каванабор.Далі буде.
Всім добра, і гарного настрою.
