Хочеться щоб при відчиненні дверей світило яскраво, але проблемав тому, що в плафон підсвічування дверей не можна поставити діодбільше 1 Вт тому що нікуди розсіювати тепло. Рішення - ставитидіоди потужніші, але не у плафон, а поруч. Є 2 варіанти - на картуабо на самі двері, у випадку з картою, очевидно, що будуть проблемипри знятті з відриванням дроту, тому вирішено ставити COB діод наметалеву частину дверей, вона ще буде служити тепловідведенням.
Простіше використовувати стрічку як на ВАЗах, але вона живе недовго, тому використаний COB діод на реальні 10 Вт, звичайно ж цебагато для дверей. І він буде працювати на меншій потужності (порядку 2-4 Вт) щоб тюнячка прожила набагато довше, ніж строкслужби машини. .

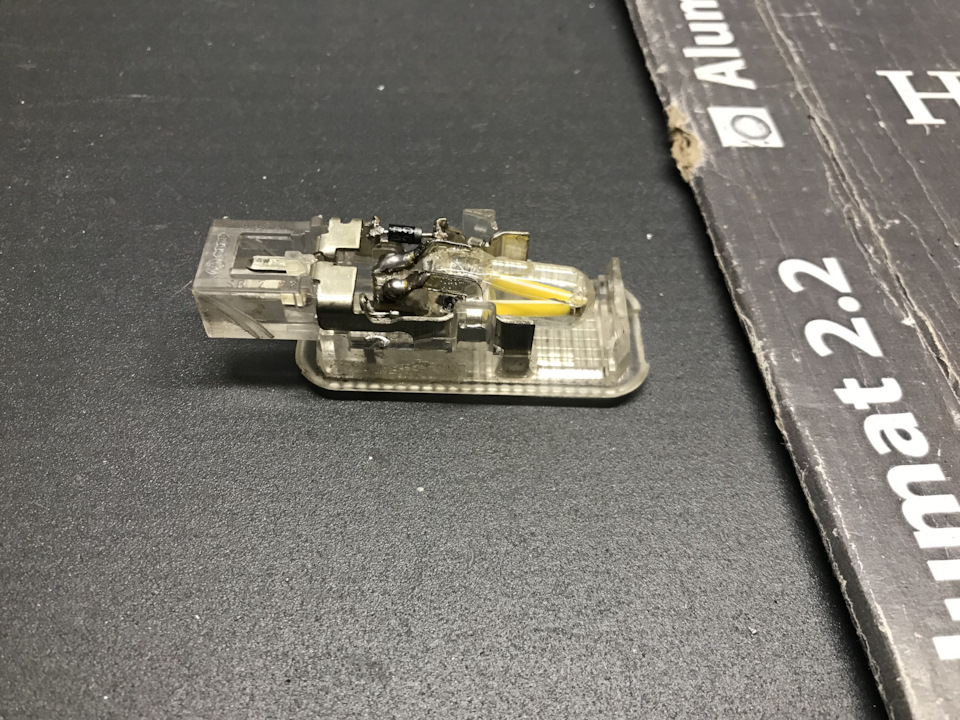

Варіант колгоспу #1 — помер

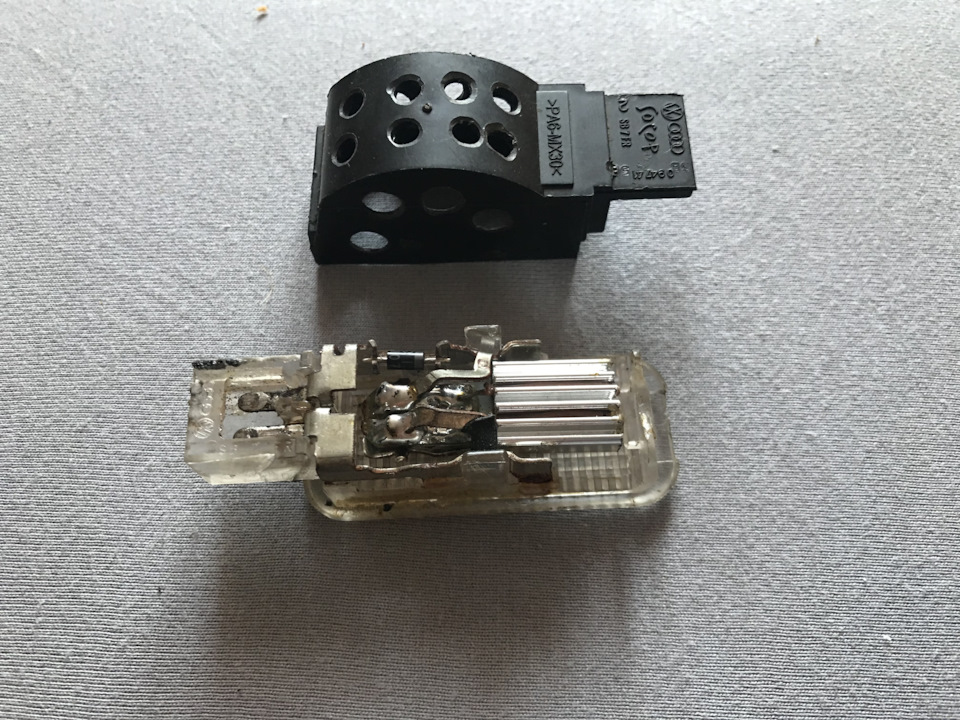

Варіант колгоспу #2 — помер

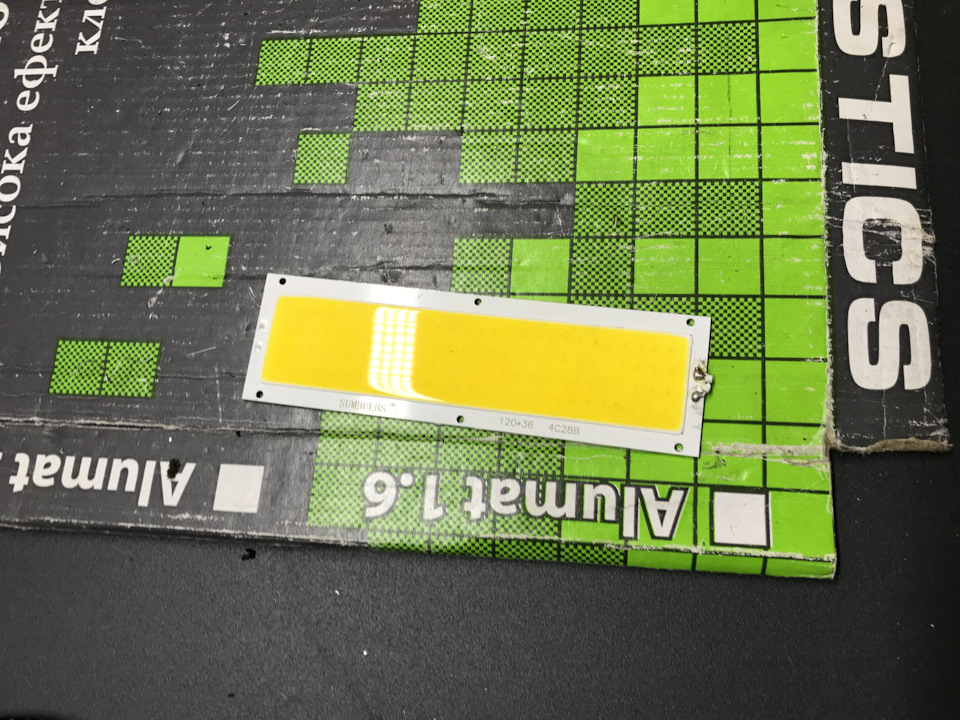

10 чесних Ватт, SUMBULBS 4C28B
Токообмежувальний резистор.
Основною проблемою c COB LED є вибір струмообмежувальногорезистора, це має бути щось опором 1-10 Ом і потужністю кілька Ват, а такого навіть у китайців складно знайти ))
<

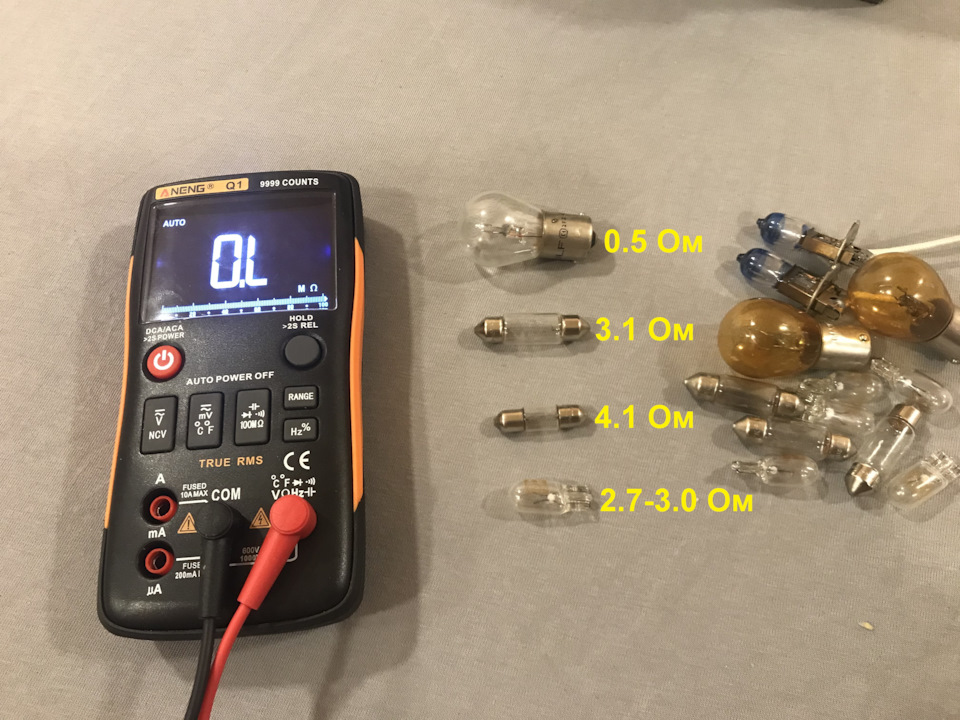

Рішення тут просте, використовувати скляні лампочки W5W або С5W.Але логіка підказує що якщо вони потужність 5 Вт, то опір має бутиблизько 40-50 Ом? Насправді ні, в холодному стані у них опір 3 Ом, а в нагрітому стані буде саме ті самі 40 Ом. Тому стрічкарозрахована на 12В світитиме від 6В трохи тьмяніше, а від 17В трохияскравіше, навіть від 30В вона не згорить відразу. Якщо подаватинапругу на голий діод, то при 12В і 14.5В різниця впотужності-яскравості буде в 2 рази. Опір лампочок Схема злампочкою замість резистора
Коментарі6
Заводську лампу відключив? Світить цікавіше, ніж по заводу
Ні, плафон із лампочкою теж є, вони один одному не заважають.
діоди на алі купував?
Так, там ще на діоді бренд SUMBULBS, у цього виробника чесні вати на відміну від того, що у нас продається під виглядом COB-ходовиків.
Добре коли з електрикою товаришуєш . а я в електриці, як свиня в апельсинах . те, що ти написав якийсь китайська грамота ))))
На драйві радять щоб діоди не горіли - ставити стабілізатор я тут описав альтернативний варіант. Записи про поклейку світлодіодної стрічки, думаю, були б не цікаві))
