Витрачені матеріали:
1) автомобільне реле з вбудованим власником запобіжника – 1 шт./15грн;
2) запобіжник номіналом 7, 5 А - 0, 5 грн;
3) клема кільцева 6 мм - 1 шт/0, 25 грн;
4) клема 6, 3 мм «мама» - 4 шт./1 грн.;
5) клема 6, 3 мм «мама» з двома фіксаторами — 2 шт./0, 5 грн.
6) клема 6, 3 мм «тато» - 2 шт./0, 5 грн.; 7) діод Шотки 1N5822 (40V; 3, 0A) - 2шт./2 грн;

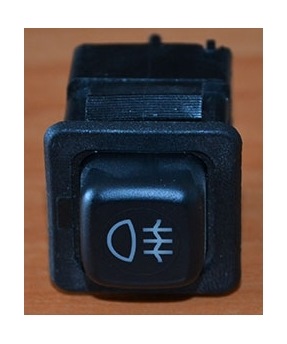

8) кнопка включення ПТФ від Славути — 1 шт./20 грн. Мама" — 5шт/1, 25 грн;
10) дроти різного перерізу — наявність у гаражі;
11) термозбіжна трубка — наявність у гаражі;
> 12) матеріали для паяння - наявність у гаражі. 1. Знімаємоклему. «-» з АКБ.
2. Знаходимо відповідне місце та спосіб встановлення реле імонтуємо його.Відразу міняємо запобіжник з комплекту номіналом 20 Азамінений на 7, 5 А. Наші споживачі більшого струму невимагатимуть./>
3. Закладаємо провід "аКБ-реле", обтискаємо його відповіднимиклемами.

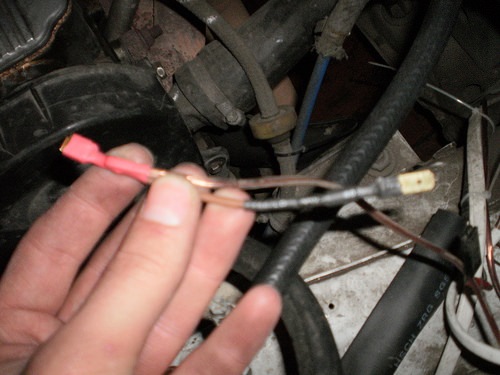

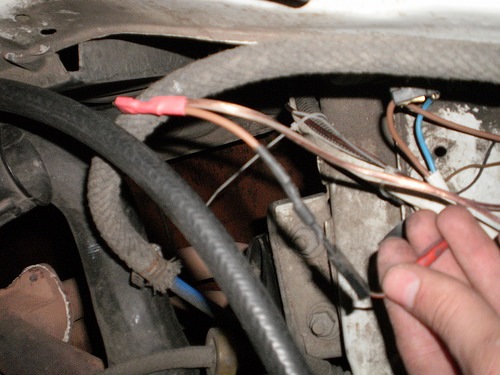

4. Закладаємо провід до лівої та правої фари. З боку релеобтискаємо провід клемою, а з боку фар робимо ось такіспайки-розгалужувачі:Не забуваємо дотримуватися полярності діода.Цей розгалужувач підключаємо до штатного дроту "+" живленнягабаритів. Ось так:

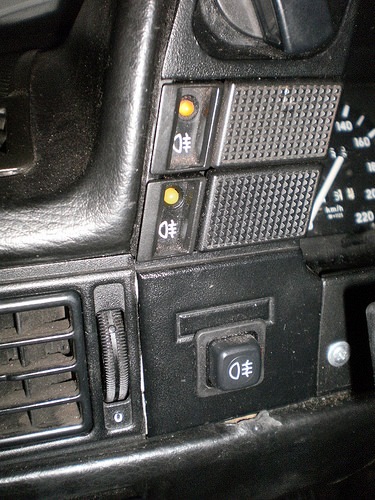

Ну і з'єднуємо з відповідною клемою патрона лампи. Знімаємо рамкунавколо приладки та врізаємо у зручне для нас місце новукнопку.
6. Закладаємо провід від реле до кнопки.

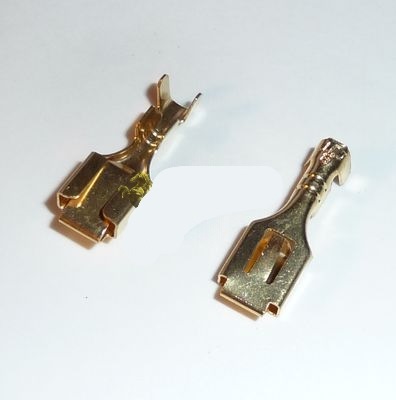

7. Закладаємо провід від підсвічування штатного перемикачаосвітлення для живлення та підсвічування нової кнопки. Усі кінцідротів обтискаємо клемами 2, 8 мм. Така клема чудово вставляється вштатний пластиковий тримач клеми підсвічування, організовуючи тимсамим підключення дроту без шкоди рідним контактам.
8. Монтуємо рамку на своє місце.
9. Милуємось результатом. При включеному запаленні та натиснутійкнопці маємо передні габарити, що світяться:
