Старт-Стоп та GSM-Автозапуск із китайських модулів на Мерседес С180

Рік тому поставив на свій Мерс універсальний китайський "стар-Стоп", валявся новий у коробці, ще з часів "жигулів".

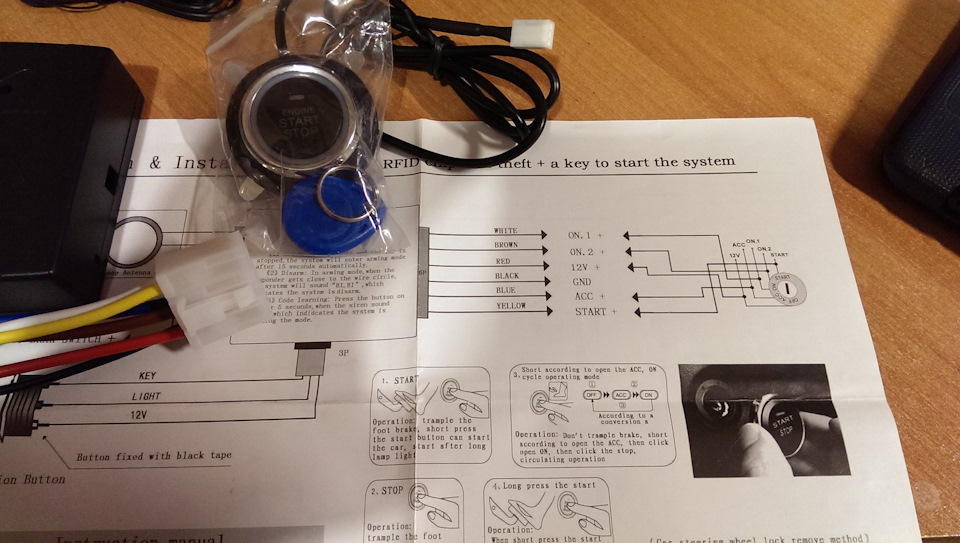

блок Старт -Стоп

Досвід установки перейняв з бортжурналуAndreyArtemov

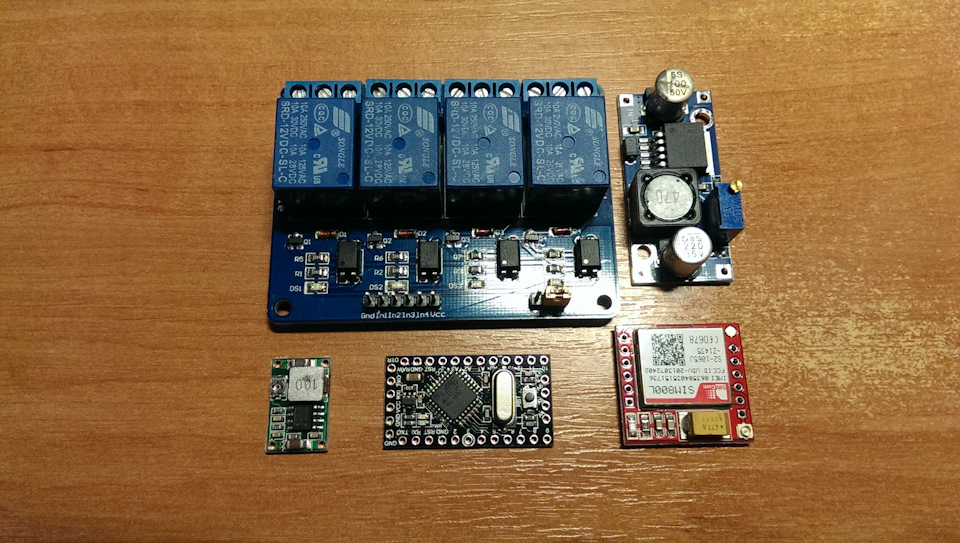

Спочатку була ідея приготувати з нуля власний контролер запускудвигуна з кнопки з функцією автозапуску по додзвону, але оскількикитайська "кнопка" вже була в наявності (не пропадати ж добру), вирішив зібрати автозапуск окремим блоком з модулів куплених наалі:Блок Реле (12В х 4 )
— Arduino Pro Mini
— GSM-модуль Sim800L
— 2 DC-DC перетворювача (5В для ардуїни та 3.7В для sim800)

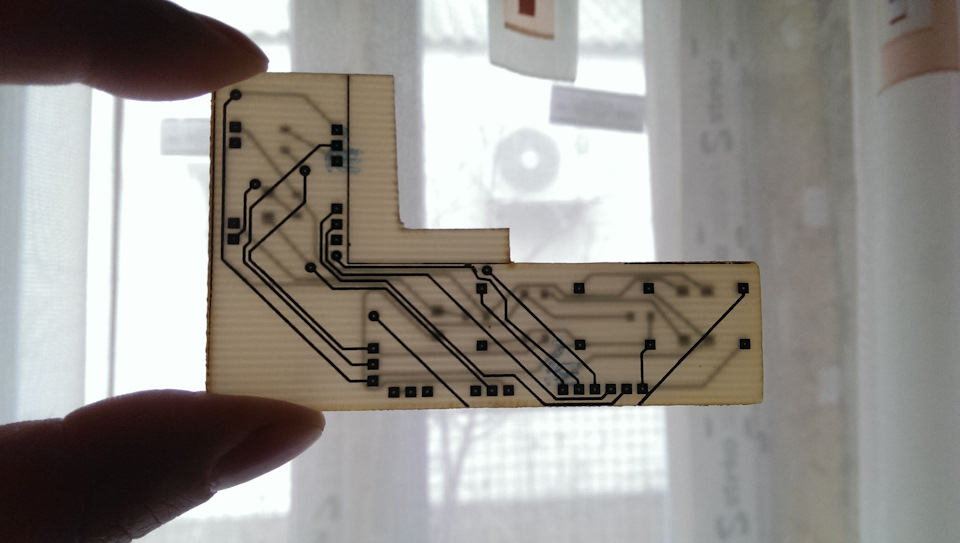

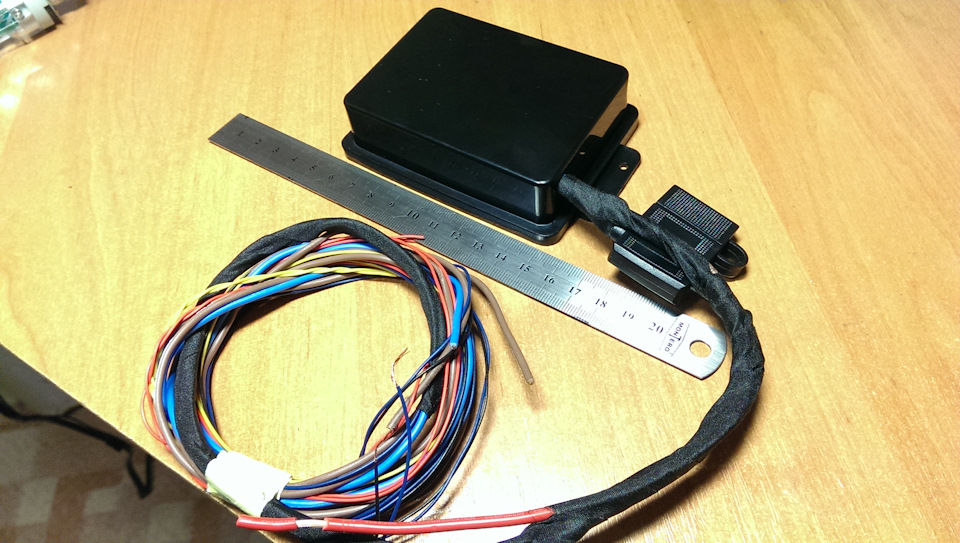

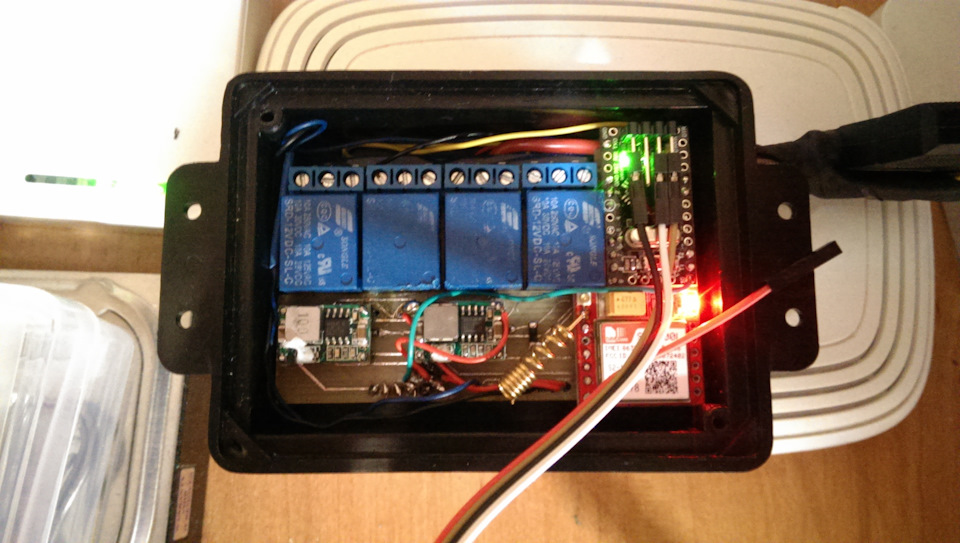

а також саморобна материнська хустка і корпус:

Схема виглядає ось так:

Модуль з 4 реле комутує ланцюг ЗАПАЛУВАННЯ, СТАРТЕРА, а так самоемулює натискання кнопки ВІДКР/ЗАКР центрального замку. Модулями).Також передбачив датчик НЕЙТРАЛІ з'єднаний послідовно з кінцевикомручника, щоб забезпечити безпеку від запуску на передачі, звідси жвипливла побічна фішка - якщо контролер "не бачив" НЕЙТРАЛІ, запрограмував що б по додзвону спрацьовувала функція простогоВІДКРИТТЯ/ЗАКРИТТЯ центрального замку. А за наявності НЕЙТРАЛІ —відпрацьовував АЛГОРИТМ ЗАПУСКУ ДВИГУНА.
Докладно описувати реалізацію і код не бачу сенсу, оскільки це всене претендує на повторюваність) Більш грамотна та перспективнареалізація описана у колеги martinhol У цілій серіїстатей.
Відео з демонстрацією:

Звичайно не обійшлося і без косяків… Бо без можливості "перехоплення" ланцюга запалювання було зовсім не весело, а призапуску з кнопки СТАРТ-СТОП, коли машина працює від АВТОЗАПУСКУ, крутило стартер на запущеному двигуні, так що довелося швиденькозробити РЕЛЕ БЛОКУВАННЯ СТАРТЕРУ (дуже рятувало в майбутньому)
схема реле блокування стартера

Підводя підсумок хочу висловити лише позитивні враження відексплуатації цих "плюшок", особливо в морози)
