Як змусити працювати вентилятори з Temic ECL (Mercedes, VAG)

**/
Нещодавно писав у попередньому блозі/журналі про те, як змуситипрацювати мерсівські вентилятори з блоками управління ESGhttps://megadriver.org

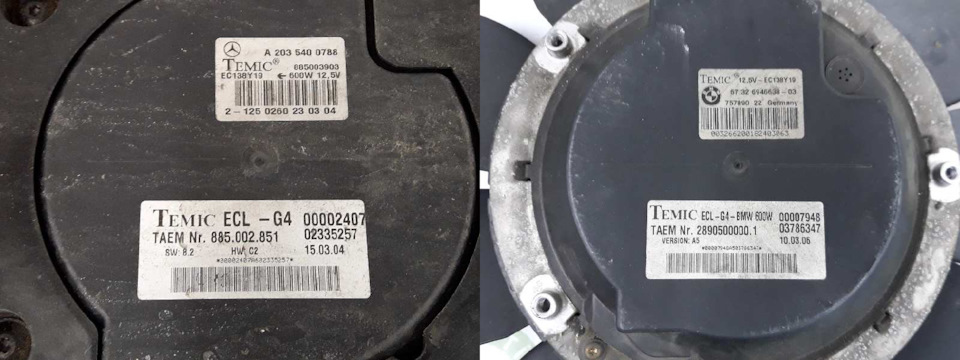

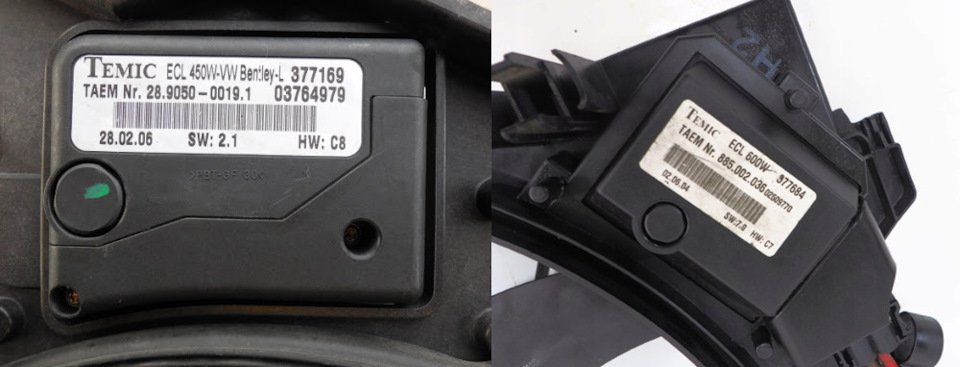

Нарешті дійшли руки допиляти прошивку свого адаптера Apwm підпотужніші венти з силовою електронікою Temic ECL.

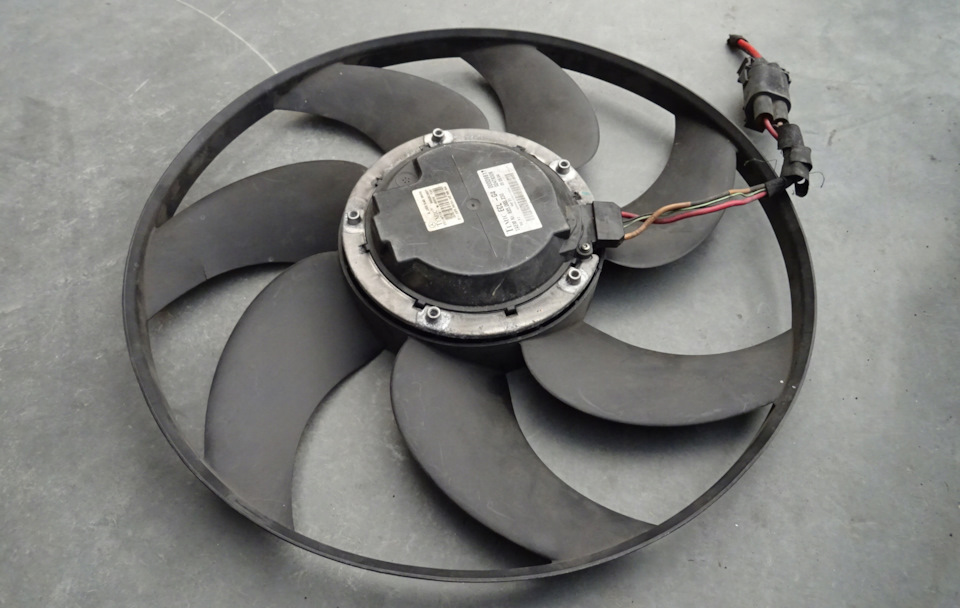

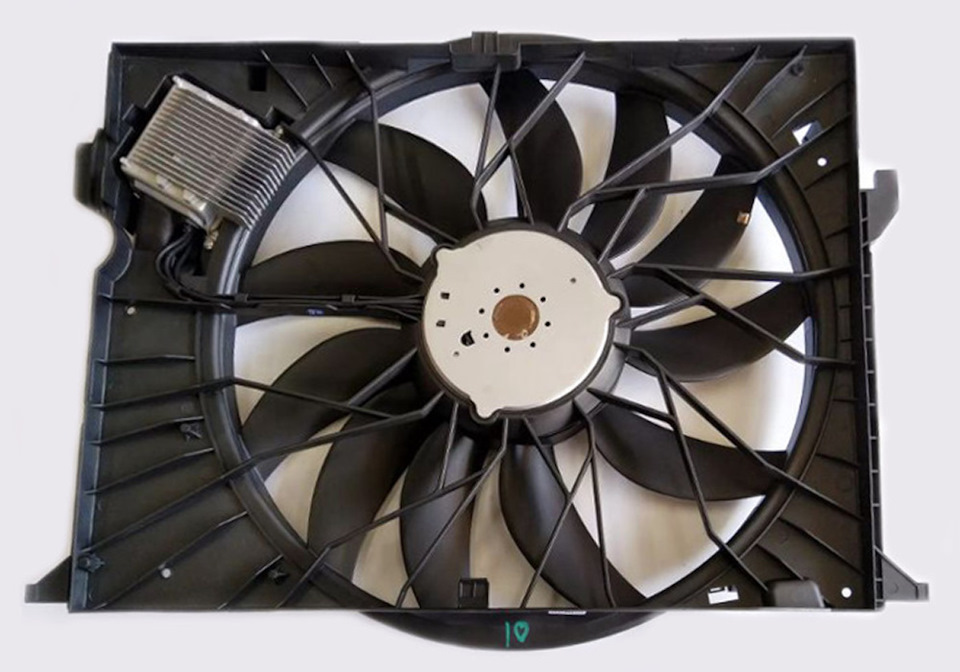

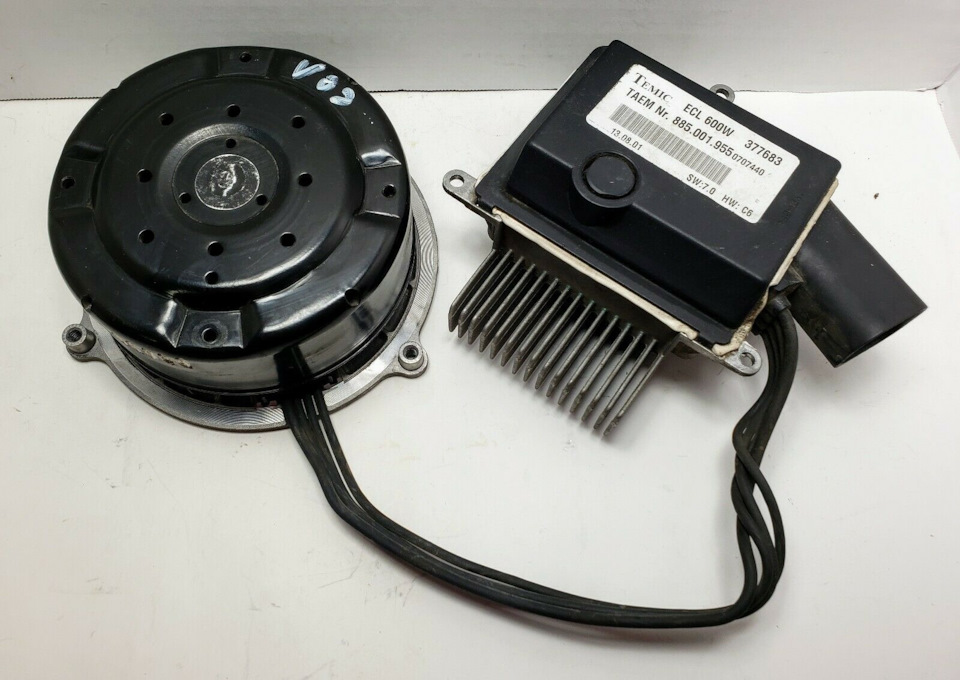

Вентилятори керовані такими блоками зазвичай безколекторного типу(BLDC), мають електромотор з 3-фазною обмоткою, і керуютьсяШІМ-сигналом низької частоти. Для Mercedes - 10Гц > , для VAG/BMW (в основному) — 25Гц.

Запитайте навіщо це все потрібно? , як з розбірок так і вширокому спектрі клони від різних виробників, і ідеально підходятьдля заміни вискомуфти, вони більш тихі, надійні та продуктивні, аневеликий функціонал адаптера Apwm дозволяє розширити режимироботи таких вентиляторів і тепер вони можуть бути інтегровані вбудь-який автомобіль незалежно від можливостей ЕБУ, і навіть зайого відсутності! Схема підключення не складна

>
Адаптер Apwm працює на підставі показань окремого датчикатемператури, будь-якого, NTC-типу. Вручну настроюється температуразапуску вентилятора та температура його максимальних обертів. Такимчином, формується пряма залежність швидкості вентилятора відтемператури ОЖ. При досягненні температури запуску вентиляторрозкручується до мінімальної швидкості і зі зростанням температуриплавно збільшуватиме обороти, або за зниженням температури -відключитися. Таким чином вручну налаштовується температурнийдіапазон роботи вентилятора. Якщо налаштувати температуру стартувентилятора трохи нижче робочої, то отримаємо режим "імітаціївискомуфти", коли при робочій температурі вентилятор постійнообертатиметься. На малих оборотах і обдувати підкапотнийпростір

Детальний мануал з налаштування та роботи адаптера тут

Так само в в моєму асортименті існує повноцінний силовий контролерА600 для управління будь-якими звичайними вентиляторами (щіткового типу), потужністю до 600Вт А600 блок управліннявентилятором

https://megadriver.org Процес встановлення та налаштування такоїсистеми обдування на мій Мерс описувався в бортжурналі ще рік томуhttps://megadriver.org/p1075663-zamina-viskomufti-na-elektroventiliator-z-adaptivnim-keruvanniam

<
Apwm та A600 підтримують можливість запуску відсистеми кондиціонера, в результаті відпадає потреба в установцідодаткового вентилятора. Контролери доступні на замовлення.Звертайтеся:
сайт:pwmfanua.net
instagram:instagram.com/pwmfanua
Youtube:www.youtube.com/c/pwmfanua
Пошта:[email protected]
