Як змусити працювати ESG-блоки керування вентилятором

/**/

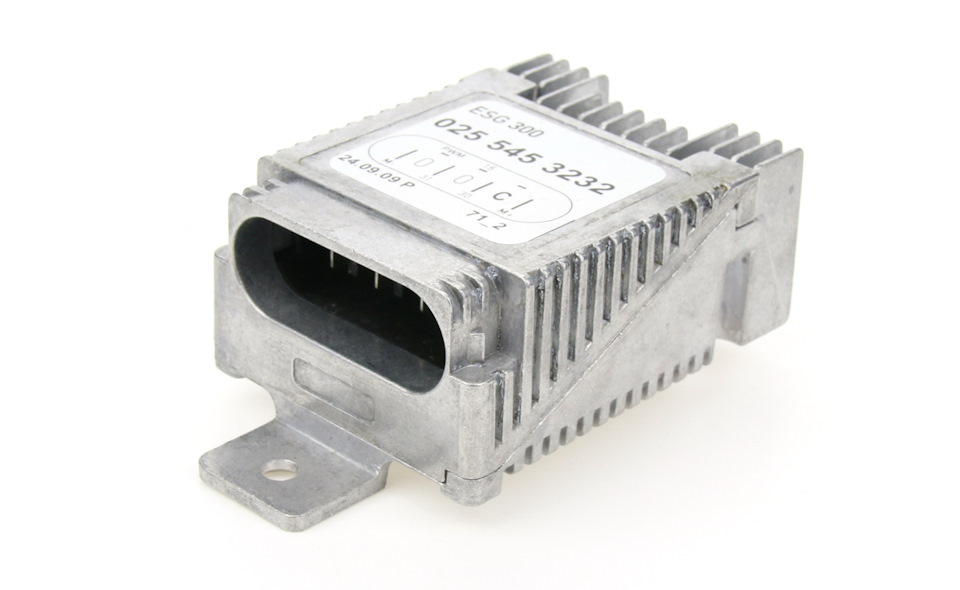

Запчастини на фото:A0255453232 (перш за все це буде корисно тим, хто хоче замінити віскомуфту на електровентилятор! Думаю пропереваги такої доробки міркувати немає сенсу) )
Як відомо більшість ЕБУ на наших старих мерсах не підтримуютьуправління блоками вентиляторів типу ESG, але на просторахінтернету та на Драйві зокрема вже є багато різних рішень з цьогоприводу, але хотілося б запропонувати увазі спільноти більшуніверсальний і ефективний варіант!
Я вже кілька років займаюся розробкою та виробництвом власнихблоків управління вентиляторами ОЖ, і минулого року вже писав уборт-журналі про переобладнання своєї С-шки на електровентилятор, де використав свій універсальний блок. Але оскільки мерсівники (іне тільки) вважають за краще ставити на свої улюблені машинкитільки оригінальне обладнання, то для цих цілей у моєму невеликомуасортименті є універсальний адаптер, спеціально спроектований дляштатних блоків вентиляторів, керованих засобамиШІМ(PWM)-сигналу.
Такий адаптер генерує PWM-сигнал потрібних параметрів на підставіпоказань практично будь-якого аналогового датчика температури. Зявних переваг - це широко настроюваний діапазон роботи вентилятора, і забезпечення температури ОЖ, що постійно підтримується, незалежновід режимів роботи двигуна. Так само є підтримка кондиціонера.
Сам адаптер є мікроконтролерним пристроєм у невеликому корпусі, який монтується в будь-яке вологозахищене місце, наприклад у відсікз блоком запобіжників, калібрується один раз і не вимагає надаліжодних налаштувань. Більш детально про розробку можна прочитати устатті мого блога
підключення не складне, і без проблем може бути виконане будь-якимграмотним електриком або своїми руками (за наявностіприродно)))

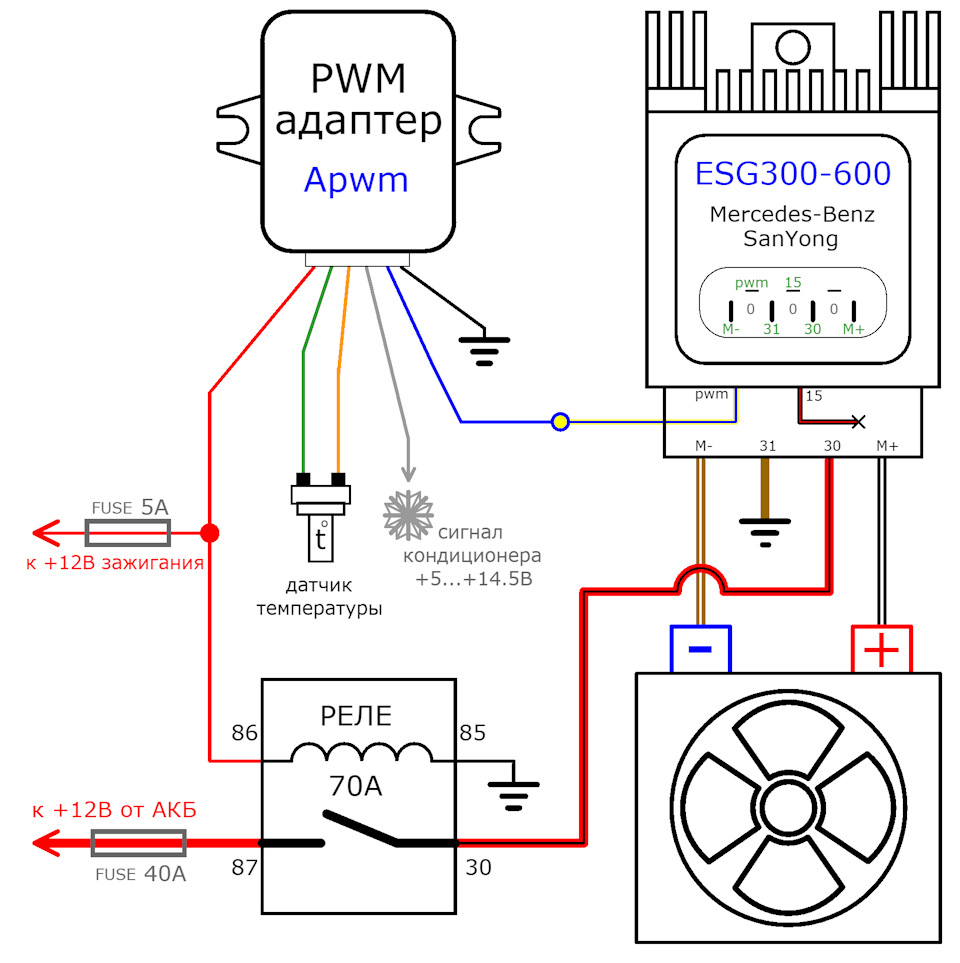

> схема підключення pwm-адаптера до блоку ESG300/400/600

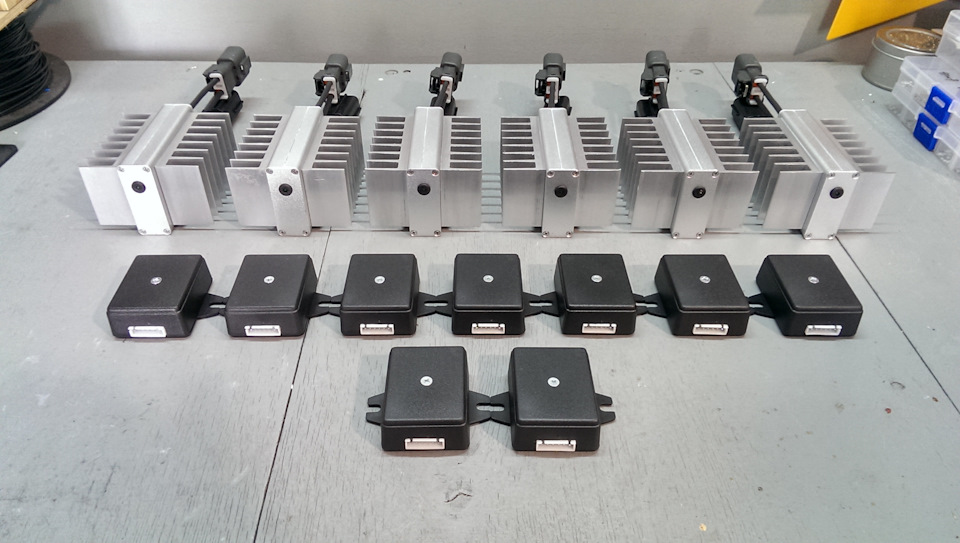

Pwm-адаптери є в наявності. З питань придбання пишіть будь-ласкаабо на особу або на пошту [email protected]

Докладний мануал по Pwm-адаптеру тут

< Але якщо ви досвідчений радіоаматор, то зможете зібрати такийпристрій з повним функціоналом самостійно. Вся інформація єнаприкінці цієї статті. Поширення серед мерсівників вітається))
