Маркерний диск для датчика швидкості вихідного валу акпп 6-ї серії. Частина №2.

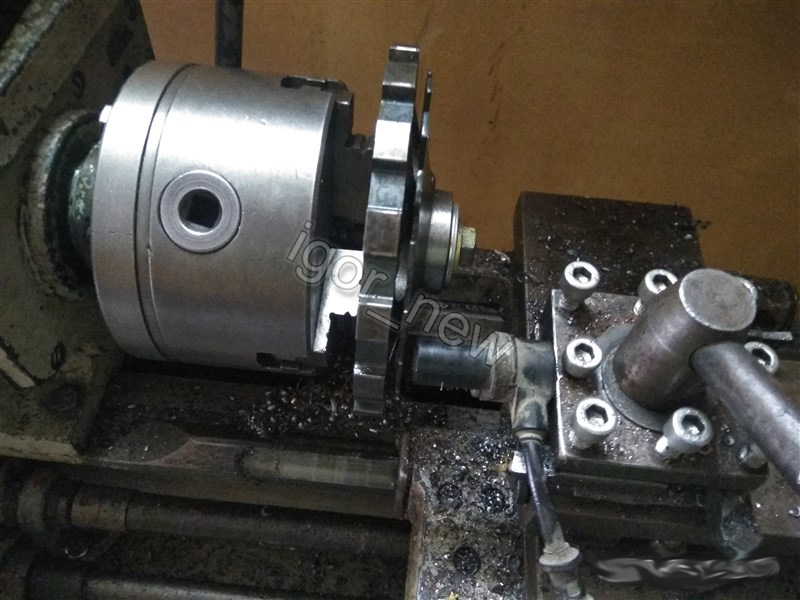

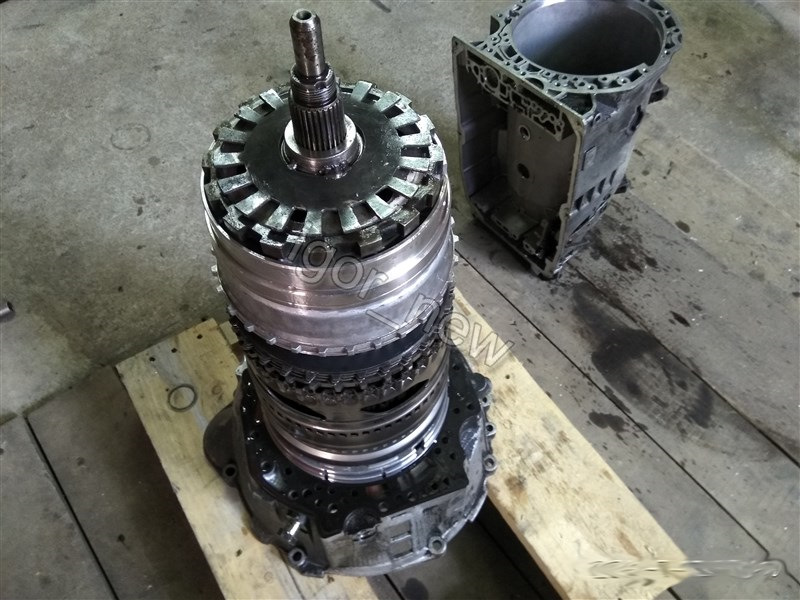

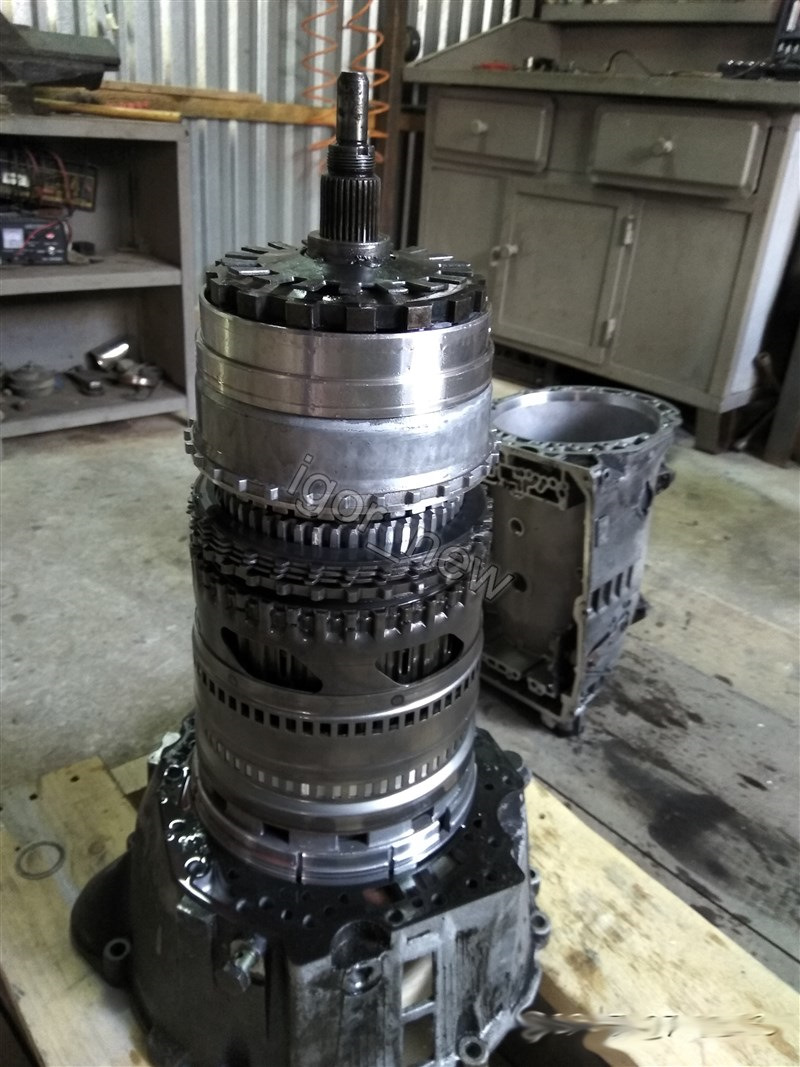

(продовження історії). Оригінальний маркерний диск штампований, і він ідеально лягає на зірку паркінгу. У моєму випадку потрібнотрохи надати йому форму, щоб нормально встав на зірку паркінгу іпелюстки були під кутом 90 градусів по відношенню до датчика.Врезультаті надав форму за допомогою лещат і проставок, на самійзірці паркінгу трохи проточено під посадку маркерного диска іприхоплено на пару точок. Далі потрібно щоб всі пелюстки були наодній висоті від зірки паркінгу і кут 90 градусів по відношенню доотвору для датчика.Для цього зірка з диском були затиснуті в патронтокарного верстата і виставлено правильне положенняпелюстком.Потому в резцетримку встановлений датчик абс, і задопомогою осцилографа можна перевірити форму сигналу, за якою можнавизначити наскільки рівно підігнуті всі пелюстки, а такожвирахувати зазор між диском і датчиком для потрібної амплітудисигналу. Далі примірка в акп

>

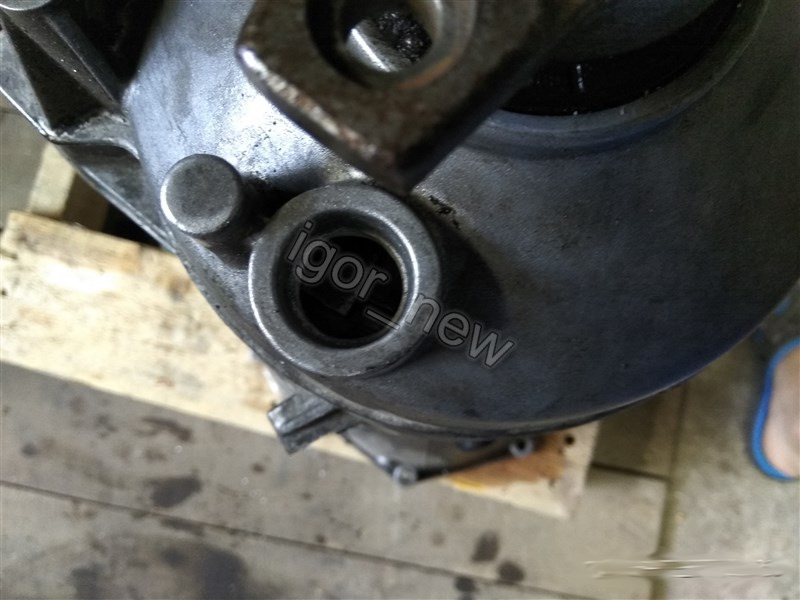

Просвердлено отвір для датчика
В результаті диск нічому не заважає, не чіпляє нічого. Теперпотрібно виточити склянку під датчик, і зробити кріплення.
