Вимір фаз розподільного валу можна зробити прямо на машині, потрібно тільки зняти кришку клапанів і кришку розподільчого, щоббачити роботу клапанів і кути повороту шестерні розподільноговалу.

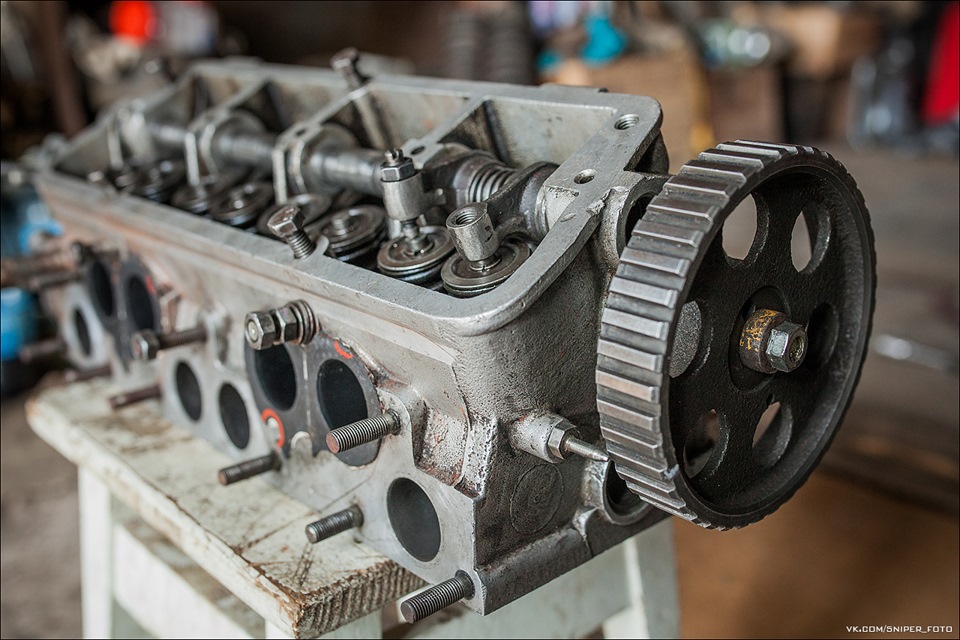

Набагато зручніше робити замір зі знятою ГБЦ, але також, щобшестерня ГЗРМ стояла на місці, як у нас на фото. Можна проводити занаявності всіх коромисел на ГБЦ, або пари коромисел на будь-якому зциліндрів.В другому випадку, вистачить зусилля руки, тому щокрутити розподільний вал стане легше і можна обійтися безключа.

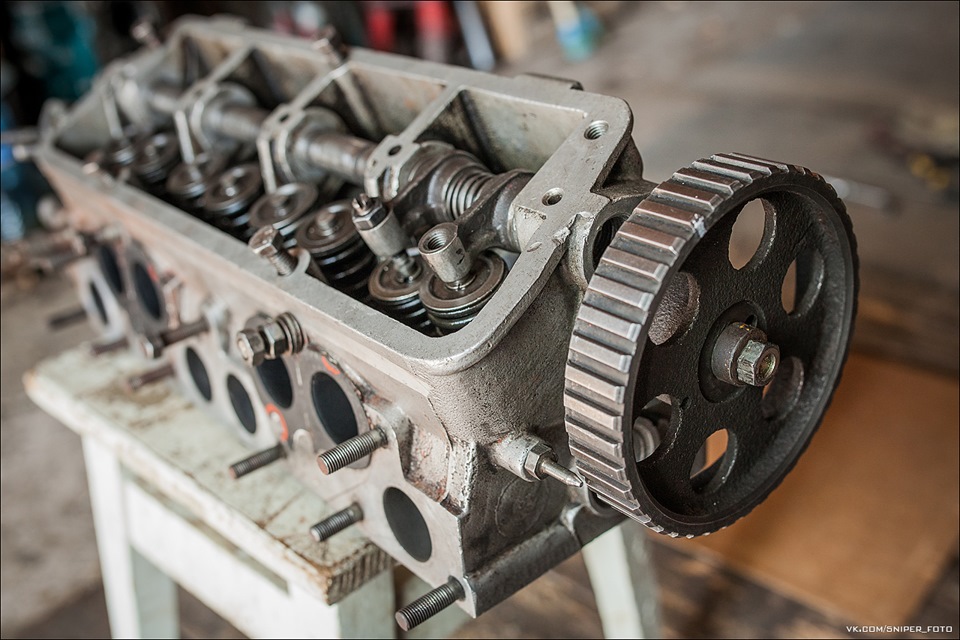

Саме таким чином, на демонстраційній ГБЦ, було взято два клапани зкоромислами на одному циліндрі, щоб показати не лише фазивпуску/випуску, а й перекриття клапанів (продування).
Для зручності та наочності виміру, штир-мітку ми переставили —перекрутили зі свого штатного місця в інший отвір на ГБЦ (місцекріплення штампованої кришки-щитка захисту ременя).Звідки будепочинатися відлік, не має значення.
< /p>
І так, починаємо завмер:
1. Перевіряємо (виставляємо) робочий зазор на впускному клапаніпершого циліндра 0, 1-0, 15 мм.
2. Провертаємо розподільний вал (будь-яким способом) до моментупочатку контакту коромисла з клапаном. Зупиняємось. Якщо перевірятина ГБЦ з одним коромислом, відчується опір, якщо ГБЦ повністюзібрана, спробувати рукою відсутність зазору між коромислом іклапанним.

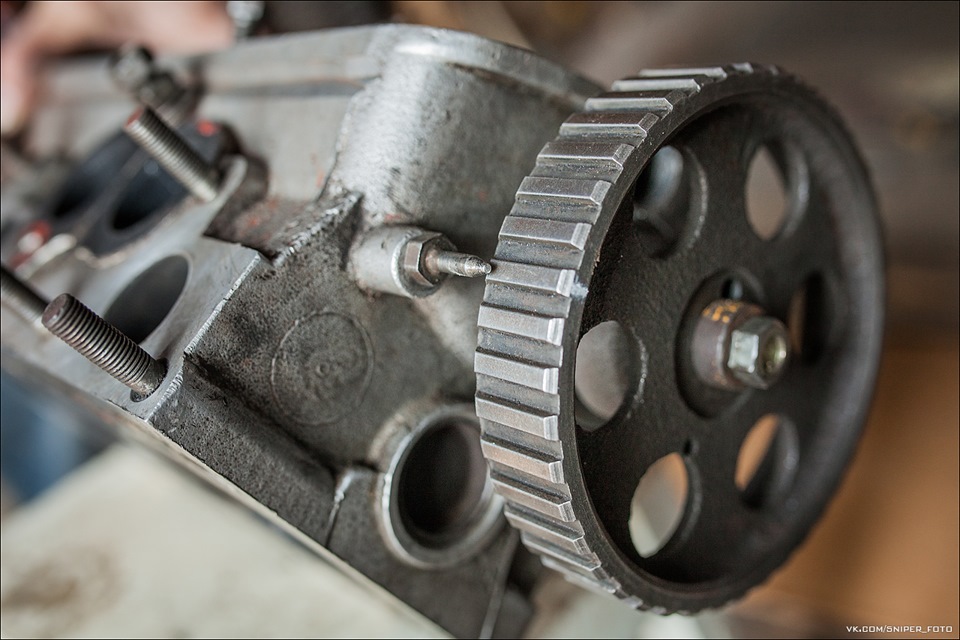

3. Це і буде початком відкриття клапана та початком нашого відліку.На зубі, який у той момент опинився навпроти штиря, ставимо міткузвичайною крейдою.
Самодельний розподільник на Таврію. Замір фаз
Самодельний розподільний вал на Таврію. Вимірювання фаз
4. Провертаємо розподільний вал далі, спостерігаючи, спочатку повневідкриття клапана Саморобний розподільний вал на Таврію. Замірфаз
Самодельний розподільний вал на Таврію. Вимірювання фаз А потім, ійого повне закриття - перевіряється аналогічним методом, що і допочатку відкриття, тобто. До моменту появи зазору.

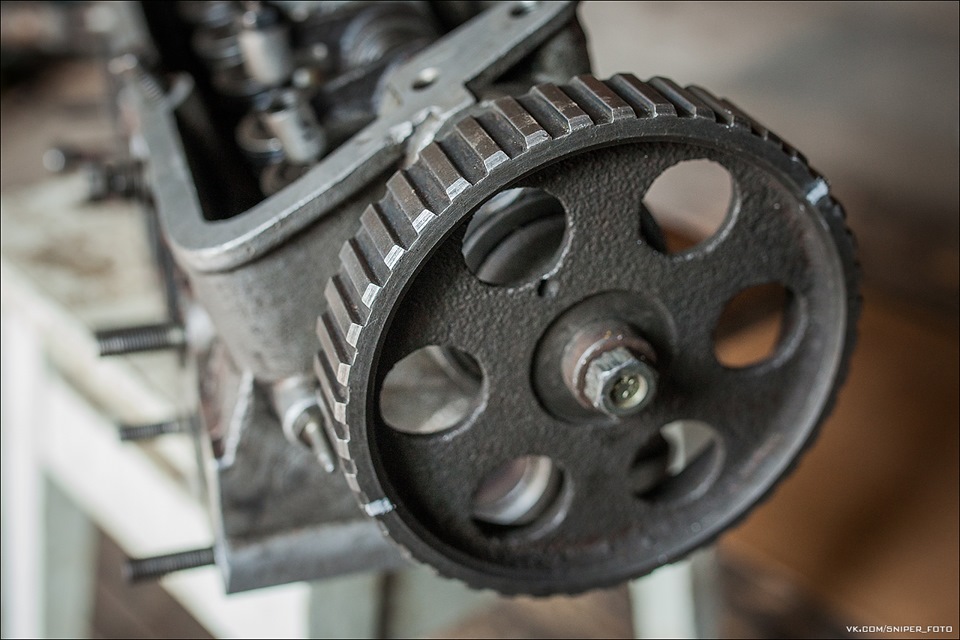

5. Тепер ставимо дрібною другу мітку навпроти того зуба, якийвиявився навпроти штиря.
Самодельний розподільник на Таврію. Вимірювання фаз
6. Вважаємо кількість зубів від першої мітки до другої. У нас їхвиявилося 19
< br> Весь цикл роботи 4-ох тактного двигуна відбувається задва обороти коленвала, тобто 1000 метрів. За 720 градусів.За цейчас розподільний вал робить один оборот. Але фази вважаються закутами повороту коленвала. Отже, розділивши 720 градусів на 42 зубишестерні розподільного валу, отримуємо 17, 1428 градуса. Саместільки градусів посідає кожен зуб. Помножуємо на 19 зубів, щоопинилися між мітками в нашому вимірі, і отримуємо справжню гоночнуфазу:19*17, 1428=325, 7 градуса!
Наскільки такий вимір є точним, судіть за нашими вимірамизаводських розподільних валів:
245-ий = 14 * 17, 1 = 239, 4 (237)
317-ий = 15 * 17, 1 = 256, 5 ( 252)
У дужках зазначені дані виробника.
Похибка виміру з'явилася через те, що не бралися до уваги невеликівідхилення від середини зуба до штирі. При більш ретельному вимірі, можна уникнути, або мінімізувати похибку, якщо, звичайно, в цьомубуде якийсь сенс. На закінчення покажемо перекриття (продування)клапанів. Пам'ятаємо, що демонстраційне вимірювання проводитьсятільки на одному циліндрі.
Перевіряємо. Прокручуємо розподільний вал і стежимо, тепер уже, завипускним клапанним:
1. Помічаємо відкриття випускного клапана, але жодних мітокне ставимо.
2. Провертаємо розподільник далі. Весь цей час випускнийклапан відкривається сильніше до максимуму.
3. Як тільки випускний клапан починає закриватися, починаємостежити за впускним клапаном, і як тільки він почне відкриватися -зупиняємося. Ставимо дрібним мітку на зубі навпроти штиря (як упершому вимірі).
Самодельний розподільник на Таврію. Вимірювання фаз

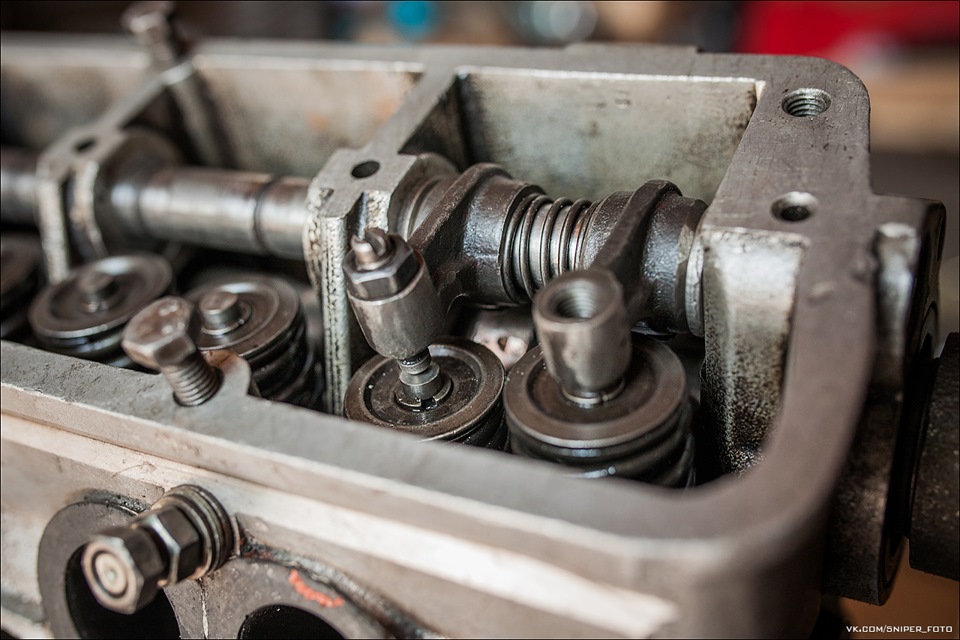

4. Провертаємо розподільник далі. Цікавий момент протистоянняклапанів:випускний закривається, а впускнийвідкривається, після чого вони обидва зупиняються на одній висоті –це момент максимальної продування.
> Самодельний розподільний вал на Таврію. Вимірювання фаз
5. Далі, впускний клапан продовжує відкриватися, авипускний закриватися. Як тільки випускний клапанзакривається повністю, зупиняємось. Ставимо другу мітку.
Самодельний розподільний вал на Таврію. Замір фаз Як видно на фото- цього разу мітки не збіглися суворо навпроти зуба, але це не маєжодного значення. Все одно вважаємо кількість зубів між мітками, унас вийшло 7.
Продувка нашого саморобного розподільного валу склала:7*17, 1428=120градусів. А фаза впуску та випуску, яку ми дізналися в першомувимірі – по 325, 7 градуса!
Це фази справжнього гоночного розподільного валу. Результат йоговипробувань у дії чекайте в окремій статті.
