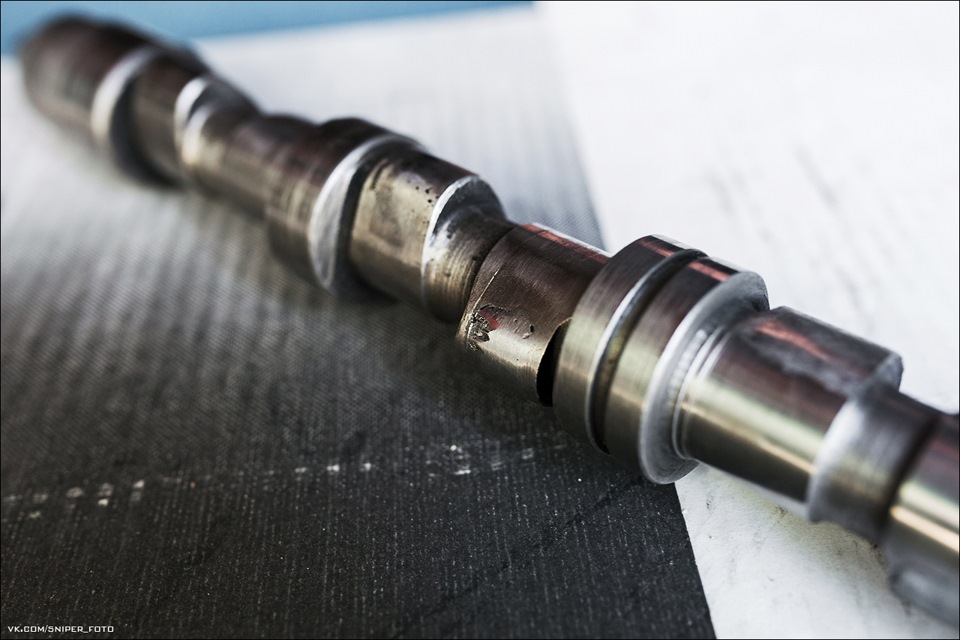

За вцілілим кулачком було зроблено зліпок за допомогою пластичногохолодного зварювання. На кулачок накладалася тонка смужка. Зполіетиленового пакета, а зверху, холодним зварюванням обліплювавсяяк пластиліном.При схоплюванні, зварювання не прилипає до кулачка, а поліетиленова смужка легко віддирається від зліпка.
Свіжі кулачки були грубо наварені простим напівавтоматом іоброблялися (підганялися) на великому колі шліфувальноговерстата.Такість процесу коректувалася штангенциркулем і матрицею (штангелем - висота, матрицею - форма). Особливого фанатизму.
Звичайно, технології загартування у нас ніякої не було, але це й непланувалося…
У планах давно було бажання поставити коромисла з роликами, якіб працювати як із звичайними распредвалами із загартуванням, і зекспериментальними. Про виготовлення таких роликів, незабаром вийдеокрема стаття (вже вийшла, доступна за посиланням). >

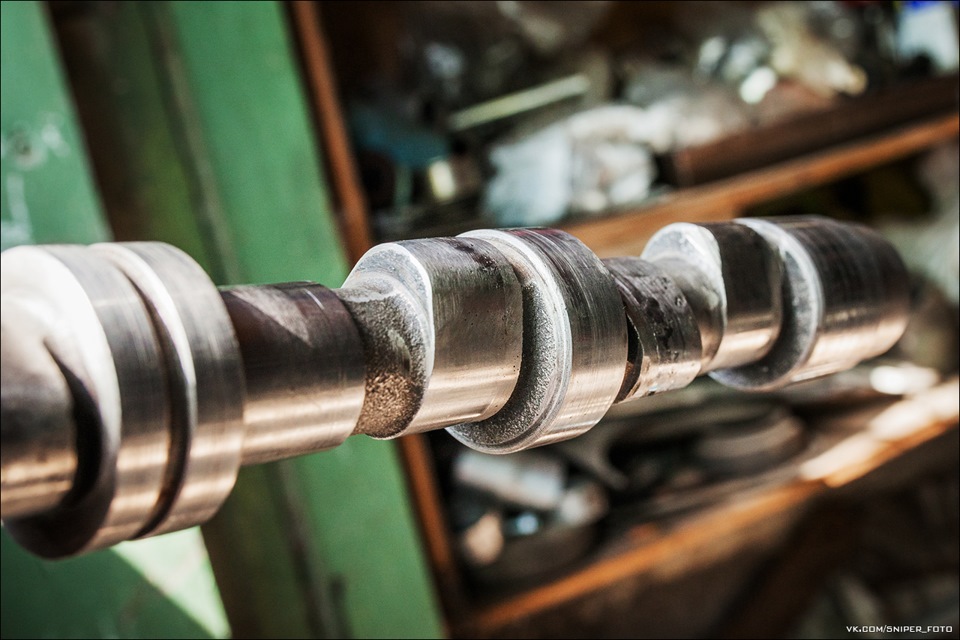

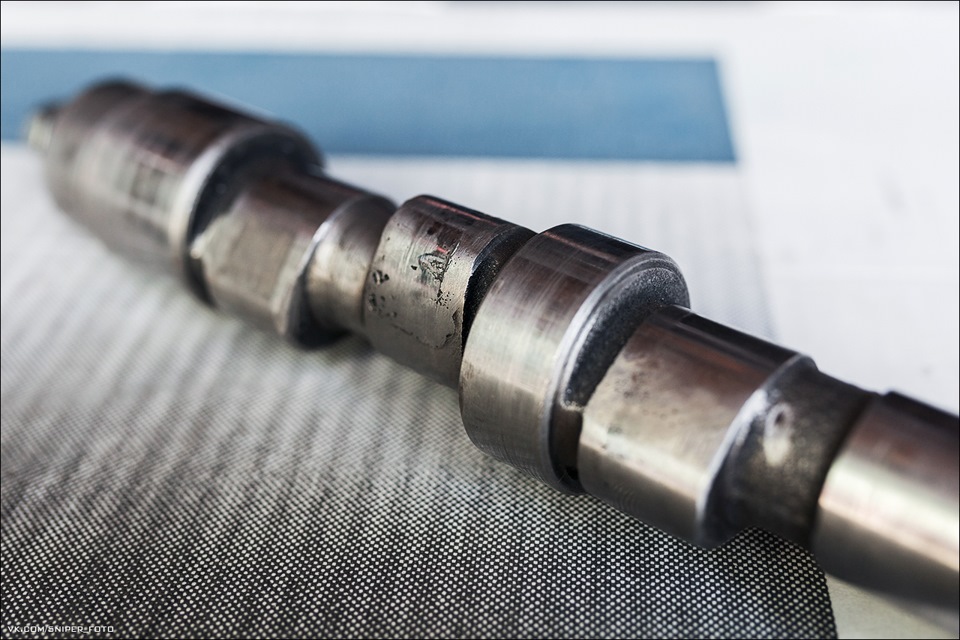

На фото показані кулачки «як вони є», без зайвої показухи:дрібні (іне дуже) раковинки при зварюванні – не перешкода для роликів.Наоборот, ролики докатали небольшие неточности при обработкекулачков (видны следы бороздок)

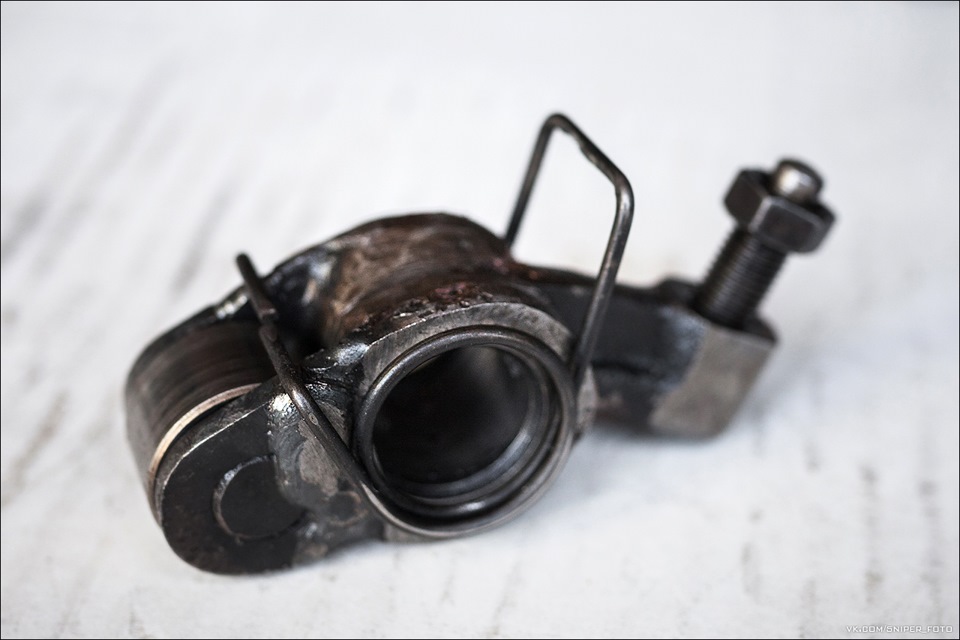

роликовое коромысло для Таврии (двигателя МеМЗ)
Распредвал показал свою работоспособность вместе с роликовымикоромыслами. Працював чітко, без стуків та шуму до 6900 об/хв (чомутільки до цієї «відсічки» — буде написано в наступній статті).Відновлений розподільний вал з фазами 274 градуси, нагадав роботуелектродвигуна:відчувалася його рівна характеристика, без різкихпідхватів, але з упевненим розгоном. Звичайна міська їзда на такомурозподільнику комфортна, але для спорту – цього замало. Був негайнокуплений 317-й розподільний вал для переробки на наш мотор інаступних експериментів. Розподільний вал МеМЗ-317 показав себе знайкращого боку. Тому ми його сміливо рекомендуємо для двигунів зпомірними доробками або взагалі без них. Але зовсім черезнетривалий час, він був відкладений на відпочинок, тому що мипридбали ще один тюнінговий розподільний вал, який за фазами був«крутіший» ніж 317-ий, а значить більше підходить для спорту. Пофазах практично такий, як відновлений саморобний розподільний вал, але різкіший і «запальніший».У нього прекрасне загартування – вінуже 7 років працює на Таврії SNP із звичайними коромислами. Алесправжнього «перегонового» розподілу валу, ми так і не знайшли.Тому, вирішили виготовити самі.
Коротко про роботу над найбільш широкофазним розподільчимвалом.

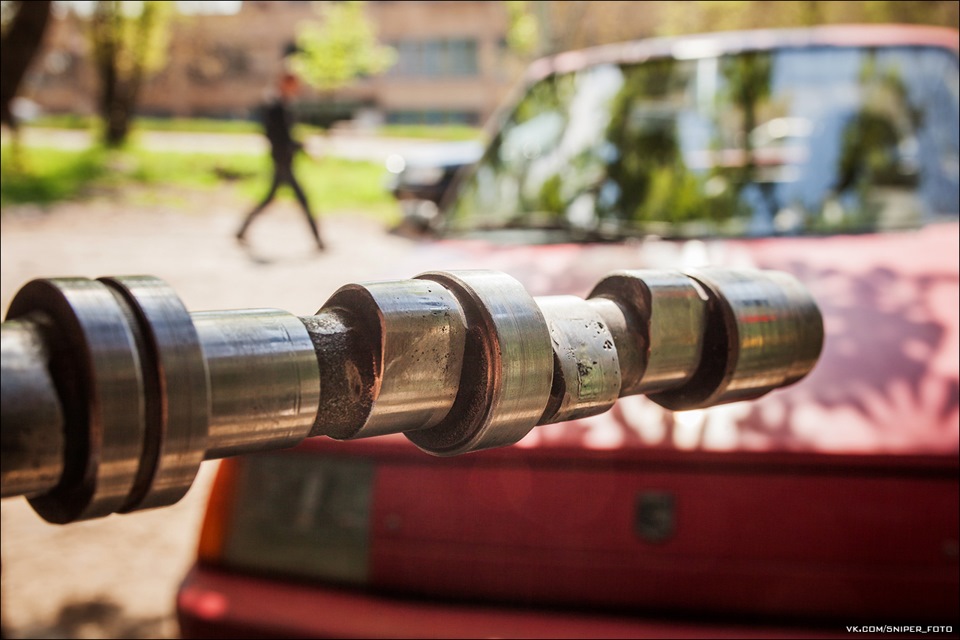

На знімку тільки заготівля, але навіть у такому вигляді, розподільний вал був випробуваний на машині. Він працював разом ізроликовими коромислами, але в стаціонарному режимі, без виїзду навипробування, оскільки кулачки тільки прихоплені. На знімку видно, що радіус кулачка майже дорівнює радіусу бази розподільноговалу:
саморобний розподільний вал для Таврії
саморобний розподільний вал для Таврії
Якщо точно, то діаметр бази – 27 мм, а кулачка – 25 мм. >
Приклад такої конфігурації розподільного валу, був взятий згоночного автомобіля опель 70-х років:
фото з книги Сінгуринді Е.Г. «Авторалі», 1978 р. Тут здивував самфакт того, що двигун заробив із цими шаленими фазами. Якими самефазами? Далі буде показано наочно. До речі, на прикладі виміру фазцього «шаленого» саморобного розподільного валу, буде розказано іпоказаний принцип, за яким нескладним чином можна проміряти фазиабсолютно будь-якого розподільного валу.
Замір фаз розподільного валу можна зробити прямо на машині, потрібно тільки зняти кришку клапанів і кришку распредшестерен, щоббачити роботу клапанів і кути повороту шестерні распредвала. Нафото:
самомодельний розподільний вал для Таврії
Замір можна проводити за наявності всіх коромисел на ГБЦ, або хочаб, пари коромисел на будь-якому з циліндрів.
Продовження у наступній замітці…
"
Приклад такої конфігурації розподільного валу, був взятий згоночного автомобіля опель 70-х років:фото з книги Сінгуринді Е.Г.«Авторалі», 1978 р. Тут здивував сам факт того, що двигун заробивіз цими шаленими фазами. Якими саме фазами? Далі буде показанонаочно. До речі, на прикладі виміру фаз цього «шаленого»саморобного розподільного валу, буде розказано і показаний принцип, за яким нескладним чином можна проміряти фази абсолютно будь-якогорозподільного валу.
Замір фаз розподільного валу можна зробити прямо на машині, потрібно тільки зняти кришку клапанів і кришку распредшестерен, щоббачити роботу клапанів і кути повороту шестерні распредвала. Нафото:
самомодельний розподільний вал для Таврії
Замір можна проводити за наявності всіх коромисел на ГБЦ, або хочаб, пари коромисел на будь-якому з циліндрів.
Продовження у наступній замітці…
"
Приклад такої конфігурації розподільного валу, був взятий згоночного автомобіля опель 70-х років:фото з книги Сінгуринді Е.Г.«Авторалі», 1978 р. Тут здивував сам факт того, що двигун заробивіз цими шаленими фазами. Якими саме фазами? Далі буде показанонаочно. До речі, на прикладі виміру фаз цього «шаленого»саморобного розподільного валу, буде розказано і показаний принцип, за яким нескладним чином можна проміряти фази абсолютно будь-якогорозподільного валу.
Замір фаз розподільного валу можна зробити прямо на машині, потрібно тільки зняти кришку клапанів і кришку распредшестерен, щоббачити роботу клапанів і кути повороту шестерні распредвала. Нафото:
самомодельний розподільний вал для Таврії
Замір можна проводити за наявності всіх коромисел на ГБЦ, або хочаб, пари коромисел на будь-якому з циліндрів.
Продовження у наступній замітці…
