Прямо заміряти важко, так що заміряємо побічно в місцях, де можнапоставити штангенциркуль. Головне, щоб дотримуваласяперпендикулярність до осі гвинта. Для цього регулювальним гвинтомїї можна коригувати.

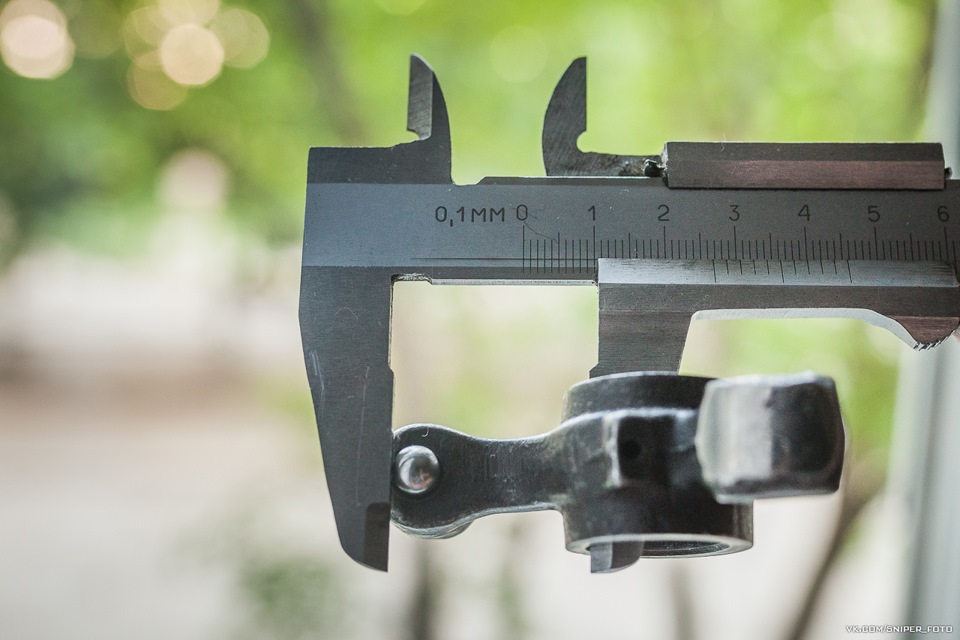

Весь замір показаний на фото:

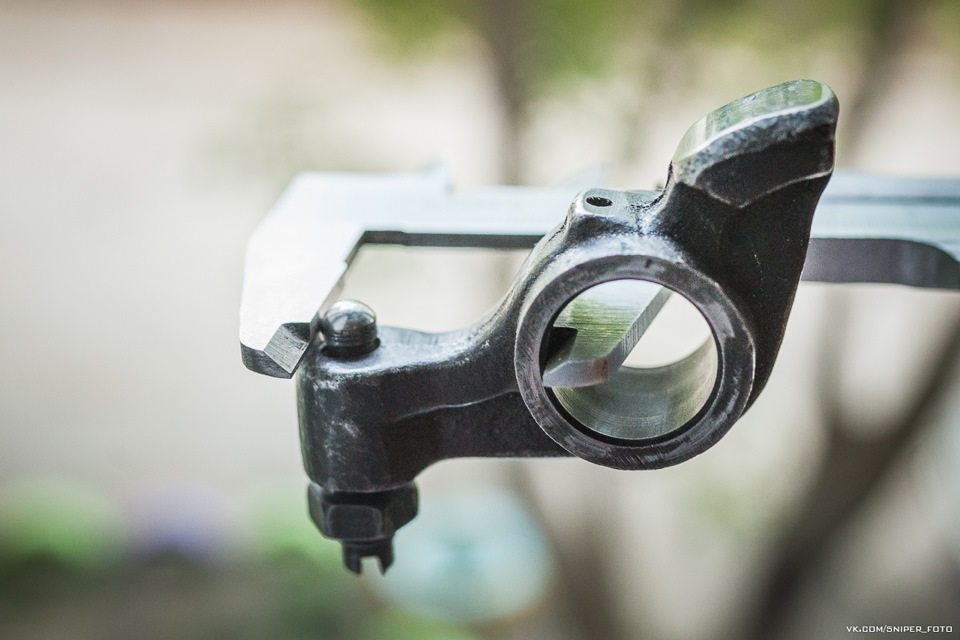

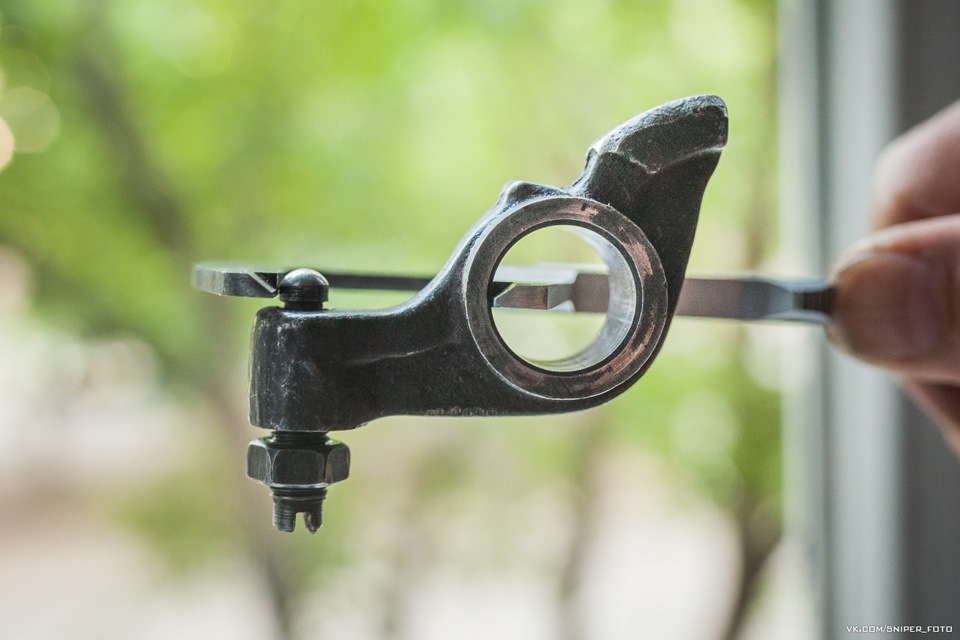

Фото №1, роликові коромисли для распредвала Таврії

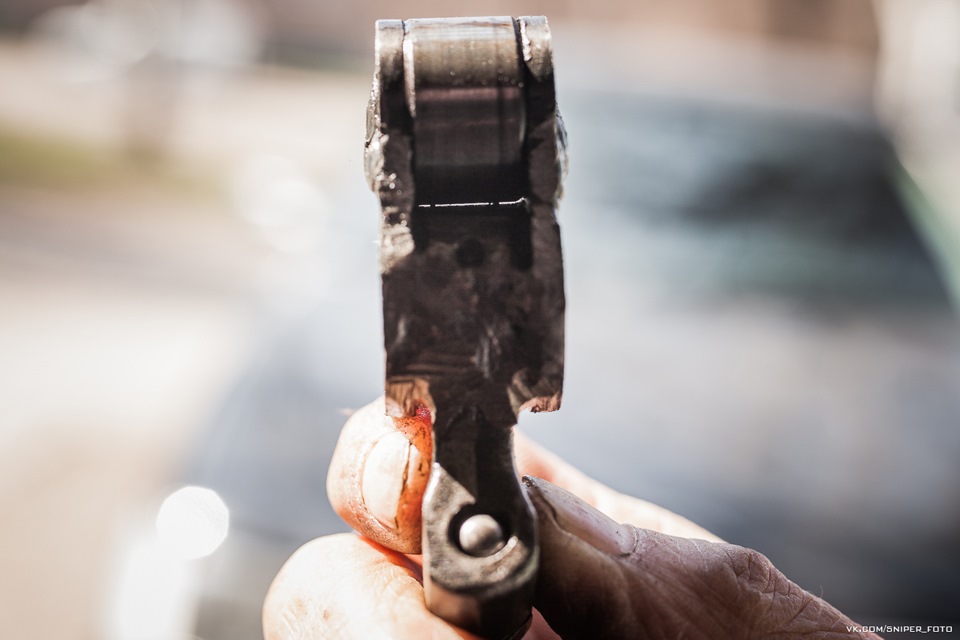

Фото №2, роликові коромисли для розподільного валу Таврії

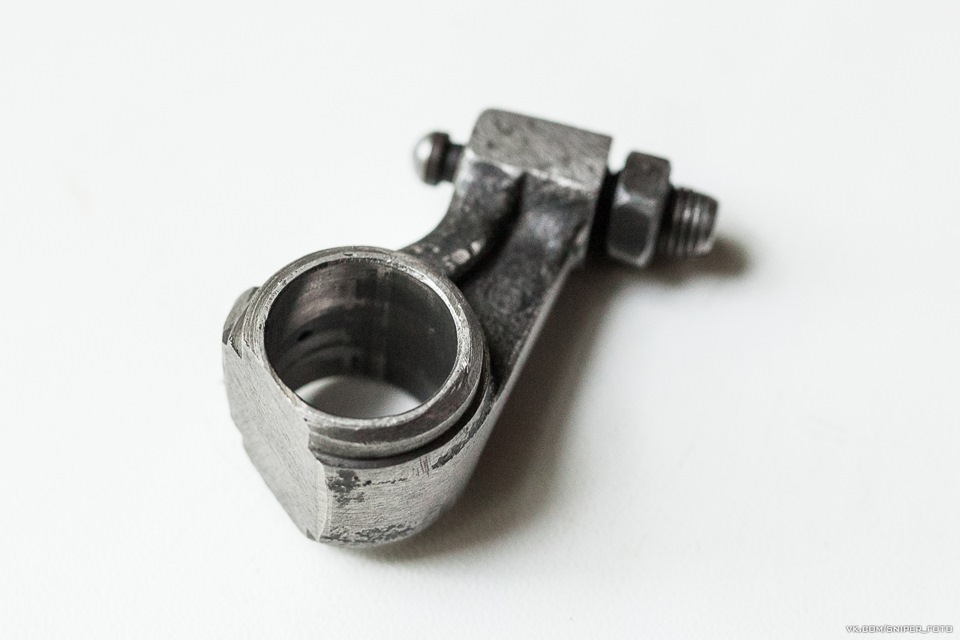

Фото №3, роликові коромисли для розподільного валу Таврії
Замір показав 26, 5 мм.
Залишається перерахувати дійсний розмір. Діаметр циліндричноїчастини головки регулювального гвинта – 6, 5 мм (за виміром), отжерадіус – 3, 25 мм. Його треба забрати.
26, 5 – 3, 25 = 23, 25 мм.
Але з іншого боку, потрібно додати радіус осі коромисла. Йогодіаметр - 18 мм, а значить радуїс - 9 мм.
23, 25 + 9 = 32, 25 мм. Це довжина більшого плеча коромисла.
Зараз вважаємо довжину короткого плеча:
32, 25/1, 49 = 21, 64 мм
Це майже один в один наш «гранично можливий розмір», фізично татехнологічно. Пам'ятайте, що ми вибрали 21, 5 мм. Це наше МЛР.
Ми розуміємо, що 21, 64 мм – це лінійний розмір, він не може бутиточним по відношенню до роликів та їх МЛР з віссю коромисла. Цепросто збіг!
Посудіть самі. Варто, наприклад, взяти ролик діаметром не 23 мм, а15 мм, як ця теорія перестає працювати. Ролик просто зависне вповітрі і не дістане до розподілу валу.
Але в нашому випадку, це спрацювало один до одного. З роликомдіаметром 23 мм, гранично можливий технологічний розмір точнозбігається з лінійним теоретичним.
Прямо МІСТИКА якась! >
Забігаючи вперед, скажу, що на переробленому коромислі, де буловзято МЦР в 21, 5мм, підйом клапана вийшов точним, навіть зневеликим збільшеним підйомом - 0, 05-0, 1мм. Збіглися всі тричинники!
Тепер, залишилося тільки переробити всі коромисли під новийрозмір. Легко сказати, а як зробити? Добре підпилювати коромисла, коли ще нічого не налаштовано і не заварено. На фото правильнопідпиляне коромисло з нового комплекту. Технологічно це булозробити просто і зручно:
Фото №4, роликові коромисли для розподілу валу Таврії
Але нам треба було «пекельну» роботу, робити це на приваренихбоковинах, напилком. Спочатку розпиляли боковини коромисел, тобто.роликове коромисло було розпиляно навпіл, упоперек, у місцінайбільш зручному для подальшого зварювання. У місцях стику боковинбуло прибрано зайві 1, 5 мм (23 мм – 21, 5 мм). Тепер залишилосянайцікавіше. Треба було випиляти напилком у самому коромислі, атакож 1, 5 мм. До того ж, пиляти доводилося наосліп, не бачачисправжню товщину металу, що залишився, тільки перевіряючиприміркою, як стикуються відрізані частини. Тільки коли боковинирізних частин зімкнуться між собою, значить, що ролик уже невпирається в тіло коромисла.
Фото №5, роликові коромисли для розподілу валу Таврії
Робота була дуже копітка і трудомістка. Кожен ролик вимагав великоїуваги, а їх цілих 8!
Миж мимоволі згадувалися слова великого поета:
… І Досвід, син помилок важких,
> І Геній, парадоксів друг, …
Особливо перший рядок :)
Але колись, це мало закінчитися. Роботу було зроблено. Були, звичайно, ще складності при зварюванні, потрібно було точнофіксувати окремі елементи між собою струбциною. Але зате варитибуло легко.Сталь до сталі варили напівавтоматом.
На фотографії нижче, один із заново народжених роликовихкоромисел:
Фото №6, роликові коромисли для розподвала Таврії
Звичайно, шрами його не прикрасили, зате – це вже правильнекоромисло!
наступних фото, «батарея» перевірених «бойових» коромисел черезбагато років після переробки:
Фото №7, роликові коромисли для распредвала Таврії
Фото №8, роликові коромисли для распредвала Таврії
>
На закінчення, на фото, що залишилися, показано, як потрібноправильно виготовляти роликові коромисли на прикладі роботи надновим комплектом:
Фото №9, роликові коромисли для распредвала Таврії
Фото №10, роликові коромисли для розподільного валу Таврії
Фото №11, роликові коромисли для розподільного валу Таврії
Фото №12, роликові коромисли для розподільного валу Таврії
На наступних двох фотографіях видно виступаючі частини внутрішньоїобойми. Після зварювання вони будуть вилучені. Зайва вага тагабарити нам не потрібні:
Фото №13, роликові коромисли для розподілу валу Таврії
Фото №14, роликові коромисли для розподілу валу Таврії
Ось він майже кінцевий продукт. Замість важких напливів відзварювання на першому варіанті, перероблений комплект відрізняється«вітражем» (просвітом) на боковинах між підшипником такоромислом:
Фото №15, роликові коромисли для распредвала Таврії
Про систему розвантаження роликових коромисел буде розказано внаступній частині.
"після зварювання вони будуть вилучені. Зайва вага та габарити намне потрібні:
Фото №13, роликові коромисли для розподілу валу Таврії
Фото №14, роликові коромисли для розподілу валу Таврії
Ось він майже кінцевий продукт. Замість важких напливів відзварювання на першому варіанті, перероблений комплект відрізняється«вітражем» (просвітом) на боковинах між підшипником такоромислом:
Фото №15, роликові коромисли для распредвала Таврії
Про систему розвантаження роликових коромисел буде розказано внаступній частині.
"після зварювання вони будуть вилучені. Зайва вага та габарити намне потрібні:
Фото №13, роликові коромисли для розподілу валу Таврії
Фото №14, роликові коромисли для розподілу валу Таврії
Ось він майже кінцевий продукт. Замість важких напливів відзварювання на першому варіанті, перероблений комплект відрізняється«вітражем» (просвітом) на боковинах між підшипником такоромислом:
Фото №15, роликові коромисли для распредвала Таврії
Про систему розвантаження роликових коромисел буде розказано внаступній частині.
