Архів! Система розвантаження клапанних пружин. Частина 2

Продовження статті. Нагадаю, що перша частина закінчилася тим, щомежа нашої системи настала при 6900 об/хв. Таким чином, нашасистема розвантаження виявилася недостатньо ефективною. Виходить, нам необхідно будувати щось. Швидкого реагування, щоб системупосилити швидко і ефективно.От би, за прикладом хондовськогодворежимного мотора VTEC, зробити і собі хоча б дворежимну системурозвантаження. …трьохрежимну! Причому, зробив це таким простим іпримітивним способом, що можна тільки дивуватися, як це відразу неспало на думку. Яка відразу вирішує проблему:

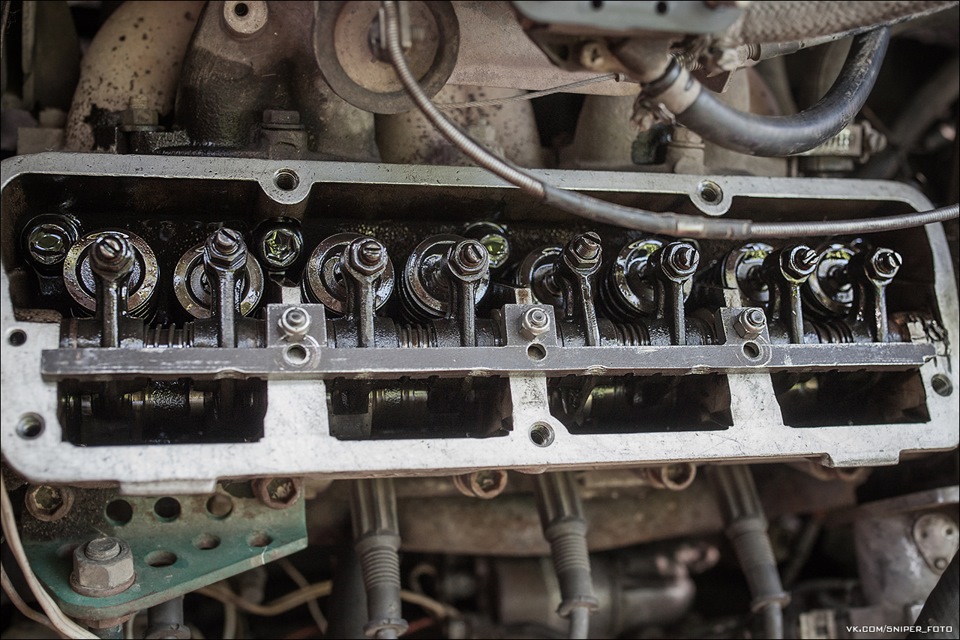

Фото № 1. Система розвантаження клапанних пружин МеМЗ
У планці тільки отвори для кріплення, і з нижнього боку – невеликіпрорізи зроблені болгаркою фіксації пружин від бічного зміщення (далі, на фото все побачите). А зараз принцип дії. Порівняно зпершою системою на осі коромисел нічого не змінюється, простоповторюю для кращого сприйняття:
— роликові коромисли на своїх місцях з одягненими на них віджимнимипружинами;
— у місцях торкання пружин з боковинами ГБЦ, стоять шайби завтовшкипо 0, 5мм (це підкладні шайби клапанних пружин ВАЗ «класика» іззбільшеними до 18мм отворами)

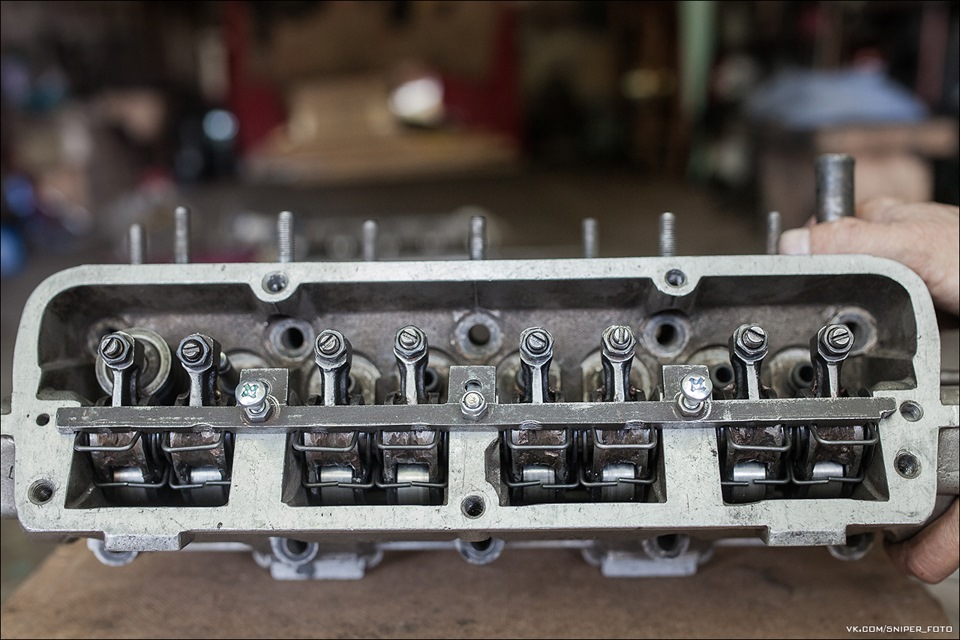

Фото №2. Система розвантаження клапанних пружин МеМЗ
На фото видно лише одна встановлена ​​шайба на останньому 8-муправому коромислі, вірніше, між його пружиною та крайньоюперемичкою ГБЦ.
— посередині між сусідніми коромислами встановлюються стандартнішайби зі звичайного комплекту МеМЗ (на фото не показані). Важковтиснутись, тому й пружини стоять незграбно «наперекосяк» абовпираються у уступи, про які було сказано в першій частині статті.Цього року система буде встановлена ​​на «бойову» ГБЦ, і занаявності вільного часу, зроблю окрему статтю з фотографіями тавідеофрагментом (поки не полетять бризки олії).

Зверху ставиться наша планка. Відразу накидається на шпильки, наживляються гайки, центруються на прорізі у планці пружини, апланка затягується гайками. При затяжці пружини на роликахстискаються, створюючи натяг.

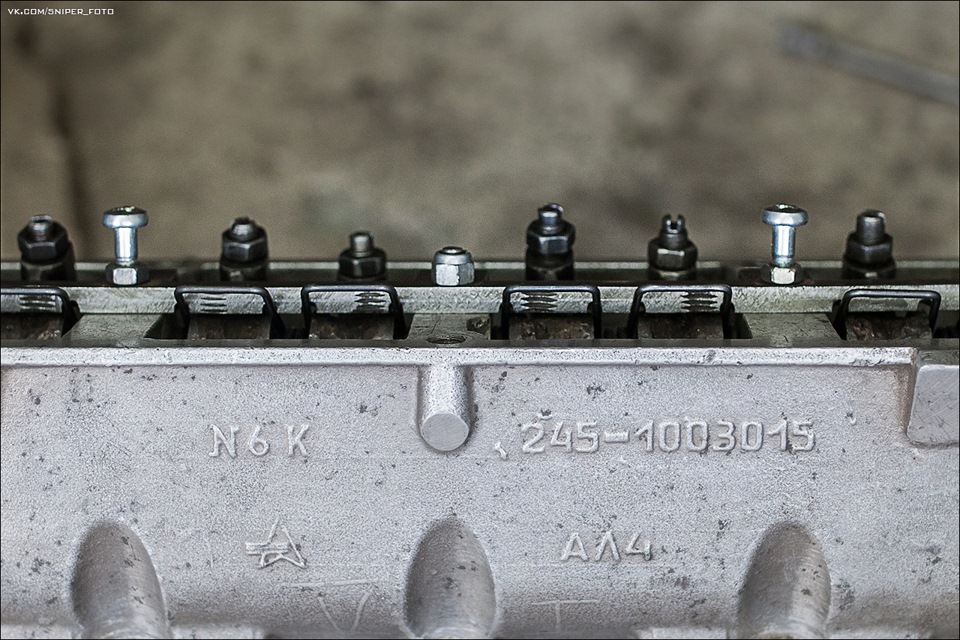

На наступному фото показано, як пружини фіксуються на планці задопомогою прорізів:

> Фото №3. Система розвантаження клапанних пружин МеМЗ

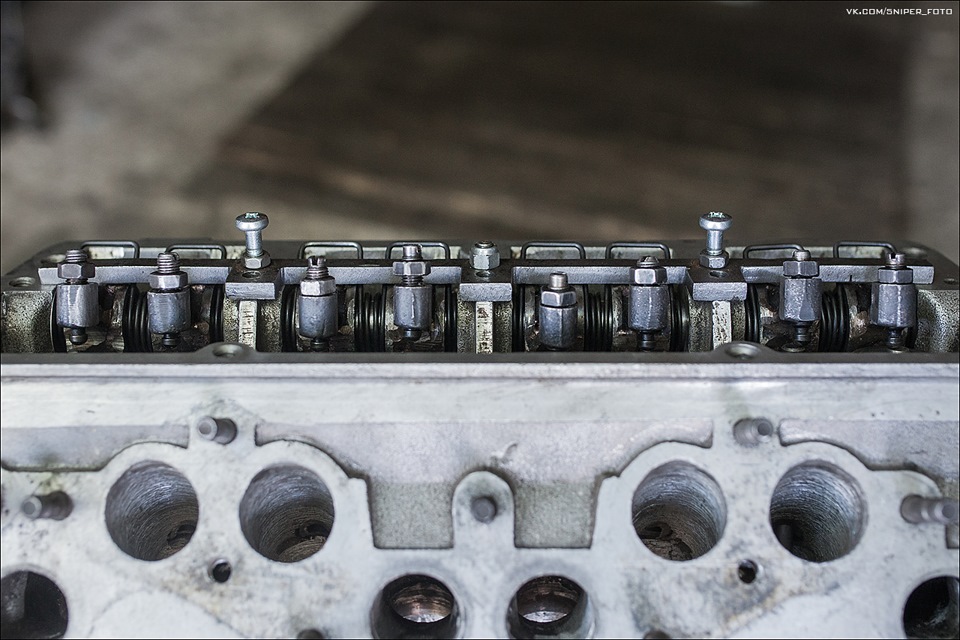

На наступному фото вид системи зі зворотного боку ГБЦ:Фото№4.Система розвантаження клапанних пружин МеМЗ

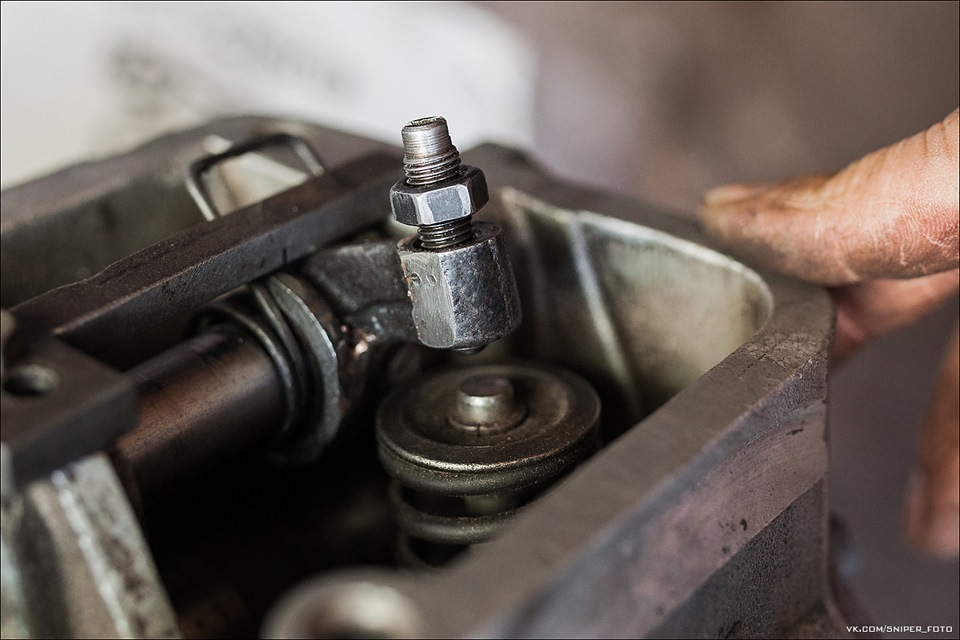

Приклад принципу роботи показаний на одному клапані. Планкапідтискає пружину. Пружина щільно притискає ролик до розподільноговалу:
Фото №5. Система розвантаження клапанних пружин МеМЗ

Необхідно досить велике зусилля, щоб відірвати ролик відрозподільного валу та притиснути до клапана:

Фото №6. Система розвантаження клапанних пружин МеМЗ
Ну, а де ж трирежимна система? — спитайте ви… Пояснюю… Справа втому, що планка має два фіксовані положення на ГБЦ і, залежно відрозташування планки, змінюється попередній натяг пружин, тобто .жорсткість пружин можна змінювати.
Погляньте на фото №7:
Фото №7. Система розвантаження клапанних пружин МеМЗ
Планка знаходиться в 1-му положенні (прикручена до ГБЦ на верхніотвори). Якщо потрібно налаштувати систему на максимальнужорсткість, переставляємо планку положення №2, тобто. Прикручуємона нижні отвори:
Фото №8. Система розвантаження клапанних пружин МеМЗ
Планка йде вперед і тисне на верхню частину пружин, стискаючи їхмаксимально. Саме те, що потрібно, для впевненої роботи в зоніекстремальних оборотів. Чи вгадайте вісім відмінностей порівняно зпопередньою?
Фото №9. Система розвантаження клапанних пружин МеМЗ
…
Планка знаходиться у другому положенні…
Але…
Тепер пружини знаходяться по цей бік планки - система повністюрозвантажена. Це третій режим роботи системи. Якщо немаєнеобхідності екстремальної роботи, систему можна повністювідключити, розвантаживши від непотрібного навантаження ірозподільний вал і вісь коромисел – наприклад, для звичайноїміської експлуатації (переважно в зоні низьких та середніхоборотів).

Готовність системи до роботи, тобто. Перемикання з одного режиму наінший займає 8-10 хв разом зі зняттям кришки клапанів.
У 1-му положенні – близько 7000 об/хв.
У 2-му – вже 7350 об/хв – схоже, це межа. Наші пружини більше непосилити, але нам цього вистачило. Наш головний мотор проектувавсяз розрахунку 7200 об/хв – чому саме стільки, буде розказано внаступних кількох статтях про еволюцію нашого мотора. У побутовомувикористанні, тобто. З відключеною системою, можна їздити до 5000об/хв, але в нас, вже задовго до цього стояли посилені клапанніпружини (як це робилося, також буде розказано в одній із наступнихстатей).
Як з надійністю?
Була поломка однієї пружини. Розмірковуючи філософськи, можнасказати, погано що була, але добре, що тільки однією. Отже, цетенденція, а випадковість. До речі, це були перші б/в пружини. Приустановці нових такого не спостерігалося.

Раніше у нас запитували:«Який ефект? »
Для нас Головний ефект - це можливість використання будь-яких валіввласного виготовлення. Батько, крім вже готового розподільного валуз фазами по 325 градусів, взагалі збирається зробити розподільнийвал такої конфігурації, що він на даний момент, не в одній теоріїне описаний. Якщо зробить, ви перші про це дізнаєтеся :) Щостосується потужності та економічності?
Нам важко повноцінно порівняти роботу роликів і звичайних коромисел– вони працюють на різних распредвах і не перетинаються між собою.Але те, що ролики – це зовсім інше, то це так! Інший звук двигуна, інші відчуття, інші емоції.

Ще було питання:«Чи не буде зношується вісь коромисел? »
Хочу порадувати скептиків:так, буде! У самому жорсткому режимінавантаження на вісь буде дуже велике, значить і зношуваннязбільшиться. Тільки, з цієї статті вже видно, що навантаження миможемо мінімізувати, наприклад, включити систему тільки передсамими змаганнями, а не на шляху до них, і тим більше не прищоденній міській експлуатації. Та й взагалі, деталі зношуються, навіть у найдбайливіших власників, так що тепер робити? :) Неїздити? :)
Насамкінець, процитую одну теоретичну викладку:«при роботірозподвалу кулачки змушені долати зусилля зворотних пружин клапаніві СИЛИ ТРЕННЯ від взаємодії з штовхачами». Так, ми«вантажимо» розподільний вал, але НЕ ЗБІЛЬШУЄМО ТРАННЯ наньому, а навпаки!
Уловлюєте різницю?

> Наступна стаття:«У пошуках прототипу мотора МеМЗ – 245».
