Великий початок цифрових приладів на діодних індикаторах. Частина 1.5. Про прошивку мікроконтролера та іграшку дитині.

Обіцяв розповісти про прошивку мікроконтролера. Зроблю це наприкладі дитячої іграшки яка може стати барвистим стоп-сигналом длявашого автомобіля якщо розмістити діоди в лінію а не як я, ізробити діодів 16. Щоб розбігалися в різні боки від центру зісвітловими ефектами під настрій.
Але про все по порядку.

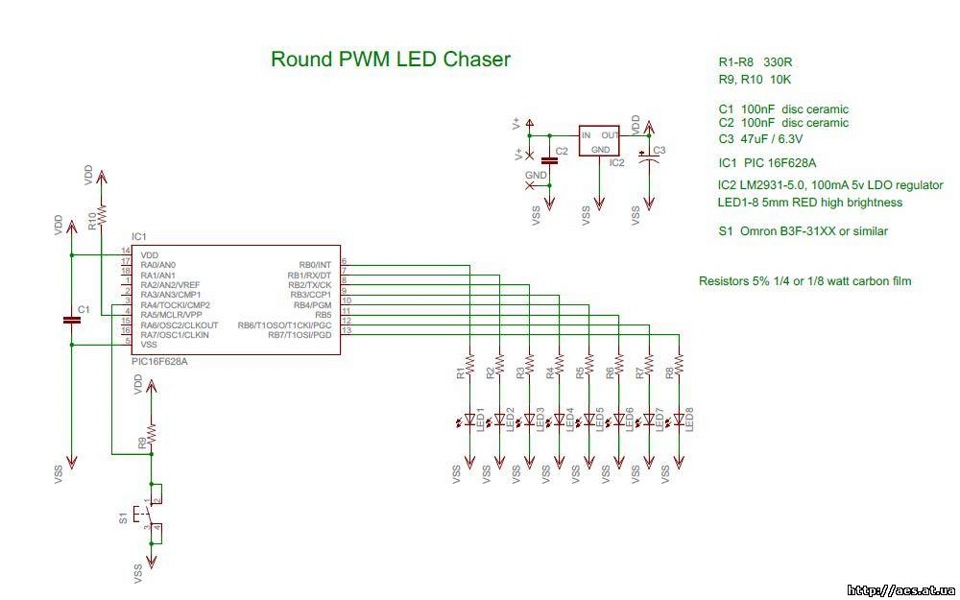

Ось схема пристрою
УФО-Світлошоу
Як бачите окрім мікроконтролера набір деталей мізерний і роботи напів години. Хвилин часу, в місце ночі при цькуванні міднимкупоросом)

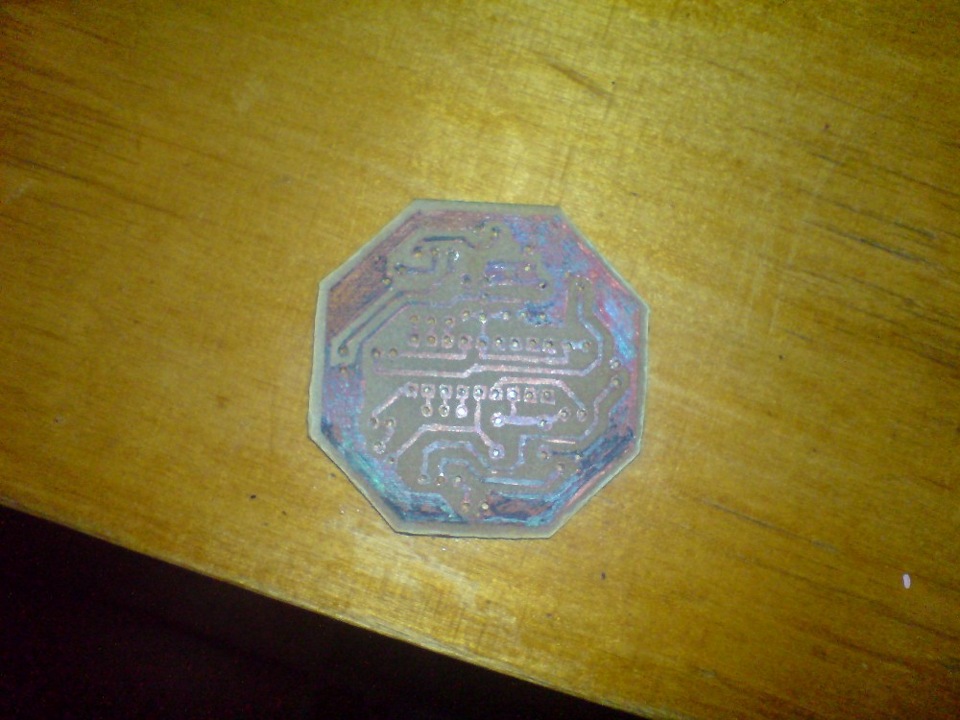

Плата готова
Свердлимо отвори, лудимо і збираємо пристрій.

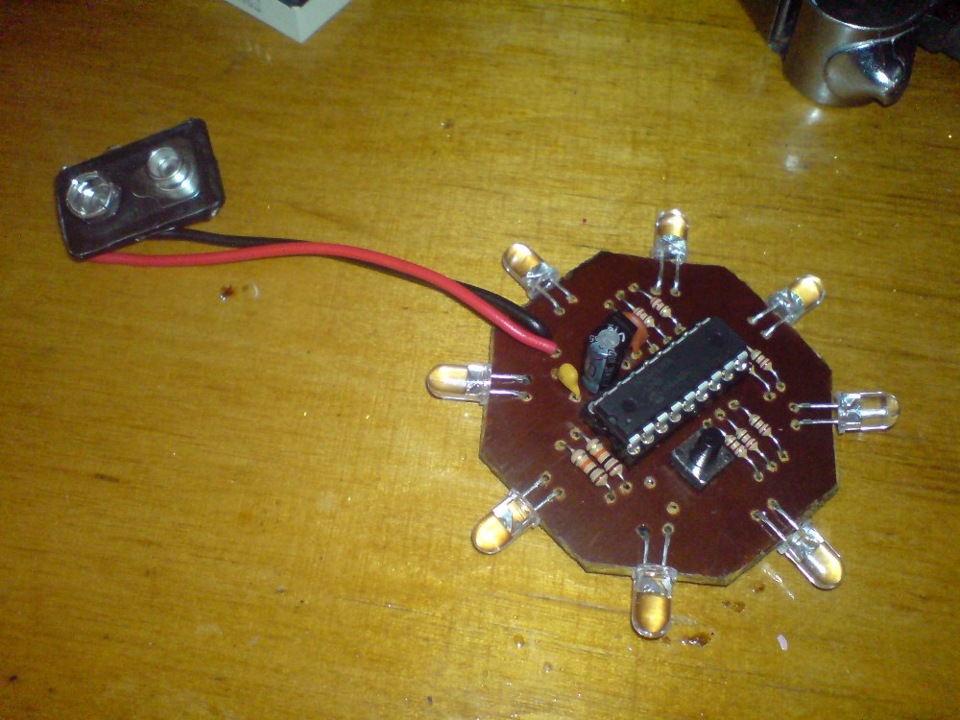

Ось і готове пристрій через 20-30 хвилин.
УФО-іграшка
.
Тепер нам потрібно прошити мікроконтролер.Припустимо програматор вивже зібрали. Ні то вам сюдиdmitrstas.ucoz.ru/publ/ch…_pcb_adaptera_jdm/8-1-0-8
Собівартість деталей для програматора рублів 50. Тому купуватиготовий за 500-700 це недозволена розкіш.
Маючи зібраний програматор вам знадобиться завантажити програмуIC-Prog на даний момент існує версія 1.6.
Розпаковуємо архів і запускаємо програму
Програма визначить перший запуск і попросить її налаштувати

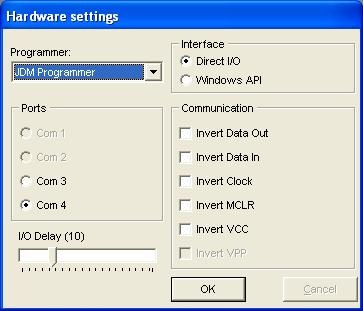

Налаштування програми у мене на ноутбуці вільний Сом-4 у вас свій.Вибираємо потрібний Сом-порт і ваш програматор. Якщо паяли запосиланням, то вибираємо JDM Programmer.
Далі заходимо по дорозі

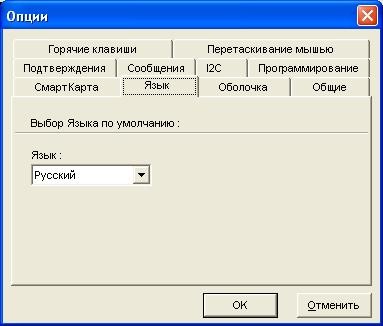

Виберіть "Settings" > > "Options" > > вкладку "Language"> > встановіть мову "Russian" і натисніть "Ok".
Погодьтеся із твердженням "You need to restart IC-Prog now" (натисніть "Ok"). Оболонка програматора перезапуститься. І програмаваша буде русифікована.
Пнрограма російською
Тепер потрібно поставити кілька галочок як на картинках нижче

При установці цієї галочки програма знову перезавантажиться івстановить драйвер. Після налаштувань потрібно вибрати мікросхему вданому випадку для даного пристрою це мікроконтролер PIC16F628A
p>
Вікно вибору мікроконтролера
Далі у вас є піктограма мікроконтролера із зеленою стрілочкою "вважати мікроконтролер" Для даного мікроконтролера це не актуальнотак як він не має константи.Але для мікроконтролера PIC16F676 цедуже важливо, оскільки мікроконтролер можна зіпсувати. Це так званаконстанта.
Коли ви рахували дані з мікроконтролера то константа буде в цьомумісці.

місце положення константи

> Нагадаю в даному мікроконтролері її немає. Вам потрібно їїзаписати, запам'ятати. Деякі рекомендують подряпати намікроконтролері. Після цього вам потрібно відкрити файл прошивки зрозширенням *.hex. І в кінці у в останній рядки двічі клацнути назначенні і ввести те, що ви виписали. Після чого натиснути іконку "програмувати мікроконтролер".
Сподіваюся пояснив дуже докладно і труднощів у вас не виникне. Ценасправді набагато простіше, ніж лякають на сайтах та форумах.
Після прошивання мікроконтролера встановлюємо його на плату іпідключаємо крону. Виглядає це ось так іграшка має 3 режими роботиякі вибираються тривалим натисканням на кнопку. Сама б не знайшлаякби дитина не включила цей режим.
1 — режим усі світлоефекти перебираю по колу в порядку їхрозміщення в прошивці.
2 — режим усі світлоефекти перебираються в хаотичному порядку .
3 - режим світлоефекти не змінюються. Постійно горить той самийефект до короткочасного натискання на кнопку. Цей пристрій можнавикористовувати як ефект для додаткового стоп-сигналу для вашогоавтомобіля враховуючи невеликі розміри плати або переробити платупід потрібний вам розмір. І легко змінювати ефекти у вашому стопсигналі. При відключенні живлення іграшка пам'ятає обраний ефект щоне викличе незручностей якщо ви відключаєте на ніч масу або якосьінакше оберігає свій автомобіль.
Для тих хто хоче повторити ось посилання на джерело
dmitrstas .ucoz.ru/publ/ch…y/ufo_svetoshou/23-1-0-27 де можнаскачати друковану плату та прошивки.

"виглядає це ось так іграшка має 3 режими роботи які вибираютьсятривалим натисканням на кнопку. Сама б не знайшла якби дитина невключила цей режим.
1 — режим усі світлоефекти перебираю по колу в порядку їхрозміщення в прошивці.
2 — режим усі світлоефекти перебираються в хаотичному порядку .
3 - режим світлоефекти не змінюються. Постійно горить той самийефект до короткочасного натискання на кнопку. Цей пристрій можнавикористовувати як ефект для додаткового стоп-сигналу для вашогоавтомобіля враховуючи невеликі розміри плати або переробити платупід потрібний вам розмір. І легко змінювати ефекти у вашому стопсигналі. При відключенні живлення іграшка пам'ятає обраний ефект щоне викличе незручностей якщо ви відключаєте на ніч масу або якосьінакше оберігає свій автомобіль.
Для тих хто хоче повторити ось посилання на джерело
dmitrstas .ucoz.ru/publ/ch…y/ufo_svetoshou/23-1-0-27 де можнаскачати друковану плату та прошивки.
