Великий початок цифрових приладів на діодних індикаторах. Частина 3. Реінкарнація Вольтметра.

Після першого досвіду складання вольтметра і бакомера поїхав нарозбирання за корпусами для цих пристроїв. Після покупки приладіврозчарувався так щоб вмістити їх у корпус розміром d50x24 mm, потрібно зрізати дно. А це вже не акуратно, Тож вирішено булорозробити плату для розміщення саме в ці корпуси.Тільки зазналазмін минула схема.Вірніше прилад був зібраний по ній, але деякідеталі збиралися навісним монтажем.

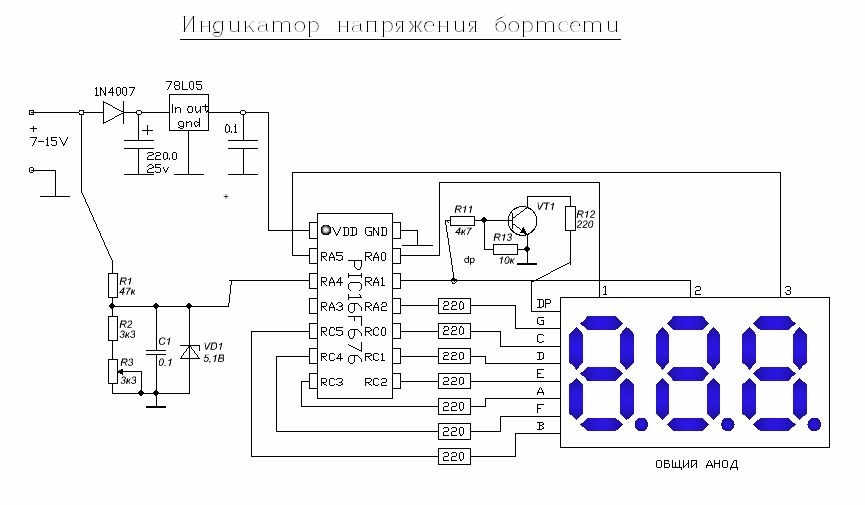

Схема

До друку ввімкнено підсвічування піктограм відповідно до могоприладу.

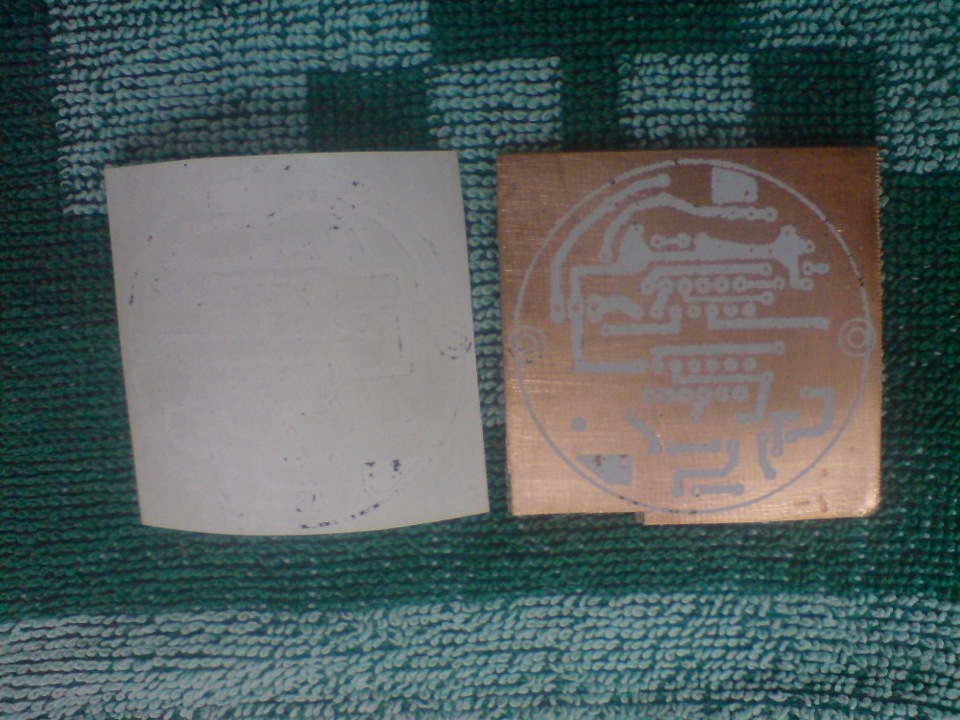

Перенесення доріжок для травлення

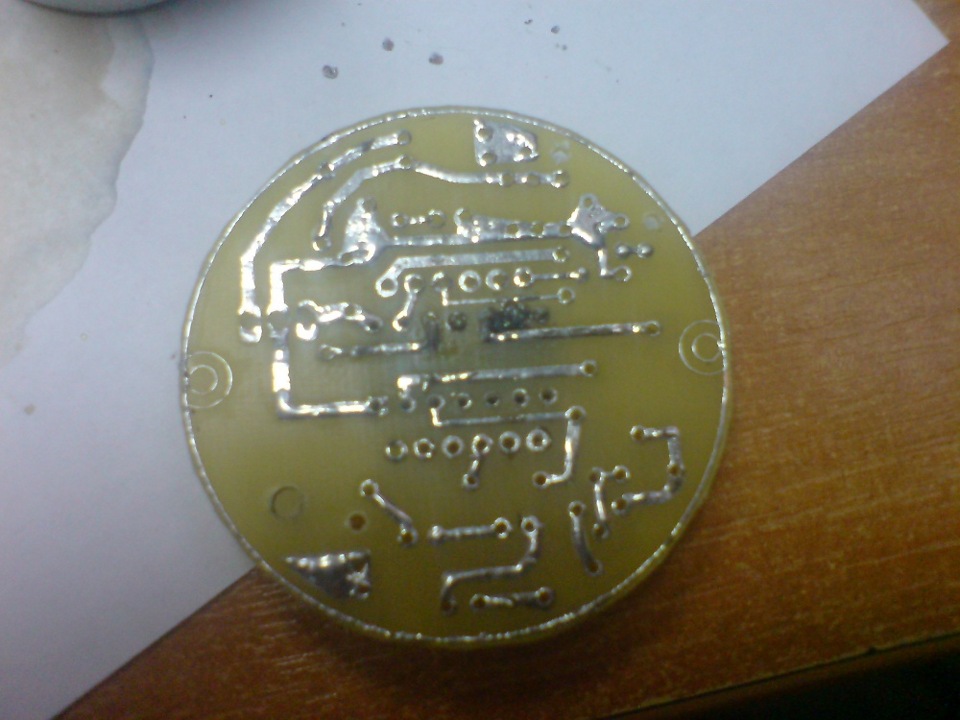

На фото приклад використання фотопаперу Як видно тонер переноситьсявесь і без розмочування Папір просто відлітає. Прийнято рішеннязробити екран як і мікроконтролер розбірним у гнізді а не впаювати.Ідея вийшла дуже вдалою так як при звичайному монтажі екран займав50% місця на друкованій платі. При монтажі в гніздо екранрозмістився на висоті 8-10 мм над друкованою платою, що даломожливість розмістити під ним повноцінний стабілізатор напруги ідеякі радіоелементи. Це добре видно на наступних фотографіях.

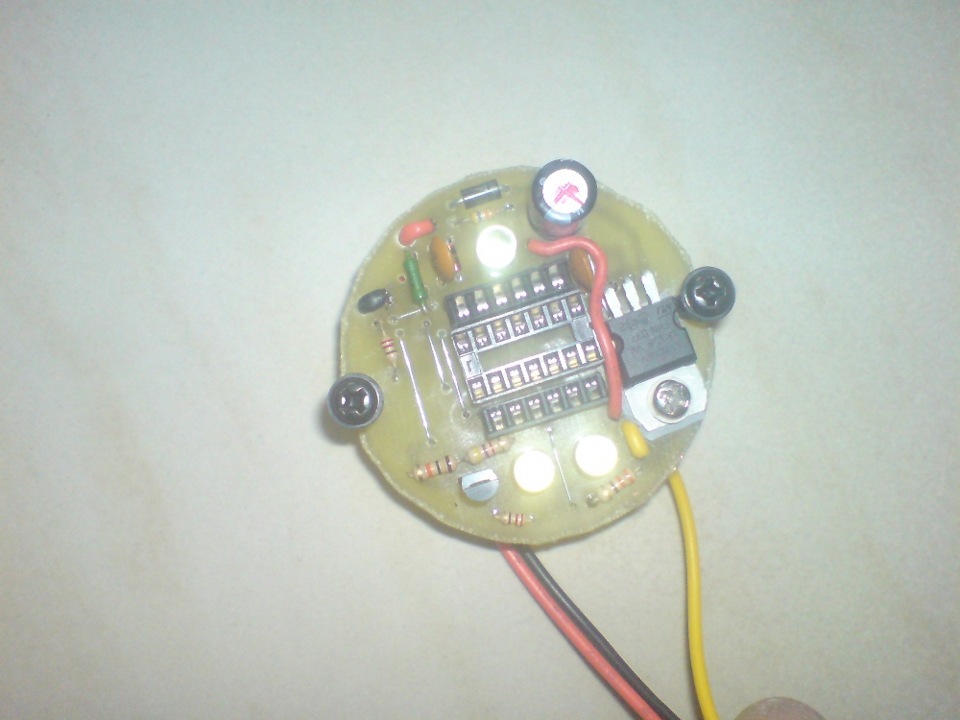

Розміщення радіодеталей

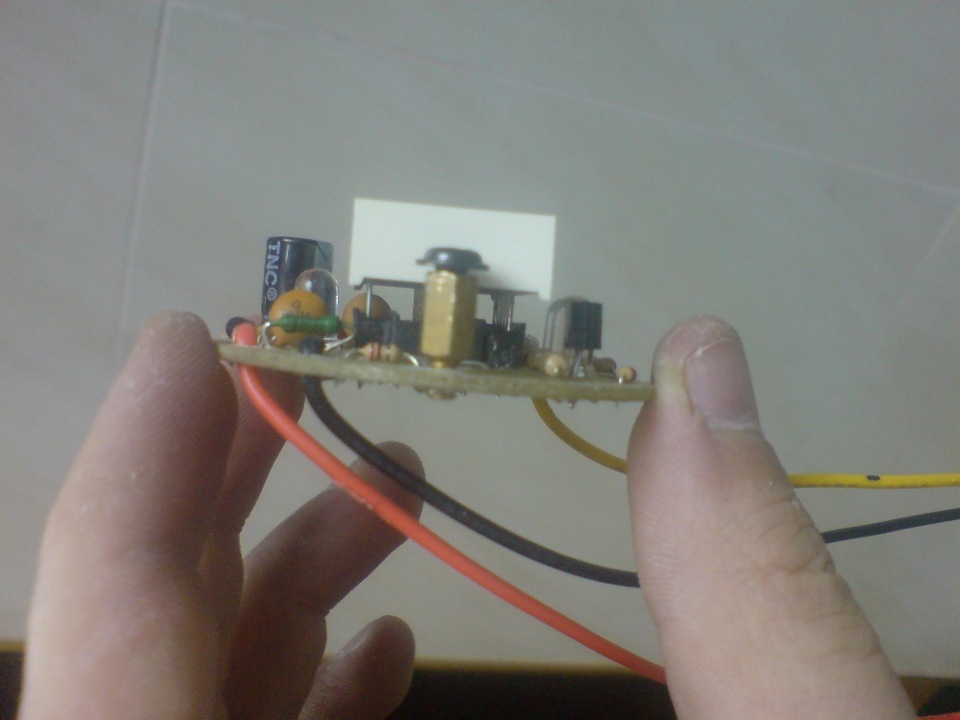

вид з боку
вигляд зверху з екраном

А ось саме в цей корпус нам і потрібно вмістити цей прилад.Корпус приладу ваз 2106
Лицьову панель виготовив тим же методом. Коробка з диска і вирізанав рекламному агентстві плівка з піктограмами. Пізніше я вирішиввідмовитися від кріплення лицьової частини до плати гвинтами ізупинився на плівці. Надійність тут не нудна потрібно щоб простопанель не змістилася щодо екрану при складанні приладу. Дляфіксації плати в корпусі і запобігання замиканню плати на корпусвідрізав шматочок вібро-або шумоізоляції проклеїв їм коло низукорпусу.

Відрізок для поклейки
Поклейка
От вигляд зібраної плати з лицьовою панеллю.

Ось так центрується пристрій у корпусі.

Далі складання в порядку протилежному розбиранні приладу таповністю зібраний прилад.

>

Після складання прилад виглядає і працює так
Включене запалення

Включені габарити

<
Ну і все включено :) габарит та запалення.
Прилад вийшов 1 в 1 для заміни штатного, для жителів Україниможливе виготовлення на замовлення, особливо хто хоче замінитиштатний прилад 2104-05
Ну і відео демонструють роботу даного пристрою
Та величезне спасибі хочу висловити автору даного пристроюAlex-exe. Без роботи якого даного пристрою у мене напевно небуло.
Ось посилання на першоджерело пристрою і сторінку автора:alex-exe.p align="justify"> Тепер ведуться роботи над компонуванням плати "бакомера" для розміщення в тому ж корпусі. І припасування прошивкибакомера для датчика тиску. Хто знає відмінності між вказівникомрівня палива та вказівником тиску олії 2107, 2106, 2103 менезрозуміє. Але секрет розкривати не буду:). До швидких зустрічей.Всім дякую. І не забуваємо натиснути кнопку. Вам не складно, а намприємно.
